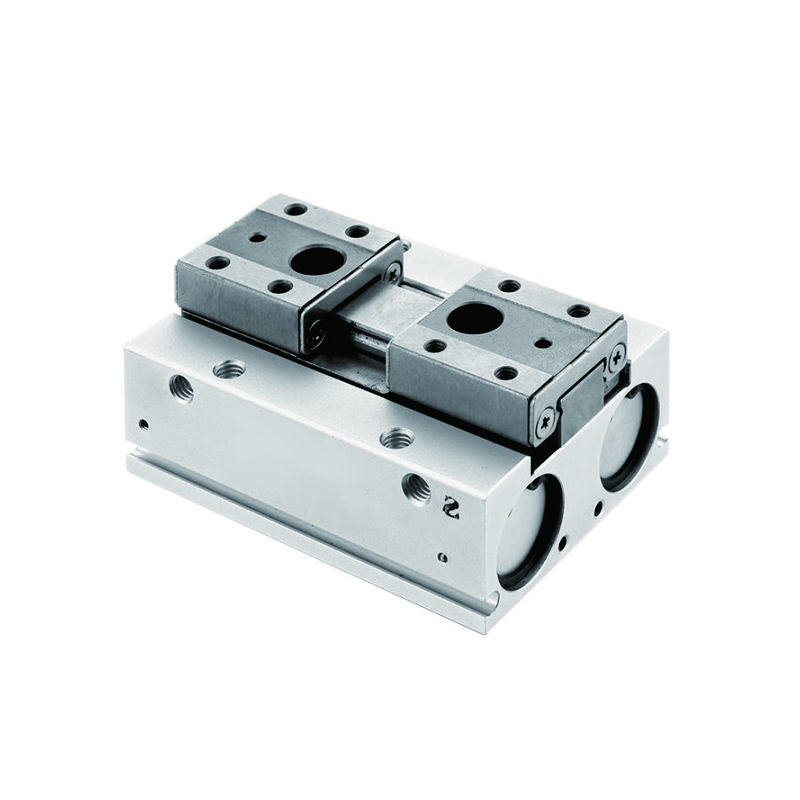

sind für präzises Greifen bei minimalem vertikalem Platzbedarf ausgelegt. Ihr ultraflaches Design macht sie ideal für beengte Automatisierungsaufgaben, Elektronikmontage und Halbleiterhandhabung. Präzise parallele Backenbewegung für zuverlässiges Halten der Teile. Eine kompakte, leichte Lösung für anspruchsvolle, platzkritische Anwendungen.
| Bohrung(mm) | 8 | 12 | 16 | 20 |
| Arbeitsmedium | Luft (keine Schmierung) | |||
| Betriebsdruckbereich (Mpa) | 0.15~0.7 | 0.1~0.7 | ||
| Ambient und Fluid | -10~+60℃(nicht frezzing) | |||
| Wiederholgenauigkeit Präzision (mm) | ±0.05* | |||
| Max. Bewegungsfrequenz(c.p.m) | Kurzer Hub, mittlerer Hub:120 Langer Hub:60 | |||
| Bewegungsmuster | Doppeltwirkend | |||
| Jeder Greifer Effektive Greifkraft | 19 | 48 | 90 | 141 |
| Öffnen Schließen Hub (beide Seiten) | 8,16,32 | 12,24,48 | 16,32,64 | 20,40,60 |
|
①Wenn der Greifer mit Unwucht belastet wird, beträgt der maximale Getriebeabstand±0,15mm |
||||
|
②Bei einem Druck von 0,5 mpa beträgt der Griffkraftabstand 20 mm. |
||||
