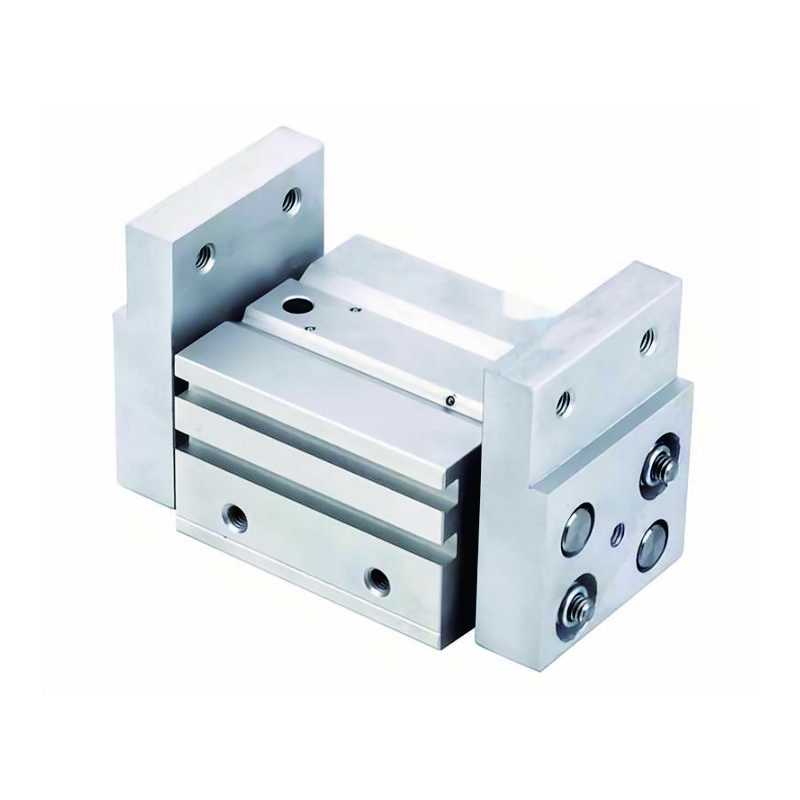

Parallel-Pneumatikgreifer der Serie XHL mit breiter Öffnung

fachmännisch für die vielseitige Handhabung größerer oder unterschiedlich großer Bauteile entwickelt. Diese Greifer verfügen über einen verlängerten Backenhub für eine deutlich größere Öffnung, kombiniert mit einer präzisen Parallelbewegung für sicheres Klemmen. Ideal für das Greifen und Platzieren von sperrigen Gegenständen, für die Maschinenbedienung und für Verpackungsanwendungen. Die robuste, geführte Konstruktion gewährleistet Stabilität und zuverlässiges Greifen.

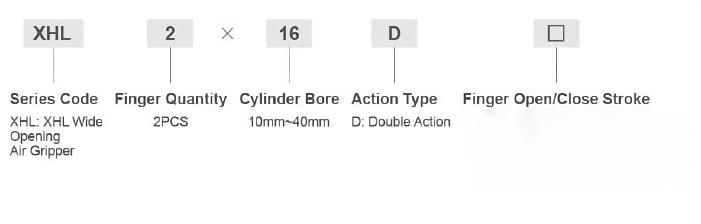

Technische Parameter

Bohrung	10	16	20	25	32	40
Leere	20	30	40	50	70	100
1	40	60	80	100	120	160
2	60	80	100	120	160	200

Bohrung(mm)	10	16	20	25	32	40
Flüssigkeit	Luft
Bewegungsmuster	Doppeltwirkend
Max. Druck Mpa(kgf/cn2)	0.6(6.1)
Max. Druck Mpa(kgf/cn2)	0.15(1.5)	0.1(1.0)
Umgebungs- und Flüssigkeitstemperatur	-10~60℃
Wiederholbarkeit Präzision (mm)	±0,1mm
Effektive Greifkraft (N) bei 0,5 Mpa	14	45	74	131	228	396
Port Größe	M5×0.8				G1/8″

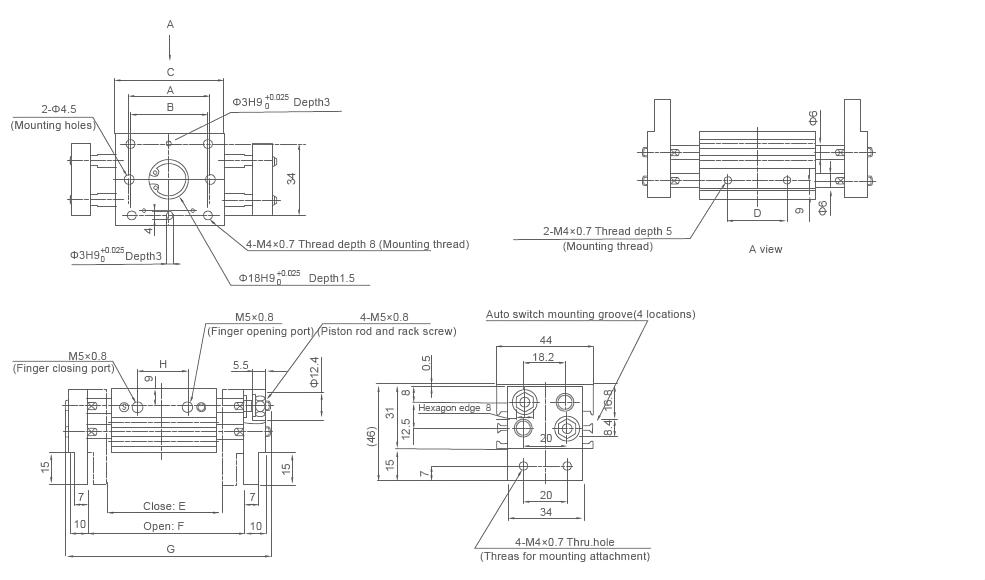

Maßzeichnung

XHL-10D□
Modell	A	B	C	D	E	F	G	H
XHL-10D	38	36	51	26	56	76	100	24
XHL-10D1	54	52	67	42	78	118	142	39
XHL-10D2	72	70	85	60	96	156	180	57

XHL-16D□
Modell	A	B	C	D	E	F	G	H
XHL-16D	40	45	60	28	68	98	128	26
XHL-16D1	70	75	90	58	110	170	200	50
XHL-16D2	90	95	110	78	130	210	240	70

XHL-20D□
Modell	A	B	C	D	E	F	G	H
XHL-20D	54	58	71	38	82	122	160	32
XHL-20D1	96	100	113	80	142	222	260	68
XHL-20D2	116	120	133	100	162	262	300	88

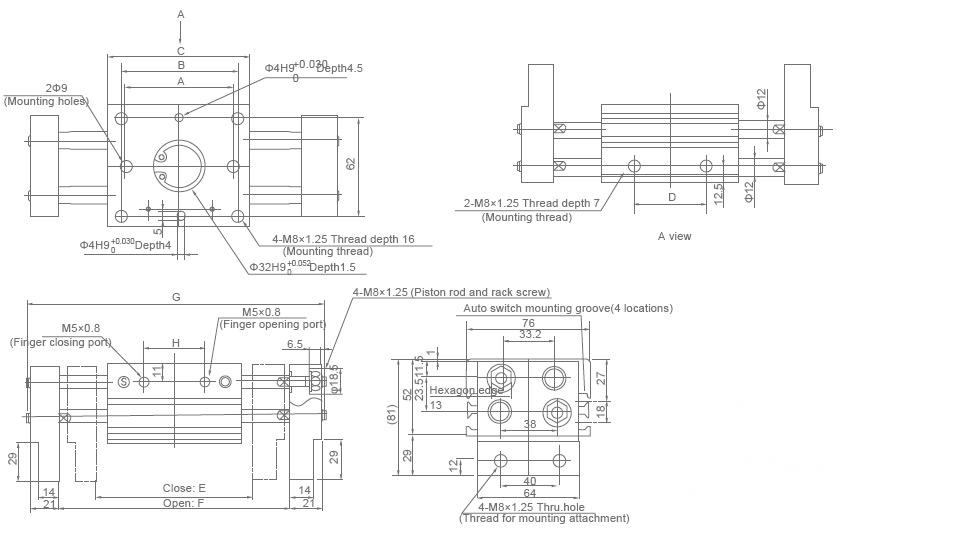

XHL-25D□
Modell	A	B	C	D	E	F	G	H
XHL-25D	66	70	88	48	100	150	196	38
XHL-25D1	120	124	142	102	182	282	328	86
XHL-25D2	138	142	160	120	200	320	366	104

XHL-32D□
Modell	B	C	D	E	F	G	H
XHL-32D	86	110	60	150	220	272	56
XHL-32D1	134	158	108	198	318	370	104
XHL-32D2	178	202	152	242	402	454	148

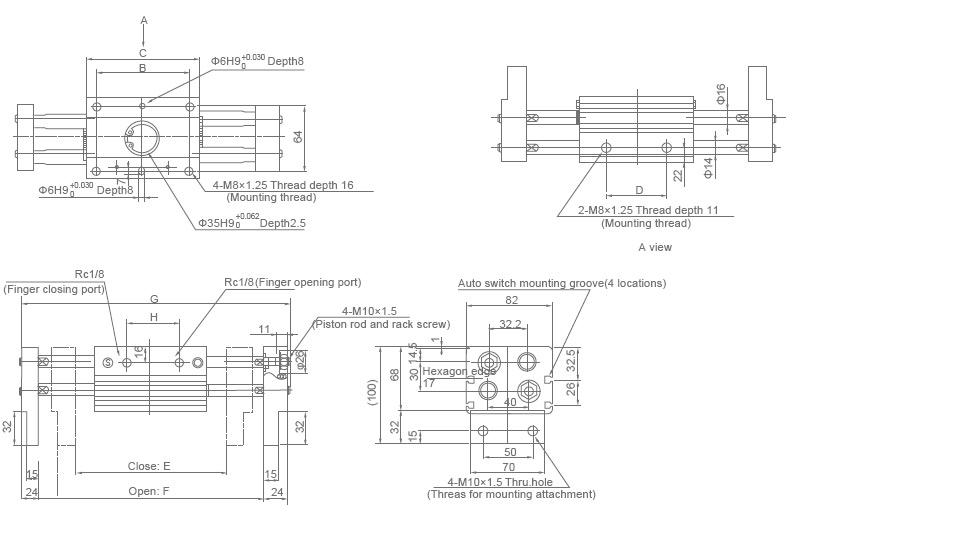

XHL-40D□
Modell	B	C	D	E	F	G	H
XHL-40D	116	148	80	188	288	348	72
XHL-40D1	174	206	138	246	406	466	130
XHL-40D2	214	246	178	286	486	546	170

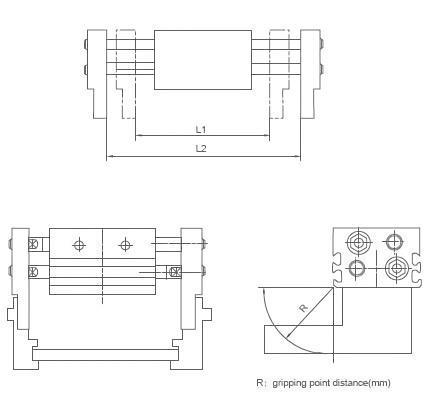

Model	Bohrungsgröße (mm)	Max.Betriebsfrequenz c.p.m	Öffnungs-/Schließhub (L1-L2)mm	Breite beim Schließen L1(mm)	Breite an der Öffnung L2(mm)
XHL-10D	10	60	20	56	76
XHL-10D1		40	40	78	118
XHL-10D2		40	60	96	156
XHL-16D	16	60	30	68	98
XHL-16D1		40	60	110	170
XHL-16D2		40	80	130	210
XHL-20D	20	60	40	82	122
XHL-20D1		40	80	142	222
XHL-20D2		40	100	162	262
XHL-25D	25	60	50	100	150
XHL-25D1		40	100	182	282
XHL-25D2		40	120	200	320
XHL-32D	32	30	70	150	220
XHL-32D1		20	120	198	318
XHL-32D2		20	160	242	402
XHL-40D	40	30	100	188	288
XHL-40D1		20	160	246	406
XHL-40D2		20	200	286	486
