Pneumatischer Kniehebelspanner der Serie XHT in Winkelform

robuste Lösungen für sicheres Spannen von Werkstücken mit hoher Spannkraft und zuverlässiger Kniehebelverriegelung. Speziell für abgewinkelte Anwendungen oder mit schrägem Spannarm konzipiert, gewährleisten sie eine präzise Werkstückstabilisierung in Schweiß-, Montage- und Bearbeitungsvorrichtungen. Langlebige Konstruktion für anspruchsvolle industrielle Automatisierungsaufgaben.

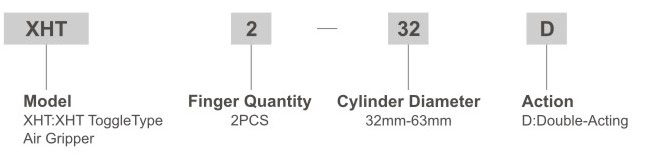

Technische Parameter

Modell	MHT2-32D	MHT2-40D	MHT2-50D	MHT2-63D
Bohrungsgröße	32	40	50	63
Bewegungsmuster	Doppeltwirkend
Flüssigkeit	Luft
Betriebsspannungsbereich	0,1~0,6 MPa
Umgebungs- und Flüssigkeitstemperatur	5~60℃
Schmierung	Nicht erforderlich
Fingeröffnungswinkel (Gesamt)	-3°~28°	-3°~27°	-2°~23°	-2°~23°
Gewicht (kg)	0.80	1.09	1.93	2.8
Effektive Greifkraft (N.m) bei 0,5 Mpa	12.4	36.0	63.0	106

Maßzeichnung

Bohrung(mm)	A	B	C	D	E	F	G	H	I
32	8	12	28	41.6	42	32	8	16	5.5
40	8	12	28	42	48	37	10	18	7
50	10	16	35	52.5	54	40	10	22	8
63	10	17	35	53.2	60	45	11	24	10

Bohrung(mm)	J	K	L	M	N	O	EE	P
32	48	123.6	50	68	Offen:28°,Geschlossen:-3°	Doppelseiten:4-M6/Gewinde:Dep 10	18	22
40	54.5	136.5	60	74	Offen:27°,Geschlossen:-3°	Doppelseiten:4-M8/Gewinde:Dep 10	24	29
50	60.5	157	80	100	Offen:23°,Geschlossen:-2°	Doppelseiten:4-M10/Gewinde:Dep 12	30	36
63	66	169.2	90	104	Offen:23°,Geschlossen:-2°	Doppelseiten:4-M12/Gewinde:Dep 17	36	40

Bohrung(mm)	Q	R	S	T	U	V	W	X
32	34±0.2	46	34±0.2	4.5	45	72	86	4-M6/Gewinde:Dep 10
40	40±0.2	53	40±0.2	5	52	82	96	4-M8/Gewinde:Tiefe 10
50	50±0.2	66	50±0.2	7	64	110	124	4-M8/Gewinde:Dep 14
63	60±0.2	80	60±0.2	7	77	116	132	4-M10/Gewinde:Dep 18

Bohrung(mm)	Y	Z	A1	B1	C1	D1	E1	F1
32	20	30	7.5	34	Finger offen:Rc(PT)1/8	Finger geschlossen:Rc(PT)1/8	4-M6/Gewinde:Dep 5.1	4-M6/Gewinde:Dep 15
40	20	35.5	8	40	Finger offen:Rc(PT)1/8	Finger geschlossen:Rc(PT)1/8	4-M8/Gewinde:Dep 6.8	4-M8/Gewinde:Dep 12
50	25	39.5	10.5	52	Finger offen:Rc(PT)1/4	Finger geschlossen:Rc(PT)1/4	4-M10/Gewinde:Dep 8.6	4-M10/Gewinde:Dep 12
63	25	40.5	10.5	50	Finger offen:Rc(PT)1/4	Finger geschlossen:Rc(PT)1/4	4-M12/Gewinde:Dep 10.4	4-M12/Gewinde:Dep 10

Bore Größe	Spur Mund
32	D-A72L D-A80L D-A73L D-F79L D-A76L D-J79L
40
50
63
Hinweis: Das Modell des Magnetismus-Schalters kann sich auf die Magnetismus-Schalter-Serie beziehen. ①Passend für den Griff schwerer Geräte ②Toggle Struktur, es sei denn, der Druck verloren plötzlich die Greifer noch arbeiten können ③Magnet innen, kann Magnetismus Schalter installieren
