Pneumatischer Stopper-Zylinder der Serie RSQ

robuste und zuverlässige Lösungen für kontrolliertes Anhalten in automatisierten Systemen. Sie sind so konstruiert, dass sie Stößen standhalten und eine präzise Positionierung von Werkstücken auf Förderbändern und Montagelinien ermöglichen. Kompaktes Design für einfache Integration, oft mit Optionen wie Rollen oder Hebeln für verschiedene Kontaktanforderungen. Sorgen Sie für eine zuverlässige Anhalteleistung für Ihren Betrieb.

Technische Parameter

Bohrung(mm)	20	32	40	50
Bewegungsmuster	Doppeltwirkend,Doppeltwirkend mit Federkraft,Einfachwirkend (Federauszug)
Flüssigkeit	Luft
Gesicherte Druckbeständigkeit	1.5Mpa(15.3kgf/cm2)
Max. Druck	1.0Mpa(10.2kgf/cm2)
Umgebungs- und Flüssigkeitstemperatur	-10~+70℃:(Ohne automatische Umschaltung:Kein Einfrieren)+60℃
Pufferung	(Gummipuffer)
Toleranz gegenüber Schlaganfall	+1,4 (mm)
*Schmierung	Nicht erforderlich
Montage	Durchgangsbohrung, beide Enden mit gemeinsamem Gewinde
Hafengröße	RC(PT1/8)

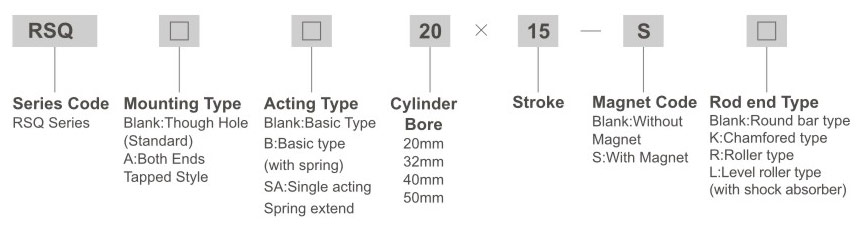

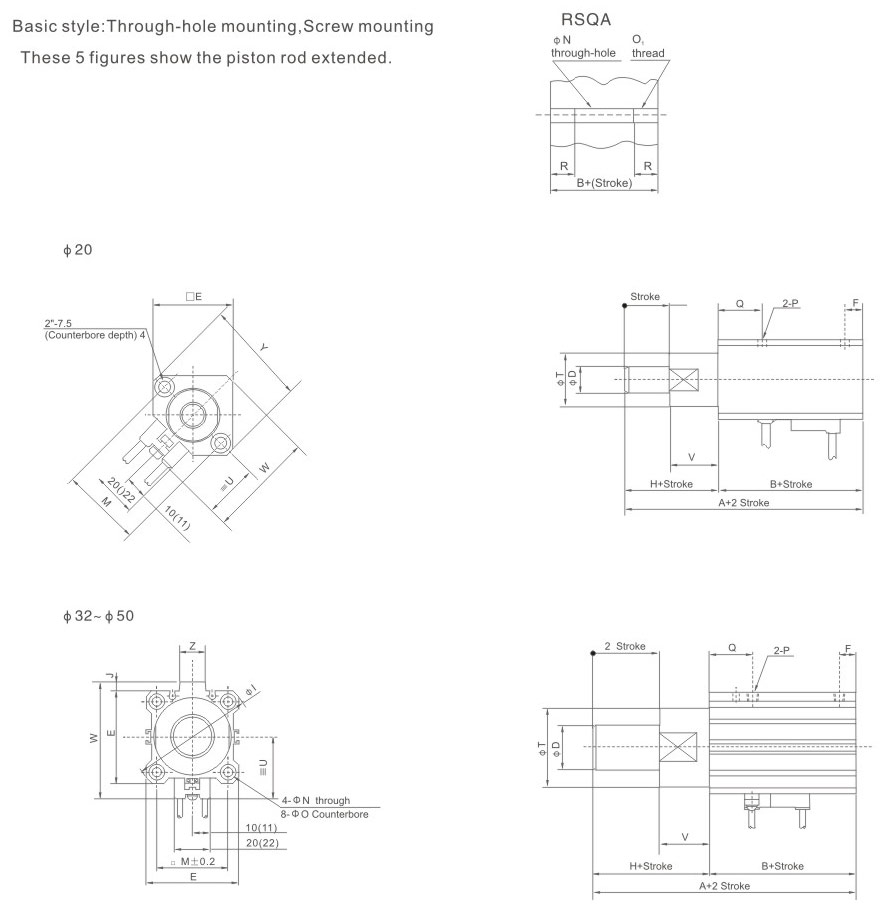

Maßzeichnung

Modell	B	N	Q1	R
RS□QA20	45	5.5	M6×1	10
RS□QA32	48	5.5	M6×1	10
RS□QA40	52.5	5.5	M6×1	10
RS□QA50	54	6.6	M8×1.25	14

Bohrung(mm)	A	B	D	E	F	G	H	I		MJ	N	O	P	Q	T	U	V	W	Y	Z
20	67	45	12	36	8	4	22	–	–	36	5.5	9 7	Rc 1/8	20	24	24.5	22	48	47	–
32	68	48	20	45	7.5	8	20	60	4.5	34	5.5	9 7	Rc 1/8	20	36	31.5	20	58.5	–	14
40	80.5	52.5	25	52	8	10	28	69	5	40	5.5	9 7	Rc 1/8	24.5	44	35	28	66	–	14
50	82	54	25	64	8	10	28	86	7	50	6.6	11 8	Rc 1/8	24.5	56	41	28	80	–	19

Bohrung(mm)		20	32	40	50
Montage	Durchgangsloch	●	●	●	●
	Beide Enden mit Gewinde	●	●	●	●
Eingebauter Magnet		●	●	●	●
Rohrleitungen	Einschraubbare Ausführung	RC 1/8
	Integrierte One-Touch-Beschläge	Φ6/4	Φ8/6
Aktion		Doppeltwirkend Einfachwirkend (einfach ausfahrend), Doppeltwirkend mit Federbelastung
Konfiguration des Gelenkkopfes	Rundstab	●	●
	Abgeschrägte	●	●
	Walze Typ	●	●
	Hebel Typ	–	●

Bohrungsgröße (mm)	Konfiguration des Gelenkkopfes
	Rundstab, gefast Typ	Walze Typ	Hebeltyp mit Schockabsober
20	10.15.20	10.15.20	– 10.15.20
32
40	20.25.30	20.25.30	20.25.30
50

Download-Center

RSQ-Serie-Pneumatischer-Stopper-Zylinder.pdf
