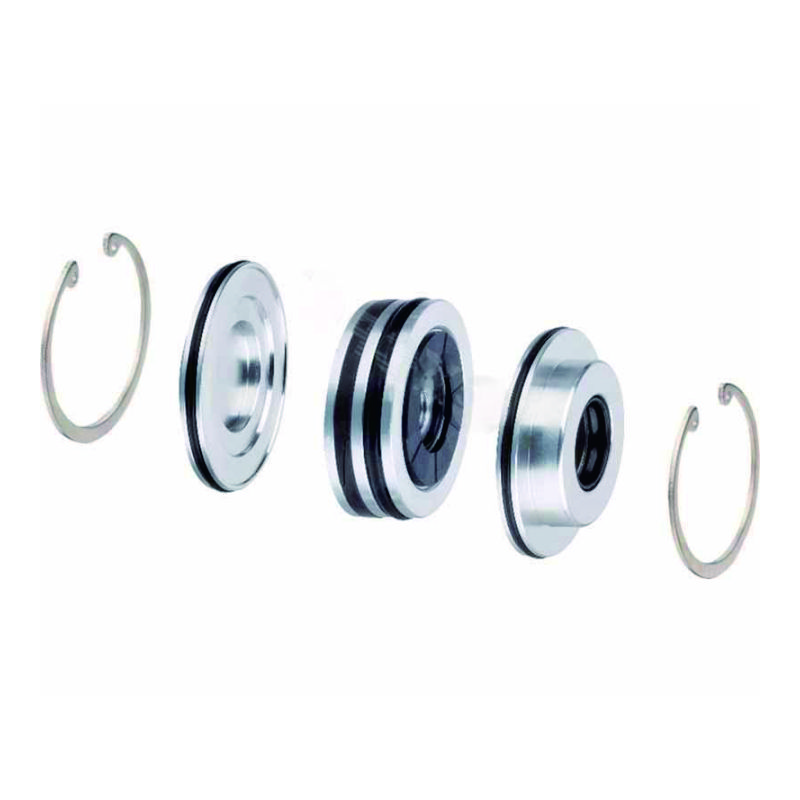

alle Komponenten zum Bau neuer platzsparender Zylinder des Typs SDA. Diese Kits bieten Flexibilität für OEMs und kundenspezifische Maschinen, einschließlich dünner Aluminiumprofilzylinder, Endkappen, Kolben, Stangen und Dichtungen. Sie sind ideal für die Herstellung kompakter Aktuatoren mit präzisen Hublängen für Anwendungen, bei denen der Einbauraum sehr begrenzt ist.
| Modell/Spezifikation | Name des Teils | Material | Name des Teils | Material |
| SDA-Bausätze
Größe der Bohrung: Φ12,16,20,25,32,40,50,63,80,100 |
Titelblatt | Aluminiumlegierung | Kolbendichtung | NBR |
| Umschlagrückseite | Aluminiumlegierung | Selbstschmierende Lager | PTFE+Messing | |
| Kolben | Aluminiumlegierung | Magnet (wahlweise) | RbFeb | |
| Pison-Stab (ohne) | S45C Hartchrom-Kohlenstoffstahl | Schnalle Typ C | Stahl | |
| Fass (ohne) | Hart anodisiertes Aluminium | Nuss | Kohlenstoffstahl | |
| Anti-Stoß-Kissen | NBR | Auspufftopf | Cu | |
| Deckel O-Ring | NBR |

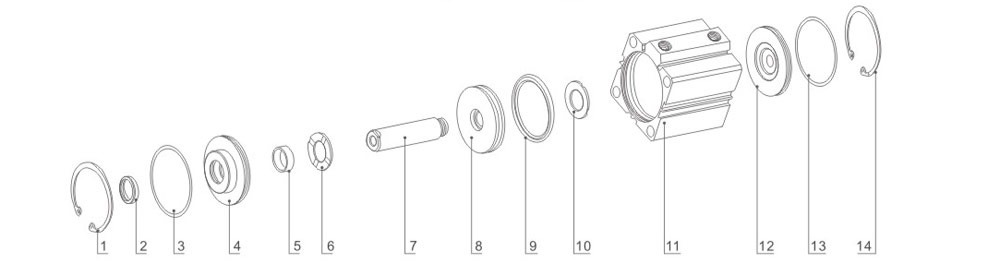

| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Schnalle Typ C | 4 | Titelblatt | 7 | Kolbenstange (ohne) | 10 | Tragering | 13 | Deckel O-Ring |
| 2 | Dichtung der vorderen Abdeckung | 5 | Selbstschmierende Lager | 8 | Kolben | 11 | Fass (ohne) | 14 | Schnalle Typ C |
| 3 | Deckel O-Ring | 6 | Anti-Stoß-Kissen | 9 | Kolbendichtung | 12 | Umschlagrückseite |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Schnalle Typ C | 4 | Titelblatt | 7 | Kolbenstange (ohne) | 10 | Tragering | 13 | Deckel O-Ring |
| 2 | Dichtung der vorderen Abdeckung | 5 | Selbstschmierende Lager | 8 | Kolben | 11 | Fass (ohne) | 14 | Schnalle Typ C |
| 3 | Deckel O-Ring | 6 | Anti-Stoß-Kissen | 9 | Kolbendichtung | 12 | Umschlagrückseite |
