STM-Serie Zweistangen-Pneumatikschlitten

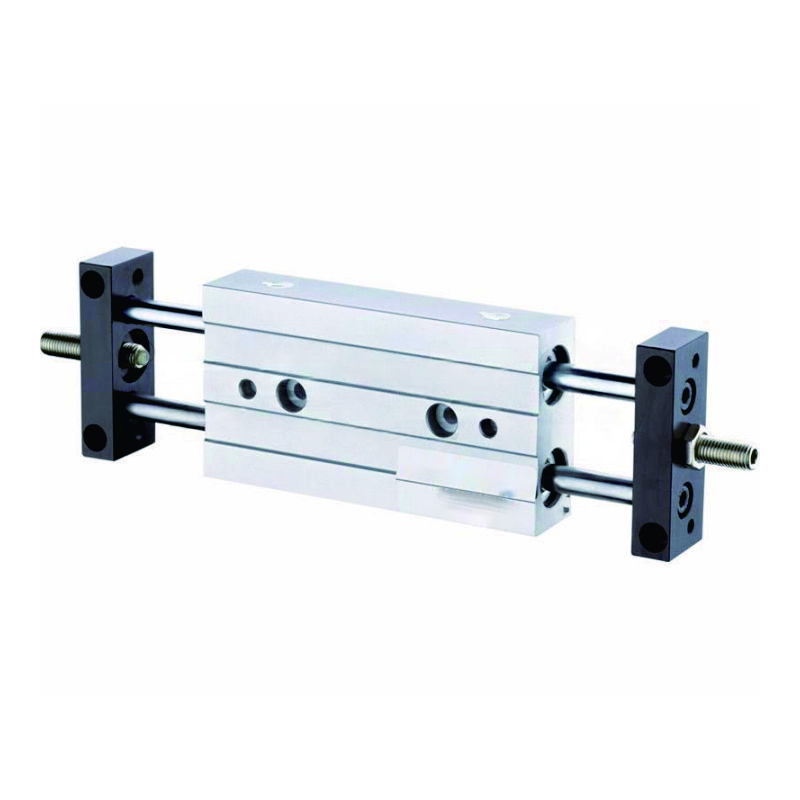

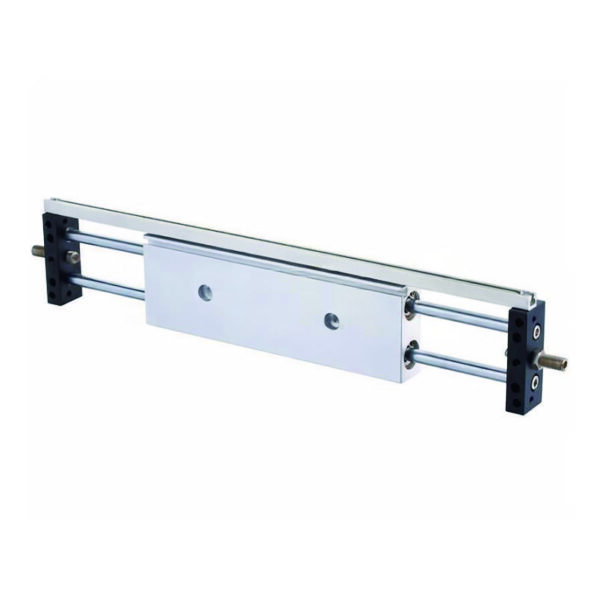

Pneumatischer Zweistangenschlitten der Serie STM (Gleitlager)

Pneumatische Zweistangenschlitten mit integrierten Gleitlagern für reibungslose, präzise Führungsbewegungen. Diese kompakten Einheiten bieten eine hervorragende Verdrehsicherheit und Stabilität für leichte bis mittelschwere Aufgaben. Ideal für Pick & Place, Positionierungs- und Automatisierungssysteme, die eine zuverlässige Linearführung erfordern. Eine robuste Lösung mit gleichbleibender Leistung und langlebiger Gleitlagerunterstützung.

Technische Parameter

Bohrung(mm)	10	16	20	25
Bewegungsmuster	Doppeltwirkend
Arbeitsmedium	Luft
Betriebstemperaturbereich ℃	-5~+70℃
Betriebsdruckbereich	1.0~9.0kgf/cm2
Gesicherte Druckbeständigkeit	13.5kgf/cm2
Betriebsdrehzahlbereich	50~200mm/s
Pufferung	keine	Hydraulisches Kissen (optional)
Nicht-Rotationsgenauigkeit	±0.1°	±0.05°
Port Größe	M5×0.8			G1/8″

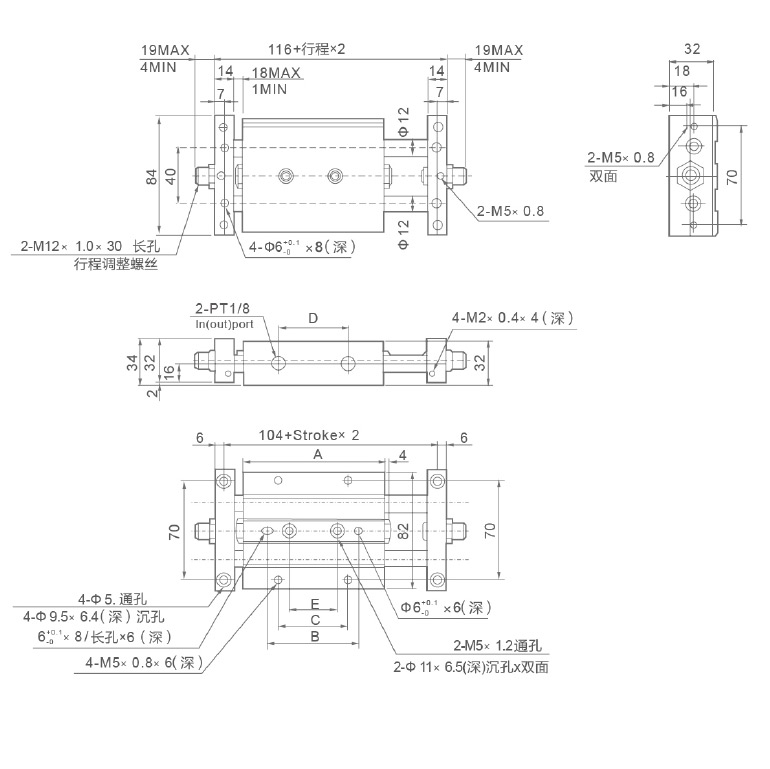

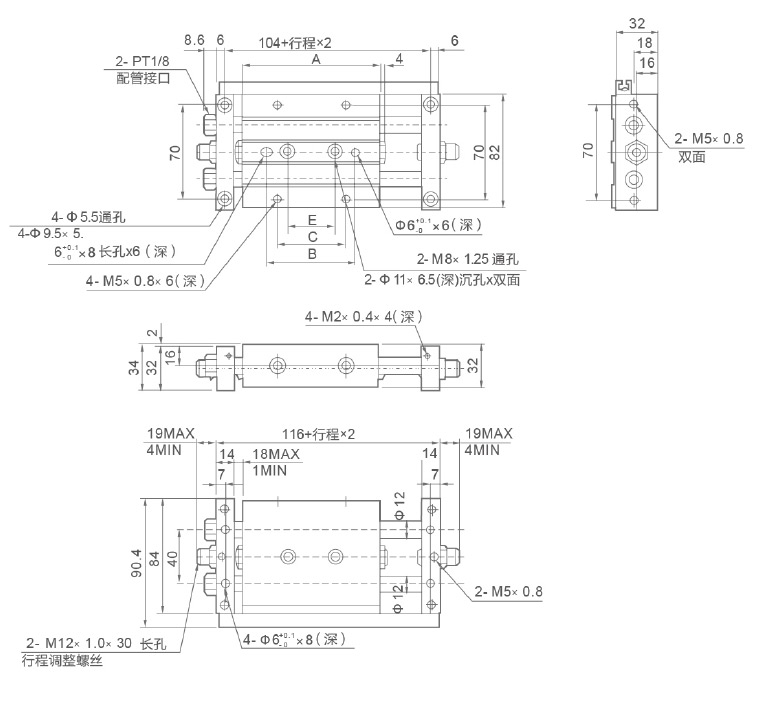

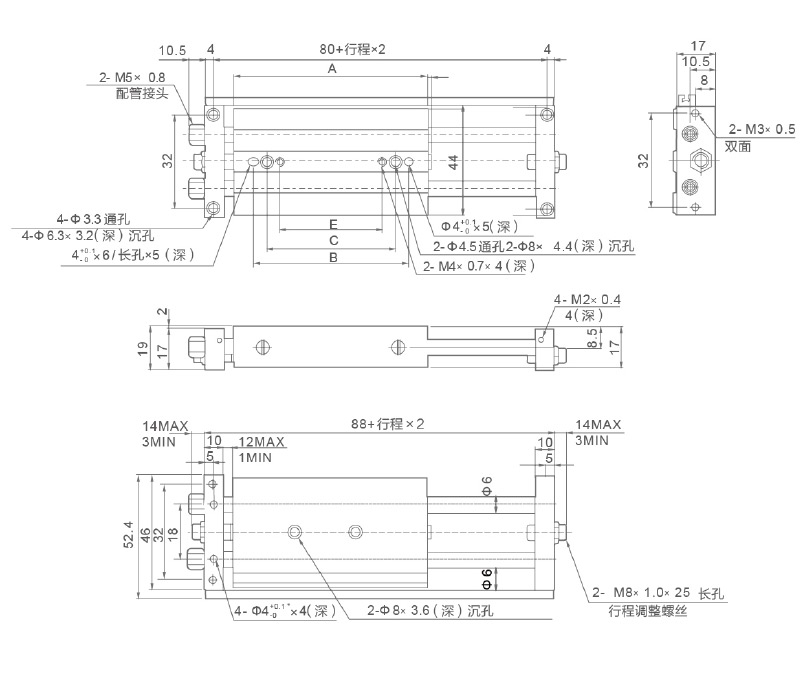

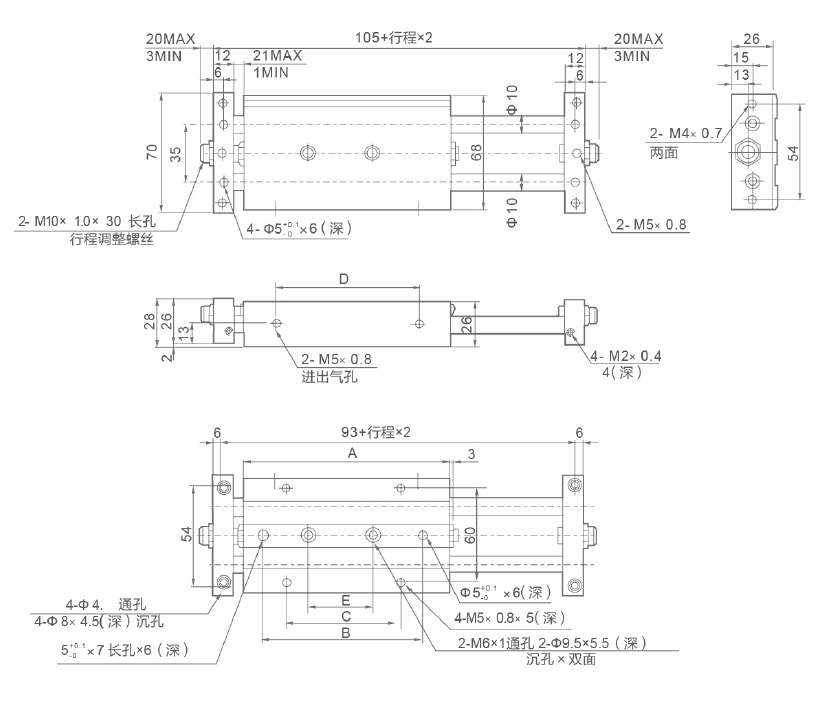

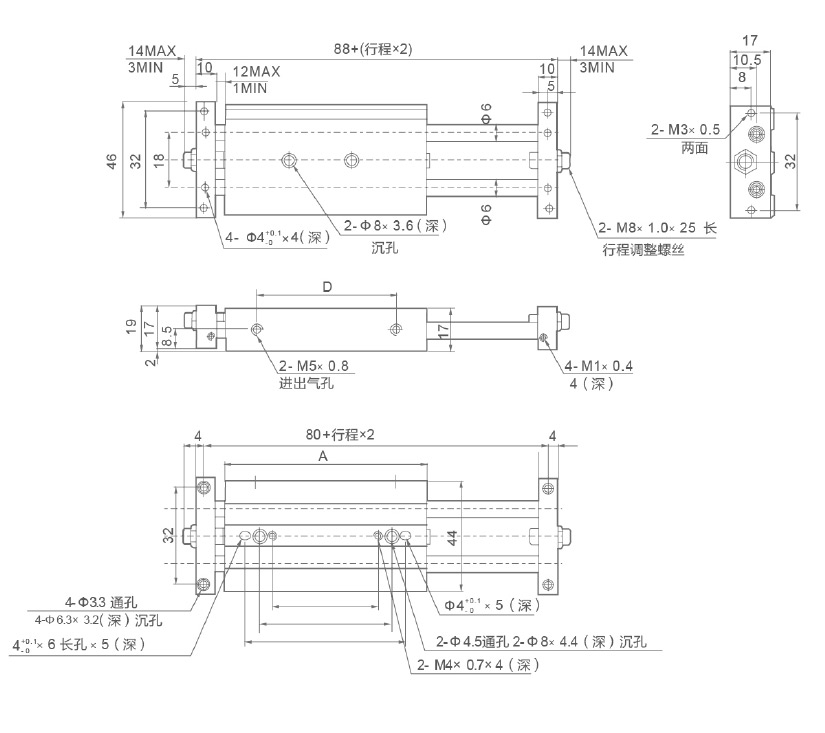

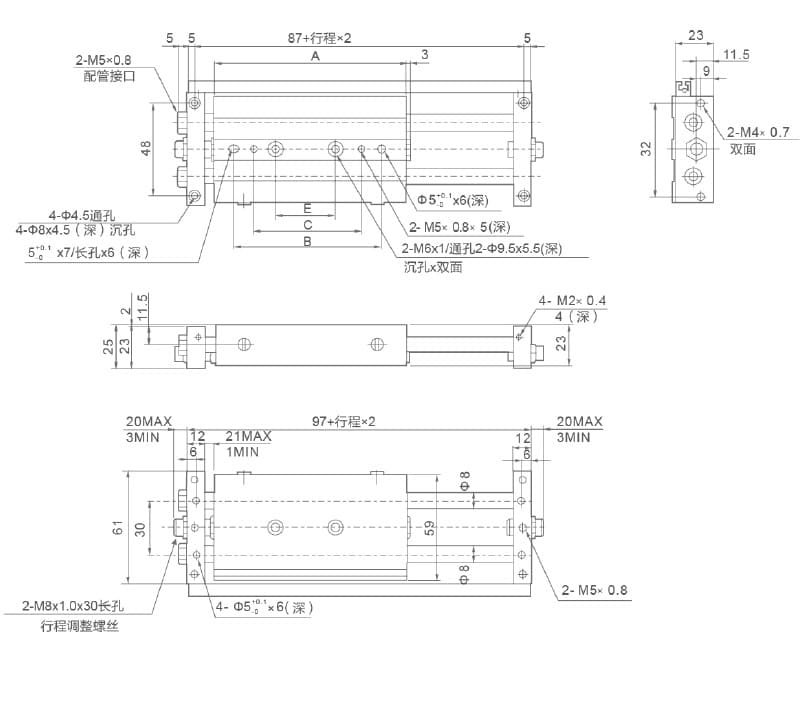

Maßzeichnung

STMB-10
Symbol / Schlaganfall	25	50	75	100
A	81	106	131	156
B	65	85	85	85
C	35	60	60	60
D	46	71	96	121
E	15	40	40	40

STMB-16
Symbol / Schlaganfall	25	50	75	100	125	150	175	200
A	86	111	136	161	186	211	236	261
B	55	70	105	130	150	150	150	150
C	–	–	75	100	120	120	120	120
E	25	50	45	70	90	90	90	90

STMB-20
Symbol / Schlaganfall	25	50	75	100	125	150	175	200	250
A	94	119	144	169	194	219	244	269	319
B	60	85	110	135	150	150	150	150	150
C	50	50	75	100	120	120	120	120	120
D	53	78	103	128	153	178	203	228	278
E	35	45	45	70	90	90	90	90	90

STMB-25
Symbol / Schlaganfall	25	50	75	100	125	150	175	200	250
A	101	126	151	176	201	226	251	276	326
B	65	90	115	140	140	140	140	140	140
C	50	50	75	100	100	100	100	100	100
D	50	75	100	125	150	175	200	225	175
E	35	45	45	70	95	100	100	100	100

STMS-10
Symbol / Schlaganfall	25	50	75	100
A	81	106	131	156
B	65	85	85	85
C	35	60	60	121
E	15	40	40	40

STMS-16
Symbol / Schlaganfall	25	50	75	100	125	150	175	200
A	86	111	136	161	186	211	236	261
B	55	70	105	130	150	150	150	150
C	–	–	75	100	120	120	120	120
E	25	50	45	70	90	90	90	90

STMS-20
Symbol / Schlaganfall	25	50	75	100	125	150	175	200	250
A	94	119	144	169	194	219	244	269	319
B	60	85	110	135	150	150	150	150	150
C	50	50	75	100	120	120	120	120	120
E	35	45	45	70	90	90	90	90	90

STMS-25
Symbol / Schlaganfall	25	50	75	100	125	150	175	200	250
A	101	126	151	176	201	226	251	276	326
B	65	90	115	140	140	140	140	140	140
C	50	50	75	100	100	100	100	100	100
E	35	45	45	70	95	100	100	100	100
