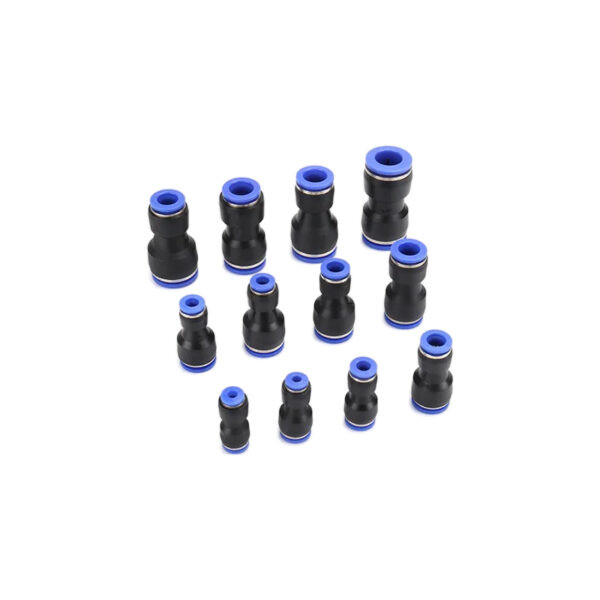

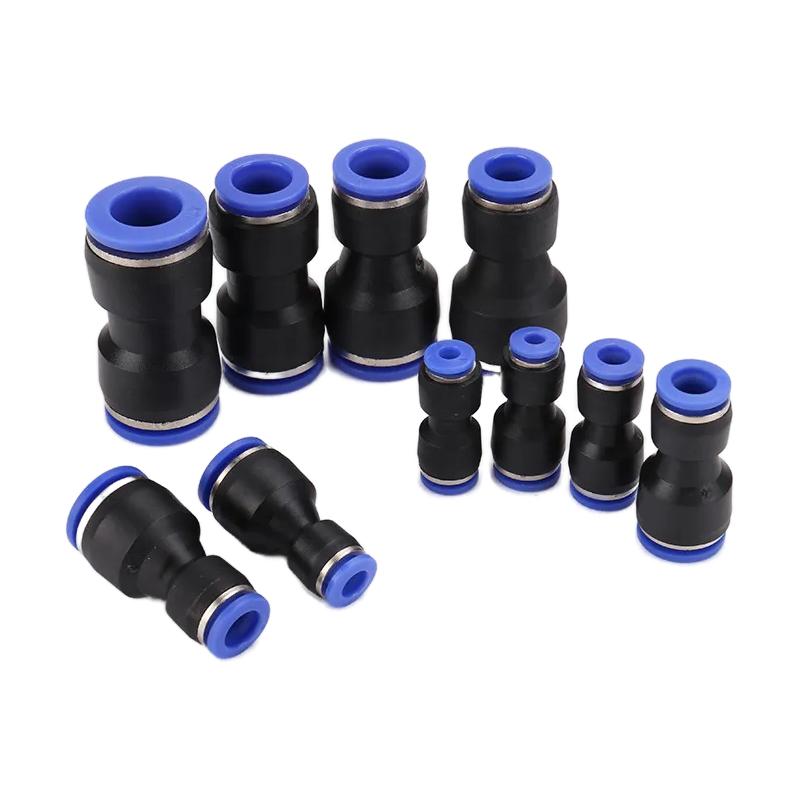

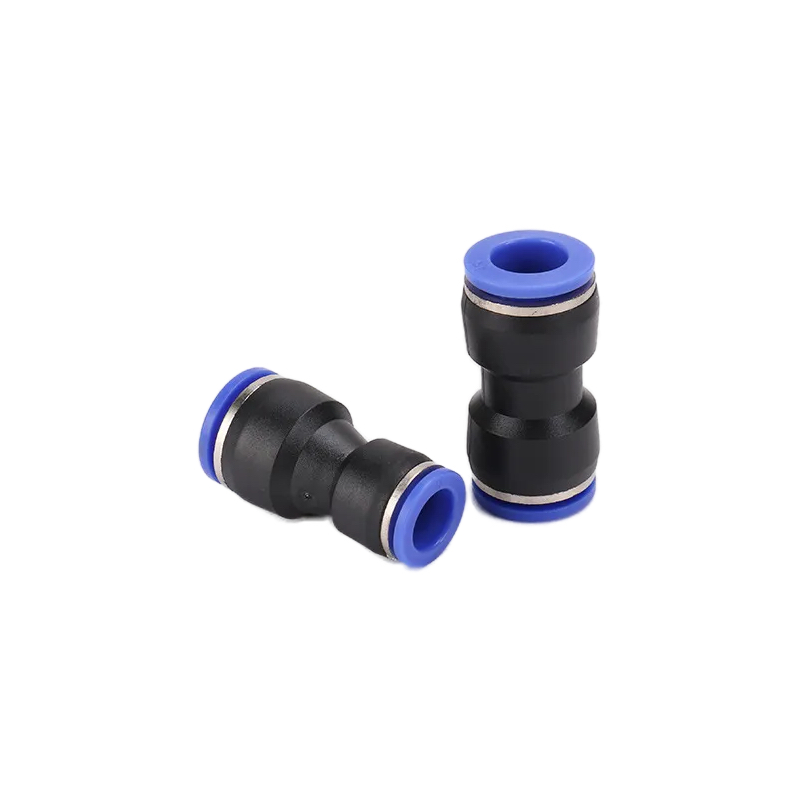

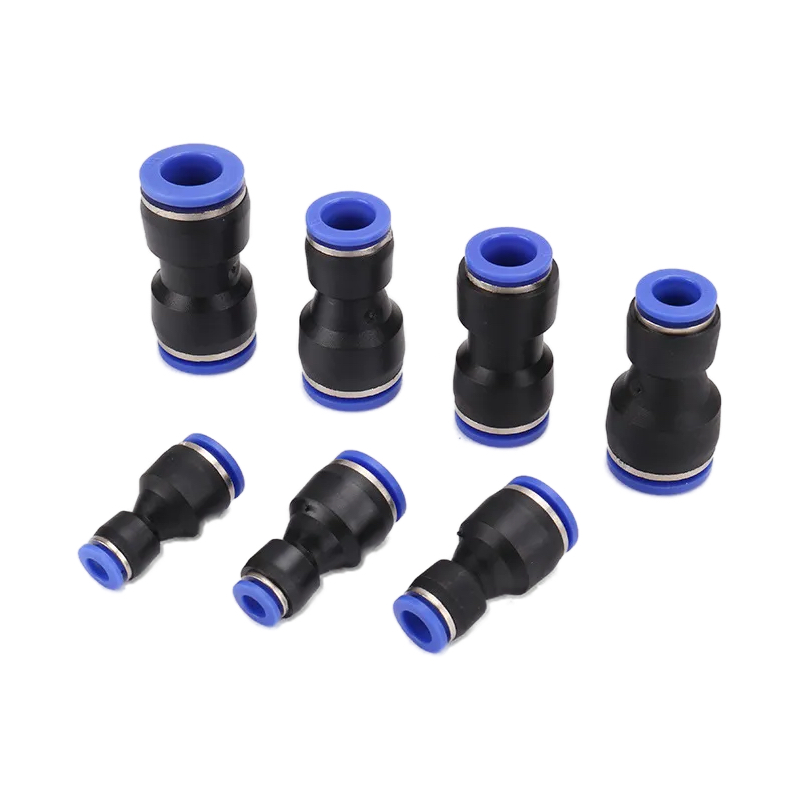

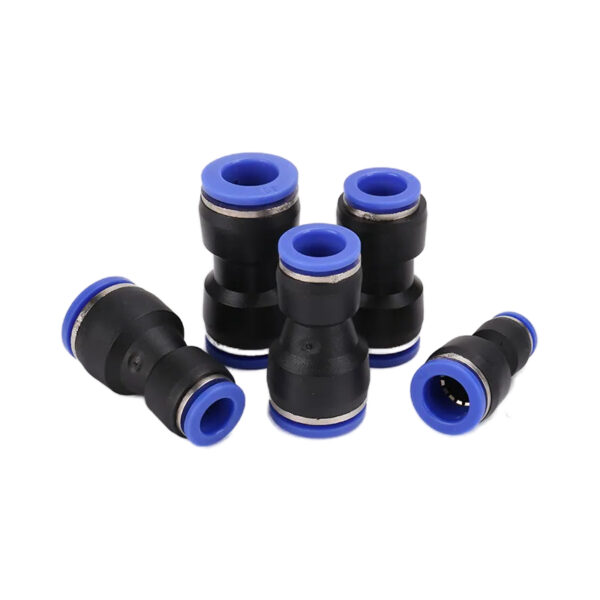

PG-Serie Pneumatische Gerade Reduzierstücke Steckverschraubungen

PG-Serie Pneumatisches gerades Reduzierstück | Steckverschraubungen

Pneumatische Reduzierverschraubungen der Serie PG: bieten schnelle Verbindungen zwischen zwei Luftschläuchen mit unterschiedlichen Durchmessern mit einem Handgriff. Diese Steckverschraubungen (z. B. von 8 mm auf 6 mm Außendurchmesser) ermöglichen einen einfachen Wechsel der Rohrgröße in der Leitung. Ideal zur Optimierung des Luftstroms oder zur Anpassung von Komponenten in der industriellen Automatisierung und in pneumatischen Kreisläufen. Die robuste PBT/Metall-Konstruktion gewährleistet eine zuverlässige Abdichtung.

Technische Parameter

Parameter	Spezifikation
Flüssigkeit	Luft
Max. Druck	0-1.0Mpa
Betriebstemperatur	0°C ~ 60°C
Rohr-Außendurchmesser	4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm

Maßzeichnung

Zöllige Rohre	Metrische Rohre	ΦD1	ΦD2	B
PG1/4-5/32	PG6-4	6	4	35
PG5/16-5/32	PG8-4	8	4	36
PG5/16-1/4	PG8-6	8	6	37
PG3/8-1/4	PG10-6	10	6	40
PG3/8-5/16	PG10-8	10	8	41
PG1/2-1/4	PG12-6	12	6	41.5
PG1/2-5/16	PG12-8	12	8	41.5
PG1/2-3/8	PG12-10	12	10	45
	PG14-10	14	10	46
	PG14-12	14	12	48.5
	PG16-12	16	12	68.5
	PG16-14	16	14	68.5

Für detaillierte Größeninformationen, Installationsrichtlinien oder um eine Bestellung aufzugeben, wenden Sie sich bitte an unser Kundensupport-Team.
