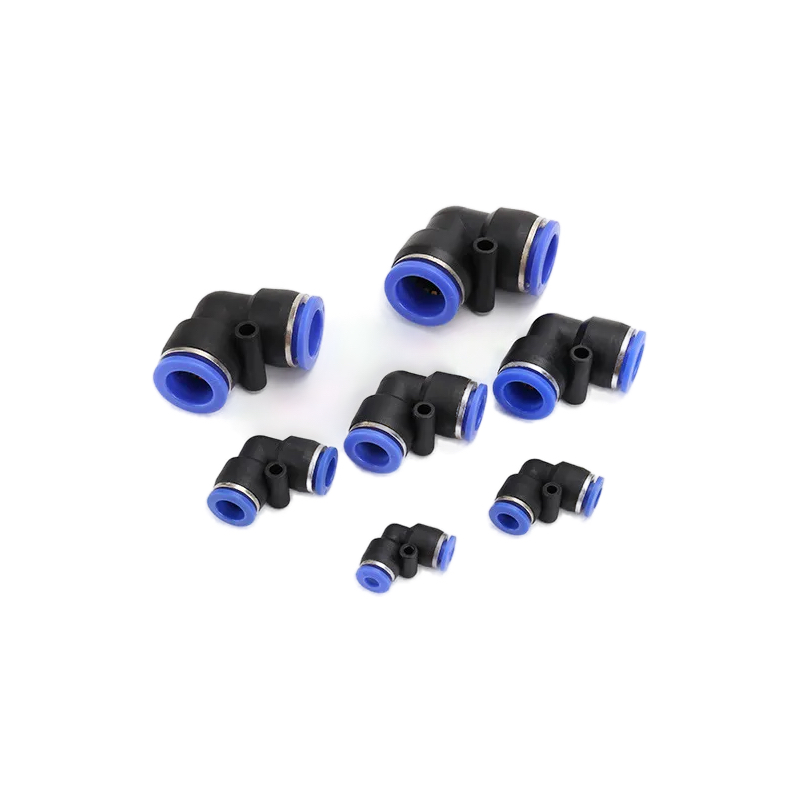

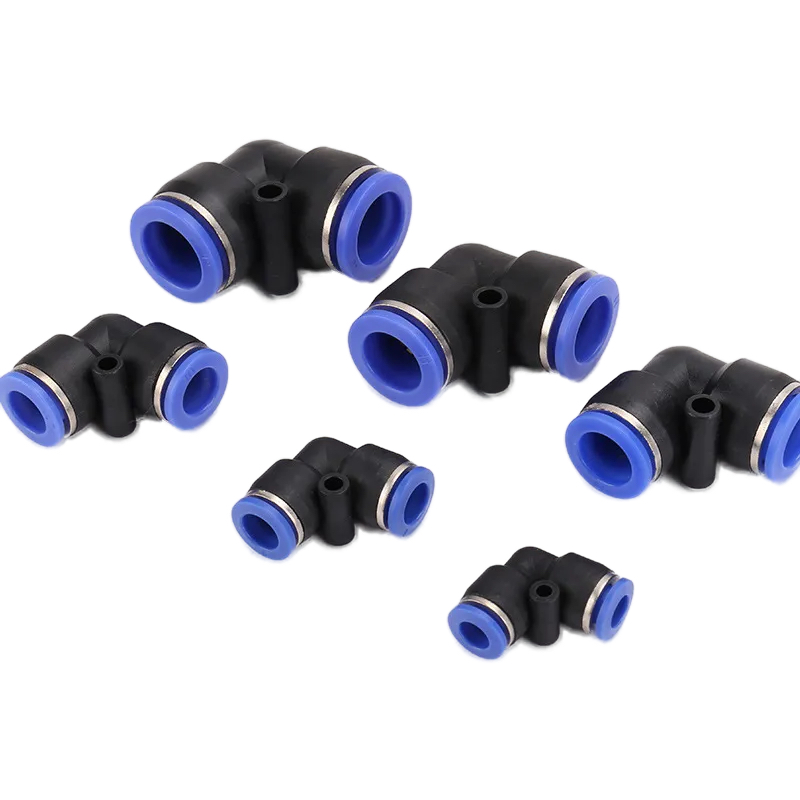

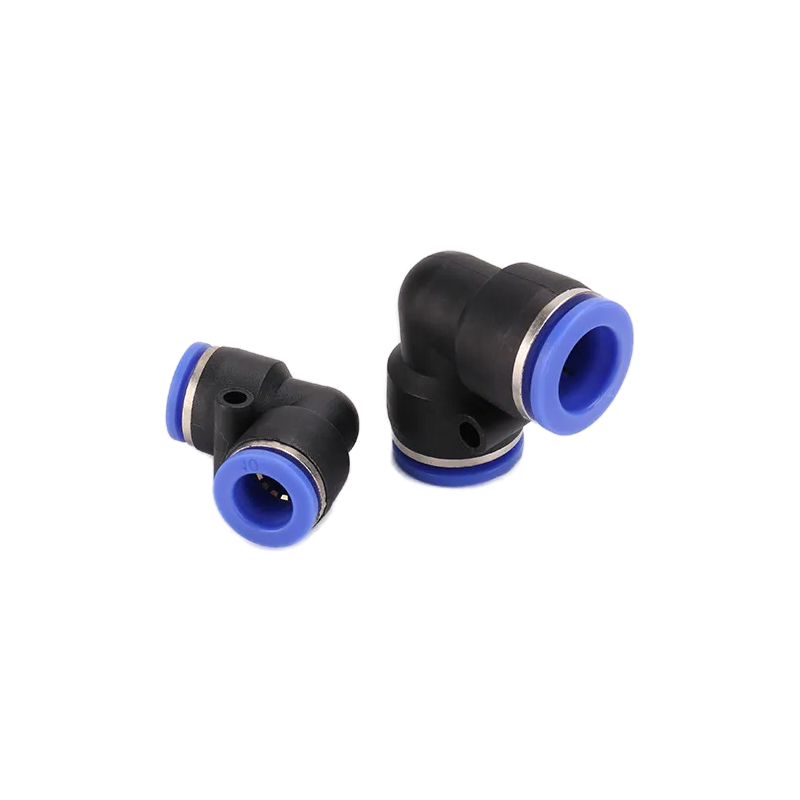

Pneumatische Winkelverschraubungen der Serie PV: ermöglichen schnelle, werkzeuglose 90-Grad-Verbindungen für Luftleitungen. Diese L-förmigen One-Touch-Verbinder verbinden sicher zwei PU/Nylon-Schläuche mit gleichem Durchmesser (z.B. 4-16mm OD). Sie eignen sich ideal für die Verlegung von Schläuchen um Ecken oder bei engen Platzverhältnissen in industriellen Automatisierungs- und Pneumatikkreisen. Die langlebige PBT/Metall-Konstruktion gewährleistet eine zuverlässige Abdichtung.
| Parameter | Spezifikation |
|---|---|
| Flüssigkeit | Luft |
| Max. Druck | 1,32Mpa (13,5kgf/cm²) |
| Normaler Druckbereich | 0~0.9Mpa (0~9.2kgf/cm²) |
| Niederdruckbereich | -99,99~0Mpa (-750~0mmHg) |
| Betriebstemperatur | 0°C ~ 60°C |
| Maximale Siegeltemperatur | 75°C |
| Rohr-Außenmaße | 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm |
| Modell | ΦD | E | ΦP |
| PV04 | 4 | 18 | 11 |
| PV06 | 6 | 19 | 13.4 |
| PV08 | 8 | 23 | 15 |
| PV10 | 10 | 27.5 | 18.8 |
| PV12 | 12 | 29.5 | 21 |
| PV16 | 16 | 31.5 | 26 |
Für detaillierte Größeninformationen, Installationsrichtlinien oder um eine Bestellung aufzugeben, wenden Sie sich bitte an unser Kundensupport-Team.
| Modell | ΦD | E | ΦP |
| PV04 | 4 | 18 | 11 |
| PV06 | 6 | 19 | 13.4 |
| PV08 | 8 | 23 | 15 |
| PV10 | 10 | 27.5 | 18.8 |
| PV12 | 12 | 29.5 | 21 |
| PV16 | 16 | 31.5 | 26 |
Für detaillierte Größeninformationen, Installationsrichtlinien oder um eine Bestellung aufzugeben, wenden Sie sich bitte an unser Kundensupport-Team.
