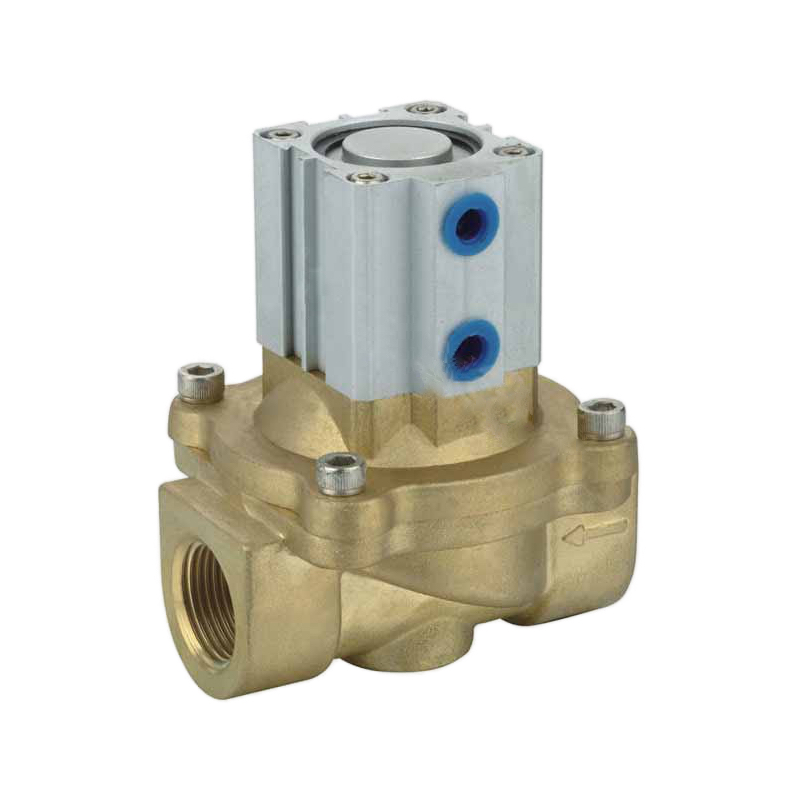

vielseitige 2/2-Wege (normalerweise normal geschlossen) Ein/Aus-Luftsteuerung für verschiedene industrielle Anwendungen. Diese direktwirkenden oder vorgesteuerten Ventile, die in Messing oder Edelstahl (G1/8″-G2″-Anschlüsse) erhältlich sind, regeln zuverlässig den Durchfluss von Luft, Gas, Wasser und Öl. Sie sind ideal für allgemeine Automatisierungs-, Fluidtechnik- und Prozesssteuerungssysteme.

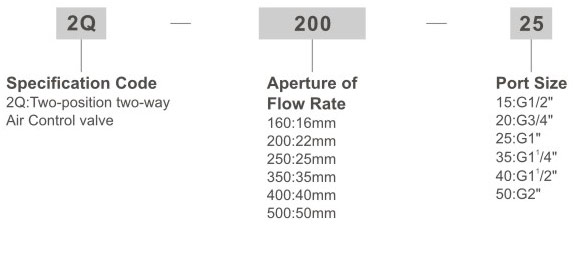

| Modell | 2Q160-15 | 2Q200-20 | 2Q250-25 | 2Q350-40 | 2Q400-40 | 2Q500-50 |
| Arbeitsmedium | Luft, Wasser, Öl, Gas | |||||
| Bewegungsmuster | Direktantrieb Typ | |||||
| Arbeitsdruck Rang | 0~0.7MPa | |||||
| Max. Druckwiderstand | 1,05MPa | |||||
| Kontrolle Druck Rang | 0,3~0,6MPa | |||||
| (mm)Öffnung der Durchflussmenge | 16 | 20 | 25 | 35 | 40 | 50 |
| CV-Wert | 4.8 | 12 | 7.6 | 24 | 29 | 48 |
| Gelenk Rohr Bohrung | G1/2″ | G3/4″ | G1″ | G1-1/4″ | G1-1/2″ | G2″ |
| Betriebstemperaturbereich | -5~+100℃ | |||||
| Material des Körpers | Messing | |||||
| Material des Wellendichtrings | PTFE | |||||
| Betrieb Flüssigkeitsviskosität | 50 CST(Unten) | |||||
| Steuerfuge Rohrbohrung | 2-M5 | 2-G1/8″ | 2-G1/8″ | 2-G1/4″ | 2-G1/4″ | 2-G1/4″ |

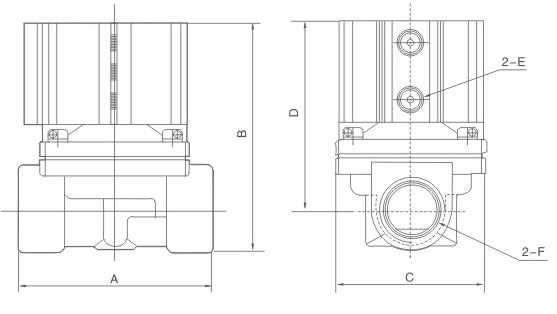

| Modell | A | B | C | D | E | F |
| 2Q160-15 | 67 | 89 | 57 | 75 | M5 | G1/2″ |
| 2Q200-20 | 99 | 116 | 57 | 95 | G1/8″ | G3/4″ |
| 2Q250-25 | 99 | 116 | 57 | 95 | G1/8″ | G1″ |
| 2Q350-35 | 127 | 123 | 93 | 97 | G1/4″ | G1 1/4″ |
| 2Q400-40 | 123 | 146 | 95 | 116 | G1/4″ | G1 1/2″ |
| 2Q500-50 | 170 | 155 | 118 | 114 | G1/4″ | G2″ |
| Modell | A | B | C | D | E | F |
| 2Q160-15 | 67 | 89 | 57 | 75 | M5 | G1/2″ |
| 2Q200-20 | 99 | 116 | 57 | 95 | G1/8″ | G3/4″ |
| 2Q250-25 | 99 | 116 | 57 | 95 | G1/8″ | G1″ |
| 2Q350-35 | 127 | 123 | 93 | 97 | G1/4″ | G1 1/4″ |
| 2Q400-40 | 123 | 146 | 95 | 116 | G1/4″ | G1 1/2″ |
| 2Q500-50 | 170 | 155 | 118 | 114 | G1/4″ | G2″ |
