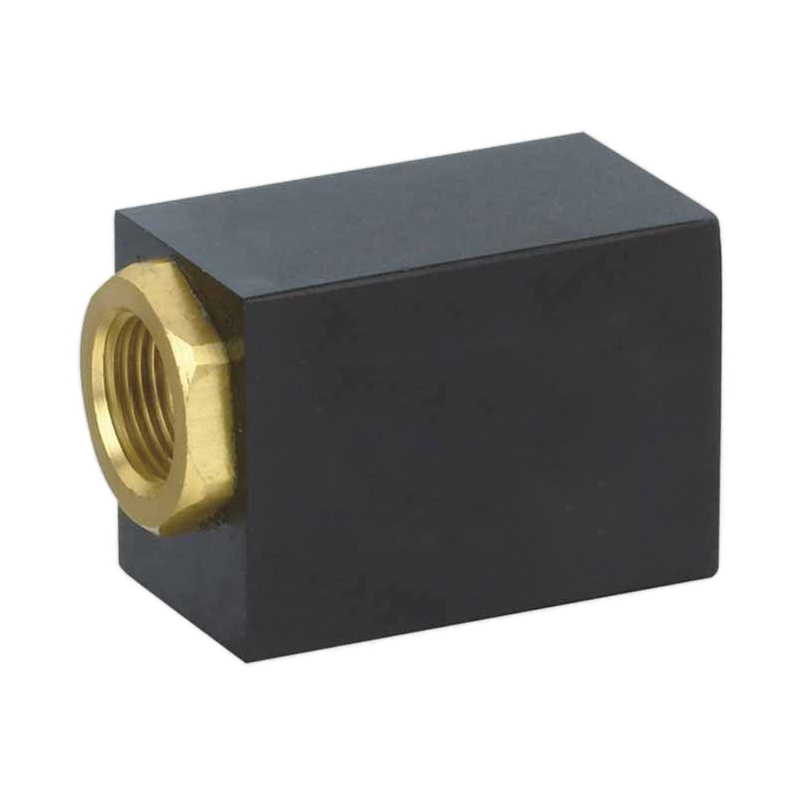

erhöhen die Geschwindigkeit des Zylinders und die Reaktionsfähigkeit des Systems drastisch. Diese kompakten 3-Wege-Ventile entlüften die Abluft schnell direkt am Aktuator und umgehen die Steuerleitungen für schnellere Zykluszeiten. Ideal für Hochgeschwindigkeitsautomatisierung (G1/8″-G3/4″-Anschlüsse). Verbessert die Effizienz und reduziert den Verschleiß der Hauptsteuerventile.

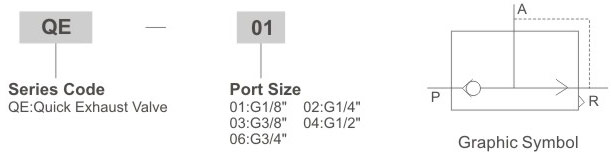

| Modell | QE-01 | QE-02 | QE-03 | QE-04 | QE-06 |
| Port Größe | G1/8″ | G1/4″ | G3/8″ | G1/2″ | G3/4″ |
| Effektive Querschnittsfläche | 16mm2 | 27,5 mm2 | 38mm2 | 71mm2 | 72,5 mm2 |
| Arbeitsmedium | Luft | ||||
| Arbeitsdruckbereich | 0~1.0MPa | ||||
| Betriebstemperaturbereich | 0~60℃ | ||||
| Modell/Symbol | Bohrung | L | W | H | A | B | C | D |
| QE-01 | G1/8" | 46 | 20 | 32 | 30 | 4.3 | 27 | 40 |
| QE-02 | G1/4" | 62 | 25 | 40 | 39 | 5.6 | 33.5 | 55 |
| QE-03 | G3/8" | 62 | 25 | 40 | 39 | 5.6 | 33.5 | 55 |
| QE-04 | G1/2" | 98 | 38 | 64 | 60 | 8.5 | 51 | 90 |
| QE-06 | G3/4" | 98 | 38 | 64 | 60 | 8.5 | 51 | 90 |
| Modell/Symbol | Bohrung | L | W | H | A | B | C | D |
| QE-01 | G1/8" | 46 | 20 | 32 | 30 | 4.3 | 27 | 40 |
| QE-02 | G1/4" | 62 | 25 | 40 | 39 | 5.6 | 33.5 | 55 |
| QE-03 | G3/8" | 62 | 25 | 40 | 39 | 5.6 | 33.5 | 55 |
| QE-04 | G1/2" | 98 | 38 | 64 | 60 | 8.5 | 51 | 90 |
| QE-06 | G3/4" | 98 | 38 | 64 | 60 | 8.5 | 51 | 90 |
