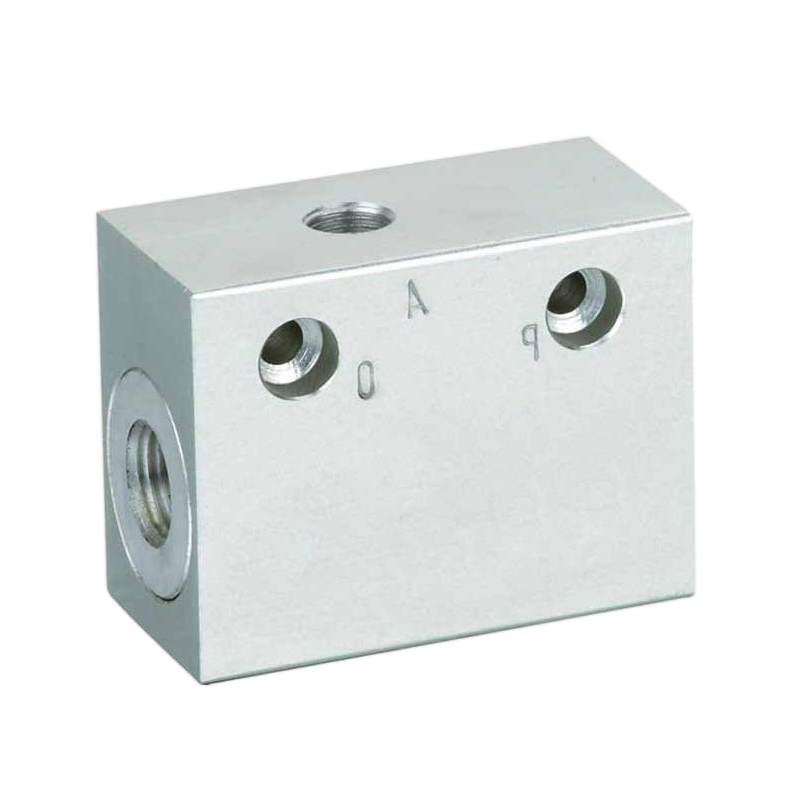

wurden entwickelt, um die Geschwindigkeit des Stellantriebs und die Systemeffizienz drastisch zu erhöhen. Diese Ventile mit hohem Durchfluss (G1/8″-G2″-Anschlüsse) entlüften die Abluft schnell direkt am Zylinder oder Aktuator und umgehen die Steuerleitungen für schnellere Zykluszeiten. Sie sind ideal für die Hochgeschwindigkeitsautomatisierung und gewährleisten eine schnelle und reaktionsschnelle pneumatische Systemleistung.
| Modell | XKP-L6 | XKP-L8 | XKP-L10 | XKP-L15 | XKP-L20 | XKP-L25 | XKP-L32 | XKP-L40 | XKP-L50 | |
| Abschnitt Bereich | P→A | 10 | 20 | 40 | 60 | 110 | 190 | 300 | 400 | 650 |
| A→□ | 20 | 40 | 60 | 110 | 190 | 300 | 400 | 650 | 900 | |
| Leckdurchfluss (cm3/min) | ≤10 | ≤25 | ≤50 | ≥70 | ||||||
| Arbeitsmedium | Luft komprimieren | |||||||||
| Betriebstemperaturbereich | -5~+60℃ | |||||||||
| Arbeitsdruck | 0,05~1,2MPa | |||||||||

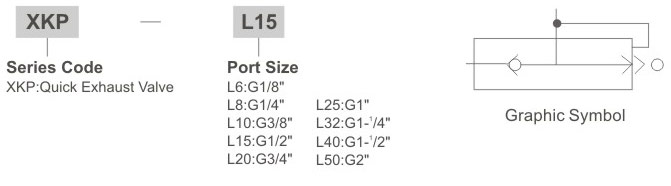

| Modell/Symbol | M | A | K | B | E | H | F | d |
| XKP-L6 | G1/8 | 75 | – | 36 | 41 | 10 | – | – |
| XKP-L8 | G1/4 | |||||||
| XKP-L10 | G3/8 | 82 | 58 | 44 | 60 | 23 | 8 | 7 |
| XKP-L15 | G1/2 | |||||||
| XKP-L20 | G3/4 | 128 | 98 | 72 | 95 | 36 | 8 | 10 |
| XKP-L25 | G1 | |||||||
| XKP-L32 | G1 1/4 | 158 | 126 | 88 | 112 | 44 | 10 | 10 |
| XKP-L40 | G1 1/2 | |||||||
| XKP-L50 | G2 | 190 | 148 | 102 | 130 | 52 | 10 | 12 |
| Modell/Symbol | M | A | K | B | E | H | F | d |
| XKP-L6 | G1/8 | 75 | – | 36 | 41 | 10 | – | – |
| XKP-L8 | G1/4 | |||||||
| XKP-L10 | G3/8 | 82 | 58 | 44 | 60 | 23 | 8 | 7 |
| XKP-L15 | G1/2 | |||||||
| XKP-L20 | G3/4 | 128 | 98 | 72 | 95 | 36 | 8 | 10 |
| XKP-L25 | G1 | |||||||
| XKP-L32 | G1 1/4 | 158 | 126 | 88 | 112 | 44 | 10 | 10 |
| XKP-L40 | G1 1/2 | |||||||
| XKP-L50 | G2 | 190 | 148 | 102 | 130 | 52 | 10 | 12 |
