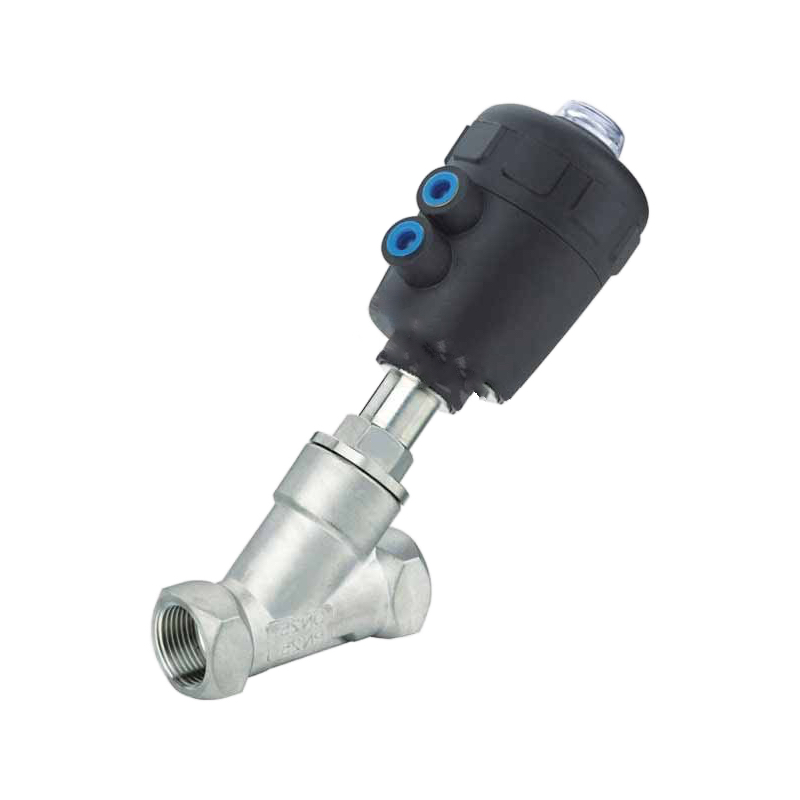

Pneumatisches Schrägsitzventil der Serie XCP mit Kunststoffbetätiger

robuste 2/2-Wege-Regelung für Dampf, Wasser, Öl und Gas. Ausgestattet mit einem langlebigen Edelstahl- oder Messinggehäuse mit einem leichten, korrosionsbeständigen Kunststoff-Stellgliedkopf. Konzipiert für hohe Durchflussraten, hohe Temperaturen (z. B. bis zu 180 °C) und zuverlässige Leistung (bis zu 1,6 MPa). Ideal für anspruchsvolle industrielle Prozessanwendungen.

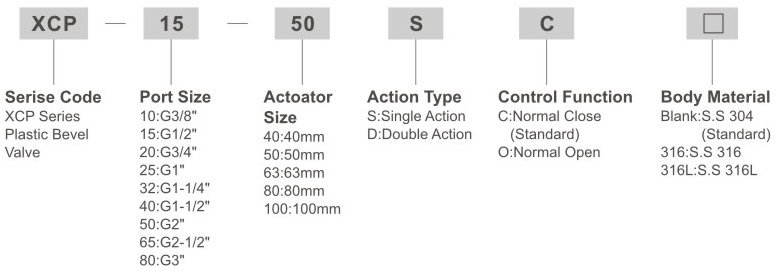

Technische Parameter

Blende Größe	15	20	25	32	40	50
Hafengröße	G1/2″	G3/4″	G1″	G1-1/4″	G1-1/2″	G2″
KV-Wert(m3/h)	4.2	8	19	27.5	42	55
Max. Betriebsdruck (Mpa)	0~1.6	0~1.1	0~1.1	0~1.5	0~1.25	0~1.0
Min.Steuerdruck(Mpa)	0.39	0.39	0.42	0.5	0.44	0.4
Polyamid	50	50	63	63	63	80
Mittlere Temperatur	-10~+180℃
Durchflussrichtung	A(Durchflussrichtung unterhalb des Sitzes) oder B(Durchflussrichtung oberhalb des Sitzes)

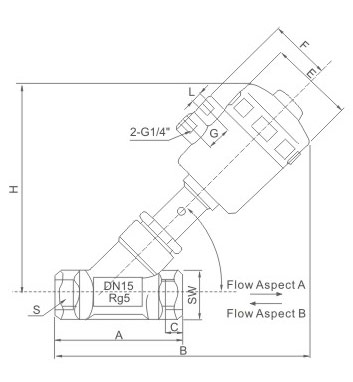

Maßzeichnung

Blende Größe (mm)	Hafengröße	Betätigungselement Größe( mm)	A	B	C	φE	F	H	S	SW	G	L
10	G3/8″	40	65	142	12	53	30	85	G3/8″	25	20	G1/8″
15	G1/2″	50	76	168	14	64	44	115	G1/2″	28	24	G1/4″
20	G3/4″	50	92	175	16	64	44	131	G3/4″	32	24	G1/4″
25	G1″	63	103	218	21	80	54	166	G1″	39	24	G1/4″
32	G1-1/4″	63	112	228	19	80	54	172	G1-1/4″	49	24	G1/4″
40	G1-1/2″	63	129	232	21	80	54	174	G1-1/2″	56	24	G1/4″
50	G2″	80	143	263	27	100	62	202	G2″	68	24	G1/4″
65	G2-1/2″	80	186	280	28	100	62	209	G2-1/2″	84	24	G1/4″
80	G3″	100	218	355	34	125	71	268	G3″	101	30	G1/4″
