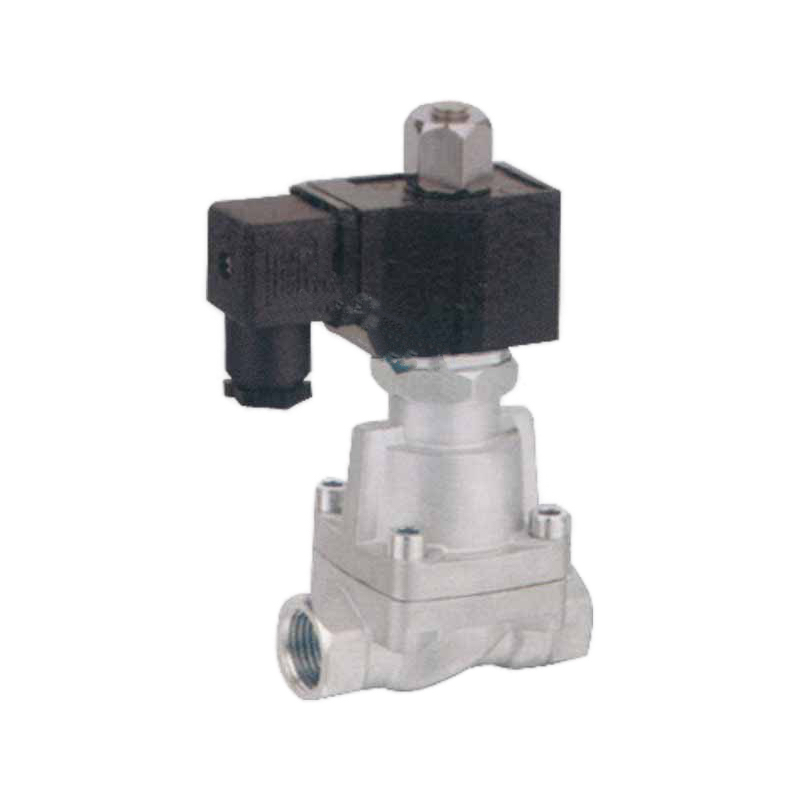

22-Wege-Magnetventil der Serie THP in Ruhestellung geöffnet

Normal geöffnetes 2/2-Wege-Magnetventil der Serie THP

bieten eine zuverlässige 2/2-Wege-Durchflussregelung, die im stromlosen Zustand offen ist und bei Erregung schließt. Geeignet für Luft, Wasser, Öl und andere Medien (Gehäuse aus Messing/SS). Ideal für Anwendungen, die einen Standarddurchfluss, eine Sicherheitsentlastung oder eine Entleerung bis zum aktiven Stopp erfordern. Erhältlich in verschiedenen Anschlussgrößen (G1/8″-G2″) und Dichtungsoptionen.

Technische Parameter

Port Größe (G)	Blende (mm)	CV Wert	Druckunterschied (Bar)					Max. Temperatur	Strom		Modell 220VAC 50/60Hz		Gesamtgröße
			Min. Druck	Max. Betriebsdruck					VA	W	Modell 220VAC 50/60Hz		Gesamtgröße
			Min. Druck	Luft、Gas	Wasser、 Warmwasser、 Flüssig	Licht Öl ≤20CST	Dampf		AC 220	DC 24V	Messing	Rostfreier Stahl 304	Länge×Breite×Höhe A×b×h(mm)
3/8″	15	4.5	0.5	8	8	8	8	130	33	32	THP10T-15LH	THP10T-15LS2H	75×52×147
3/8″	15	4.5	0.5	8	8	8	8	130	33	32	THP10T-15LHF	THP10T-15LS2HF	75×52×147
1/2″	15	4.5	0.5	8	8	8	8	130	33	32	THP-15TH	THP-15TS2H	75×52×147
1/2″	15	4.5	0.5	8	8	8	8	130	33	32	THP-15THF	THP-15TS2HF	75×52×147
3/4″	20	9.0	0.5	8	8	8	8	130	33	32	THP-20TH	THP-20TS2H	85×60×159
3/4″	20	9.0	0.5	8	8	8	8	130	33	32	THP-20THF	THP-20TS2HF	85×60×159
1″	25	13	0.5	8	8	8	8	130	33	32	THP-25TH	THP-25TS2H	100×70×166
1″	25	13	0.5	8	8	8	8	130	33	32	THP-25THF	THP-25TS2HF	100×70×166
1-1/4″	35	26	0.5	6	6	6	6	130	33	32	THP-35TH	THP-35TS2H	120×90×186
1-1/4″	35	26	0.5	6	6	6	6	130	33	32	THP-35THF	THP-35TS2HF	120×90×186
1-1/2″	35	26	0.5	6	6	6	6	130	33	32	THP40T-35LH	THP40T-35LS2H	120×90×186
1-1/2″	35	26	0.5	6	6	6	6	130	33	32	THP40T-35LHF	THP40T-35LS2HF	120×90×186
1″ Flansch	25	25	0.5	8	8	8	8	130	33	32	-	THP-25FE2TS2H	134×110×200
1″ Flansch	25	13	0.5	8	8	8	8	130	33	32	-	THP-25FE2TS2HF	134×110×200
1-1/4″ Flansch	35	26	0.5	6	6	6	6	130	33	32	-	THP-35FE2TS2H	160×134×215
1-1/4″ Flansch	35	26	0.5	6	6	6	6	130	33	32	-	THP-35FE2TS2HF	160×134×215
1-1/2″ Flansch	40	26	0.5	6	6	6	6	130	33	32	-	THP-40FE2TS2H	160×145×200
1-1/2″ Flansch	40	26	0.6	6	6	6	6	130	33	32	-	THP-40FE2TS2HF	160×145×200
