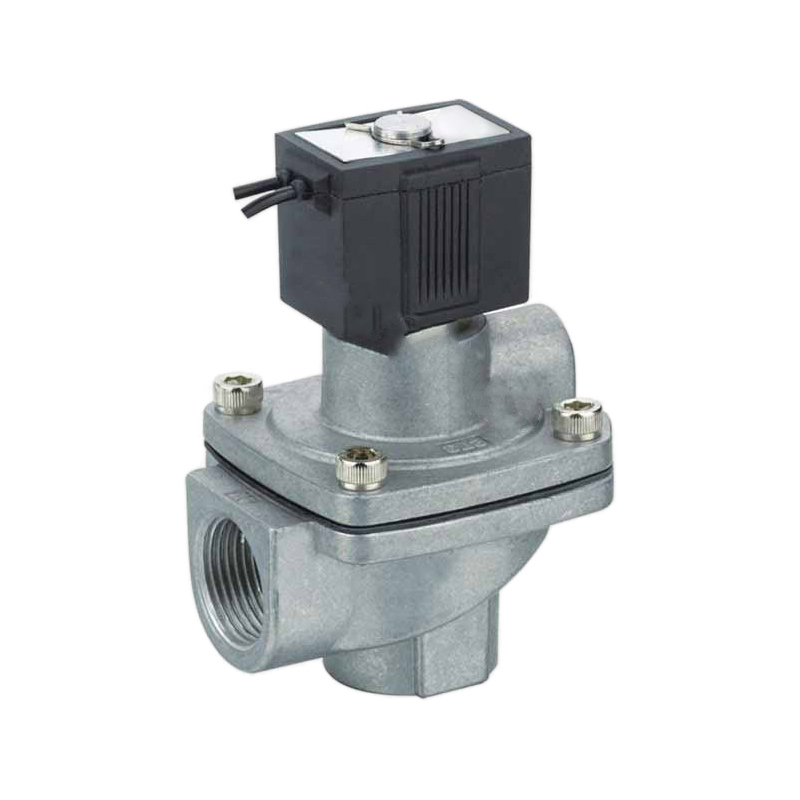

leistungsstarke 2/2-Wege-Schließer, häufig für Luftanwendungen mit großem Volumenstrom wie z. B. Staubabscheider. Sie zeichnen sich durch eine robuste Konstruktion (Aluminium- oder POM-Gehäuse) und große Anschlussgrößen (G3/4″-G4″) aus. Entwickelt für schnelles Ansprechen, hohe Durchflussraten und geringen Energieverbrauch. Ideal für industrielle Luftimpuls- und Fluidsteuerungssysteme.
| Modell | VXF2150-06 | VX2160-10 | VX2280-14 |
| Port Größe | G3/4″ | G1″ | G11/2″ |
| Max. Betriebsdifferenzdruck | 1,0MPa | ||
| Minimaler Betriebsdifferenzdruck | 0,031MPa | ||
| Abschnitt (mm) | 20 | 27 | 40 |
| Effektive Fläche des Abschnitts | 170 | 330 | 810 |
| CV-Wert | 9.5 | 18.5 | 45 |
| Auspufföffnung | Rc(PT)1/4 | ||
| Modell | A | B | C | D | E | F | G | H | I | J | K | L | P |
| VXF2150 | 33 | 40 | 85 | 32.5 | 36 | 66 | 25 | 103 | 110 | 20 | 23 | 30 | G3/4″ |
| VXF2160 | 37 | 48 | 89 | 38 | 45 | 74 | 33.5 | 118 | 125 | 20 | 23 | 30 | G1″ |
| VXF2280 | 28 | 68 | 81 | 58 | 110 | 110 | 62.5 | 174 | 184 | 23 | 25 | 35 | G1-1/2″ |
| NO | Code | Name |
| 1 | VXF2150-06-01 | Körper des Wertes |
| 2 | VXF2150-06-02 | Montage der Membrane |
| 3 | VXF2150-06-03 | Zugfeder |
| 4 | VXF2150-06-04 | Wertdeckung |
| 5 | VXF2150-06-05 | Montage des Eisenkerns |
| 6 | VXF2150-06-06 | O-Ring |
| 7 | VXF2150-06-07 | Frühling |
| 8 | GB70-85 | Dichtung |
| 9 | GB859-87 | Socket-Sechskant-Schrauben |
| 10 | VXF2150-06-08 | Assenbly von Eisenkern |
| 11 | VXF2150-06-09 | Frühling |
| 12 | VXF2150-06-10 | Spule |
| 13 | VXF2150-06-11 | Namensschild |
| 14 | VXF2150-06-12 | Clip |
| Modell | A | B | C | D | E | F | G | H | I | J | K | L | P |
| VXF2150 | 33 | 40 | 85 | 32.5 | 36 | 66 | 25 | 103 | 110 | 20 | 23 | 30 | G3/4″ |
| VXF2160 | 37 | 48 | 89 | 38 | 45 | 74 | 33.5 | 118 | 125 | 20 | 23 | 30 | G1″ |
| VXF2280 | 28 | 68 | 81 | 58 | 110 | 110 | 62.5 | 174 | 184 | 23 | 25 | 35 | G1-1/2″ |
| NO | Code | Name |
| 1 | VXF2150-06-01 | Körper des Wertes |
| 2 | VXF2150-06-02 | Montage der Membrane |
| 3 | VXF2150-06-03 | Zugfeder |
| 4 | VXF2150-06-04 | Wertdeckung |
| 5 | VXF2150-06-05 | Montage des Eisenkerns |
| 6 | VXF2150-06-06 | O-Ring |
| 7 | VXF2150-06-07 | Frühling |
| 8 | GB70-85 | Dichtung |
| 9 | GB859-87 | Socket-Sechskant-Schrauben |
| 10 | VXF2150-06-08 | Assenbly von Eisenkern |
| 11 | VXF2150-06-09 | Frühling |
| 12 | VXF2150-06-10 | Spule |
| 13 | VXF2150-06-11 | Namensschild |
| 14 | VXF2150-06-12 | Clip |
