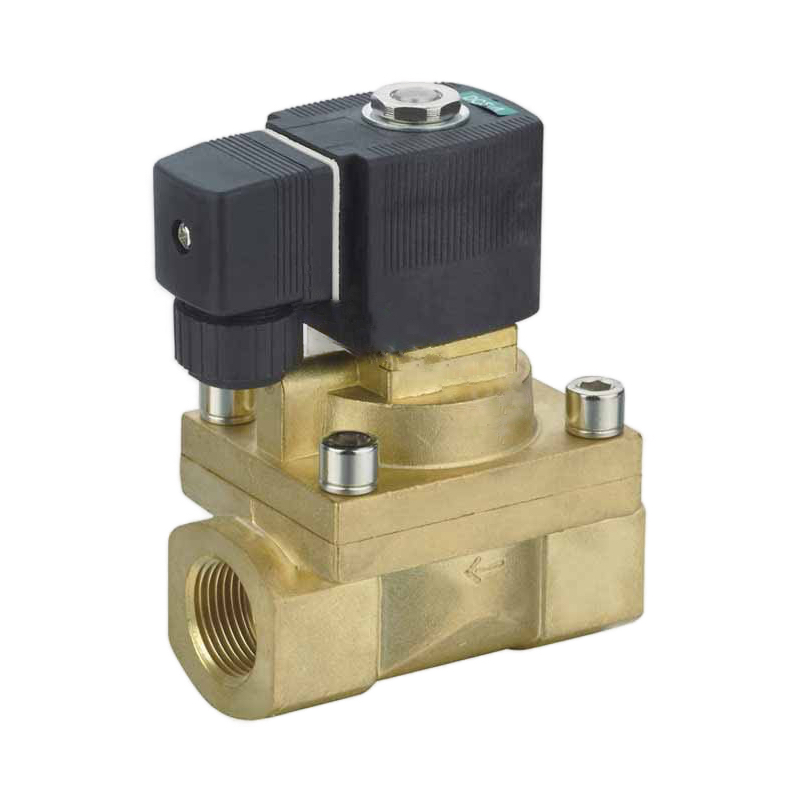

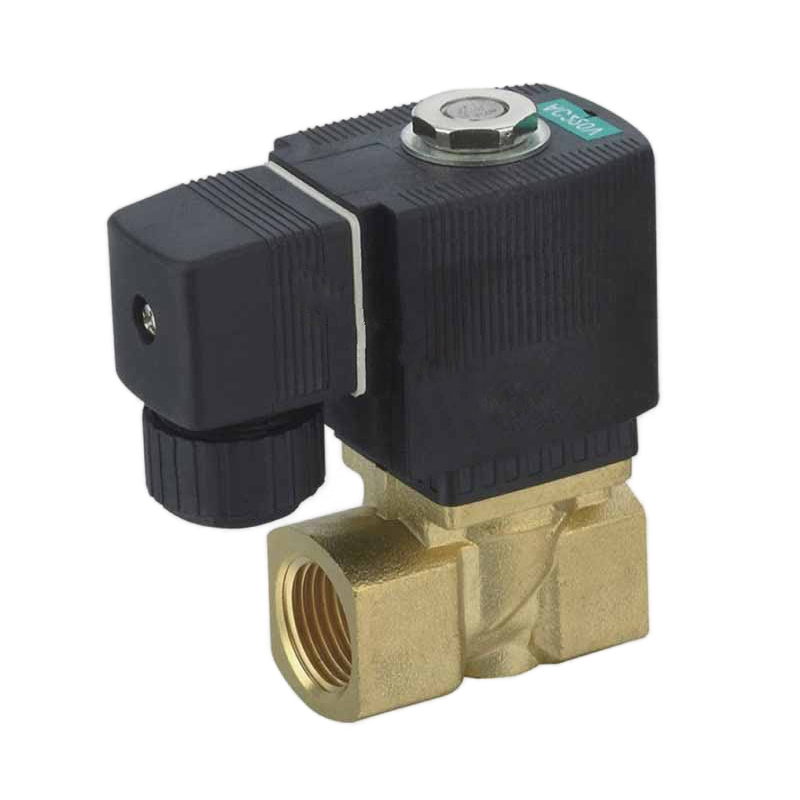

Membranmagnetventil der Serie XC6213 (2/2-Wege NC, Messinggehäuse)

zuverlässige 2/2-Wege-Schließventile für Luft, Wasser und Öl. Diese direktwirkenden Ventile verfügen über robuste Messinggehäuse und eine Membrandichtung, geeignet für Drücke bis zu 1,0 MPa. Erhältlich in verschiedenen Anschlussgrößen (G1/4″-G1″) für den vielseitigen Einsatz in industriellen Rohrleitungen und Fluidsteuerungsanwendungen, die ein zuverlässiges Ein-/Ausschalten erfordern.

Technische Parameter

Modell		XC6213-02	XC6213-03	XC6213-04	XC6213-04	XC6213-06	XC6213-06	XC6213-08
Innere Nennweite (mm)		10			14		25
Port Größe		G1/4″	G3/8″	G1/2″	G1/2″	G3/4″	G3/4″	G1″
Arbeitsdruck (MPa)		0.03~1.0
Umgebungstemperatur		-10~+55
Mittlere Temperatur		-10~+90
Kv-Wert(m3 /h)		2		3.6	8.3	8.3	11	11
Stromverbrauch	AC(VA)	14
	DC(W)	8
Änderung Frequenz (Hz)		≥1				≥0.5
PowerVoltage		AC:50Hz24V,36V,110V,220V, DC:24V,12V

Maßzeichnung

Modell	G	C	F	L	J	A	B	H	K
XC6213-02	G1/4″	38	14	50	26	71	85	35	71
XC6213-03	G3/8″	38	14	50	26	71	85	35	71
XC6213-04	G1/2″	38	14	50	26	71	85	35	71
XC6213-04	G1/2″	45	16	58	31	82	96	35	80
XC6213-06	G3/4″	45	16	58	31	82	96	35	80
XC6213-06	G3/4″	65	18	82	41	96	117	35	90
XC6213-08	G1	65	18	82	41	96	117	35	90
