A mangueira pneumática correta é aquela cujo conjunto instalado completo atende aos requisitos de pressão, temperatura, meio, vazão, movimento, conexão e inspeção da aplicação. Comece pelo ciclo medido e depois selecione uma série de produto e os terminais correspondentes. Uma cor, um nome de polímero ou um valor de pressão de ruptura, isoladamente, não aprova a mangueira.
A ISO 2398:2024 abrange três tipos, três classes e duas categorias de mangueiras de borracha reforçada com tecido para ar comprimido, com escopo até 2,5 MPa (25 bar) e, conforme a classificação, de -40 °C a +70 °C (ISO 2398:2024, 2024). Esses são limites da norma, não classificações universais para todas as mangueiras.
Principais pontos
- Selecione pela pressão de trabalho, nunca pela pressão de ruptura.
- A ISO 2398:2024 chega a 25 bar, mas a classificação exata da mangueira continua determinante.
- Verifique o diâmetro interno e cada engate como partes do caminho de ar.
- Aprove a exposição química e o movimento repetido com base em evidências específicas do produto.

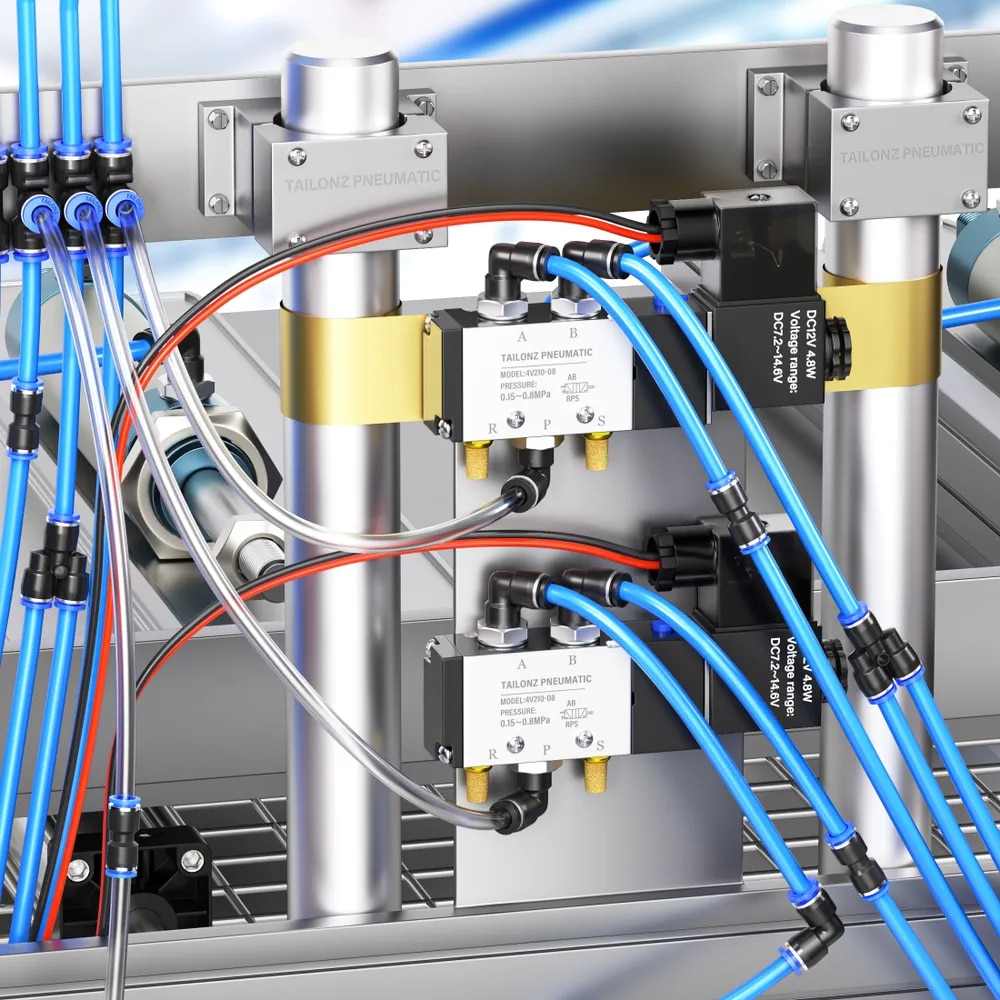

Uma mangueira só se torna um conjunto utilizável depois que suas conexões de extremidade, engates, roteamento, proteção e critérios de inspeção são especificados.
Trate a seleção da mangueira como sete gates de aprovação. Se um deles permanecer sem documentação, a descrição de compra não estará completa.
Sete dados definem a mangueira pneumática correta
A ISO 5774:2023 especifica quatro tipos de mangueiras termoplásticas reforçadas com tecido para aplicações de ar comprimido de -10 °C a +60 °C (ISO 5774:2023, 2023). Esse escopo de temperatura publicado, mais estreito, ilustra a primeira regra: selecione uma construção exata com base em sete dados da aplicação, não em um rótulo genérico como “mangueira termoplástica”.
Construa a especificação da máquina para fora:
| Dado de seleção | Registre antes de escolher a mangueira | Evidência a solicitar |
|---|---|---|
| Pressão | pressão normal, máxima regulada, transiente plausível e vácuo, se aplicável | curva de pressão de trabalho na temperatura real |
| Temperatura | temperatura do ar conduzido, faixa ambiente, calor radiante ou de contato e partida a frio | limites de temperatura e redução de capacidade do produto |
| Meio | qualidade do ar comprimido, óleo do compressor, água, produtos de limpeza, fluido de corte, ozônio e UV | declaração de compatibilidade do tubo, reforço, cobertura e vedações |
| Vazão | demanda de pico, comprimento da mangueira e pressão aceitável no ponto de uso | diâmetro interno, dados de vazão ou queda de pressão e restrição do engate |
| Movimento | curva estática, flexão repetida, torção, arraste, vibração e uso em carretel | raio mínimo de curvatura e evidência de serviço dinâmico específica do modelo |
| Conexões | espigão, crimpagem, terminal reutilizável, desconexão rápida e rosca da porta | combinação aprovada de mangueira e terminal e método de montagem |
| Manutenção | intervalo de inspeção, acesso, isolamento e critérios de remoção | plano documentado de inspeção e substituição |
Uma tabela de seleção é um registro de triagem, não substitui a ficha técnica exata do fornecedor. Para a tubulação fixa da máquina, compare também a mangueira flexível com combinações de tubos e conexões pneumáticas projetadas para essa finalidade. Elas resolvem problemas diferentes de roteamento e movimento.
A RFQ mais segura informa a série da mangueira, o tamanho, os terminais, o comprimento montado, o envelope de operação, a classe de movimento e a documentação necessária. “Mangueira de ar PU azul, 10 mm” deixa a maior parte das variáveis de falha sem controle.
Pressão de trabalho, temperatura e pressão de ruptura
A ISO 2398:2024 permite um escopo máximo de pressão de trabalho de 25 bar para classificações de borracha reforçada abrangidas pela norma. Em contraste, a tubulação de poliuretano TU da SMC informa 0,8 MPa a 20 °C, 0,65 MPa a 40 °C e 0,5 MPa a 60 °C (SMC TU/TIUB, acessado em 2026). Use o menor limite do conjunto, ajustado à temperatura.
O limite determinante pode pertencer à mangueira, a uma conexão de extremidade, a um crimp, a uma abraçadeira, a um engate rápido, a uma união giratória ou a um adaptador de porta. Expresse a regra do conjunto assim:
Aqui, é a temperatura ambiente e do ar conduzido real, é a exposição aos meios interno e externo, e cada valor de é a pressão de trabalho permitida pelo fabricante após a redução de capacidade aplicável. O resultado é um teto de triagem, não uma autorização para operar sem a análise de segurança da máquina.
A pressão de ruptura não é um alvo de operação. O catálogo TU da SMC separa sua curva de pressão de ruptura dos valores máximos de pressão de operação, e a OSHA exige que a pressão segura de operação indicada pelo fabricante não seja excedida para mangueiras e componentes relacionados em sua norma para ferramentas pneumáticas. Selecione pelo limite de trabalho ou operação publicado, não pela curva de ruptura.
Os picos de pressão também importam. Meça-os em um ponto e estado de operação representativos. Um manômetro do regulador observado enquanto a máquina está parada não revela uma queda de pressão a jusante durante o movimento simultâneo dos atuadores, nem mostra um transiente rápido perto de uma válvula em fechamento.
Para máquinas, estabeleça a pressão máxima plausível a partir da arquitetura de alimentação e da análise de falhas. O guia de pressão de trabalho explica por que a classificação do componente, o ajuste do regulador e a pressão dinâmica do atuador não são intercambiáveis.
Qual diâmetro interno da mangueira preserva a velocidade do cilindro e a pressão no ponto de uso?
A norma de construção da OSHA impõe um requisito adicional de dispositivo de segurança na fonte ou no ramal para mangueiras de ferramentas pneumáticas com diâmetro interno superior a 1/2 polegada e, separadamente, proíbe exceder a pressão segura de operação do fabricante (29 CFR 1926.302(b)). O limite é específico do escopo, mas mostra por que o diâmetro interno da mangueira afeta tanto a vazão quanto as medidas de segurança.
Dimensione pela demanda de pico, não pela vazão indicada na placa do compressor. O caminho de ar inclui:
- tubulação ou manifold a montante;
- componentes de isolamento e preparação;
- passagens da válvula e das portas;
- engates rápidos e adaptadores;
- diâmetro interno e comprimento da mangueira;
- porta da ferramenta, do bico ou do atuador;
- restrições de escape durante o retorno do atuador.
A perda total é a soma das perdas dos componentes na mesma condição de operação:
Cada é a queda de pressão medida ou publicada pelo fornecedor em um componente, na pressão de entrada, temperatura e convenção de vazão declaradas. Não insira equações Cv de serviço com líquidos em uma decisão sobre ar comprimido sem um modelo válido de escoamento compressível e condições de referência documentadas.
A mangueira com o maior diâmetro interno não é automaticamente a melhor. Uma linha maior e mais pesada pode aumentar a massa em movimento, o raio mínimo de curvatura e o esforço no terminal. Selecione o menor diâmetro interno que passe no teste de pressão sob demanda com o caminho completo de conexões e depois verifique se seu comportamento mecânico ainda se ajusta à máquina.
Meça a pressão a montante e no ponto de uso durante a pior demanda repetível. Se a perda for excessiva, teste uma mudança por vez: encurte a linha, aumente o diâmetro interno, remova um engate subdimensionado, amplie um ramal restritivo ou aproxime uma válvula do atuador. O guia de diagnóstico de queda de pressão ajuda a separar causas na alimentação, na linha, na válvula e no escape.
Se a passagem necessária ainda não for conhecida, use a Calculadora de diâmetro interno de tubo como triagem preliminar de área e velocidade.
Como o raio de curvatura, a flexão repetida e a torção alteram a seleção?
O catálogo de tubos de poliuretano TU/TIUB da SMC informa raios mínimos de curvatura de 4 a 45 mm nos tamanhos métricos e em polegadas, medidos a 20 °C (SMC TU/TIUB, acessado em 2026). Essa faixa dentro de uma única família mostra por que um multiplicador universal de curvatura ou uma alegação de vida útil não substitui os dados exatos de tamanho e movimento.
O raio mínimo de curvatura é um limite geométrico sob condições especificadas. Ele não promete, por si só, um número de ciclos de flexão. Separe o ciclo de trabalho:
- Roteamento estático: a mangueira é instalada uma vez e sofre movimento limitado.
- Reposicionamento ocasional: operadores ou técnicos movem a mangueira de forma intermitente.
- Flexão repetida: a máquina dobra a mesma zona em todos os ciclos.
- Torção: os pontos de extremidade giram a mangueira em torno do próprio eixo.
- Cadeia porta-cabos ou movimento robótico: vários planos de curvatura, aceleração, abrasão e comprimento controlado interagem.
- Serviço em carretel: enrolamento, desenrolamento, tensão e cargas no conector se repetem.
Para movimentos repetidos, forneça ao fornecedor a geometria móvel, o plano de curvatura, a velocidade, a aceleração, a taxa de ciclos, a pressão, a temperatura, o deslocamento, a massa sem suporte e o intervalo de serviço desejado. Peça evidências da mangueira e da configuração de terminais exatas. Um resultado de laboratório de outra construção não é uma classificação de vida transferível.
Roteie a mangueira para que a curvatura comece afastada da conexão, e não na virola ou no ombro do espigão. Evite torção durante a instalação; adicione uma união giratória somente quando suas classificações de pressão, vazão, meio e movimento forem adequadas ao ciclo. As abraçadeiras devem controlar o movimento sem esmagar a mangueira nem forçar uma articulação na borda da abraçadeira.
A SMC mede o raio mínimo de curvatura do TU/TIUB fechando uma amostra em forma de U a 20 °C até que ela quebre ou seja esmagada. Esse método é específico do produto e estático. Ele não estabelece vida sob flexão repetida, torção, ciclos de pressão ou outra temperatura; portanto, o serviço dinâmico ainda precisa de evidência separada.
Como verificar a compatibilidade química e ambiental?
A ISO 8031:2020 especifica métodos de teste para mangueiras de borracha e plástico condutivas, antiestáticas e não condutivas, incluindo continuidade ou descontinuidade entre terminais metálicos (ISO 8031:2020, 2020). O comportamento elétrico é uma propriedade específica do ambiente; a compatibilidade química ainda exige evidência separada para cada camada exposta e vedação.
Mapeie os caminhos de exposição antes de selecionar o material:
- Dentro do tubo: umidade do ar comprimido, arraste de lubrificante do compressor, produtos de limpeza introduzidos a montante ou outro gás de processo.
- Fora da cobertura: produtos químicos de lavagem, fluido de corte, névoa de fluido de refrigeração, óleos, ozônio, UV, respingos de solda, poeira e condições de limpeza microbiológica ou de zona de alimentos.
- Nas extremidades: revestimento da conexão, material do corpo, vedações, abraçadeiras, virolas, selante de rosca e contato entre metais diferentes.
Uma tabela genérica “PU versus EPDM versus NBR” é apenas uma lista curta de candidatos. O grau do polímero, a formulação do composto, o reforço, a cobertura, a concentração, o tempo de exposição, a temperatura, o esforço mecânico, a permeação e o critério de aceitação podem alterar o resultado.
Para uma RFQ de exposição química, identifique cada produto químico pelo nome exato ou pela referência da ficha de segurança, concentração, temperatura, tipo de contato, duração e ciclo de limpeza. Peça ao fabricante da mangueira a confirmação de compatibilidade do tubo interno, reforço, cobertura e vedações das extremidades. Quando restar incerteza, faça um teste controlado da aplicação e defina antes do início as alterações aceitáveis de massa, dimensões, dureza, resistência, vazamento ou aparência.
A limpeza do ar comprimido é uma questão separada. O guia de qualidade do ar ISO 8573-1 explica as classes de partículas, água e óleo; ele não certifica um composto de mangueira para uma exposição química ou zona higiênica.
A compatibilidade tem duas direções. O ambiente pode danificar a mangueira, e a mangueira pode liberar extraíveis, partículas ou meios permeados no processo. Aplicações críticas precisam responder às duas perguntas.
Como combinar terminais e engates rápidos com a mangueira?
A OSHA exige que ferramentas pneumáticas de potência usadas na construção sejam presas à mangueira ou ao chicote por um meio positivo que impeça a desconexão acidental (29 CFR 1926.302(b)(1)). Essa regra não é uma prescrição universal de projeto de máquina, mas destaca a conexão como um limite de segurança, não como um acessório conveniente.
Aprove a conexão como um sistema:
- diâmetro interno, diâmetro externo, parede, reforço e dureza da mangueira;
- geometria do espigão, haste, virola, abraçadeira ou terminal reutilizável;
- ferramenta de montagem, profundidade de inserção, diâmetro de crimpagem ou especificação da abraçadeira;
- teste de prova ou de aceitação, quando exigido;
- tamanho do corpo do engate, dados reais de vazão, pressão nominal, temperatura, vedações e comportamento de fechamento;
- norma da rosca e método de vedação;
- retenção mecânica e qualquer dispositivo de retenção exigido pela aplicação.
Não misture mangueira e terminais apenas porque os tamanhos nominais coincidem. Uma virola pode comprimir demais uma construção de parede e de menos outra. Uma abraçadeira genérica de rosca sem-fim não substitui automaticamente um crimp, uma cinta ou um sistema de intertravamento especificado.
O tamanho nominal do engate rápido também não revela a passagem efetiva. Compare o par acoplado exato, incluindo o perfil do plugue, e solicite dados de vazão de ar comprimido ou queda de pressão nas condições de referência declaradas. Um corpo maior ainda pode conter uma válvula restritiva ou um plugue incompatível.
Para verificações detalhadas de diâmetro externo, diâmetro interno, dureza e método de conexão, use o guia de compatibilidade entre mangueira e conexão. Em plantas corrosivas, com lavagem ou produtos químicos, o guia de conexões resistentes à corrosão acrescenta verificações de corpo, revestimento, vedação e metais mistos.
As regras de instalação e inspeção fazem parte da especificação
A ISO 8331:2016 é uma diretriz publicada de 13 páginas para selecionar, armazenar, usar e manter mangueiras e conjuntos de mangueiras de borracha e plástico (ISO 8331:2016, 2016). A seleção fica incompleta até que as regras de instalação, armazenamento, inspeção, isolamento, remoção e substituição estejam documentadas para o serviço real.
Antes da instalação, verifique a marcação da mangueira e os terminais contra a lista de materiais aprovada. Inspecione danos de transporte, contaminação, trechos achatados, rachaduras, cortes, bolhas, reforço exposto, superfícies de vedação danificadas, corrosão e posição incorreta de crimpagem ou abraçadeira. Mantenha as tampas no lugar até que o conjunto limpo esteja pronto para conexão.
Durante o roteamento:
- mantenha-se no raio mínimo de curvatura do produto ou acima dele;
- evite torção e não puxe a mangueira esticada;
- deixe comprimento para o deslocamento da máquina e para movimentos relacionados à pressão quando o fabricante os indicar;
- proteja contra bordas, superfícies quentes, respingos, tráfego, enroscos, esmagamento e abrasão;
- apoie o conjunto sem concentrar carga em uma conexão de extremidade;
- mantenha as desconexões acessíveis e evite riscos de tropeço ou bloqueio de corredores.
O guia de organização de mangueiras e segurança no trabalho detalha carretéis, zonas de roteamento, controle de corredores e identificação de linhas.
Defina a frequência de inspeção a partir do risco e da severidade do serviço. A CCOHS orienta usuários de ferramentas pneumáticas a verificar regularmente cortes, bolhas, abrasão ou outros danos e a identificar e substituir imediatamente as mangueiras defeituosas (CCOHS, atualizado em 2025). Para máquinas de produção, transforme esse princípio em um intervalo documentado e critérios de remoção baseados em movimento, exposição, acesso e consequência da falha.
Despressurize e controle a energia armazenada antes da manutenção. Não procure vazamentos com as mãos desprotegidas, reaperte uma conexão energizada, cubra danos da cobertura com fita nem presuma que uma luva externa restaura a integridade de pressão. Se uma mangueira estiver dobrada, puxada em uma extremidade, com reforço exposto, bolhas, rachaduras, abrasão além do limite do fabricante ou reprovação na inspeção, isole-a e aplique o processo de substituição aprovado.
O que deve ser registrado na RFQ e na ficha de aceitação?
A orientação da CCOHS para ferramentas pneumáticas exige o diâmetro e a classificação corretos da mangueira e da conexão e declara uma pressão de trabalho mínima de 1035 kPa (150 psig) ou 150% da pressão máxima do sistema, o que for maior, dentro desse contexto de segurança de ferramentas (CCOHS, atualizado em 2025). Não transfira esse multiplicador cegamente; registre a regra aplicável à aplicação e a classificação exata do produto.
Uma especificação pronta para compras deve incluir:
| Campo da RFQ | Informação exigida |
|---|---|
| Função | circuito da máquina, ferramenta portátil, carretel, robô, cadeia porta-cabos, lavagem ou outro ciclo |
| Mangueira | fabricante, série, tamanho, construção e cor, se necessária para identificação |
| Pressão | normal, máxima, base do transiente, vácuo e regra de projeto aplicável |
| Temperatura | mínimo/máximo do meio e ambiente e exposição a superfície quente ou radiação |
| Meio | qualidade do ar e todos os produtos químicos internos e externos |
| Vazão | demanda de pico, comprimento, pressão necessária no ponto de uso e condições de referência |
| Movimento | geometria da curvatura, deslocamento, velocidade, aceleração, torção, ciclos e abrasão |
| Terminais | terminal exato, virola/abraçadeira, engate/plugue, vedação, rosca e método de montagem |
| Segurança | isolamento, dispositivo de retenção ou segurança quando exigido, proteção e rota |
| Verificação | certificados, marcação, verificação dimensional, teste de vazamento/pressão e teste de vazão |
| Manutenção | intervalo de inspeção, critérios de aposentadoria e substituição aprovada |
Para a aceitação, compare a marcação longitudinal e os números de peça dos terminais entregues com o pedido, verifique o comprimento e a orientação montados, inspecione a qualidade da montagem e execute o teste de vazamento ou pressão especificado sob condições controladas. Se o desempenho de vazão for crítico, registre a pressão no ponto de uso durante o ciclo de demanda acordado. Isso cria uma linha de base para o diagnóstico posterior.
Em nossa experiência, o registro de aceitação mais útil é simples: um número de peça de conjunto aprovado, um envelope de operação, uma condição de teste e uma regra de substituição. Esse registro torna visível uma substituição futura antes que uma mangueira visualmente semelhante entre em serviço.
Perguntas frequentes sobre mangueiras pneumáticas: o que os compradores devem perguntar?
A ISO 2398:2024 abrange mangueiras de borracha reforçada para ar comprimido até 25 bar, enquanto a ISO 5774:2023 define quatro tipos de mangueira termoplástica no escopo de -10 °C a +60 °C. A diferença responde à primeira pergunta do comprador: nenhuma família de material ou número de norma substitui a construção, a classificação, o tamanho, os terminais e as condições de serviço exatos.
Posso selecionar uma mangueira pneumática pela pressão de ruptura?
Não. Selecione a pressão de trabalho permitida pelo fabricante para a mangueira e o conjunto de terminais exatos, na temperatura e condição de meio reais. A Parker descreve explicitamente a pressão de ruptura como um valor de teste de fabricação, não como permissão para operar acima da pressão máxima de trabalho. Inclua transientes plausíveis e os requisitos de segurança da máquina antes de aprovar a classificação.
O raio mínimo de curvatura publicado basta para flexão repetida?
Não. O raio mínimo de curvatura é um limite geométrico do produto sob condições declaradas, não uma promessa universal de vida em ciclos. Para movimentos repetidos, forneça ao fornecedor a geometria da curvatura, o deslocamento, a taxa, a aceleração, a pressão, a temperatura, a torção, a abrasão e o intervalo de serviço necessário. Solicite evidências para o tamanho e a configuração de terminais exatos.
Uma única tabela de compatibilidade química pode aprovar a mangueira?
Não. Uma tabela pode fazer uma lista curta de materiais, mas a aprovação final deve abranger o composto do tubo interno, o reforço, a cobertura, os materiais das extremidades e as vedações exatos. Informe a identidade química, a concentração, a temperatura, a duração e se a exposição é interna, externa, intermitente ou contínua. Uma incerteza crítica exige um teste de aplicação definido antes da liberação.
O engate rápido deve ter o mesmo tamanho nominal da mangueira?
O tamanho nominal, sozinho, não basta. Combine o perfil do plugue, as vedações, as classificações de pressão de trabalho e temperatura, o meio, o comportamento de fechamento, a retenção mecânica e o fluxo de ar efetivo do par acoplado. Verifique os dados publicados de queda de pressão do ar comprimido e depois meça a pressão no ponto de uso durante a demanda de pico, porque mangueira, terminais, válvula e engate atuam juntos.
