如何選擇完美的氣動軟管，兼顧最大安全性與效能？

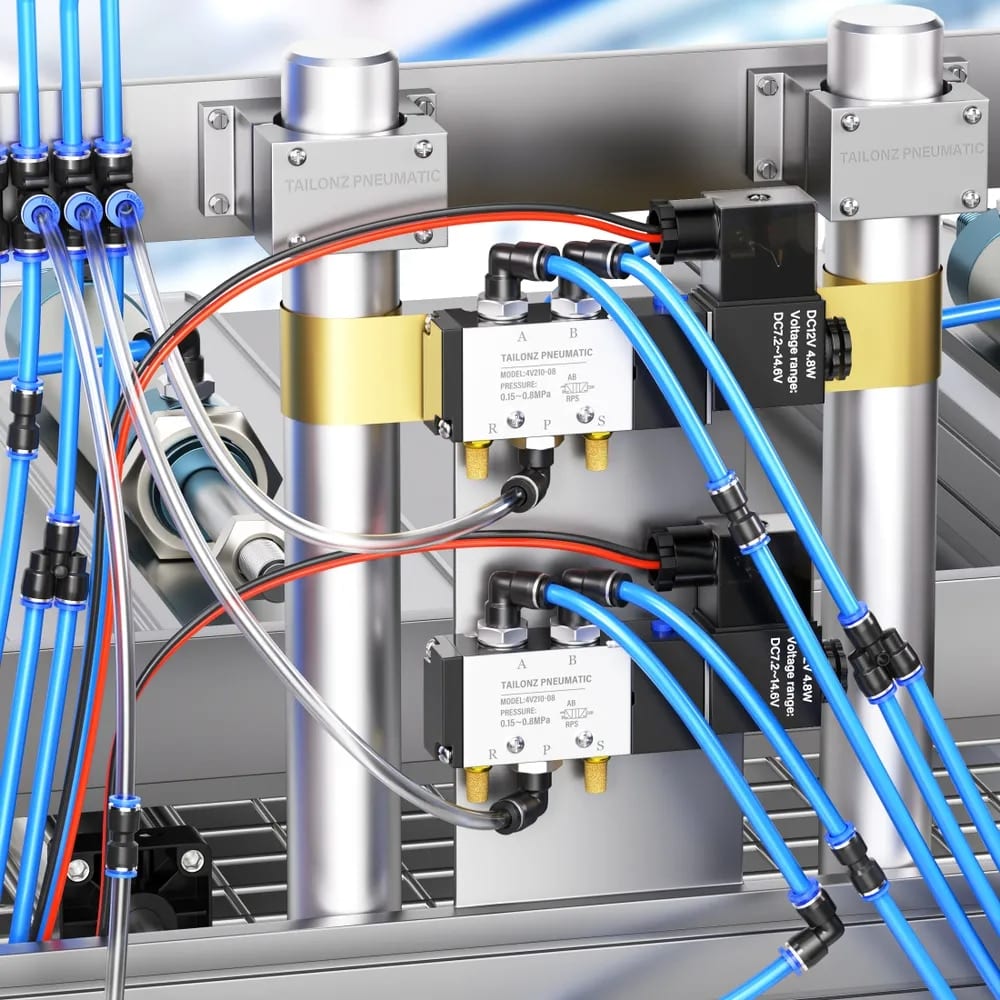

正確的氣動軟管，是其完整安裝組合件符合應用壓力、溫度、介質、流量、動作、連接與檢查要求的那一款。先從已量測的工作條件開始，再選擇產品系列與相配端部，並把實際路徑與使用點需求一併納入。單靠顏色、聚合物名稱或爆破壓力數字，不能核准這條軟管，也不能證明已安裝的整組元件適合投入服務。

ISO 2398:2024 涵蓋用於壓縮空氣的 3 種類型、3 個等級與 2 個類別紡織增強橡膠軟管，範圍延伸至 2.5 MPa（25 bar），且依分類可涵蓋 -40°C 至 +70°C（ISO 2398:2024，2024）。這些是標準邊界，不是每一條軟管的通用額定值；確切分類、尺寸、溫度降額與端部組合仍然決定可用限制。

重點摘要

• 依實際工作壓力與可信瞬時壓力選擇，絕不要依爆破壓力選擇。
• ISO 2398:2024 可達 25 bar，但仍由確切軟管分類、溫度與組合件額定值主導。
• 把內徑、長度與每一個快速接頭都視為氣流路徑的一部分加以檢查。
• 化學品暴露與反覆動作，必須依具體產品、端部配置與服務條件的證據核准。

只有在規定端部接頭、快速接頭、配線路徑、防護、隔離方式與檢查標準後，軟管才會成為可使用、可追溯且可維護的組合件。

把軟管選型視為七道核准關卡：壓力、溫度、介質、流量、動作、連接與檢查。只要有一道關卡仍未記錄，採購描述就不完整，交付後也無法清楚判定替換品是否等效。

七項輸入資料定義正確的氣動軟管

ISO 5774:2023 規定用於壓縮空氣應用的 4 種紡織增強熱塑性軟管，溫度範圍為 -10°C 至 +60°C（ISO 5774:2023，2023）。這個較窄的公布溫度範圍說明第一項規則：應依七項應用輸入選擇確切結構，不要只用「熱塑性軟管」這類通用標籤，也不要把不同材料家族的範圍混為同一個額定值。

從機台向外建立規格，先記錄正常與最嚴苛的工況，再要求供應商以相同參考條件提供證據：

選型輸入	選擇軟管前要記錄	要求的證據
壓力	正常、最高調節壓力、可信瞬時值，適用時包含真空，以及同時動作時的壓力狀態	實際溫度下的工作壓力曲線與適用降額
溫度	輸送空氣溫度、環境範圍、輻射或接觸熱、冷啟動與熱循環	產品溫度限制、降額資料與測試條件
介質	壓縮空氣品質、空壓機油、水、清潔劑、冷卻液、臭氧、紫外線及製程氣體	內管、增強層、外覆層、端部與密封件的相容性聲明
流量	尖峰需求、軟管長度、可接受的使用點壓力與參考流量條件	內徑、流量或壓降資料、快速接頭限制與有效通道
動作	靜態彎曲、反覆撓曲、扭轉、拖曳、振動、捲盤使用與循環頻率	最小彎曲半徑、行程與特定型號的動態工作證據
連接	倒鉤、壓接、可重複使用端部、快速斷開、接口螺紋與密封方式	核准的軟管與端部組合、組裝工具及組裝方式
維護	檢查週期、可及性、隔離、儲存與更換判定	有文件的檢查、退役與更換計畫

選型表是篩選紀錄，不是供應商確切資料表的替代品；它應該讓每個假設、參考條件與驗收限制都能回到實際機台條件。固定機台配管也應比較柔性軟管與專為固定配管設計的氣動管路與接頭組合。兩者解決的是不同的配線、壓降與動作問題。

最安全的 RFQ 會寫出軟管系列、尺寸、端部、組裝長度、工作範圍、動作等級與所需文件，並說明需要哪些測試、相容性聲明、標示與替換紀錄。「藍色 PU 空氣軟管，10 mm」仍讓大多數失效變數不受控制，不能作為完整放行規格，也無法在未來替換時證明兩組組合件等效。

工作壓力、溫度與爆破壓力

ISO 2398:2024 對涵蓋的增強橡膠分類，允許最高 25 bar 的工作壓力範圍。相較之下，SMC 的 TU 聚氨酯管列出 20°C 時 0.8 MPa、40°C 時 0.65 MPa、60°C 時 0.5 MPa（SMC TU/TIUB，查閱於 2026）。這些數字不是可以跨產品轉用的通用值；請採用經溫度修正後、與實際介質相符的組合件最低限制。

控制性限制可能來自軟管、端部接頭、壓接、管夾、快速接頭、旋轉接頭或接口轉接頭，且端部或配件的額定值可能比軟管本體更低。每個元件還可能在不同溫度或介質下使用不同的降額曲線，因此必須以同一工況比較整組資料。可將組合件規則表示為：

其中，$T$ 是實際環境與輸送空氣的溫度，$M$ 是內部與外部介質暴露，而每個 $P$ 值都是製造商在適用降額後允許的工作壓力。結果是篩選上限，不是未經機台安全分析、瞬時壓力評估與安裝檢查就可操作的許可。

爆破壓力不是工作目標。SMC TU 型錄將爆破壓力曲線與最高工作壓力值分開，OSHA 也要求在其氣動工具規則範圍內，不得超過製造商規定的軟管與相關元件安全工作壓力。爆破曲線只能說明製造測試邊界，不能授權在最大工作壓力以上使用；應依公布的工作或操作限制選擇，不要依爆破曲線選擇。

壓力尖峰同樣重要。請在具代表性的測點與工作狀態量測，並涵蓋最嚴苛的重複動作。機台閒置時看到的調壓器壓力表，不會顯示多個致動器同時動作時下游壓力崩落，也不會顯示接近關閉閥件時的快速瞬變。

對機械設備，應從供氣架構與故障分析建立最大可信壓力，並把它與軟管及端部的額定值逐項比對。另一份工作壓力指南說明，元件額定值、調壓器設定與致動器動態壓力不能互相替代。

哪種軟管內徑能維持氣壓缸速度與使用點壓力？

OSHA 的建築規則對內徑超過 1/2 英吋的氣動動力工具軟管，增加了來源端或支管安全裝置要求，並另外禁止超過製造商安全工作壓力（29 CFR 1926.302(b)）。這個門檻只適用於特定範圍，但它說明了軟管內徑為何同時影響氣流、使用點壓力與安全措施。

依尖峰需求選擇尺寸，不要依空壓機銘牌流量，也不要只看單一軟管的理論流量。應把從供氣到工具或氣壓缸排氣的完整氣路一起檢查：

• 上游管路或歧管，以及其供氣能力；
• 隔離與空氣處理元件的通道；
• 閥件與接口通道；
• 快速接頭與轉接頭的有效開口；
• 軟管內徑、長度與彎曲狀態；
• 工具、噴嘴或致動器接口；
• 致動器返回時的排氣限制與背壓。

總損失是在相同工作條件下，各元件損失的總和：

每一個 $\Delta p_i$ 都是在聲明的入口壓力、溫度與流量慣例下，某一元件兩端的實測或供應商公布壓降。比較不同資料時必須先對齊參考條件與流量定義；沒有有效的可壓縮流體模型與有文件的參考條件，不要把液體服務的 Cv 方程式直接放進壓縮空氣決策。

內徑最大的軟管不一定最好。更大、更重的管路可能增加移動質量、最小彎曲半徑、固定需求與端部接頭的應力。請選擇能在完整連接路徑下通過需求壓力測試的最小內徑，再驗證其機械行為、配線空間與維護可及性仍適合機台。

在最嚴苛且可重複的需求期間，量測上游與使用點壓力，並記錄當時的流量、溫度、動作與接頭配置。測試點要能代表實際致動器或工具，而不是只讀取遠端調壓器。如果損失過大，一次只測試一項變更：縮短管路、增加內徑、移除尺寸不足的快速接頭、放大受限制的支路，或把閥件移近致動器。壓降故障排除指南有助於分辨供氣、管路、閥件與排氣原因。

工具閥件與流量壓降計算器先依流量、內徑、長度、入口壓力、溫度與粗糙度估算管路壓損，再用量測資料確認完整的軟管與快速接頭路徑。壓降 = C x L x Q^1.85 /（d^5 x P）流量管長等效接頭長度內徑開啟計算工具 ->

如果仍不知道需要的通道尺寸，可使用管路內徑計算器作為初步面積與流速篩選。

彎曲半徑、反覆撓曲與扭轉如何改變選型？

SMC 的 TU/TIUB 聚氨酯管型錄列出公制與英制尺寸的最小彎曲半徑為 4 至 45 mm，於 20°C 量測（SMC TU/TIUB，查閱於 2026）。同一產品家族內就有這樣的範圍，說明通用彎曲倍數、單一比例或壽命主張不能取代確切尺寸與動作資料。

最小彎曲半徑是在指定條件下的幾何限制，本身不會承諾多少次撓曲循環，也不會自動涵蓋扭轉、加速度、磨耗或壓力循環。請區分工作類型：

1. 靜態配線：軟管安裝一次，只承受有限移動，主要檢查固定與彎曲空間。
2. 偶爾重新定位：操作員或維護人員間歇性移動軟管，仍要防止在端部形成折點。
3. 反覆撓曲：機台每一週期都讓同一區域彎曲，循環次數與行程成為必要輸入。
4. 扭轉：端點讓軟管繞自身軸線旋轉，不能只用平面彎曲半徑判定。
5. 拖鏈或機器人動作：多個彎曲平面、加速度、磨耗與受控長度互相作用。
6. 捲盤服務：捲繞、放出、張力與連接器負載反覆出現，需核對整個捲盤組合件。

對反覆動作，請提供供應商移動幾何、彎曲平面、速度、加速度、循環頻率、壓力、溫度、行程、無支撐質量與期望維護週期。要求確切軟管與端部配置的證據，並說明磨耗、污染及替換判定。另一種結構的實驗室結果，不能轉移成此軟管的壽命額定值。

配置軟管時，讓彎曲從接頭之外開始，不要從套筒或倒鉤肩部開始。安裝時避免扭轉；只有在旋轉接頭的壓力、流量、介質與動作額定值適合工作條件時才加裝。管夾應控制移動，不得壓扁軟管、集中端部負荷或在管夾邊緣形成鉸鏈效應。

SMC 會在 20°C 將 TU/TIUB U 形試片逐步閉合，直到斷裂或被壓碎，以量測最小彎曲半徑。這種方法是特定產品的靜態測試，不能建立反覆撓曲、扭轉、壓力循環或不同溫度下的壽命，因此動態服務仍需要另外的證據，不能把這個半徑直接當作循環壽命保證。

應如何驗證化學與環境相容性？

ISO 8031:2020 規定導電、抗靜電與非導電橡膠及塑膠軟管的測試方法，包括金屬端部接頭之間的導通或不導通（ISO 8031:2020，2020）。電氣行為只是環境專用的一項特性；化學相容性、機械耐久與製程潔淨度仍需為每一個暴露層與密封件提供獨立證據。

選擇材質前，先繪製內部、外部與端部的暴露路徑，再逐項確認濃度、時間與溫度：

• 管內：壓縮空氣水分、空壓機潤滑油帶入、上游導入的清潔劑或其他製程氣體，以及可能滲透的介質。
• 外覆層外側：沖洗化學品、切削液、冷卻液霧、油品、臭氧、紫外線、焊接飛濺、粉塵，以及微生物或食品區清潔條件。
• 端部：接頭鍍層、本體材質、密封件、管夾、套筒、螺紋密封劑與異種金屬接觸，這些都可能成為失效路徑。

通用的「PU 對 EPDM 對 NBR」表格只能作為初步篩選。聚合物等級、混合配方、增強層、外覆層、濃度、暴露時間、溫度、機械應力、滲透與驗收標準都可能改變結果，因此不能把材質名稱當成最終核准。

對化學品暴露 RFQ，應以確切名稱或安全資料表識別每一種化學品，並記錄濃度、溫度、接觸類型、持續時間與清潔週期。要求軟管製造商確認內管、增強層、外覆層與端部密封件的相容性。若仍有不確定性，應進行受控應用測試，並在開始前定義質量、尺寸、硬度、強度、洩漏或外觀的可接受變化，再依結果放行。

壓縮空氣潔淨度是另一個問題。ISO 8573-1 空氣品質指南說明微粒、水與油等級；它不能為軟管配方的化學暴露、可萃取物或衛生區使用提供認證。

相容性有兩個方向。環境可能損壞軟管，而軟管也可能向製程釋放可萃取物、微粒或滲透介質。關鍵應用需要同時回答這兩個問題，並把可接受的變化與驗收方法寫在放行紀錄中。

端部與快速接頭應如何配對軟管？

OSHA 要求建築工地的氣動動力工具，以能防止意外脫離的正向方式固定在軟管或短軟管上（29 CFR 1926.302(b)(1)）。這項規則不是通用的機台設計處方，但它凸顯連接是安全邊界，不是方便的配件；在其他機台應用也應以同樣的失效後果思維審查。

應以系統方式核准連接，不能只看軟管或接頭其中一件：

• 軟管內徑、外徑、壁厚、增強層與硬度；
• 倒鉤、管柄、套筒、管夾或可重複使用端部的幾何；
• 組裝工具、插入深度、壓接直徑或管夾規格；
• 必要時的耐壓、洩漏或驗收測試及其參考條件；
• 快速接頭本體尺寸、實際流量資料、壓力額定值、溫度、密封件與關閉行為；
• 螺紋標準、密封方式與拆裝限制；
• 機械保持力，以及應用所需的任何限制裝置或防脫措施。

不要只因公稱尺寸相同，就混用軟管與端部。套筒可能過度壓縮一種壁厚結構，卻對另一種壓縮不足。通用蝸桿式管夾也不能自動取代指定的壓接、束帶或互鎖系統，除非供應商明確核准該組合。

快速接頭的公稱尺寸同樣不能揭示有效通道。請包含插頭外形，比較確切的配對組合件，並要求聲明參考條件下的壓縮空氣流量或壓降資料。較大的本體內部仍可能有受限制的閥或不相容插頭，配對後才是實際的氣流與關閉行為。

需要詳細檢查外徑、內徑、硬度與連接方式時，請使用軟管與接頭相容性指南。在腐蝕性沖洗或化學工廠中，耐腐蝕接頭指南還會加入本體、鍍層、密封件與混合金屬檢查，讓端部選型與軟管選型使用同一組證據。

安裝與檢查規則必須寫進規格

ISO 8331:2016 是一份 13 頁的公布指南，說明橡膠與塑膠軟管及軟管組合件的選擇、儲存、使用與維護（ISO 8331:2016，2016）。在為實際服務條件記錄安裝、儲存、檢查、隔離、拆卸與更換規則前，選型並未完成；交付文件也應能支持後續檢查與替換。

安裝前，依核准物料清單核對軟管標示、尺寸、端部與組裝方向。檢查運輸損傷、污染、壓扁區段、裂紋、切口、鼓泡、暴露的增強層、受損密封面、腐蝕，以及錯誤的壓接或管夾位置。直到潔淨組合件準備連接前，都要保持端蓋在位，以免異物進入。

配線時：

• 維持在產品最小彎曲半徑以上，並預留實際配線所需的空間；
• 防止扭轉，避免將軟管拉得過緊或讓端部承受拉力；
• 在製造商指出的情況下，為機台行程與壓力造成的移動預留長度；
• 防護邊緣、高溫表面、飛濺、通行、勾掛、擠壓與磨耗；
• 支撐組合件，避免將負載集中在端部接頭或套筒；
• 保持斷開處可觸及，並防止絆倒或阻塞走道。

軟管整理與工作場所安全指南更詳細說明捲盤、配線區、走道控制與管路識別。

依風險與服務嚴苛度設定檢查頻率。CCOHS 建議氣動工具使用者定期檢查軟管是否有切口、鼓包、磨耗或其他損傷，並立即標記及更換有缺陷的軟管（CCOHS，更新於 2025）。對生產機械，應依動作、暴露、可及性與失效後果，把這項原則轉換成有文件的週期、判定人員與拆換標準。

維護前先洩壓並控制儲存能量。不要用裸手找洩漏、在帶壓連接上重新鎖緊、用膠帶覆蓋外覆層損傷，或假設外套管能恢復壓力完整性。如果軟管扭折、端部被拉扯、增強層暴露、鼓泡、裂開、磨耗超過製造商限制或檢查失敗，應將其隔離並執行核准的更換程序，不能以外觀暫時正常作為繼續使用的理由。

RFQ 與驗收表應記錄哪些內容？

CCOHS 的氣動工具指南要求使用正確直徑與額定值的軟管和接頭，並在該工具安全情境下規定最低工作壓力為 1035 kPa（150 psig）或系統最高壓力的 150%，取較高者（CCOHS，更新於 2025）。這個數字屬於特定氣動工具安全情境，不能取代其他機台的工程分析。不要盲目套用這個倍數；應記錄主導應用規則與確切產品額定值。

可直接採購、交付後也能驗收的規格應包含：

RFQ 欄位	必要填寫內容
功能	機台迴路、可攜工具、捲盤、機器人、拖鏈、沖洗或其他工況，以及預期動作方式
軟管	製造商、系列、尺寸、結構；需要識別時記錄顏色與管身標示
壓力	正常、最高、瞬時壓力基準、真空、適用設計規則與降額條件
溫度	介質與環境最低／最高溫度、高溫表面、輻射暴露與冷啟動
介質	空氣品質，以及每一種內部與外部化學品、濃度與接觸週期
流量	尖峰需求、長度、所需使用點壓力、流量與參考條件
動作	彎曲幾何、行程、速度、加速度、扭轉、循環、磨耗與無支撐質量
端部	確切端部、套筒／管夾、快速接頭／插頭、密封件、螺紋、組裝工具與組裝方法
安全	隔離、必要時的限制或安全裝置、防護、路徑保護與斷開控制
驗證	證書、標示、尺寸檢查、組裝方向、洩漏／壓力測試、流量測試與參考條件
維護	檢查週期、退役標準、核准替換品與紀錄保存方式

驗收時，將交付品的管身標示與端部料號對照訂單，確認組裝長度與方向，檢查施工品質，並在受控條件下執行指定的洩漏或壓力測試。測試結果要連同測試介質、溫度、入口壓力、保持時間與判定限制保存。如果流量性能很重要，應在約定的尖峰需求週期中記錄使用點壓力、入口條件與接頭配置，為後續故障排除建立可重複的基準。

依我們的經驗，最有用的驗收紀錄很簡單：一個核准的組合件料號、一個工作範圍、一個測試條件與一條更換規則，必要時再附上量測點與照片。這份紀錄能讓未來的替換在外觀相似的軟管投入服務前就被看見，也能讓維護人員知道應比較哪些等效條件。

氣動軟管常見問題：採購人員應該問什麼？

ISO 2398:2024 涵蓋最高 25 bar 的增強橡膠壓縮空氣軟管；相較之下，ISO 5774:2023 在 -10°C 至 +60°C 的範圍內定義 4 種熱塑性軟管類型。這個差異回答了採購人員的第一個問題：任何材質家族或標準編號，都不能取代確切結構、分類、尺寸、端部與服務條件。

可以依爆破壓力選擇氣動軟管嗎？

不可以。應依確切軟管與端部組合件在實際溫度及介質條件下，製造商允許的工作壓力選擇。Parker 明確說明爆破壓力是製造測試值，不是允許超過最大工作壓力的依據。核准額定值前，應納入可信的瞬時壓力與機台安全要求。

型錄公布的最小彎曲半徑足以應付反覆彎曲嗎？

不一定。最小彎曲半徑是在指定條件下的幾何產品限制，不是通用的循環壽命保證。對反覆動作，應提供供應商彎曲幾何、行程、速率、加速度、壓力、溫度、扭轉、磨耗與所需維護週期，並要求確切軟管尺寸與端部配置的證據。

一張化學相容性表就能核准軟管嗎？

不可以。相容性表可以篩選材質，但最終核准必須涵蓋確切內管配方、增強層、外覆層、端部材質與密封件。請聲明化學品身分、濃度、溫度、持續時間，以及暴露是內部、外部、間歇或連續。關鍵不確定性應在放行前透過定義好的應用測試確認。

快速接頭應該與軟管使用相同的公稱尺寸嗎？

只看公稱尺寸不夠。應匹配插頭外形、密封件、工作壓力與溫度額定值、介質、關閉行為、機械保持力，以及配對組合件的有效氣流。先檢查公布的壓縮空氣壓降資料，再於尖峰需求期間量測使用點壓力，因為軟管、端部、閥件與接頭會共同作用。

來源與技術參考資料

• ISO 2398:2024，紡織增強壓縮空氣用橡膠軟管。涵蓋類型、等級、類別與工作範圍邊界。查閱於 2026-07-27。
• ISO 5774:2023，壓縮空氣應用用紡織增強熱塑性軟管類型。涵蓋熱塑性軟管類型與公布溫度範圍。查閱於 2026-07-27。
• ISO 8031:2020，電阻與導電性的測定。說明導電、抗靜電及非導電軟管的電氣測試方法。查閱於 2026-07-27。
• ISO 8331:2016，選擇、儲存、使用與維護指南。提供軟管與組合件的選擇、儲存、使用、檢查和維護方向。查閱於 2026-07-27。
• OSHA 29 CFR 1926.302，動力手工具。提供建築工地氣動工具軟管、連接與安全工作壓力要求，並說明適用範圍。查閱於 2026-07-27。
• CCOHS，動力手工具：氣動工具基本安全。涵蓋軟管檢查、額定值、接頭與缺陷品更換原則。更新於 2025-08-04；查閱於 2026-07-27。
• SMC，TU/TIUB 聚氨酯管。提供特定尺寸的壓力、溫度、爆破與彎曲半徑資料，以及產品測試條件。查閱於 2026-07-27。
