如何依特定軟管類型選對氣動接頭，以發揮最佳系統性能？
氣動接頭與軟管的相容性，是指依照氣管或軟管的精確資料選配接頭，而不是只看標示尺寸或材料名稱。連接方式、受控直徑、管壁、硬度、壓力、溫度、介質、動態條件與安裝方法都必須相符。用手插得進去並不能證明相容，管材仍可能失效。
快插接頭是夾持氣管外徑的連接件。倒鉤軟管接頭以軟管內徑形成夾持介面，並搭配指定的管夾或壓接方式。壓縮式接頭則是一套由螺帽、卡套、內襯、接頭本體與管材共同組成的系統，必須採用經核准的同一種裝配方法。
重點摘要
- ISO 14743:2020 涵蓋外徑 3 至 16 mm 熱塑性塑膠管的完整快插接頭組件。
- 必須核對確切的接頭系列、管材、尺寸、壓力、溫度與介質。
- 選型應以工作壓力為準。
- 對實際組裝的零件，應遵循製造商所規定的插入、管材支撐、扭矩、夾持、壓接、檢查與重新連接程序。
採購時必須把整個連接介面視為一個完整單元。經核准的組合應包含接頭型錄料號、氣管或軟管規格、安裝方法與驗收測試。記錄這套組合，可避免維修人員換上外觀相似、但硬度、壁厚或公差不同而改變連接性能的管材。
氣動接頭與軟管之間必須匹配哪些條件？
ISO 14743:2020 涵蓋外徑 3 至 16 mm（包括英制尺寸）的熱塑性塑膠管完整快插接頭組件，並建立統一的組件測試方法（ISO，ISO 14743:2020，2020）。應依完整組件的實際工作條件核准選型，而不是依材料的刻板印象判斷。
只對尺寸還不夠。
核准連接前，請檢查以下七個介面條件：
- 連接方式：快插、壓縮、倒鉤加管夾、壓接或快速接頭。
- 受控尺寸：多數快插接頭以氣管外徑為準；許多倒鉤接頭以軟管內徑為準；壓縮式系統則可能同時受外徑、內徑、壁厚、卡套幾何形狀或內部支撐件控制。
- 材料與硬度：PU、PA、PE、PVC、含氟聚合物、橡膠配方，或製造商核准的其他材料。
- 壓力與溫度：正常值、最大值、突波、真空、環境與介質條件。
- 流體相容性：壓縮空氣品質、水、油、清潔化學品或製程介質。
- 機械工作條件：振動、彎曲、拉伸負載、反覆拆接與分支管重量。
- 氣口介面：NPT、BSPT/R、BSPP/G、公制或其他螺紋與密封方式。
Parker 現行快插接頭型錄說明了為何必須確認系列。某一系列列出可相容聚乙烯、聚丙烯、半硬質尼龍與 Shore A 94 聚氨酯管材，其他系列則有不同的材料清單與額定值（Parker，Push-to-Connect Fittings，資料擷取日期：2026 年）。單憑材料名稱不能核准組合。

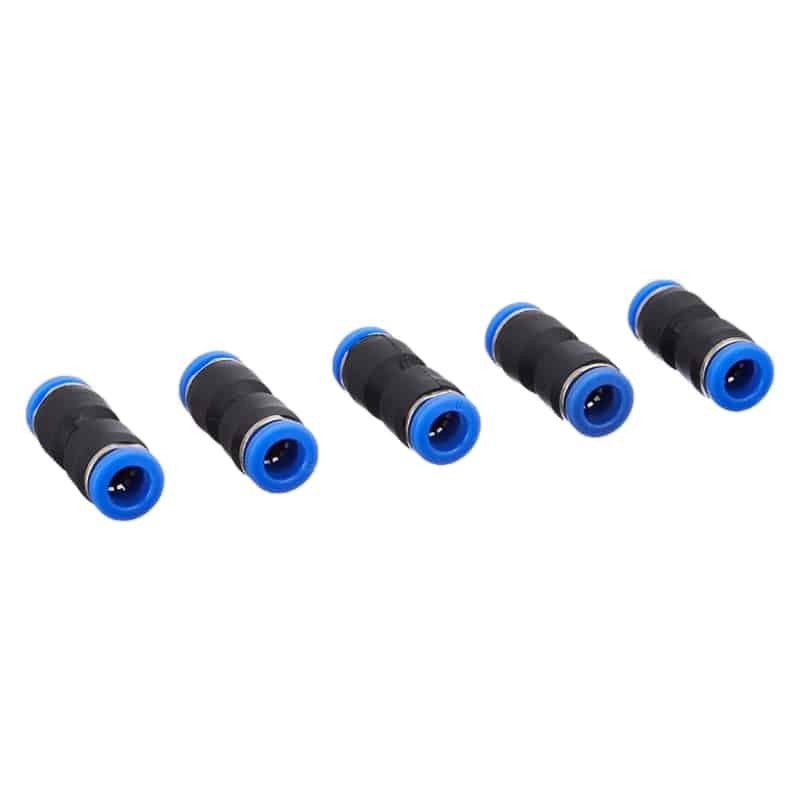

直通接頭可連接經核准的氣管。外觀相似並不代表兩個接頭系列都能接受相同的硬度、製造公差、表面狀態、工作週期或壓力－溫度範圍。
哪些接頭類型適合 PU、尼龍、PE、PVC 與橡膠管？
在其產品條件限制下，SMC KQ2 快插系列列出五種適用的熱塑性管材：FEP、PFA、尼龍、軟尼龍與聚氨酯（SMC，KQ2 One-touch Fittings，資料擷取日期：2026 年）。正確選擇必須來自確切產品資料表；材料的一般印象只能用來初選，不能作為最終核准依據。
外觀相同的零件，性能可能不同。
| 氣管或軟管的起始條件 | 常見連接方式初選 | 必須確認的事項 |
|---|---|---|
| 聚氨酯氣管 | 製造商核准的快插接頭；指定的壓縮式系統 | Shore 硬度、外徑公差、壁厚、溫度降額、管材支撐 |
| 尼龍或聚醯胺氣管 | 經核准可搭配該 PA 等級的快插或壓縮式系統 | 硬質或軟質尼龍、濕度與溫度影響、最小彎曲半徑、外徑與內徑 |
| 聚乙烯氣管 | 相容的快插接頭或專用壓縮式接頭 | 密度／等級、潛變、壓力－溫度曲線、化學品暴露 |
| PVC 或軟質乙烯軟管 | 倒鉤接頭、管夾或列明適用的壓縮式系統 | 軟管內徑、管壁柔軟度、塑化劑相容性、管夾或卡套範圍 |
| 橡膠軟管 | 倒鉤加管夾、壓接組件或列明適用的可重複使用接頭 | 橡膠配方、補強層、軟管內／外徑、外覆層、管夾或壓接規格 |
| FEP 或 PFA 氣管 | 產品專用快插或壓縮式連接 | 滲透、冷流、溫度、表面狀態、核准的內襯或支撐件 |
請核對料號。
比較快插接頭系列時，應把每份管材清單與壓力－溫度表視為該系列專用資料。
以上只是篩選方向，不是通用配對。例如 Parker 黃銅倒鉤接頭 1295HB-6-6 列明適用於 GPH 與橡膠軟管，軟管介面為 3/8 inch，該型錄配置的最高額定壓力為 150 psi（Parker，1295HB Brass Hose Barb Fitting，資料擷取日期：2026 年）。這不代表每一種倒鉤都適合所有橡膠軟管。同樣地，「PU」並不是尺寸特性完全相同的單一材料。某份快插型錄可能核准 95A 管材，卻要求較軟結構加裝支撐件；另一種壓縮式系統可能只能搭配自家卡套與內襯。應要求供應商提供可接受的管材系列，或完整尺寸與材料規格，而不是只寫 PU 兩個字母。
嚴苛環境還需要檢查接頭本體與密封件。不鏽鋼氣動接頭指南說明 304／316L 選擇、密封材料、清潔環境與異種金屬接點。
外徑、內徑、硬度與壁厚如何影響選擇？
ASTM D2240:2021 規定 12 種壓痕硬度計試驗類型，並提醒硬度讀值與材料基本性質之間不存在簡單對應關係（ASTM，D2240-15(2021)，2021）。硬度只是相容性條件之一，不能取代接頭製造商核准的管材、外徑公差或壁厚規格。
不要混淆這些尺寸。
大多數快插連接由外徑控制
夾爪或夾持環咬住氣管外徑，內部密封圈也在同一表面形成密封。標稱尺寸相近的氣管，若外徑偏小、失圓、刮傷、膨潤，或對該保持結構而言過軟，仍可能洩漏或脫管。公制與英制尺寸尤其容易混淆：6 mm 不等於 1/4 inch，8 mm 也不等於 5/16 inch。應採用管材供應商規定的方法與公差量測。不可用密封膠或加大插入力來「補救」外徑不足的氣管。
許多倒鉤連接與空氣流道由內徑控制
倒鉤軟管接頭通常依軟管內徑、倒鉤幾何形狀、材料柔軟度、補強結構與指定的管夾或壓接系統選型，否則軟管可能滑脫。內徑也會影響節流程度。即使接點不洩漏，小型接頭縮小流道仍可能造成局部壓降。
若尚未確定所需流量，可先用氣管內徑計算器估算所需流道，再核對所選接頭公布的孔徑或流量係數。Cv 選型指南另行說明此選型參數，而接頭流量與效率指南則說明它對整體系統能源效率的影響。
壁厚會影響支撐與壓縮狀態
不同管材的管壁結構並不相同。過薄或過軟的管壁可能被卡套壓扁、在快插密封圈處變形，或需要內部支撐件。較厚管壁可提升剛性，卻會縮小流通面積。只可使用該軟管與接頭系列指定的內襯、卡套、套筒、管夾或壓接工具。
依我們的經驗，反覆脫管往往是介面控制問題，而不是接頭本體有瑕疵。有效的檢查通常很基本：確認公制或英制外徑、切除已刮傷的管端、確認完全插入、消除側向負載，並將管材標示與核准規格逐項比對。這些觀察結果通常比立即更換接頭品牌更具診斷價值。
壓力、溫度與介質才是實際額定值的依據
Parker 的一般選型指南要求軟管工作壓力必須等於或高於系統最高壓力，並明確指出不得用爆破壓力取代工作壓力（Parker，Fittings & Tubing Catalog 0700P，資料擷取日期：2026 年）。已安裝連接的額定值，應以實際溫度與介質條件下最低額定的零件為準。
氣動工作壓力指南說明了調壓器設定值、氣缸氣口動態壓力與元件額定壓力為何是三個不同數值。
工作壓力是選型依據。
請依下列層級檢查：
- 系統最高壓力，包括可能發生的突波、困壓及造成這些狀態的操作模式。
- 實際溫度下氣管或軟管的工作壓力曲線。
- 接頭本體、密封圈、夾爪、卡套、管夾或壓接額定值。
- 氣口、閥、歧管及下游元件的限制。
- 真空工作條件。
- 每一種接液材料對壓縮空氣、壓縮機油、水、清潔化學品及任何可能進入接頭的製程介質是否相容。
例如，SMC KQ2 型錄在指定條件下公布的操作範圍為 -100 kPa 至 1 MPa，耐壓試驗值為 3 MPa（SMC，KQ2 One-touch Fittings，資料擷取日期：2026 年）。耐壓試驗為 3 MPa 並不代表可以長期在 3 MPa 下運轉；正常使用仍應受其工作上限與附帶條件控制。
溫度會改變保持力，熱也會改變配合狀態。熱塑性材料可能軟化、硬化、發生潛變或尺寸變化；彈性體密封件可能失去相容性；軟管補強層與管夾也可能鬆弛。應採用確切氣管與接頭組合的綜合壓力－溫度額定值，不可把一份型錄的壓力上限與另一份型錄的溫度上限拼湊使用。
介質同樣重要。壓縮空氣可能含有水、壓縮機油、清潔化學品或製程污染物。氣管、密封圈、接頭本體、螺紋密封劑、潤滑劑與管夾都必須分別確認。若要確認接頭上游的空氣潔淨度要求，請參閱ISO 8573-1 壓縮空氣品質指南。
各種連接方式的安裝規則
Parker 列出的某款橡膠軟管倒鉤配置額定壓力為 150 psi，其快插接頭型錄則有部分系列依管材不同可達 300 psi（Parker，Brass Hose Barb Fittings，資料擷取日期：2026 年）。這些不同介面需要不同安裝規則；一組通用扭矩或「再轉半圈」無法涵蓋所有接法。
不要猜測。
快插接頭
- 隔離供氣，並排放所有可能保留危險氣動能量的容積。
- 確認核准的管材與精確外徑。
- 使用氣管切刀垂直切斷；壓扁、失圓、嚴重刮傷、受熱損壞或受污染的管端，必須在接觸密封圈前剔除。
- 完全插入。
- 按規定執行拉拔確認，不可同時扭轉氣管。
- 支撐彎頭、三通、垂直下垂管段與振動管路，避免其重量與彎矩施加在夾爪上。
- 依廠內受控程序重新加壓，觀察可重複出現的最大需求狀態，並檢查洩漏或氣管位移。
確認相容性後，如需更深入的洩漏處理程序，請參閱快插接頭安裝指南。

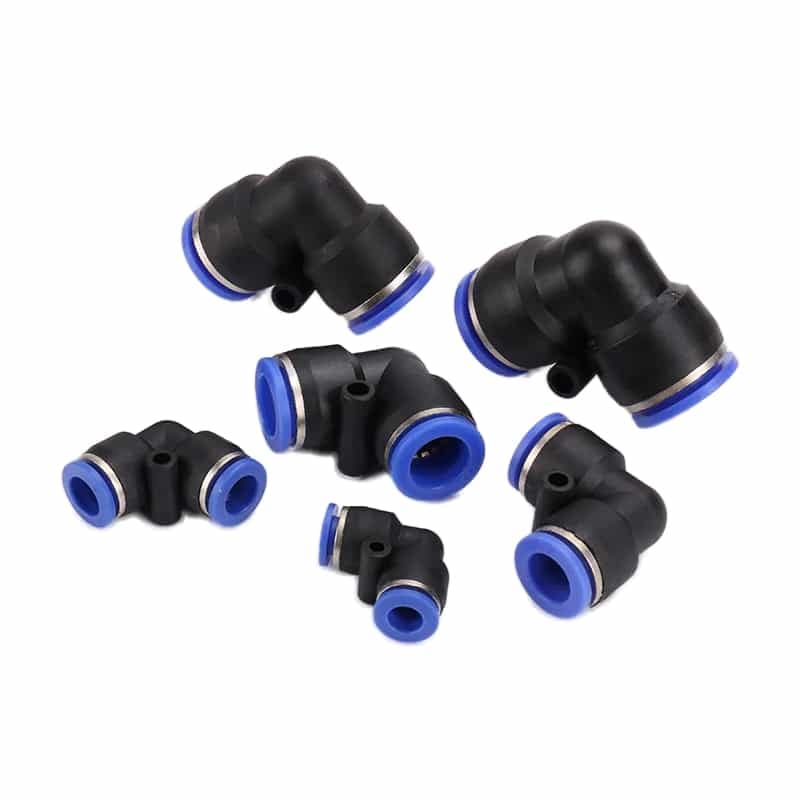

彎頭有助改善配管，但氣管仍須符合製造商規定的最小彎曲半徑並獲得支撐。不可把接頭當成結構托架。
壓縮式接頭
整套系統應採用同一份書面化規範。請遵循確切的裝配說明，包括所需旋轉圈數或扭矩。卡套設計、管材、螺紋、尺寸與重複使用規則各不相同，通用數值並不安全。若製造商採用「手緊後再轉若干圈」的方法，應先標記起始位置。
倒鉤接頭與管夾
必須匹配介面。管夾應安裝在接頭製造商指定的位置，而不是卡在軟管邊緣。尺寸過小的管夾可能割傷或擠壓軟管；過大的管夾則可能在產生所需夾持力之前就已收到底。補強軟管可能需要壓接組件，而不能使用一般維修用管夾。
螺紋氣口
先辨識螺紋形式。錐管螺紋與平行螺紋使用不同密封原理，因此只能使用允許的密封劑與製造商扭矩。不可讓密封帶碎片、過量液態密封劑或金屬碎屑進入流道。
在受規範的維修作業中拆裝任何接頭前，應遵循廠內能源控制程序。OSHA 29 CFR 1910.147 涵蓋氣動能量，並要求危險的儲存或殘餘能量必須釋放、斷開、限制，或以其他方式轉為安全狀態（OSHA，Control of Hazardous Energy，資料擷取日期：2026 年）。
投產前如何驗證連接？
ISO 14743:2020 共 30 頁，目的是為完整快插接頭組件建立統一試驗，而不是為每一個現場安裝指定同一個耐壓試驗值（ISO，ISO 14743:2020，2020）。應依確切產品額定值、迴路風險與設備程序制定生產驗收測試。
流量也必須檢查。
靜止時不洩漏只是其中一種狀態；應測試完整循環。
請使用受控的驗證紀錄：
| 檢查項目 | 驗收證據 |
|---|---|
| 身分識別 | 接頭型錄料號、氣管或軟管料號、尺寸、材料，以及需要時的批號 |
| 前處理 | 垂直切口、清潔表面、正確卡套／內襯／管夾、無可見損傷 |
| 組裝 | 公布的插入深度、裝配方法、壓接尺寸或管夾位置 |
| 配管 | 彎曲半徑、支撐間距，接頭處無拉伸或側向負載 |
| 壓力 | 經完整迴路核准的測試壓力與保持時間 |
| 洩漏 | 依廠內允許的檢測方法，無不可接受的洩漏 |
| 保持力 | 在指定功能測試下，氣管或軟管無位移 |
| 功能 | 達到所需致動器速度、壓力恢復與循環行為 |
測試不得超過最低額定元件的限制。若機械標準或客戶規格要求更高的耐壓測試，必須確認每一項元件與測試程序都明確允許該壓力。
完善的驗收紀錄應同時包含機械與氣動證據。「靜止時沒有氣泡」只能證明一種狀態。還要加入可重複出現的最大需求工況，因為接點即使保持氣密，也可能因流道限制而使致動器變慢。請參閱壓降故障排除指南，以區分接點節流與上游供氣不足。
診斷軟管為何脫落、洩漏或限制流量
Parker 公布的部分快插系列依管材不同可達 300 psi，因此「接頭額定 300 psi」若未附上核准管材與尺寸，仍是不完整的說法（Parker，Push-to-Connect Fittings，資料擷取日期：2026 年）。更換接頭本體前，應先診斷連接介面與操作狀態。
損傷會改變結果；洩漏會浪費壓縮空氣。
| 症狀 | 可能的介面檢查 | 改善方向 |
|---|---|---|
| 氣管脫落 | 外徑錯誤、管材過軟或未核准、未完全插入、夾爪損壞、側向負載 | 恢復核准的管材／接頭組合與配管方式 |
| 氣管端洩漏 | 外徑刮傷或失圓、切口不垂直、密封圈受污染、氣管膨潤 | 切除受損管端或更換氣管；檢查密封圈與插入深度 |
| 螺紋端洩漏 | 螺紋形式錯誤、氣口損壞、密封劑不正確、對心不良 | 辨識螺紋並依確切說明重新安裝 |
| 軟管在倒鉤附近裂開 | 倒鉤過大、管夾造成損傷、彎曲過急、老化或介質不相容 | 更換受損軟管，並修正倒鉤、管夾、支撐或材料 |
| 致動器速度慢 | 內徑過小、彎頭或異徑接頭節流、管路過長、需求量高 | 量測動態壓力並檢討孔徑、流量與管路長度 |
| 受熱或沖洗後失效 | 溫度降額、管材潛變、密封件或化學品不相容 | 重新驗證完整的壓力－溫度－介質組合 |
每一個重複使用的管端都要檢查。夾爪痕跡、縱向刮傷、膨潤、硬化、壓扁或失圓，都可能改變密封與保持力。應遵循接頭製造商的重新連接規則；只有在剩餘管長與配管方式仍足夠時，才可切除受損管端。
氣動接頭匹配有哪些常見問題？
ISO 14743 涵蓋外徑 3 至 16 mm 的氣管，而上述 Parker 倒鉤範例則以 3/8-inch 軟管介面為規格；兩套系統控制的尺寸不同（ISO，2020；Parker，資料擷取日期：2026 年）。必須先確認配對是由外徑、內徑或專有組件所控制。
PU 管與尼龍管可以使用同一款快插接頭嗎？
只有在確切接頭系列同時列明適用這兩種材料，且所選尺寸符合其產品條件時才可以。應檢查硬質或軟質尼龍、PU 硬度、外徑公差、壁厚、溫度，以及是否需要管材支撐件。外徑相近不能證明相容。
6 mm 氣管可以和 1/4-inch 氣管互換嗎？
不可以。NIST 將 1 inch 精確定義為 25.4 mm，因此四分之一英寸是 6.35 mm，而不是 6 mm（NIST，SI Units: Length，資料擷取日期：2026 年）。尺寸錯誤的氣管可能插得進接頭，卻無法符合密封或保持力限制。應依型錄尺寸配對。
接頭額定值是否應比工作壓力高 25%？
不存在適用於所有氣動連接的通用 25% 規則。Parker 要求使用者選擇等於或高於系統最高壓力的公布軟管工作壓力，並納入突波與溫度影響（Parker，Fittings & Tubing Catalog 0700P，資料擷取日期：2026 年）。額外安全裕度必須來自機械標準或風險評估。
可以依爆破壓力選擇軟管嗎？
不可以。Parker 的選型指南要求將系統最高壓力與公布的最高建議工作壓力比較，不得以爆破壓力取代。爆破資料可用於產品資格驗證，但不是正常操作上限。
氣動壓縮式接頭應鎖多緊？
請遵循確切接頭系列、管材與尺寸的製造商裝配說明。有些系統以扭矩為準；有些則規定手緊後的旋轉圈數，或以間隙檢查。通用扭矩表不可靠。
尺寸正確的快插接頭為什麼仍會洩漏？
尺寸只是其中一項條件。還要檢查管材、硬度、外徑公差、表面刮傷、失圓、插入深度、密封圈污染、溫度變化、側向負載，以及管端是否曾被夾持。應依製造商說明更換受損的管材與接頭零件。
請指定確切零件、遵守最低額定值、依書面方法安裝，並同時驗證洩漏與機械功能。這比投產後反覆追查脫管問題更有效率。
作者簡介：Jason Tan 是氣動產品製造工程師。本指南經事實查核，並與 2026 年 7 月 14 日擷取的相關標準及現行製造商資料比對。如需針對特定應用審查，請將接頭系列、氣管或軟管規格、壓力、溫度、介質與安裝條件提供給倍拓氣動。
外部技術資料與擷取日期
ISO 14743:2020，熱塑性塑膠管快插接頭。資料擷取日期：2026-07-14。
Parker，快插接頭。資料擷取日期：2026-07-14。
Parker，接頭與氣管型錄 0700P。資料擷取日期：2026-07-14。
Parker，1295HB 黃銅倒鉤軟管接頭。資料擷取日期：2026-07-14。
SMC，KQ2 快插接頭。資料擷取日期：2026-07-14。
ASTM D2240-15(2021)，橡膠特性硬度計硬度。資料擷取日期：2026-07-14。
OSHA 29 CFR 1910.147，危險能源控制。資料擷取日期：2026-07-14。
NIST，SI 長度單位。資料擷取日期：2026-07-14。
