如何整理與管理氣動軟管，以確保工作場所安全及作業效率？
整理氣動軟管時，應區分固定配氣、機台下垂管、移動軸、攜帶式工具、人員通道與維修環路。每個區域都要採用適合其運動方式的硬體，並管理完整總成的壓力額定值、彎曲半徑、接頭、隔離、檢查與更換狀態。
這項區分很重要。供應手持工具的天花板下垂管，不能用與拖鏈內往復軟管相同的方法管理；也不能只因安裝方便，就用軟管取代設計合宜的固定配氣。良好的軟管管理從應用與運動方式開始，而不是從顏色開始。
氣動軟管是供壓縮空氣使用、通常具有補強層的柔性導管；氣動管路則較輕且多為半剛性，用於閥、歧管與致動器之間；固定管道構成工廠配氣網路。三者需要不同的支撐、防護與檢查決策。
重點摘要
- OSHA 1910.22 要求定期檢查行走與工作表面，並保持無危害狀態。
- ISO 2398:2024 涵蓋最高 2.5 MPa 的壓縮空氣橡膠軟管，但仍以實際產品額定值為準。
- 六區配置稽核比全廠套用同一種收納方法更實用。
- 受損軟管總成應立即停用，不得補綴壓力管路後再投入生產。
工廠在配置前應如何盤點氣動軟管危害？
先從行走表面開始。OSHA 1910.22 要求雇主保持通道清潔有序、定期檢查，並在重新使用前修正危險狀況或設置防護（OSHA 29 CFR 1910.22，現行規則）。因此，軟管穿越走道是配置缺陷，而不只是環境不整潔。
在生產、換線、清潔與維修期間沿線檢查。機台停機時看似暢通的路徑，可能在工具拉至最遠、棧板進入工作區或護門打開時變得危險。標記軟管拖地、反覆彎折、勾掛、摩擦、落在腳下，或被推車與門夾住的位置。
使用六個實務區域：
| 配置區域 | 典型運動 | 主要控制 | 應確認內容 |
|---|---|---|---|
| 固定配氣 | 無 | 妥善支撐的管道或核准固定管路 | 支撐、隔離點、排水、防護 |
| 固定機台下垂管 | 偶爾維修移動 | 管夾、應力消除、受保護的下垂段 | 可達範圍、磨耗、閥門可接近性 |
| 移動機台軸 | 重複受控運動 | 額定拖鏈或工程導向裝置 | 彎曲半徑、扭轉、行程、循環負荷 |
| 攜帶式工具 | 操作員不規則移動 | 伸縮捲盤或高架下垂管 | 有效長度、回捲力、接頭位置 |
| 人員或車輛穿越 | 間歇通行 | 改走高架或採工程防護 | 絆倒、壓潰、撞擊、可視性 |
| 維修環路 | 偶爾拆接或重新定位 | 短而受限制、清楚識別的環路 | 儲存能量、可接近性、錯接風險 |
真正有用的設計單位是配置區域，而不是單條軟管。一條軟管可能穿越多個風險區，每個轉換點都需要自己的控制。例如，高架下垂管在走道上方可能安全，但到達工作台處仍需應力消除。
地面護槽與警示膠帶只能作為最後一道控制。它們可協助處理臨時穿越，但不能消除車輪壓力、交通、污染或軟管移出護槽的可能。永久管路應採永久配置。
哪種配置方法適合固定、動態或移動作業？
ISO 4414:2010 是氣動安全標準第三版，涵蓋設計、組裝、安裝、維護、清潔、可靠運轉與環境考量（ISO 4414，2021 年確認）。此生命週期範圍支持一項簡單原則：配置硬體既要適合運轉，也要方便日後維修。
固定機台下垂管應使用不會切傷、壓扁或集中應力的管夾或支撐，並保留檢查接頭與拆除總成所需空間。若維修人員必須以不自然姿勢拆接，就不要把接頭藏在護罩後方。
依我們的經驗，整齊安裝最常漏掉的是維修可接近性。管路可能支撐完善，卻迫使技術人員跨越運動危害，或在看不清楚時拆接；應檢查維修位置，而不只看生產位置。
反覆直線運動應使用額定拖鏈或其他專為氣動軟管設計的導向裝置。拖鏈可引導並保護移動纜線與軟管，但仍要匹配行程、填充率、軟管直徑、最小彎曲半徑及加速度（igus 拖鏈指引）。靜態線槽不一定能承受數百萬次彎折。
攜帶式工具需要受控的工作長度。高架下垂管或伸縮捲盤通常可讓未使用軟管離開地面，但操作員仍須能覆蓋整個工作區，不讓接頭承受側向拉力，也不能把軟管拉緊。太短會促使人員使用不安全延長管，太長則重新造成絆倒風險。
每個轉換點都問：沒有人握住時，軟管會移到哪裡？重力、回捲力、機台運動與殘留扭轉會決定其停放位置。設計靜止位置時，應與完全伸展位置同樣審慎。
若使用點壓力不足，導致操作員加裝更粗或更長軟管，應先修正配氣根本問題。壓縮空氣系統設計指南說明為何分支、環路與局部需求要一起審查；壓降故障排除指南則協助找出尺寸不足或限制處。

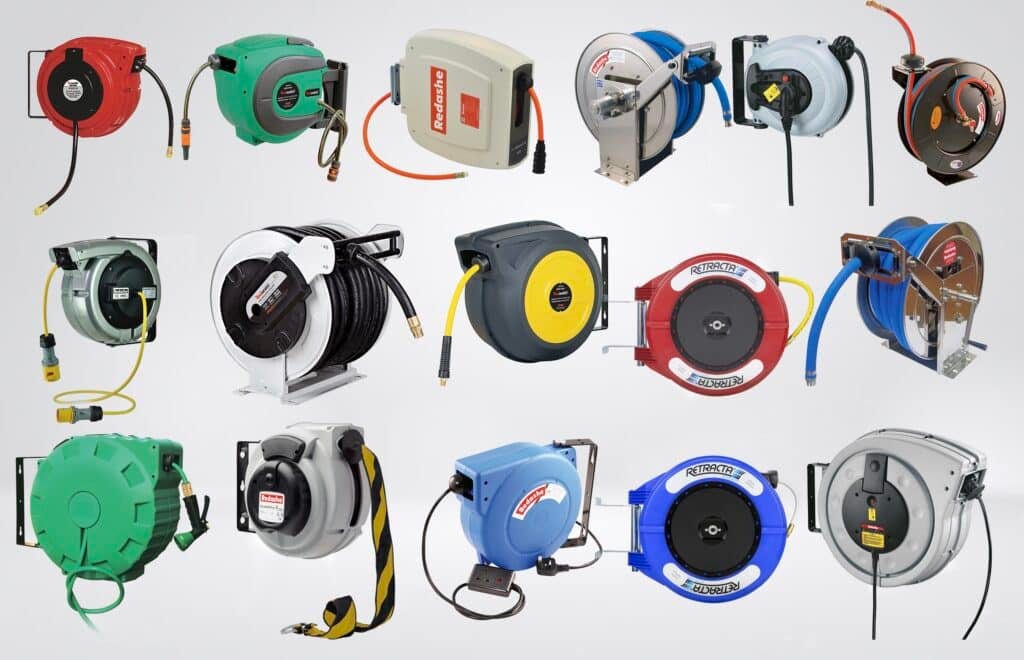

伸縮軟管捲盤應如何選擇與配置？
捲盤是收納與放出裝置，不能取代軟管選型。CCOHS 建議空氣軟管工作壓力至少為 1,035 kPa（150 psig），或系統最高壓力的 150%，取較高者（CCOHS 氣動工具，2025 年修訂）；但仍以軟管及捲盤銘牌為準。
應把捲盤視為總成選型。檢查軟管內徑、可用長度、工作壓力、溫度範圍、旋轉接頭額定值、密封相容性、快速接頭類型、安裝方向、鎖定機構、回捲力與預期循環頻率，再確認峰值工具需求下不會造成不可接受的壓降。
捲盤應安裝成軟管沿預定方向拉出。壁掛捲盤若長期側拉，會磨損導向器與外皮；天花板捲盤要有足夠淨空，避免止擋球、接頭或工具回捲時撞到人員。止擋位置應讓操作員不用攀爬或拉扯接頭即可取得。
捲盤管理兩種長度：收納長度與移動長度。前者影響容量與壓降，後者影響地面暴露、勾掛與操作範圍。安全效益通常來自縮短移動長度；購買最長的捲盤反而可能更難管理。
使用實際工具運轉測試最終安裝。拉出完整有效長度、從不同角度確認回捲、觀察導向器處的軟管，並在峰值流量時量測工具端壓力。週期時間若改變，應審查管徑與限制，而不是未經分析就提高調壓器壓力。
依我們的經驗，這項運轉測試能找出靜態檢查看不到的問題。工具重量會改變拉出角度，旋轉接頭會增加限制，操作員實際使用範圍也可能不同；驗收前至少觀察一個真實工作週期。
軟管選型是總成決策
ISO 2398:2024 定義供壓縮空氣使用的三種類型、三種等級與兩種類別紡織補強橡膠軟管，工作壓力最高 2.5 MPa，依結構不同，工作溫度範圍為 -40°C 至 +70°C（ISO 2398，2024）。不存在通用氣動軟管額定值。
先確認總成實際承受的最高壓力，包括調壓器設定、供壓變化、困住的壓力與合理瞬變。安全總成額定值由最低額定的軟管、接頭、旋轉接頭、捲盤、閥或附件決定。20 bar 軟管不能讓 10 bar 接頭適用於 20 bar。
接著依環境與輸送介質匹配材料：
| 選型因素 | 應回答的問題 | 忽略時常見故障 |
|---|---|---|
| 壓力 | 正常、最高與瞬變壓力是多少？ | 爆裂、接頭脫離、過早疲勞 |
| 溫度 | 軟管處的環境與空氣溫度為何？ | 硬化、軟化、密封損壞 |
| 化學暴露 | 是否有油、清潔劑、冷卻液、臭氧或焊渣？ | 外皮膨脹、龜裂、強度降低 |
| 流量 | 需要多少峰值流量及容許壓降？ | 工具變慢、致動器不穩、浪費壓力 |
| 運動 | 軟管是否持續彎折、扭轉、拖行或撓曲？ | 折扁、扭轉疲勞、外皮磨耗 |
| 潔淨度 | 製程是否有空氣品質或沖洗要求？ | 污染、腐蝕、材質不適用 |
| 連接 | 使用哪種螺紋、接頭規格與約束方式？ | 不匹配、洩漏、意外分離 |
熱塑性軟管也有依結構而定的限制。ISO 5774:2023 涵蓋四種紡織補強熱塑性壓縮空氣軟管，使用溫度為 -10°C 至 +60°C（ISO 5774，2023）。這不表示所有熱塑性軟管可互換，而是更應核對產品資料與標示。
最小彎曲半徑也因產品而異。Parker 建議實際彎曲半徑不得低於額定最小值，因為更急的彎曲會折扁軟管並造成提前失效（Parker 工業軟管安全指南）。除非製造商明確規定，不要套用四倍或六倍直徑等通用規則。
管徑會影響響應與能源使用。內徑過小，工具或致動器用氣時壓力下降；若管路過粗又過長，回路每次都要填充與排空額外容積。管內徑計算器只能做初步流速檢查，之後仍要用實際長度、接頭、快速接頭與需求驗證壓降。
遇到連接材料或環境較複雜時，氣動接頭選型指南提供更完整的相容性清單。
快速接頭、隔離與防甩保護應如何處理？
在營造作業中，OSHA 1926.302 要求內徑超過 1/2 英吋的空氣軟管，在氣源或支路裝設安全裝置，並要求氣動工具確實固定於軟管（OSHA 29 CFR 1926.302，現行規則）。不要把營造規則誤當成所有工廠的通用門檻。
任何工作場所的工程順序都應一致：先隔離供氣、釋放下游儲存空氣，在維修需要時確認零能量，之後才能拆接。OSHA 1910.147 涵蓋維修保養期間的危險能量控制，包括關閉後仍殘留的能量（OSHA 29 CFR 1910.147）。機台專用程序必須定義隔離與驗證步驟。
快速接頭應匹配壓力、流量、介質與接頭輪廓。先洩壓再拆接的接頭可減少分離點的困氣釋放。CCOHS 也建議將公頭裝在工具端、固定連接、更換工具前關閉空氣，並在適當位置使用安全鋼索或防甩繩。
防甩約束不能修復不良連接，只是降低分離後果的第二道控制。確認錨點、安裝長度、相容性、檢查準則，以及約束件是否可能打到附近人員。移動工具的接頭應放在不會反覆撞地或讓軟管急彎的位置。
不要用壓縮空氣測試外觀看似相容但規格未知的接頭。不同輪廓可能只部分接合、鎖定錯誤或限制流量。按區域標準化接頭系列並標示例外；混合系統應使用受控轉接頭，不要臨時堆疊配件。
哪些檢查結果要求立即停用軟管？
CCOHS 於 2025 年修訂的氣動工具指引要求定期檢查空氣軟管是否有切傷、鼓包與磨耗，並標記及更換缺陷軟管。Parker 同樣要求停用受損、折扁或龜裂軟管（CCOHS；Parker 安全指南）。壓力軟管不是補綴後即可復用的零件。
檢查發現以下狀況時應停止使用：
- 切口、裂紋、補強層外露、起泡或嚴重磨耗；
- 折扁、壓平、永久扭轉、壓潰，或彎曲半徑低於額定值；
- 熱損壞、化學膨脹、異常軟化、硬化或變色；
- 接頭或套筒鬆動、腐蝕、裂損或明顯位移；
- 軟管壁、接頭、旋轉接頭或壓接處洩漏；
- 應力消除、護件、捲盤導向器、止擋或防甩約束受損；
- 需要追溯時，識別或壓力標示已無法閱讀；
- 超載、車輛撞擊或接頭脫離後，歷史不明。
標記總成、與可用庫存隔離，並依廠內處置流程處理。更換通常指完整受影響總成，而不是切掉損壞處再裝未核准的現場接頭。若製造商允許現場組裝，必須使用指定軟管、接頭、工具、插入深度、檢查方法與資格程序。
檢查頻率應依風險決定。每班拖過金屬邊緣的軟管，要比一年只開啟兩次的受保護維修環更常檢查。應依製造商指示、循環負荷、環境、故障歷史與法規設定間隔；日曆本身看不到磨耗。
依我們的經驗，接頭區與接頭後第一個彎曲處最值得仔細檢查，因為重量、側拉、操作員使用與振動常在此疊加。也要同時檢查配置硬體；磨損的導向器會損壞之後安裝的每條新軟管。
洩漏同樣重要，但在吵雜工廠中不能只靠聲音判斷。快插接頭洩漏指南說明更安全的檢測與連接確認。不要沿加壓管路用手摸索洩漏。
標籤、顏色與變更控制
ISO 4414 適用於氣動系統設計、安裝、修改、維護與清潔，因此識別不能只在初次建置時有效（ISO 4414，2010）。實用的軟管標籤應把實體總成連結至核准用途、壓力等級、檢查紀錄與隔離點。
標示應讓人不用猜測即可回答：
- 此管路輸送什麼？
- 供應哪部機台、區域或工具？
- 核准壓力或總成規格為何？
- 上游隔離裝置在哪裡？
- 誰負責檢查與更換決策？
- 適用哪個接頭系列或污染等級？
顏色能加速辨識，但不能作為唯一控制。照明、髒污、褪色、色覺差異與廠內含義不一致都可能使其失效。應搭配文字或符號及文件化圖例，並在圖面、保養紀錄、備品總成與隔離點採相同慣例。
當配置變更影響壓力、流量、運動、防護、清潔或可接近性時，應視為工程變更。核准路徑照片可協助維修後復原，但紀錄也要包含軟管規格與連接細節；照片本身看不出額定壓力或材料相容性。
更換單位應是已識別的總成，而非一段匿名軟管。軟管、接頭、旋轉接頭、約束與路徑一起受控，技術人員才能同型更換，並辨認何時替代品需要審查。
軟管管理稽核應如何記錄？
OSHA 1910.22 要求定期檢查行走與工作表面，並迅速修正或防護危險狀況（OSHA 29 CFR 1910.22）。有效的氣動軟管稽核應記錄缺陷、位置、暴露、暫時控制、負責人、期限與結案證據，而不是只有通過或不通過。
沿用初次調查的六個配置區域。每個軟管總成記錄：
- 資產、機台與確切位置；
- 配置類型與運動模式；
- 軟管與接頭識別；
- 工作壓力、溫度、介質與流量要求；
- 最小彎曲半徑與實際最急彎曲；
- 磨耗、壓潰、熱、化學與交通暴露；
- 接頭、旋轉接頭、約束與隔離狀態；
- 檢查結果與停用準則；
- 修正措施、負責人與完成日期；
- 修正後在正常運轉下的驗證。
依後果與暴露程度排序。位於受保護且很少有人進入區域上方的未知軟管，與繁忙走道旁供手持工具使用的相同未知總成，風險不同。應優先處理現有損傷、未受控儲能、地面穿越、車輛暴露、壓力額定不明，以及可能分離的連接。
修正後實際運轉設備。觀察完整行程，從安全位置聆聽洩漏，確認護罩與隔離仍可接近，並檢查操作員是否必須拆掉新配置才能工作。若人員立即把新管夾解開，表示設計需要重新檢討。
進行更廣泛工廠審查時，應把軟管結果連結至 FRL 狀態與使用點壓力及要求的壓縮空氣品質等級。即使地面整理完美，潮濕、髒污或調壓不良的空氣仍會縮短元件壽命。
氣動軟管管理常見問題
ISO 2398:2024 承認多種軟管類型、等級與類別，而不是單一通用規格（ISO 2398，2024）。以下問題同樣要依總成、負荷、環境及適用工作場所規則判斷。
氣動軟管應多久檢查一次？
依風險、製造商指示、運動循環、環境與故障歷史設定間隔。高頻運動、接觸地面、高溫、化學暴露或頻繁拆接的總成應更常檢查。CCOHS 要求定期檢查，但未規定通用月度或年度週期；應記錄廠內頻率，發現損傷趨勢時縮短間隔。
受損氣動軟管可以修理嗎？
有切傷、裂紋、起泡、折扁、壓潰、洩漏或接頭損壞的總成應停用，不得貼膠帶或補綴。只有製造商提供相容元件、工具、組裝指示及檢查準則，且廠內有合格人員與核准程序時，才可現場重新組裝。
高架軟管捲盤一定比地面配置安全嗎？
不一定。位置正確的捲盤可讓未使用軟管離開走道，但過大回捲力、側拉、安裝不良、不合適旋轉接頭或懸掛接頭都會產生新危害。應使用實際工具驗證可達範圍、停放位置、回捲路徑、額定壓力、流量與人員行為。
所有氣動軟管都需要防甩繩嗎？
沒有一條規則適用所有工業用途。OSHA 的內徑超過 1/2 英吋安全裝置要求位於營造工具標準；CCOHS 則建議氣動工具連接使用安全鋼索。先套用工作場所適用法規，再依壓力、尺寸、接頭類型、運動、人員暴露及分離後果決定。
氣動軟管應按固定日曆更換嗎？
不能只看日曆。壽命受壓力循環、溫度、彎折、扭轉、磨耗、化學品、安裝與儲存影響。需要時可建立最長使用政策，但必須搭配依狀態停用準則與可追溯檢查；發生不合格損傷或完整性不確定事件後應立即更換。
指定更換軟管總成時應提供哪些資料？
提供軟管內徑與長度、最高工作壓力、溫度、空氣品質、流量需求、接頭材質、螺紋與快速接頭輪廓、運動方式、最小彎曲半徑、環境暴露、捲盤或旋轉接頭細節及約束要求。若路徑或接頭角度會影響應力，附上連接方向照片或圖面。
最終建議
OSHA 行走表面規則與 ISO 4414 生命週期方法指向同一結論：氣動軟管管理是一套受控系統，不是一次整理活動（OSHA 1910.22；ISO 4414）。先依六個區域盤點、移除現有缺陷，再標準化每套核准總成。
實務順序很清楚：清除人員與車輛路徑、隔離儲存能量、確認壓力與材質相容性、控制運動與彎曲半徑、標準化接頭、定義停用準則並記錄結案。這能改善安全，又不會用整齊線槽掩蓋壓降或維護問題。
