Come organizzare e gestire i flessibili pneumatici per garantire sicurezza ed efficienza operativa?

Organizza i flessibili pneumatici con un audit in 6 zone che copre passaggi, avvolgitori, raggio di curvatura, pressione, giunti, isolamento e criteri di sostituzione.

Condividi
David Li, Consulente tecnico senior, Bepto Pneumatica

Informazioni sull'autore

David Li

Consulente tecnico senior

Sono David, Consulente tecnico senior presso Bepto Pneumatica. Aiuto a verificare i requisiti dei prodotti pneumatici, le applicazioni dei componenti e i dettagli tecnici prima del preventivo.

Articoli dell'autoreDavid@bepto.com

Organizzare i flessibili pneumatici distinguendo distribuzione fissa, calate macchina, assi mobili, utensili portatili, attraversamenti pedonali e anelli di servizio. In ogni zona usare accessori adatti al movimento e controllare pressione nominale dell’intero gruppo, raggio di curvatura, raccordi, isolamento, ispezione e stato di sostituzione.

La distinzione è essenziale: una calata a soffitto per un utensile manuale non si gestisce come un tubo in una catena portacavi, né un flessibile deve sostituire una distribuzione fissa progettata solo perché è più facile da installare. Si parte dall’applicazione e dal movimento, non dal colore.

Un flessibile pneumatico è un condotto flessibile, normalmente rinforzato, per aria compressa. Il tubo pneumatico è una linea più leggera e spesso semirigida tra valvole, collettori e attuatori. La tubazione fissa costituisce la rete di stabilimento. Ciascuna richiede supporti, protezioni e ispezioni differenti.

Punti chiave

  • OSHA 1910.22 richiede ispezioni regolari delle superfici di passaggio e assenza di pericoli.
  • ISO 2398:2024 copre flessibili in gomma per aria compressa fino a 2,5 MPa, ma vale sempre la targa del prodotto reale.
  • Un audit in 6 zone è più utile di un unico metodo di stoccaggio.
  • Togliere dal servizio i gruppi danneggiati: non rattoppare una linea in pressione e rimetterla in produzione.

Come mappare i pericoli prima di definire il percorso?

Partire dalla superficie di transito: OSHA 1910.22 impone passaggi puliti e ordinati, ispezioni regolari e correzione o segregazione delle condizioni pericolose prima del riutilizzo (OSHA 29 CFR 1910.22, norma vigente). Un tubo che attraversa una corsia è quindi un difetto di percorso, non solo disordine.

Percorrere la linea durante produzione, cambio, sanificazione e manutenzione. Un tragitto libero a macchina ferma può diventare pericoloso quando l’utensile raggiunge la massima estensione, entra un pallet o si apre un riparo. Segnare punti di trascinamento, flessione, impiglio, sfregamento, calpestio e schiacciamento da carrelli o porte.

Usare sei zone pratiche:

Zona Movimento tipico Controllo principale Verifica
Distribuzione fissa Nessuno Tubazione sostenuta o linea fissa approvata Supporti, isolamento, drenaggio, protezione
Calata fissa macchina Movimento di servizio occasionale Fascette, scarico di trazione, discesa protetta Portata, abrasione, accesso valvola
Asse mobile Movimento controllato ripetuto Catena portacavi o guida progettata Raggio, torsione, corsa, cicli
Utensile portatile Movimento imprevedibile Avvolgitore o calata aerea Lunghezza utile, forza di richiamo, posizione raccordo
Attraversamento pedonale/veicolare Traffico intermittente Deviazione aerea o protezione progettata Inciampo, schiacciamento, urto, visibilità
Anello di servizio Scollegamento/riposizionamento occasionale Anello corto, trattenuto e identificato Energia accumulata, accesso, errore di ricollegamento

L’unità di progetto utile è la zona di percorso, non il singolo tubo. Un tubo può attraversare più zone e ogni transizione necessita del proprio controllo: una calata può essere sicura sopra la corsia ma richiedere scarico di trazione al banco.

Coperture a pavimento e nastro di segnalazione sono ultime difese. Non eliminano carichi di schiacciamento, ruote, contaminazione o spostamento del tubo fuori dalla protezione. Una linea permanente va instradata in modo permanente.

Quale metodo è adatto a lavoro fisso, dinamico o mobile?

ISO 4414:2010, terza edizione dello standard di sicurezza pneumatica, copre progettazione, assemblaggio, installazione, manutenzione, pulizia, funzionamento affidabile e ambiente (ISO 4414, confermato nel 2021). Scegliere quindi l’hardware pensando sia all’uso sia al servizio futuro.

Per calate fisse usare supporti che non taglino, appiattiscano o concentrino le sollecitazioni. Lasciare accesso a raccordi e smontaggio; non nascondere un attacco dietro un riparo se il tecnico deve scollegarlo in postura scomoda.

Nella nostra esperienza, l’accesso manutentivo è il vincolo più trascurato. Un percorso ordinato può obbligare a raggiungere zone di moto o scollegare senza visibilità. Verificare la posizione di servizio oltre a quella produttiva.

Per moto lineare ripetuto usare una catena portacavi o guida omologata per tubi pneumatici. La catena deve corrispondere a corsa, riempimento, diametro, raggio minimo e accelerazione (guida igus); una canalina statica non è automaticamente adatta a milioni di cicli.

Gli utensili portatili richiedono una lunghezza controllata. Calata o avvolgitore tengono il tubo inutilizzato lontano dal pavimento, ma devono consentire tutta l’area di lavoro senza caricare lateralmente il raccordo o tendere il tubo. Troppo poco induce prolunghe insicure; troppo ricrea il pericolo d’inciampo.

A ogni transizione chiedersi dove andrà il tubo quando nessuno lo trattiene. Gravità, richiamo, movimento macchina e torsione residua ne decidono la posizione di riposo, da progettare quanto quella estesa.

Se la scarsa pressione al punto d’uso spinge ad aggiungere tubi più grandi o lunghi, correggere prima la distribuzione. La guida alla progettazione dell’impianto tratta rami, anelli e domanda locale; la ricerca guasti delle cadute aiuta a isolare linee sottodimensionate e restrizioni.

Come scegliere e posizionare un avvolgitore?

L’avvolgitore gestisce stoccaggio ed erogazione, ma non sostituisce la scelta del tubo. CCOHS raccomanda almeno 1.035 kPa (150 psig) o il 150% della pressione massima del sistema, scegliendo il maggiore; restano vincolanti le targhe di tubo e avvolgitore (CCOHS, revisione 2025).

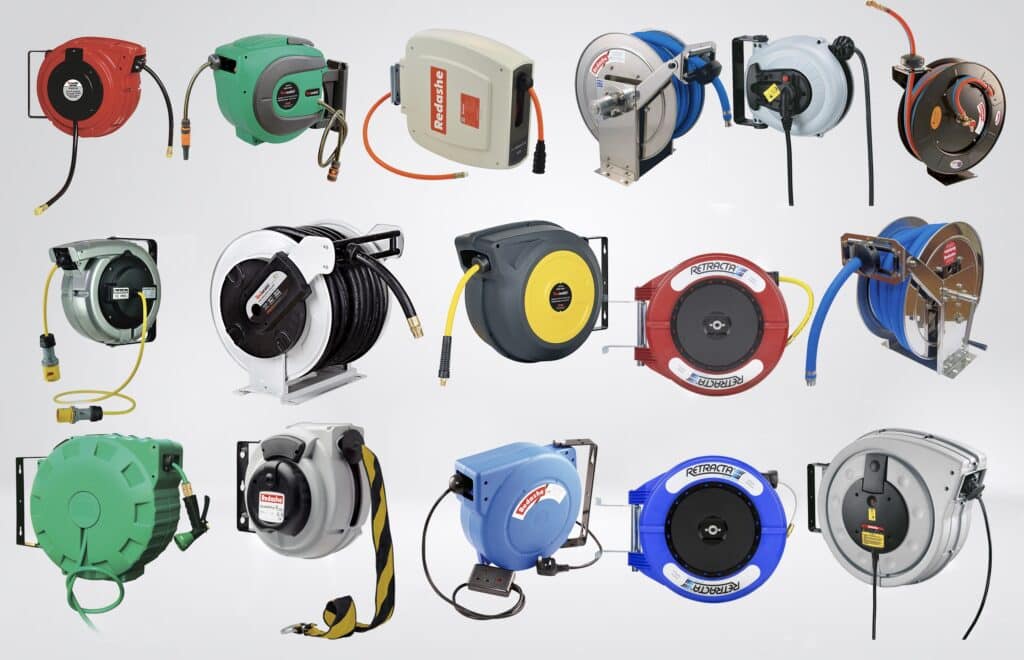

Avvolgitore pneumatico retrattile che mantiene il tubo inutilizzato sopra l’area di lavoro

Specificare il gruppo completo: DI, lunghezza utile, pressione, temperatura, giunto rotante, compatibilità tenute, raccordo, orientamento, blocco, forza di richiamo e frequenza dei cicli. Confermare poi che non introduca una caduta inaccettabile alla portata di picco.

Montarlo nella direzione di uscita prevista. Una trazione laterale usura guida e copertura; a soffitto occorre evitare che sfera d’arresto, attacco o utensile colpiscano le persone. Regolare l’arresto perché sia raggiungibile senza arrampicarsi o tirare il raccordo.

Un avvolgitore gestisce lunghezza stoccata e lunghezza mobile. La prima influenza capacità e caduta; la seconda esposizione a pavimento, impigli e portata dell’operatore. Ridurre quella mobile è il vantaggio di sicurezza: il modello più lungo può essere più difficile da gestire.

Provare l’installazione con l’utensile reale: estendere la lunghezza utile, verificare il richiamo da più angoli, osservare il tubo sulla guida e misurare la pressione durante la portata di picco. Se cambia il ciclo, analizzare dimensioni e restrizioni, non alzare il regolatore senza calcolo.

Questa prova rileva problemi invisibili a fermo: peso dell’utensile, angolo di tiro, restrizione del giunto e portata usata dall’operatore. Osservare un ciclo reale prima dell’accettazione.

La scelta del flessibile riguarda l’intero gruppo

ISO 2398:2024 definisce 3 tipi, 3 classi e 2 categorie di tubo in gomma rinforzato per aria compressa, fino a 2,5 MPa e da -40°C a +70°C secondo la costruzione (ISO 2398, 2024). Non esiste una portata nominale universale.

Partire dalla massima pressione reale, includendo regolazione, variazioni, pressione intrappolata e transitori credibili. La portata sicura del gruppo è quella del componente meno resistente tra tubo, raccordo, giunto, avvolgitore, valvola e accessorio. Un tubo da 20 bar non rende idoneo a 20 bar un giunto da 10 bar.

Fattore Domande Guasto comune se ignorato
Pressione valori normale, massimo e transitorio? Scoppio, distacco, fatica precoce
Temperatura ambiente e aria al tubo? Indurimento, ammorbidimento, danno tenute
Chimici oli, detergenti, refrigeranti, ozono, spruzzi di saldatura? Rigonfiamento, cricche, perdita di resistenza
Portata picco e perdita ammessa? Utensili lenti, attuatori instabili, pressione sprecata
Movimento piega, torsione, trascinamento o flessione continua? Strozzatura, fatica torsionale, usura
Pulizia qualità aria o lavaggio? Contaminazione, corrosione, materiali inadatti
Connessione filettatura, profilo e trattenuta? Incompatibilità, perdite, separazione

Anche i termoplastici hanno limiti di costruzione. ISO 5774:2023 copre quattro tipi rinforzati da -10°C a +60°C (ISO 5774, 2023), senza renderli intercambiabili: controllare sempre scheda e marcatura.

Il raggio minimo è specifico. Parker raccomanda di non scendere sotto il valore nominale perché curve strette possono strozzare e causare guasti prematuri (Parker Safety Guide). Evitare regole generiche di quattro o sei diametri senza conferma del produttore.

Il DI influenza risposta ed energia: troppo piccolo fa cadere la pressione; inutilmente grande e lungo aggiunge volume da riempire e scaricare. Il calcolatore DI è solo un primo controllo; convalidare con lunghezza, raccordi, giunti e domanda reali. Per ambienti o materiali difficili consultare la guida ai raccordi.

Come gestire raccordi, isolamento e protezione contro il colpo di frusta?

Nelle costruzioni OSHA 1926.302 richiede un dispositivo di sicurezza alla sorgente o al ramo per tubi oltre 1/2 pollice DI e il fissaggio positivo dell’utensile (OSHA 29 CFR 1926.302). Non applicare questa regola delle costruzioni come soglia universale di fabbrica.

La sequenza ingegneristica resta: isolare l’alimentazione, scaricare l’aria a valle, verificare energia zero quando richiesta, poi scollegare. OSHA 1910.147 disciplina il controllo dell’energia per manutenzione, compresa quella residua (OSHA 29 CFR 1910.147); la procedura macchina deve definire isolamento e verifica.

Usare giunti compatibili con pressione, portata, fluido e profilo. I modelli con scarico prima dello sgancio riducono il rilascio d’aria intrappolata. CCOHS raccomanda anche estremità maschio sull’utensile, connessioni assicurate, aria chiusa durante il cambio e cavo di sicurezza dove opportuno.

Il fermatubo è un controllo secondario, non ripara una cattiva connessione. Verificare ancoraggi, lunghezza, compatibilità, ispezione e possibilità di colpire persone. Sui mobili, collocare i giunti dove la massa non urti il pavimento né pieghi il tubo.

Non pressurizzare profili sconosciuti per vedere se «sembrano compatibili»: possono agganciarsi solo parzialmente o restringere il flusso. Standardizzare le famiglie e usare adattatori controllati per le eccezioni.

Quali difetti richiedono la rimozione immediata?

CCOHS richiede controlli regolari di tagli, rigonfiamenti e abrasioni e sostituzione dei difettosi; Parker chiede di togliere dal servizio tubi danneggiati, piegati o criccati (CCOHS; Parker). Una linea in pressione non si rattoppa.

Arrestare l’uso in presenza di:

  • tagli, cricche, rinforzo esposto, bolle o forte abrasione;
  • strozzatura, appiattimento, torsione permanente, schiacciamento o curva sotto il minimo;
  • calore, rigonfiamento chimico, eccessivo ammorbidimento/indurimento o scolorimento;
  • raccordo o boccola allentati, corrosi, criccati o spostati;
  • perdita da parete, giunto, rotante o crimpatura;
  • scarico di trazione, protezione, guida, arresto o fermatubo danneggiati;
  • identificazione o pressione illeggibili quando serve tracciabilità;
  • storia ignota dopo sovraccarico, urto veicolo o separazione del giunto.

Etichettare, separare dalle scorte e seguire la procedura di dismissione. In genere si sostituisce l’intero gruppo, non si taglia il danno installando raccordi da campo non approvati. Se il costruttore autorizza assemblaggi in campo, usare componenti, utensili, profondità, controllo e qualifica prescritti.

La frequenza dipende dal rischio: un tubo trascinato ogni turno richiede più controlli di un anello protetto usato due volte l’anno. Considerare istruzioni, cicli, ambiente, storico e legge; il calendario non vede l’abrasione.

Nella nostra esperienza, giunti e prima curva dopo il raccordo meritano massima attenzione, perché combinano peso, trazione laterale, manipolazione e vibrazioni. Controllare anche le guide: una guida usurata danneggerà ogni ricambio.

Anche le perdite contano, ma il rumore non è un rivelatore affidabile. La guida alle perdite dei raccordi istantanei descrive metodi più sicuri. Non passare la mano su una linea pressurizzata.

Etichette, colori e gestione delle modifiche

ISO 4414 copre l’intero ciclo di vita, quindi l’identificazione deve sopravvivere all’installazione iniziale (ISO 4414, 2010). Una buona etichetta collega il gruppo a servizio approvato, classe di pressione, ispezione e isolamento.

Deve rispondere a: quale servizio? quale macchina/zona/utensile? quale pressione o specifica? dove si isola? chi decide ispezione e ricambio? quale famiglia di giunti o classe di contaminazione?

Il colore accelera il riconoscimento ma non deve essere l’unico controllo: luce, sporco, scolorimento, daltonismo e significati locali lo rendono incerto. Usare testo o simboli con legenda e applicare la stessa convenzione a disegni, registri, ricambi e isolamento.

Trattare come modifica ingegneristica ogni cambio che influenza pressione, portata, moto, ripari, sanificazione o accesso. Una foto aiuta a ripristinare il percorso, ma servono anche specifica del tubo e connessioni: la foto non mostra pressione o compatibilità.

L’unità di ricambio deve essere il gruppo identificato, non una lunghezza anonima. Controllando insieme tubo, raccordi, giunto, trattenuta e percorso, il tecnico sostituisce alla pari e riconosce quando un’alternativa richiede verifica.

Come documentare un audit?

OSHA 1910.22 richiede ispezioni regolari e correzione tempestiva (OSHA). Registrare difetto, posizione, esposizione, controllo provvisorio, responsabile, scadenza e prova di chiusura, non solo «passa/non passa».

Per ogni gruppo, nelle sei zone, registrare:

  1. cespite, macchina e posizione;
  2. tipo di percorso e movimento;
  3. identificazione di tubo e raccordi;
  4. pressione, temperatura, fluido e portata;
  5. raggio minimo e curva più stretta osservata;
  6. abrasione, schiacciamento, calore, chimici e traffico;
  7. stato di giunto, rotante, trattenuta e isolamento;
  8. risultato e criteri di rimozione;
  9. correzione, responsabile e data;
  10. verifica in funzionamento normale.

Prioritizzare conseguenza ed esposizione. Intervenire prima su danni attivi, energia non controllata, attraversamenti, veicoli, pressioni incerte e connessioni separabili.

Dopo la correzione far funzionare l’impianto: osservare tutta la corsa, ascoltare perdite da posizione sicura, confermare accessibilità di ripari e isolamento e verificare che l’operatore non debba sganciare il nuovo percorso. Se lo fa subito, il progetto va rivisto.

Collegare i risultati a stato FRL e pressione al punto d’uso e alla classe di qualità dell’aria: aria umida, sporca o mal regolata accorcia la vita anche con un pavimento ordinato.

Domande frequenti sulla gestione dei flessibili pneumatici

ISO 2398:2024 riconosce più tipi, classi e categorie, non una specifica universale (ISO 2398, 2024). Percorso, ricambio, avvolgitori e trattenute dipendono da gruppo, servizio, ambiente e norme.

Ogni quanto vanno ispezionati?

Definire gli intervalli da rischio, istruzioni, cicli, ambiente e storico. Controllare più spesso gruppi molto mobili, a pavimento, caldi, esposti a chimici o frequentemente connessi. CCOHS non impone una cadenza universale: documentare quella del sito e ridurla quando aumentano i danni.

Un flessibile danneggiato può essere riparato?

Togliere dal servizio gruppi tagliati, criccati, rigonfi, strozzati, schiacciati, con perdite o raccordi danneggiati. Niente nastro o toppe. Il riassemblaggio in campo è ammesso solo con componenti, attrezzatura, istruzioni e criteri del produttore e personale qualificato.

Gli avvolgitori aerei sono sempre più sicuri?

No. Possono liberare il passaggio, ma eccessiva forza di richiamo, trazione laterale, cattivo montaggio, giunto inadatto o raccordo pendente creano altri rischi. Verificare portata, posizione di riposo, richiamo, pressione, flusso e comportamento dell’operatore con l’utensile reale.

Tutti i tubi richiedono un fermatubo?

Non esiste una regola unica. Il requisito OSHA oltre 1/2 pollice è nello standard per utensili da costruzione; CCOHS raccomanda cavi per connessioni di utensili. Applicare la legge pertinente e valutare pressione, misura, giunto, movimento, presenza di persone e conseguenza della separazione.

Vanno sostituiti secondo un calendario fisso?

Non solo. Vita utile dipende da cicli, temperatura, flessione, torsione, abrasione, chimici, installazione e stoccaggio. Combinare eventuale vita massima con criteri a condizione e ispezioni tracciabili; sostituire subito dopo danni squalificanti o eventi che rendono incerta l’integrità.

Quali dati servono per specificare il ricambio?

Fornire DI e lunghezza, pressione massima, temperatura, qualità aria, portata, materiali, filettature e profili, movimento, raggio minimo, ambiente, avvolgitore/giunto rotante e trattenuta. Aggiungere foto o disegni se orientamento e percorso influenzano le sollecitazioni.

Raccomandazione finale

La regola OSHA sulle superfici e l’approccio di ciclo di vita ISO 4414 convergono: la gestione dei flessibili è un sistema controllato, non semplice ordine (OSHA 1910.22; ISO 4414). Partire dalle 6 zone, rimuovere i difetti e standardizzare ogni gruppo approvato.

L’ordine pratico è: liberare passaggi, isolare energia, verificare pressione e materiali, controllare movimento e raggio, standardizzare giunti, definire rimozione e documentare la chiusura. Così si migliora la sicurezza senza nascondere cadute o manutenzione dietro canaline ordinate.

Per una verifica indipendente, consultare la nostra esperienza di ingegneria pneumatica o inviare i dati applicativi, includendo macchina, pressione, DI/lunghezza, portata, movimento, ambiente, profili e foto.
