คุณสามารถเปลี่ยนจากกระบอกสูบ Norgren ไปเป็นกระบอกสูบ ISO ของผู้ผลิตรายอื่นโดยไม่ต้องออกแบบระบบใหม่ได้ เฉพาะเมื่อชุดที่ติดตั้งอยู่เป็นกระบอกสูบในตระกูลมิติ ISO เดียวกัน และกระบอกสูบทดแทนผ่านการตรวจสอบแบบวาด การกำหนดค่า สมรรถนะ และการยอมรับจากเครื่องจักร เครื่องหมาย ISO เป็นเพียงจุดเริ่มต้นของการเทียบรุ่น ไม่ใช่การอนุมัติให้นำไปติดตั้ง
การเปลี่ยนกระบอกสูบ Norgren คือการแทนที่ตัวกระตุ้น Norgren ที่ติดตั้งอยู่ด้วยทางเลือกที่มีเอกสารกำกับและยังคงรักษาอินเทอร์เฟซกับเครื่องจักรและหน้าที่การทำงานที่จำเป็นไว้ ไม่ใช่การเดาจากหมายเลขรุ่นหรือการตัดสินใจซื้อโดยดูจากแบรนด์เพียงอย่างเดียว
ISO 15552:2018 กำหนดมิติพื้นฐาน มิติการติดตั้ง และมิติอุปกรณ์เสริมที่จำเป็นต่อการสับเปลี่ยนกระบอกสูบแบบถอดชุดยึดได้ซึ่งมีขนาดรู 32 ถึง 320 mm ส่วน ISO 6432:2015 กำหนดมิติการติดตั้งสำหรับกระบอกสูบขนาดเล็กที่ใช้กันทั่วไปซึ่งมีขนาดรู 8 ถึง 25 mm และระบุไว้อย่างชัดเจนว่าผู้ผลิตยังมีอิสระในการออกแบบ ขอบเขตของมาตรฐานทั้งสองไม่ได้ทำให้พอร์ต เซ็นเซอร์ ซีล ระบบกันกระแทก วัสดุ หรือคุณลักษณะการทำงานทุกอย่างเหมือนกัน (ISO 15552:2018; ISO 6432:2015)
ประเด็นสำคัญ
- บันทึกหมายเลขชิ้นส่วน Norgren ให้ครบก่อนถอดกระบอกสูบ
- ยืนยันตระกูล ISO จากเอกสารซีรีส์อย่างเป็นทางการ ไม่ใช่จากรูปลักษณ์
- วางแบบวาดที่มีมิติทับกันและตรวจสอบอินเทอร์เฟซที่ติดตั้งอยู่ทุกจุด
- คำนวณแรงดันและแรงดึงใหม่ที่ความดันใช้งานซึ่งวัดได้
- อนุมัติกระบอกสูบทดแทนหลังจากผ่านการตรวจสอบชิ้นงานแรกและการทดสอบกับเครื่องจักรที่ควบคุมไว้แล้วเท่านั้น
- หยุดและออกแบบใหม่เมื่อข้อกำหนดด้านความปลอดภัย โหลด การติดตั้ง การตรวจจับ หรือขนาดพื้นที่เปลี่ยนแปลง
คำว่า “ไม่ต้องออกแบบระบบใหม่” หมายถึงอะไรจริง ๆ
การเปลี่ยนกระบอกสูบจะไม่ถือว่าเป็นการออกแบบใหม่ก็ต่อเมื่อยังคงรักษาอินเทอร์เฟซทุกจุดที่เครื่องจักรควบคุมและข้อกำหนดการทำงานทุกข้อไว้ได้ ซึ่งมีความหมายแคบกว่าการกล่าวว่ากระบอกสูบสองตัวมีหมายเลข ISO เดียวกัน
จากการวิเคราะห์ขอบเขต ISO ปัจจุบันและเอกสารซีรีส์ของ Norgren เราพบว่าแหล่งที่มาของข้อผิดพลาดซ้ำ ๆ คือการระบุว่าใครเป็นเจ้าของหลักฐานแต่ละประเภท มาตรฐานมิติ แบบวาดของผลิตภัณฑ์ที่กำหนดค่าแล้ว และการทดสอบกับเครื่องจักร ล้วนตอบคำถามคนละข้อ
ให้แบ่งผู้รับผิดชอบหลักฐานออกเป็นสามฝ่าย:
| ผู้รับผิดชอบหลักฐาน | สิ่งที่ยืนยันได้ | สิ่งที่ยืนยันไม่ได้ด้วยหลักฐานนี้เพียงอย่างเดียว |
|---|---|---|
| มาตรฐาน ISO | ช่วงขนาดรูที่ใช้ได้ และมิติพื้นฐาน มิติการติดตั้ง หรือมิติอุปกรณ์เสริมที่เป็นมาตรฐาน | พอร์ตที่เลือกจริง ระบบตรวจจับ ซีล ระบบกันกระแทก วัสดุ ความเร็ว หรืออายุการใช้งาน |
| การกำหนดค่าของผู้จำหน่าย | แบบวาดเฉพาะรุ่น ตัวเลือกในรหัสชิ้นส่วน ช่วงความดัน วัสดุ พอร์ต ปลายก้าน ระบบตรวจจับ และระบบกันกระแทก | สมรรถนะบนเครื่องจักรของคุณภายใต้โหลดและแหล่งจ่ายลมจริง |
| การตรวจสอบกับเครื่องจักร | ความพอดีหลังติดตั้ง การเคลื่อนที่ จังหวะเวลา การหยุด การรั่ว การตรวจจับ และการกลับสู่สภาวะปลอดภัย | การจัดหาชิ้นส่วนเดิมอย่างต่อเนื่อง หากไม่มีการควบคุมการกำหนดค่าและการแก้ไขรุ่น |
ขอบเขตนี้สำคัญเป็นพิเศษเมื่อคำขอจัดซื้อระบุว่า “กระบอกสูบ ISO ทั่วไป” คำว่า “ทั่วไป” ควรหมายถึงทางเลือกที่ได้รับอนุมัติจากผู้ผลิตที่ตรวจสอบย้อนกลับได้ พร้อมแบบวาดและการกำหนดค่าที่ควบคุมไว้ ไม่ควรหมายถึงกระบอกสูบที่ยังไม่ผ่านการตรวจสอบและเพียงมีรูปร่างคล้ายกับชุดเดิม
สำหรับวิธีการตรวจสอบมิติทั่วไป โปรดดู เช็กลิสต์การสับเปลี่ยนกระบอกสูบ ISO 15552 บทความนี้เน้นหลักฐานเฉพาะของ Norgren ที่ต้องตรวจสอบก่อนนำเช็กลิสต์นั้นมาใช้
จะระบุกระบอกสูบ Norgren รุ่นที่ติดตั้งอยู่ได้อย่างไร
ถ่ายภาพป้ายชื่อและทุกด้านของกระบอกสูบทั้งสี่ด้านก่อนถอดชิ้นส่วน บันทึกหมายเลขชิ้นส่วนให้ครบถ้วนตรงตามจริง รวมถึงเครื่องหมายทับ คำต่อท้าย และอักขระตัวเลือกทุกตัว นอกจากนี้ให้บันทึกข้อมูลต่อไปนี้:
- ขนาดรูและระยะชัก
- รูปแบบการติดตั้งและหมายเลขชิ้นส่วนอุปกรณ์เสริม
- เส้นผ่านศูนย์กลางก้านลูกสูบ ชนิดเกลียว และความยาวเกลียวที่ใช้งานได้
- เกลียวพอร์ตความดัน ตำแหน่งพอร์ต และระยะเผื่อสำหรับข้อต่อ
- รายละเอียดลูกสูบแม่เหล็กและสวิตช์
- ชนิดระบบกันกระแทกและช่องทางเข้าถึงจุดปรับ
- ระยะเผื่อของเครื่องจักรเมื่อก้านยืดและหด
- ความดันใช้งานที่กระบอกสูบขณะเคลื่อนที่
- ทิศทางโหลด แนวการติดตั้ง ความเร็ว และจำนวนรอบต่อกะ
- สภาพแวดล้อม อุณหภูมิ การล้างทำความสะอาด การกัดกร่อน และข้อกำหนดคุณภาพลม
อย่าถอดรหัสหมายเลขสั่งซื้อ Norgren ด้วยการเทียบจากความคุ้นเคย ให้ใช้หน้าเว็บหรือเอกสารซีรีส์อย่างเป็นทางการสำหรับรหัสนั้นโดยตรง ตัวอย่างเช่น Norgren ระบุว่า RM/92020/M/100 เป็นกระบอกสูบสองทางขนาดกะทัดรัดที่มีรู 20 mm และระยะชัก 100 mm (Norgren RM/92020/M/100) หลักฐานนี้น่าเชื่อถือกว่าการสมมติว่ากลุ่มตัวเลขทุกกลุ่มมีความหมายเดียวกันในตระกูล RA, PRA, RM หรือตระกูลอื่น
เอกสารข้อมูล RA/8000 อย่างเป็นทางการของ Norgren อธิบายว่า RA/8000 และ RA/8000/M เป็นกระบอกสูบ ISO 15552 ที่ปรับระบบกันกระแทกได้ โดยรุ่น /M เพิ่มลูกสูบแม่เหล็ก เอกสารยังแสดงพอร์ต เส้นผ่านศูนย์กลางก้าน เกลียวก้าน ช่วงความดัน และวัสดุเฉพาะรุ่นในแต่ละช่วงขนาดรู (เอกสารข้อมูล Norgren RA/8000)
เอกสาร PRA/182000 อย่างเป็นทางการก็ระบุความสอดคล้องกับ ISO 15552 เช่นกัน แต่เป็นตระกูลกระบอกสูบโปรไฟล์ที่มีโครงสร้างและตัวเลือกของตัวเอง (เอกสารข้อมูล Norgren PRA/182000) ดังนั้นกระบอกสูบ Norgren สองตระกูลอาจมีพื้นฐานมิติ ISO เดียวกันโดยที่โครงสร้างหรือรายการตัวเลือกในแค็ตตาล็อกไม่เหมือนกัน ทางเลือกที่ผู้จำหน่ายเสนอจึงต้องเทียบกับชิ้นส่วนที่ติดตั้งอยู่จริง ไม่ใช่เพียง “กระบอกสูบ ISO ของ Norgren” โดยกว้าง ๆ
จากประสบการณ์ของเรา ภาพถ่ายรหัสสั่งซื้อที่ครบถ้วนช่วยป้องกันข้อผิดพลาดในการเทียบรุ่นได้มากกว่าภาพตัวกระบอกสูบเพียงอย่างเดียว ควรเก็บทั้งสองแบบไว้ เพราะภาพตัวกระบอกสูบยังเผยให้เห็นขายึด ข้อต่อ สวิตช์ และข้อจำกัดด้านระยะเผื่อที่รหัสอาจไม่ครอบคลุม
หากอ่านป้ายชื่อไม่ได้ อย่าเดาจากรูปทรงตัวกระบอกสูบ ให้ค้นหาจากบันทึกการบำรุงรักษา ใบสั่งซื้อ ชุดประกอบ CAD รายการอะไหล่ และใบเสนอราคาเก่า หากข้อมูลเหล่านั้นไม่ตรงกัน ให้แยกกระบอกสูบออกมาวัด และขอให้ทั้งผู้ผลิตเดิมกับผู้จำหน่ายรายใหม่ระบุซีรีส์จากชุดหลักฐาน
กระบอกสูบที่ติดตั้งอยู่ใช้ตระกูล ISO ใด
ตระกูลที่พบได้บ่อยที่สุดสองตระกูลในงานเปลี่ยนกระบอกสูบนี้มีขอบเขตต่างกัน:
| มาตรฐาน | ขอบเขตมิติที่ประกาศ | การตรวจสอบเบื้องต้นในทางปฏิบัติ |
|---|---|---|
| ISO 15552:2018 | กระบอกสูบแบบถอดชุดยึดได้ ขนาดรู 32-320 mm ก้านเดี่ยวหรือก้านคู่ และมีหรือไม่มีช่องสำหรับเซ็นเซอร์แม่เหล็ก | ยืนยันรูปแบบการติดตั้งที่แน่นอน แล้วเปรียบเทียบมิติพื้นฐาน มิติการติดตั้ง และมิติอุปกรณ์เสริม |
| ISO 6432:2015 | กระบอกสูบขนาดเล็กตัวกลมก้านเดี่ยวที่ใช้กันทั่วไป ขนาดรู 8-25 mm | ยืนยันว่าเป็นตระกูลกระบอกสูบขนาดเล็กตัวกลม แล้วเปรียบเทียบมิติการติดตั้ง |
เอกสาร Norgren รุ่นเก่าอาจอ้างถึง ISO 6431 ISO ระบุว่า ISO 6431:1992 ถูกถอนออกและแก้ไขด้วย ISO 15552 ดังนั้นการเทียบรุ่นในปัจจุบันควรใช้ตระกูล ISO 15552 ฉบับปัจจุบัน พร้อมเก็บการอ้างอิงมาตรฐานเดิมไว้ในประวัติหลักฐาน (ISO 6431:1992)
ให้หยุดการเทียบรุ่นทันที หากกระบอกสูบเดิมเป็นรุ่นสั่งทำ ไม่ใช่ ISO มีระบบนำทาง เป็นแบบแทนเด็ม มีระบบล็อก แรงเสียดทานต่ำ อุณหภูมิสูง ทนการกัดกร่อน แบบไร้ก้าน หรืออยู่นอกขอบเขตที่ระบุไว้ของทางเลือกที่เสนอ ตัวเลือกพิเศษเพียงรายการเดียวอาจเปลี่ยนโจทย์การเปลี่ยนทั้งหมด แม้ตัวกระบอกสูบพื้นฐานจะอยู่ในตระกูล ISO ก็ตาม
สำหรับขั้นตอนการถอดและติดตั้งเฉพาะกระบอกสูบขนาดเล็ก ให้ใช้ คู่มือการเปลี่ยนกระบอกสูบ ISO 6432 แบบทีละขั้นตอน
หากชุด Norgren เป็นกระบอกสูบขนาดเล็กและคุณต้องการรายชื่อซีรีส์ตัวเลือกจากผู้ผลิตหลายราย ให้ใช้ คู่มือเทียบรุ่นเพื่อสับเปลี่ยนกระบอกสูบขนาดเล็ก ISO 6432 ข้ามแบรนด์ ให้บทความนี้ทำหน้าที่เป็นชั้นยืนยันตัวตนของ Norgren และควบคุมการอนุมัติการเปลี่ยน ส่วนคู่มือนั้นใช้สำหรับการเปรียบเทียบตระกูลแบรนด์ในวงกว้าง

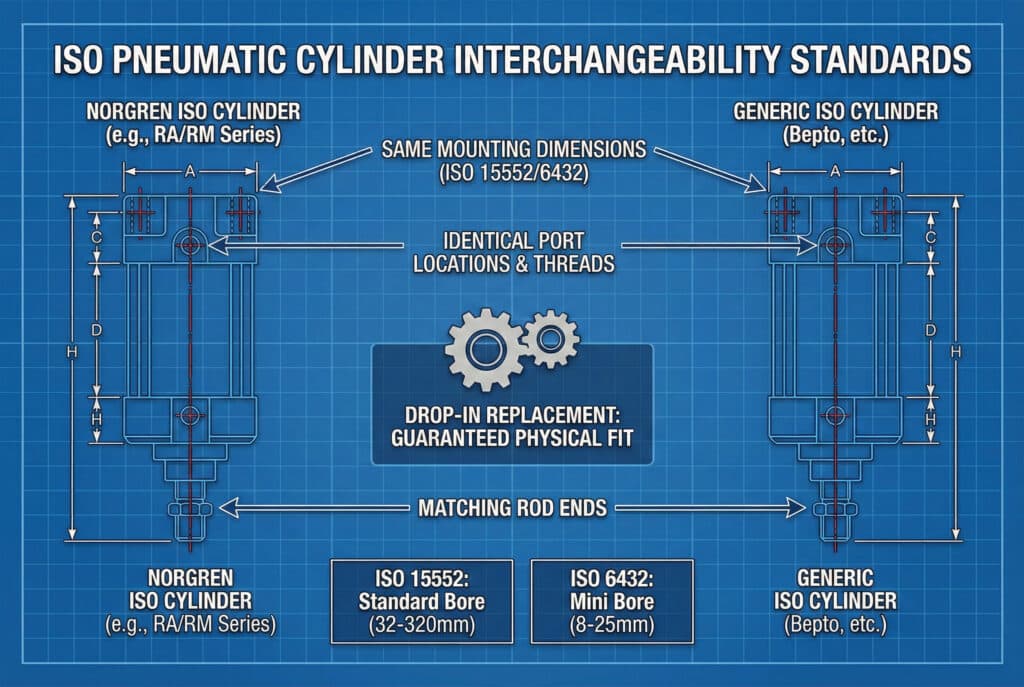

วางแบบวาดทับกันและตรวจสอบทีละอินเทอร์เฟซ
ขอแบบวาดที่มีมิติของการกำหนดค่า Norgren ที่ติดตั้งอยู่และของกระบอกสูบทดแทนที่เสนอ แบบโบรชัวร์ของตระกูลรุ่นไม่เพียงพอ หากรวมขนาดรู รูปแบบการติดตั้ง ระยะชัก หรือตัวเลือกหลายแบบไว้ด้วยกัน
เปรียบเทียบแบบวาดในสเกลเดียวกันและทำเครื่องหมายอินเทอร์เฟซทุกจุดที่เครื่องจักรควบคุม:
- จุดอ้างอิงการติดตั้ง: รูยึด เส้นผ่านศูนย์กลางไพลอต หน้าหน้าแปลน สลักเคลวิส แกนทรันเนียน ความสูงฐาน และการเข้าถึงตัวยึด
- จุดอ้างอิงระยะชัก: ตำแหน่งก้านเมื่อหด ตำแหน่งก้านเมื่อยืด ค่าความคลาดเคลื่อน และสต็อปที่ปรับได้ถ้ามี
- จุดต่อก้าน: เส้นผ่านศูนย์กลาง ชนิดเกลียว ความยาวเกลียว ตำแหน่งบ่า พื้นที่จับประแจ และข้อต่อที่ติดอยู่
- จุดต่อลม: มาตรฐานเกลียว ขนาดพอร์ต หน้าพอร์ต แนววาง ขอบเขตของข้อต่อ และรัศมีการดัดท่อ
- การตรวจจับ: ลูกสูบแม่เหล็ก เทคโนโลยีสวิตช์ ร่องหรือขายึด ทางออกสายไฟ ขั้วต่อ แรงดันไฟ ชนิดเอาต์พุต และตำแหน่งสวิตช์
- ตัวควบคุมระบบกันกระแทก: ชนิดระบบกันกระแทก ช่วงการปรับ ช่องเข้าถึงสกรู และระยะเผื่อสำหรับการปรับตั้ง
- ขอบเขตตัวกระบอกสูบ: รูปทรงฝาครอบ ไทร์ร็อดหรือโปรไฟล์ ส่วนที่ยื่น สายเซ็นเซอร์ ข้อต่อ และช่องเข้าถึงเครื่องมือบำรุงรักษา
อย่าซ่อนความไม่ตรงกันด้วยอะแดปเตอร์จนกว่าวิศวกรจะจัดประเภทความไม่ตรงกันนั้น อะแดปเตอร์ก้านเปลี่ยนความยาวชุดและอาจเพิ่มโมเมนต์ยื่น อะแดปเตอร์พอร์ตอาจชนกับการ์ดป้องกันหรือเพิ่มปริมาตรตาย ขายึดเซ็นเซอร์ใหม่อาจเลื่อนช่วงสวิตช์ สิ่งเหล่านี้อาจเป็นการเปลี่ยนแปลงการออกแบบที่ยอมรับได้ แต่ไม่ใช่การเปลี่ยนโดยไม่ต้องออกแบบระบบใหม่
ใช้ คู่มือเกลียวปลายก้านลูกสูบ เมื่อจุดต่อก้านต้องได้รับการตรวจสอบเป็นอินเทอร์เฟซแยกต่างหาก
จะตรวจสอบแรงและหน้าที่การทำงานได้อย่างไร
ขนาดรูและระยะชักที่เท่ากันไม่ได้พิสูจน์ว่าสมรรถนะหลังติดตั้งเท่ากัน ให้เริ่มจากแรงตามทฤษฎีที่ความดันต่ำสุดซึ่งวัดได้ขณะกระบอกสูบเคลื่อนที่:
$$ F_{\text{extend,theoretical}} = P \frac{\pi D^2}{4} $$
$$ F_{\text{retract,theoretical}} = P \frac{\pi (D^2-d^2)}{4} $$
โดย (P) คือความดันเกจที่พอร์ตกระบอกสูบซึ่งกำลังทำงาน (D) คือเส้นผ่านศูนย์กลางรู และ (d) คือเส้นผ่านศูนย์กลางก้าน ให้ใช้หน่วยให้สอดคล้องกัน สมการเหล่านี้ไม่รวมแรงเสียดทานของซีล การสูญเสียความดัน ความเร่ง โหลดด้านข้าง แรงดันย้อนกลับ หรือความไม่แน่นอน จึงเป็นค่าใช้คัดกรอง ไม่ใช่แรงที่รับรองได้บนเครื่องจักร
จากนั้นเปรียบเทียบพิกัดของการกำหนดค่ากับการใช้งานจริง:
- ความดันใช้งานที่อนุญาตและข้อมูลการทดสอบพิสูจน์แรงดัน
- แรงดันและแรงดึงตามทฤษฎีที่ความดันเดียวกัน
- ช่วงความเร็วที่อนุญาตและพฤติกรรมที่ความเร็วต่ำ
- ชนิดระบบกันกระแทกและช่วงการปรับที่มี
- มวลเคลื่อนที่ โหลดภายนอก แนวติดตั้ง และแรงโน้มถ่วง
- โหลดด้านข้างหรือโมเมนต์ และความจำเป็นของระบบนำทางภายนอก
- อัตรารอบ เวลาค้าง สภาวะความร้อน และคุณภาพลม
- เกณฑ์การรั่วและพฤติกรรมเมื่อความดันหายไป
- วัสดุของซีล ก้าน กระบอก และฝาปิดปลาย
- ข้อกำหนดด้านสภาพแวดล้อมและกฎระเบียบ
อย่านำคำกล่าวอ้างอายุการใช้งานเป็นจำนวนรอบแบบสากลมาใส่ในการเปรียบเทียบ ISO 19973-3 กำหนดขั้นตอนสำหรับประเมินและรายงานความน่าเชื่อถือของกระบอกสูบก้านลูกสูบ แต่ไม่ได้กำหนดอายุใช้งานเดียวสำหรับผลิตภัณฑ์ที่สอดคล้องทุกชนิด (ISO 19973-3:2015) หากอายุการใช้งานมีผลต่อการตัดสินใจด้านความเสี่ยง ให้ขอเงื่อนไขการทดสอบ จำนวนตัวอย่าง นิยามความเสียหาย ผลลัพธ์ทางสถิติ และหลักฐานของตระกูลผลิตภัณฑ์ที่ตรงรุ่น
ความเร็วต้องได้รับการตรวจสอบแยกต่างหาก การเคลื่อนที่ของกระบอกสูบขึ้นอยู่กับวาล์ว ข้อต่อ ท่อ ความดันจ่าย ทางระบายลม โหลด และระบบกันกระแทก ไม่ใช่แค่ตัวกระบอกสูบ หากกระบอกสูบทดแทนเปลี่ยนขนาดพอร์ต ปริมาตรภายใน การออกแบบระบบกันกระแทก หรือแรงเสียดทาน ให้ทดสอบเวลาใหม่แทนการสมมติว่าการตั้งค่าเดิมจะใช้ได้ทันที
ตรวจสอบและทดสอบชิ้นงานแรก
สั่งตัวอย่างหลังจากเปรียบเทียบเอกสารเสร็จแล้วเท่านั้น รายละเอียดการสั่งซื้อควรล็อกผู้ผลิต หมายเลขชิ้นส่วนครบถ้วน รุ่นแก้ไขหรือแบบวาด ขนาดรู ระยะชัก รูปแบบการติดตั้ง พอร์ต ปลายก้าน ตัวเลือกแม่เหล็ก สวิตช์ ระบบกันกระแทก ซีล วัสดุ และเอกสารที่ต้องส่งมอบ
ก่อนติดตั้ง ให้ตรวจสอบชิ้นงานแรกเทียบกับแบบวาดที่อนุมัติแล้ว:
- ตรวจสอบฉลากและรหัสสั่งซื้อครบถ้วน
- วัดมิติที่เครื่องจักรควบคุม
- ตรวจเกลียว หน้าสัมผัสซีล สภาพก้าน และพื้นผิวติดตั้ง
- ยืนยันรายละเอียดสวิตช์ สายไฟ ขั้วต่อ และขายึด
- ตรวจตัวปรับระบบกันกระแทกและทางเข้าพอร์ต
- บันทึกวัสดุและพิกัดความดันที่จัดส่งมา
- ถ่ายภาพการกำหนดค่าที่ตรวจสอบแล้ว
กำหนดค่าความคลาดเคลื่อนในการยอมรับจากแบบวาดเครื่องจักร แบบวาดผู้จำหน่าย มาตรฐานที่เกี่ยวข้อง และการประเมินความเสี่ยง อย่ายืมค่าความคลาดเคลื่อนแบบไม่มีที่มาจากเช็กลิสต์บล็อกทั่วไป ISO 10099 ระบุเกณฑ์การตรวจสอบขั้นสุดท้ายและการยอมรับสำหรับกระบอกสูบนิวแมติก แต่เจ้าของเครื่องจักรยังต้องกำหนดเกณฑ์ปล่อยงานให้เหมาะกับการใช้งาน (ISO 10099:2001)
การติดตั้งและการทดสอบต้องปฏิบัติตามขั้นตอนควบคุมพลังงานอันตรายของสถานที่ OSHA ระบุว่าพลังงานนิวแมติกเป็นพลังงานอันตราย และต้องควบคุมเมื่อการเริ่มทำงานโดยไม่คาดคิดหรือการปล่อยพลังงานสะสมอาจทำให้ผู้ปฏิบัติงานบาดเจ็บ (OSHA, การควบคุมพลังงานอันตราย)
หลังจากแยกแหล่งพลังงาน ระบายลม ยึดป้องกันโหลดจากแรงโน้มถ่วง ติดตั้ง และเริ่มระบบใหม่ภายใต้การ์ดป้องกันแล้ว ให้ทดสอบ:
| การทดสอบ | สิ่งที่ต้องบันทึก | เกณฑ์ผ่าน |
|---|---|---|
| ความพอดีแบบอยู่นิ่ง | การนั่งของชุดยึด การจัดแนว จุดต่อก้าน และระยะเผื่อของข้อต่อกับเซ็นเซอร์ | แบบวาดที่อนุมัติและขอบเขตพื้นที่ของเครื่องจักร |
| การรั่ว | การรั่วภายนอกและการเปลี่ยนตำแหน่งโดยไม่ตั้งใจภายใต้ความดันและเวลาค้างที่กำหนด | เกณฑ์การยอมรับของสถานที่และการใช้งาน |
| การเคลื่อนที่ | ระยะชักเต็ม การไม่ติดขัด เวลาในการยืด/หด และความสามารถในการทำซ้ำ | ข้อกำหนดพื้นฐานของเครื่องจักร |
| หน้าที่ด้านแรง | ความสามารถในการเคลื่อน จับ ยก หรือดึงโหลดจริงกลับ | ข้อกำหนดการทำงานและระยะเผื่อที่มีเอกสารรองรับ |
| ระบบกันกระแทก | พฤติกรรมปลายระยะชัก การเด้งกลับ เสียง และตำแหน่งการปรับ | ขีดจำกัดอุปกรณ์และการหยุดที่เสถียร |
| การตรวจจับ | ตำแหน่งสวิตช์ ความสามารถในการทำซ้ำ อินพุต PLC และการเดินสาย | ลำดับควบคุมและข้อกำหนดการวินิจฉัย |
| การตอบสนองด้านความปลอดภัย | การแยกพลังงาน การระบายลม การเริ่มใหม่ พฤติกรรมเมื่ออากาศหาย และการ์ดป้องกัน | การประเมินความเสี่ยงของสถานที่และขั้นตอนที่ผ่านการยืนยัน |
อย่าเริ่มด้วยการเดินเครื่องผลิตเป็นเวลานาน ให้พิสูจน์การเคลื่อนที่ที่ควบคุมได้ด้วยความเร็วต่ำก่อน จากนั้นทดสอบความเร็วปกติ และค่อยเข้าสู่ช่วงสังเกตการณ์การผลิตตามที่กำหนด บันทึกเงื่อนไขการทดสอบเพื่อให้ทำซ้ำผลลัพธ์ได้
เมื่อใดควรหยุดและออกแบบระบบใหม่

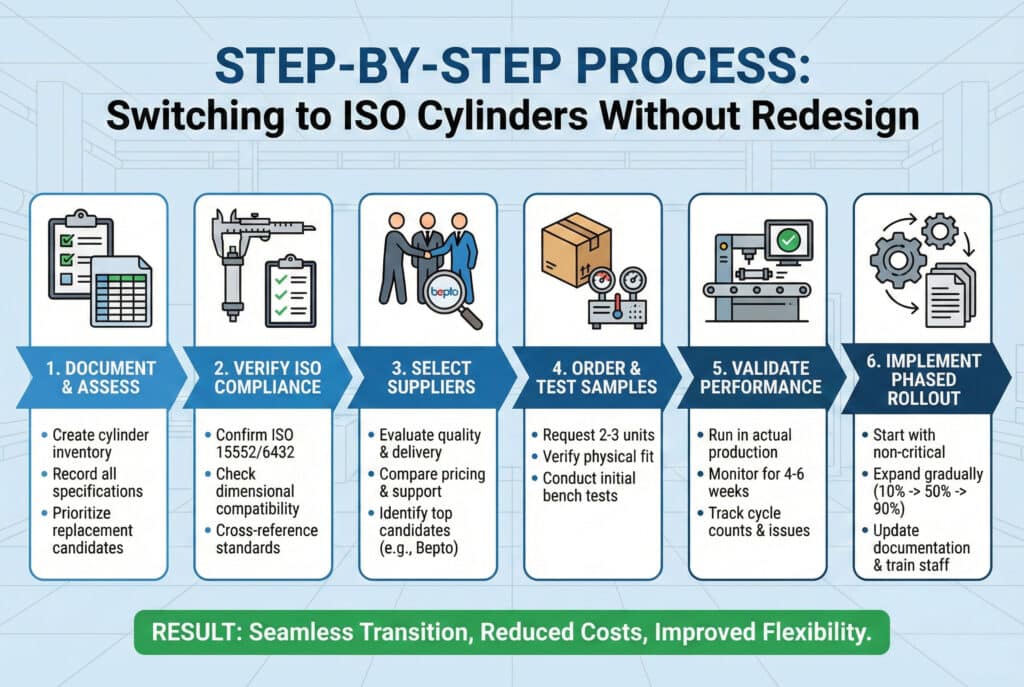

แผนภาพต่อไปนี้ช่วยป้องกันไม่ให้การเทียบรุ่นเพื่อการค้ากลายเป็นการเปลี่ยนแปลงทางวิศวกรรมที่ไม่มีการควบคุม
ต้องออกแบบใหม่เมื่อกระบอกสูบทดแทนต้องเจาะรูใหม่ เปลี่ยนขายึด ใช้อะแดปเตอร์ก้านที่เปลี่ยนเรขาคณิต ใช้ข้อต่อที่เปลี่ยนระยะเผื่อ เปลี่ยนเซ็นเซอร์หรือ PLC ปรับระบบกันกระแทก เปลี่ยนเส้นทางโหลด หรือเปลี่ยนการ์ดป้องกัน นอกจากนี้ยังต้องออกแบบใหม่เมื่อข้อมูลเดิมไม่เพียงพอที่จะพิสูจน์แรง ความเสถียร ความเข้ากันได้กับสภาพแวดล้อม หรือพฤติกรรมเมื่อเกิดความขัดข้องอย่างปลอดภัย
สร้างรายการเทียบรุ่นที่สั่งซ้ำได้
หลังจากทดสอบสำเร็จ ให้เก็บรักษาหลักฐานไว้ รายการเทียบรุ่นที่อนุมัติควรประกอบด้วย:
- หมายเลขชิ้นส่วน Norgren เดิมและการกำหนดค่าที่ติดตั้ง
- ผู้ผลิตรายใหม่และหมายเลขชิ้นส่วนครบถ้วน
- แบบวาดและรุ่นแก้ไขที่อนุมัติ
- รายงานตรวจสอบมิติ
- เอกสารข้อมูลและคำรับรองความสอดคล้อง
- การทบทวนแรงและหน้าที่การทำงาน
- ผลการตรวจสอบชิ้นงานแรกและการทดสอบเครื่องจักร
- ภาพถ่ายของตัวอย่างที่ยอมรับแล้ว
- สวิตช์ อุปกรณ์เสริม ข้อต่อ และฮาร์ดแวร์ติดตั้งที่อนุมัติ
- ผู้รับผิดชอบการควบคุมการเปลี่ยนแปลงและเงื่อนไขที่ต้องตรวจสอบซ้ำ
ทำเครื่องหมายว่ากระบอกสูบทดแทนได้รับอนุมัติเฉพาะสำหรับการใช้งานที่ทดสอบแล้ว หรือสำหรับตระกูลการใช้งานที่กำหนดไว้อย่างชัดเจน อย่านำผลการเทียบรุ่นที่สำเร็จครั้งเดียวไปใช้กับกระบอกสูบทุกตัวที่มีขนาดรูเท่ากันโดยอัตโนมัติ
สำหรับโครงการปรับมาตรฐานทั้งโรงงาน ให้เชื่อมข้อมูลเหล่านี้กับ กรอบการปรับมาตรฐานกระบอกสูบนิวแมติก สำหรับข้อกำหนดจัดซื้อ ให้ใช้ เช็กลิสต์จัดซื้อกระบอกสูบ ISO 15552
เมื่อขอทางเลือก ให้ส่งหลักฐานแทนการถามว่า “รุ่นเทียบเท่าคือรุ่นใด” RFQ ที่มีประโยชน์ควรมีรหัสเดิม ภาพถ่าย แบบวาดที่มีมิติ ความดันใช้งาน โหลด แนวติดตั้ง ข้อกำหนดรอบการทำงาน สภาพแวดล้อม สวิตช์ และอุปกรณ์เสริม พร้อมระบุเอกสารที่คาดหวัง รายการตรวจสอบ และการทดสอบยอมรับ กำหนดให้ผู้จำหน่ายระบุความแตกต่างทุกจุด แทนการแก้ปัญหาเงียบ ๆ ด้วยรุ่นที่ “ใกล้เคียงที่สุด”
คำถามที่พบบ่อยเกี่ยวกับการเปลี่ยนกระบอกสูบ ISO จาก Norgren เป็นรุ่นทดแทน
หมายเลข ISO เดียวกันรับประกันว่าใช้แทน Norgren ได้ทันทีหรือไม่
ไม่ใช่ หมายเลขดังกล่าวยืนยันเพียงตระกูลมิติที่กำหนดไว้ แต่กระบอกสูบที่เลือกอาจยังแตกต่างกันที่พอร์ต ปลายก้าน เซ็นเซอร์ ระบบกันกระแทก ซีล วัสดุ พิกัดความดัน ขอบเขตตัวถัง และพฤติกรรมการทำงาน อนุมัติการเปลี่ยนหลังจากเปรียบเทียบแบบวาดของการกำหนดค่าจริงและทดสอบกับเครื่องจักรแล้วเท่านั้น
ฉันระบุขนาดรูและระยะชักจากหมายเลขชิ้นส่วน Norgren เพียงอย่างเดียวได้หรือไม่
ได้ก็ต่อเมื่อเอกสารหรือหน้าเว็บ Norgren อย่างเป็นทางการอธิบายซีรีส์และรหัสนั้นโดยตรง อย่านำตัวถอดรหัสจากตระกูลหนึ่งไปใช้กับอีกตระกูลหนึ่ง บันทึกรหัสครบถ้วนและตรวจสอบกับข้อมูลของผู้ผลิตที่ควบคุมไว้
ฉันนำอุปกรณ์เสริมติดตั้ง Norgren เดิมกลับมาใช้ได้หรือไม่
อาจทำได้ หากอินเทอร์เฟซอุปกรณ์เสริมและแบบวาดกระบอกสูบที่เสนอใช้ตรงกัน ให้ตรวจสอบหน้าแปลน ฐาน เคลวิส ทรันเนียน สลัก ตัวยึด และระยะเผื่อหลังติดตั้งที่ตรงรุ่น ชื่อตระกูล ISO เพียงอย่างเดียวไม่ได้พิสูจน์ว่าอุปกรณ์เสริมเดิมทุกชิ้นเหมาะกับการกำหนดค่าที่เลือก
กระบอกสูบ ISO ที่ราคาถูกกว่าถือว่าเทียบเท่าโดยอัตโนมัติหรือไม่
ไม่ใช่ ราคาไม่ได้ยืนยันความเท่าเทียมด้านมิติ หน้าที่การทำงาน สภาพแวดล้อม หรือความน่าเชื่อถือ ให้เปรียบเทียบการกำหนดค่าที่ควบคุมไว้ เอกสารผู้จำหน่าย ผลการตรวจสอบ การทดสอบเครื่องจักร ความพร้อมจัดหา การแจ้งเปลี่ยนแปลง และข้อกำหนดตลอดอายุการใช้งานก่อนเปรียบเทียบเงื่อนไขทางการค้า
เมื่อใดต้องถือว่าการเปลี่ยนนี้เป็นการออกแบบระบบใหม่
ให้ถือว่าเป็นการออกแบบใหม่ทุกครั้งที่กระบอกสูบทดแทนเปลี่ยนอินเทอร์เฟซของเครื่องจักร เส้นทางโหลด สัญญาณควบคุม พฤติกรรมการเคลื่อนที่ ฟังก์ชันความปลอดภัย ความสามารถด้านสภาพแวดล้อม หรือขีดจำกัดการทำงานที่ผ่านการยืนยันแล้ว ข้อกำหนดสำคัญที่ยังไม่ทราบก็เป็นเงื่อนไขให้หยุด จนกว่าจะวัดได้หรือกู้คืนจากบันทึกทางวิศวกรรม
วิธีออกจากเส้นทางการจัดซื้อที่ผูกกับแบรนด์หนึ่งไม่ได้เริ่มจากการสมมติว่ากระบอกสูบ ISO ทุกตัวเหมือนกัน แต่ให้เปลี่ยนกระบอกสูบ Norgren ที่ติดตั้งอยู่ให้เป็นข้อกำหนดอินเทอร์เฟซที่ตรวจสอบแล้ว จากนั้นรับรองทางเลือกที่ตรงรุ่นหนึ่งรายการและเก็บหลักฐานไว้ เพื่อให้สั่งซ้ำด้วยการกำหนดค่าเดิมที่อนุมัติแล้วได้ สำหรับบริบทของผู้เผยแพร่และทีมวิศวกรรม โปรดดู เกี่ยวกับเบปโต
เอกสารอ้างอิงทางเทคนิคภายนอกและวันที่สืบค้น
ISO 15552:2018: ขอบเขต ช่วงขนาดรู ซีรีส์ความดัน และมิติพื้นฐาน มิติการติดตั้ง และมิติอุปกรณ์เสริมสำหรับการสับเปลี่ยน ยืนยันในปี 2025; สืบค้น 2026-07-26
ISO 6432:2015: ขอบเขต ช่วงขนาดรู มิติการติดตั้ง และอิสระในการออกแบบของผู้ผลิตสำหรับกระบอกสูบขนาดเล็ก สืบค้น 2026-07-26
ISO 6431:1992: มาตรฐานเดิมที่ถอนออกและเส้นทางการแก้ไขไปสู่ ISO 15552 สืบค้น 2026-07-26
เอกสารข้อมูล Norgren RA/8000: ตระกูล ISO การทำงาน ช่วงขนาดรู พอร์ต ขนาดก้าน เกลียวก้าน ความดัน ระบบกันกระแทก และวัสดุ สืบค้น 2026-07-26
เอกสารข้อมูล Norgren PRA/182000: ตระกูล ISO และข้อมูลการกำหนดค่ากระบอกสูบโปรไฟล์เฉพาะรุ่น สืบค้น 2026-07-26
หน้าผลิตภัณฑ์ Norgren RM/92020/M/100: ตัวตนรุ่น Norgren ที่แน่นอน ขนาดรู 20 mm และระยะชัก 100 mm สืบค้น 2026-07-26
ISO 19973-3:2015: ขั้นตอนการทดสอบและการรายงานผลการประเมินความน่าเชื่อถือของกระบอกสูบก้านลูกสูบ สืบค้น 2026-07-26
ISO 10099:2001: เกณฑ์การตรวจสอบขั้นสุดท้ายและการยอมรับสำหรับกระบอกสูบนิวแมติก สืบค้น 2026-07-26
OSHA, การควบคุมพลังงานอันตราย: พลังงานนิวแมติกในฐานะพลังงานอันตรายและหน้าที่ด้าน lockout/tagout สืบค้น 2026-07-26
