กระบอกลมนิวแมติกที่เลิกผลิตไม่ได้หมายความว่าจะต้องทำชิ้นส่วนเลียนแบบหรือออกแบบเครื่องจักรใหม่โดยอัตโนมัติ เริ่มจากยืนยันหมายเลขชิ้นส่วนและสถานะวงจรชีวิตที่แน่นอน จากนั้นเปรียบเทียบแนวทางที่เปลี่ยนแปลงน้อยที่สุด ได้แก่ รุ่นทดแทนจาก OEM การซ่อมที่ได้รับอนุมัติ สต็อกเก่าที่ยังไม่เคยใช้งานและสอบกลับได้ รุ่นเทียบเท่าที่ผ่านการรับรอง รุ่นสั่งทำ หรือการปรับแบบเครื่องจักรอย่างมีการควบคุม
ประเด็นยากไม่ใช่การหาชิ้นส่วนที่มีขนาดรูเจาะและระยะชักเท่ากัน แต่คือการพิสูจน์ว่าการกำหนดค่าที่เลือกติดตั้งกับเครื่องจักรได้ ให้แรงและการเคลื่อนที่ตามต้องการ ทนสภาพแวดล้อม เชื่อมต่อกับระบบควบคุมเดิม และสามารถสั่งซื้อซ้ำได้ภายใต้การควบคุมการเปลี่ยนแปลง
การเปลี่ยนทดแทนกระบอกลมนิวแมติกที่เลิกผลิต คือกระบวนการที่ควบคุมได้เพื่อกู้คืนหน้าที่ของแอคชูเอเตอร์ที่ล้าสมัย ผ่านการซ่อม รุ่นทดแทน รุ่นเทียบเท่า ชิ้นส่วนสั่งทำ หรือการเปลี่ยนเครื่องจักรที่ผ่านการตรวจสอบ ผลลัพธ์ที่ต้องการคือการกำหนดค่าที่อนุมัติและทำซ้ำได้ ไม่ใช่เพียงชิ้นส่วนที่ยึดเข้ากับพื้นที่ว่างได้
ประเด็นสำคัญ
- IEC 62402:2019 มองการล้าสมัยเป็นกระบวนการตลอดวงจรชีวิต ไม่ใช่งานจัดซื้อฉุกเฉิน
- มิติของ ISO เป็นเพียงส่วนหนึ่งของการสับเปลี่ยนกระบอกลมได้
- รับรองรุ่นทดแทนด้วยแบบควบคุม การตรวจสอบอินเทอร์เฟซ ขีดจำกัดการใช้งาน การติดตั้งอย่างปลอดภัย การทดสอบชิ้นงานแรก และบันทึกการจัดซื้อที่ตรึงไว้
ข้อมูลผู้เผยแพร่และช่องทางแจ้งแก้ไขข้อมูลทางเทคนิคมีอยู่ที่ เกี่ยวกับเรา และ ติดต่อเรา.
ก่อนประกาศว่ากระบอกลมล้าสมัย ควรยืนยันอะไรบ้าง
IEC 62402:2019 ซึ่งเผยแพร่ในปี 2019 และระบุวันที่ทบทวนความคงสภาพไว้ในปี 2028 กำหนดให้มีการจัดการตลอดวงจรชีวิตของสิ่งนั้น (IEC, 2019) ก่อนจัดหาชิ้นส่วนทดแทน ให้ยืนยันว่ากระบอกลมรุ่นนั้นเลิกผลิตแล้ว ไม่มีจำหน่ายในภูมิภาค ถูกจำกัดชั่วคราว มีรุ่นใหม่มาแทน หรือยังสนับสนุนผ่านอะไหล่ซ่อมอยู่
บันทึกรหัสผู้ผลิตให้ครบ ไม่ใช่เพียงชื่อซีรีส์ ส่วนต่อท้ายอาจเปลี่ยนก้าน แคร่ การหน่วง เซนเซอร์ วัสดุซีล ช่วงอุณหภูมิ เกลียวพอร์ต วิธีติดตั้ง การป้องกันการกัดกร่อน หรือฟังก์ชันพิเศษ การแจ้งวงจรชีวิตของรุ่นย่อยหนึ่งรุ่นไม่ได้พิสูจน์ว่าสมาชิกทุกตัวในตระกูลมีสถานะเดียวกัน
ใช้หน้าผลิตภัณฑ์ปัจจุบันของผู้ผลิต ประกาศเลิกผลิต ฐานข้อมูลรุ่นทดแทน ระบบของผู้จัดจำหน่าย หรือคำตอบทางเทคนิคเป็นลายลักษณ์อักษร เก็บวันที่และแหล่งที่มาไว้ หากคำตอบมาทางอีเมล ให้บันทึกไว้กับข้อมูลทรัพย์สิน ความทรงจำของฝ่ายจัดซื้อไม่ใช่หลักฐานวงจรชีวิต
แยกให้ออกเป็นสามสภาวะ:
- การล้าสมัยเชิงพาณิชย์: ไม่มีการเสนอขายผลิตภัณฑ์ที่กำหนดค่าไว้นั้นสำหรับคำสั่งซื้อใหม่อีกต่อไป
- การล้าสมัยด้านบริการ: ไม่มีการสนับสนุนชุดซ่อมหรือชุดย่อยสำหรับเปลี่ยนทดแทนอีกต่อไป
- การล้าสมัยด้านการใช้งาน: กระบอกลมยังมีอยู่ แต่ไม่เป็นไปตามข้อกำหนดด้านความปลอดภัย สภาพแวดล้อม การควบคุม หรือการผลิตของเครื่องจักรอีกต่อไป
สภาวะเหล่านี้นำไปสู่การดำเนินการคนละแบบ กระบอกลมที่ล้าสมัยเชิงพาณิชย์อาจยังใช้งานได้อีกหลายปีด้วยชุดซ่อมที่อนุมัติแล้ว กระบอกลมรุ่นปัจจุบันก็อาจล้าสมัยสำหรับการใช้งานหลังจากมีการเปลี่ยนระบบควบคุมหรือกระบวนการ ให้มองคำว่า “ล้าสมัย” เป็นสถานะที่มีเอกสารรองรับบวกกับผลกระทบต่อการปฏิบัติงาน ไม่ใช่ป้ายที่ติดกับอุปกรณ์เก่า
ดังนั้นบันทึกแรกควรตอบคำถามว่า อะไรไม่มีจำหน่าย จากใคร ในภูมิภาคใด ตั้งแต่วันที่เท่าไร ยังมีอะไหล่ซ่อมอะไรเหลืออยู่ OEM ระบุรุ่นทดแทนใด และ OEM เปิดเผยความแตกต่างอะไรบ้าง
การเลือกแนวทางแก้ปัญหาการล้าสมัย
โครงการมาตรฐานกลาโหมของสหรัฐฯ ปรับปรุงคู่มือ SD-22 ในเดือนมกราคม 2026 และระบุว่าครอบคลุมการล้าสมัยของชิ้นส่วนทั้งทางกลและทางไฟฟ้า (DSP, 2026) กรอบต้นทุน กำหนดการ และสมรรถนะของคู่มือนี้สนับสนุนลำดับการแก้ปัญหาที่เปลี่ยนแปลงน้อยที่สุด แทนที่จะกระโดดไปออกแบบใหม่โดยอัตโนมัติ
เลือกเส้นทางที่ควบคุมความเสี่ยงปัจจุบันได้โดยไม่สร้างการกำหนดค่าใหม่ที่ขาดการสนับสนุน:
- ชุดซ่อมหรือชุดบริการจาก OEM: ใช้เมื่อโครงกระบอกและส่วนรับน้ำหนักยังใช้งานได้ และมีชุดที่ตรงรุ่นรองรับ
- รุ่นทดแทนจาก OEM: ให้ความสำคัญกับเส้นทางที่ผู้ผลิตออกให้ แล้วตรวจสอบความแตกต่างที่เปิดเผยไว้ทุกข้อ
- สต็อกเก่าที่ยังไม่เคยใช้งานและสอบกลับได้: ใช้เป็นสะพานที่ควบคุมได้เมื่อยืนยันตัวตน สภาพ การจัดเก็บ และการสนับสนุนแล้วว่าเพียงพอ
- รุ่นเทียบเท่าจากผู้ผลิตรายที่สามที่ผ่านการรับรอง: เปรียบเทียบอินเทอร์เฟซของการกำหนดค่าทั้งหมดและพิสูจน์ความเหมาะสมกับการใช้งาน
- รุ่นเทียบเท่าสั่งทำ: จัดทำข้อกำหนดที่ควบคุมได้เมื่อเส้นทางจากแค็ตตาล็อกไม่ตอบข้อจำกัดของการติดตั้ง
- ออกแบบเครื่องจักรใหม่: ใช้เมื่ออินเทอร์เฟซเดิมทำให้ไม่สามารถมีทางออกระยะยาวที่ปลอดภัย รองรับได้ หรือคุ้มค่า
อะไรควรทำให้ย้อนเปลี่ยนการตัดสินใจ หลักฐานใหม่ หากรุ่นทดแทนจาก OEM ต้องเปลี่ยนคอนโทรลเลอร์ที่หาไม่ได้ รุ่นเทียบเท่าที่ผ่านการรับรองอาจมีความเสี่ยงต่ำกว่า หากสต็อกเก่ามีประวัติการจัดเก็บไม่แน่นอน กระบอกลมสั่งทำที่ควบคุมวัสดุและการทดสอบอาจมีเหตุผลรองรับมากกว่า หากแบบติดตั้งเดิมทำให้แอคชูเอเตอร์รับโหลดเกินซ้ำ ๆ การคัดลอกแบบเดิมก็เท่ากับรักษากลไกความล้มเหลวไว้
จะรับรองรุ่นทดแทนจาก OEM หรือการอ้างอิงข้ามรุ่นได้อย่างไร
ISO 15552:2018 ครอบคลุมกระบอกลมนิวแมติกแบบติดตั้งด้วยขายึดถอดได้ ขนาดรูเจาะ 32 ถึง 320 มม. ที่แรงดันกำหนดสูงสุด 1,000 kPa หรือ 10 bar (ISO, ยืนยันปี 2025) มิติเหล่านี้ช่วยสนับสนุนการสับเปลี่ยนได้ แต่ไม่ได้พิสูจน์ว่ากระบอกลมที่กำหนดค่าต่างกันสองตัวมีสมรรถนะ ตัวเลือก วัสดุ หรือการเข้าถึงบริการเท่ากัน
การอ้างอิงข้ามรุ่นเป็นเพียงตัวเลือกที่ต้องพิจารณา ไม่ใช่การอนุมัติ เปรียบเทียบหลักฐานหกชั้น:
| ชั้นการอนุมัติ | หลักฐานที่ต้องมี | ความแตกต่างที่มักซ่อนอยู่ |
|---|---|---|
| ตัวตน | รหัสเดิมและรหัสที่เสนอแบบครบถ้วน พร้อมข้อมูลผู้ผลิตปัจจุบัน | ส่วนต่อท้ายที่อ่านไม่ครบหรือรุ่นย่อยตามภูมิภาค |
| ความพอดีด้านมิติ | แบบควบคุม ขนาดที่วัดจากการติดตั้ง และการทบทวนพื้นที่เผื่อ | พอร์ต ปลายก้าน เซนเซอร์ หรืออุปกรณ์ปรับชนกัน |
| หน้าที่การทำงาน | แรง ความเร็ว รอบการทำงาน คุชชัน และขีดจำกัดโหลดกับโมเมนต์ | รูเจาะเท่ากันแต่สมรรถนะที่ใช้งานได้ต่างกัน |
| สภาพแวดล้อม | อุณหภูมิ สิ่งปนเปื้อน การล้างทำความสะอาด สารหล่อลื่น ข้อมูลซีลและวัสดุ | ซีลหรือสารเคลือบไม่เข้ากับกระบวนการ |
| ความปลอดภัยและระบบควบคุม | พลังงานสะสม พฤติกรรมเมื่อขัดข้อง การตรวจจับ อินเตอร์ล็อก และการ์ดป้องกัน | ตรรกะสวิตช์ต่างกันหรือเกิดการเคลื่อนที่โดยไม่คาดคิด |
| การปล่อยใช้งาน | รายงานชิ้นงานแรก รหัสที่อนุมัติ การแก้ไขแบบ และบันทึกการเปลี่ยนแปลง | คำสั่งซื้อในอนาคตอาจทำซ้ำการกำหนดค่าที่ยังไม่ผ่านการทดสอบ |
ชิ้นส่วนที่เสนอจะต้องตรงกับหน้าที่จริงของเครื่องจักร ไม่ใช่เพียงมีตัวเลขเด่นในแค็ตตาล็อกเท่ากัน สำหรับกระบอกลมไร้ก้าน ให้ยืนยันการติดตั้งแคร่ โมเมนต์ก้ม เงย และบิดที่ยอมให้เกิดได้ ไกด์ภายนอก แบบข้อต่อหรือซีล ความเร็ว คุชชัน ค่าคลาดเคลื่อนระยะชัก พอร์ต เซนเซอร์ และการเข้าถึงเพื่อบริการ สำหรับกระบอกลมแบบมีก้าน ให้เพิ่มเกลียวก้าน เส้นผ่านศูนย์กลางก้าน แนวติดตั้ง ทิศทางการโก่ง และการควบคุมโหลดด้านข้าง
มาตรฐานช่วยลดความไม่แน่นอนของอินเทอร์เฟซได้เฉพาะภายในขอบเขตที่ประกาศไว้ ไม่ได้โอนการอนุมัติการใช้งานจากการกำหนดค่าเดิมไปยังการกำหนดค่าใหม่ นี่คือเหตุผลที่รุ่นทดแทนตาม ISO อาจใส่กับรูยึดได้ แต่ยังล้มเหลวด้านคุชชัน การตรวจจับ อุณหภูมิ การกัดกร่อน หรือข้อกำหนดโหลดและโมเมนต์
เลือกตระกูลมิติให้ถูกต้อง ISO 6432:2015 ครอบคลุมกระบอกลมก้านเดี่ยวที่ใช้ทั่วไป ขนาดรูเจาะ 8 ถึง 25 มม. ที่แรงดันสูงสุด 1,000 kPa ขณะที่ ISO 15552 เริ่มที่ 32 มม. (ISO 6432, ยืนยันปี 2020) ไม่มีมาตรฐานใดรับรองคุณลักษณะที่กำหนดค่าไว้ทุกข้อหรือหน้าที่ของเครื่องจักรทุกแบบ
เครื่องมืออ้างอิงข้ามรุ่นของผู้ผลิตยังมีประโยชน์ในฐานะหลักฐานสำหรับค้นหาตัวเลือก เครื่องมือของ Parker รับหมายเลขชิ้นส่วนของผู้ผลิตรายอื่นหรือหมายเลข Parker ที่เลิกผลิตแล้ว แต่รุ่นเทียบเท่าที่ได้ยังต้องตรวจสอบกับการใช้งาน (Parker Cross Reference, สืบค้นเมื่อ 2026)
คู่มือเปลี่ยนทดแทน Festo DNC แสดงให้เห็นว่าเส้นทางรุ่นทดแทนหนึ่งเส้นทางอาจเปลี่ยนคุชชันและรหัสตัวเลือกได้ หากต้องการหลักฐานด้านการจัดซื้อที่กว้างขึ้น ให้ใช้ รายการตรวจสอบการจัดซื้อกระบอกลม ISO 15552
ต้องเก็บข้อมูลใดจากกระบอกลมที่ติดตั้งอยู่

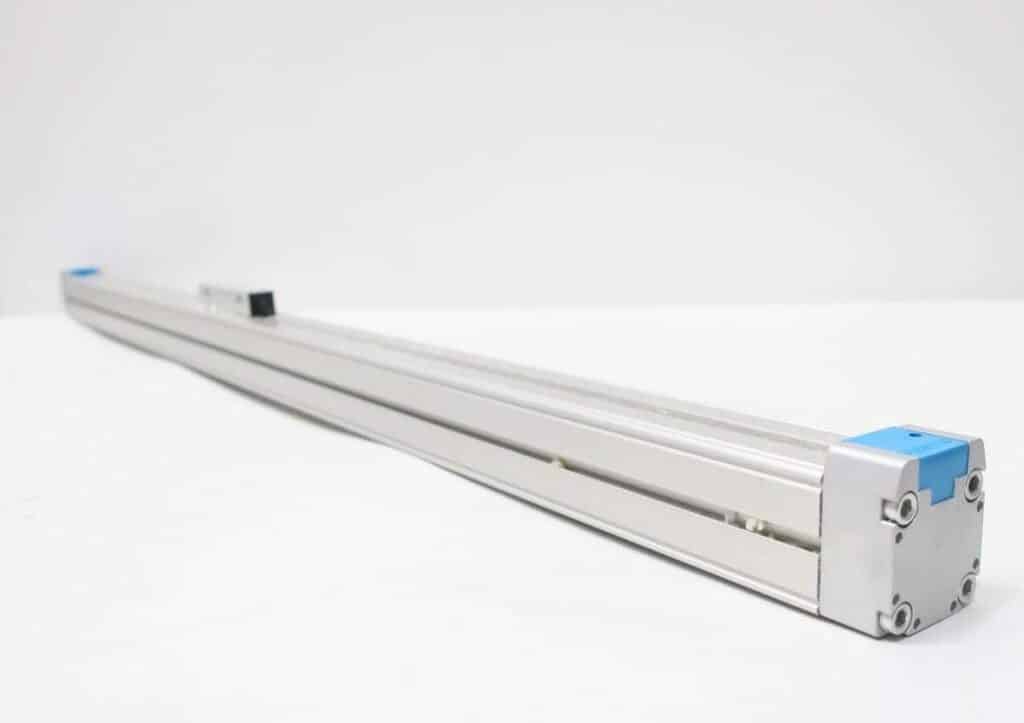

SMC ระบุรุ่นย่อยของกระบอกลมไร้ก้าน MY1H แบบข้อต่อทางกลว่าเลิกผลิตในเดือนเมษายน 2013 และมีนาคม 2019 พร้อมรุ่น MY1H-Z ที่มาแทนสำหรับการกำหนดค่าที่ระบุ (SMC) บันทึกเฉพาะรุ่นนี้แสดงให้เห็นว่า ชื่อซีรีส์ รูปถ่าย หรือขนาดรูเจาะโดยประมาณไม่สามารถแทนรหัสเต็มและการสำรวจอินเทอร์เฟซที่ติดตั้งจริงได้
ถ่ายรูปเครื่องจักรก่อนถอดชิ้นส่วน เก็บภาพป้ายชื่อ แอคชูเอเตอร์ทั้งชุด จุดอ้างอิงการติดตั้ง พอร์ต ตัวควบคุมการไหล เซนเซอร์ ขายึด แนวสายไฟ โหลดที่เคลื่อนที่ ไกด์ ระยะเผื่อปลายทาง และการดัดแปลงหน้างาน ใส่มาตราส่วนหรือมิติที่ทราบเมื่อมีประโยชน์
จัดทำชุดข้อมูลที่ควบคุมได้หนึ่งชุด:
- ผู้ผลิต รหัสรุ่นเต็ม รหัสซีเรียลหรือวันที่ และค่าพิกัดบนป้ายชื่อ;
- ขนาดรูเจาะ ระยะชัก และพื้นที่รวมเมื่อหดกับเมื่อยืด;
- รูปแบบการติดตั้ง แบบรูยึด จุดอ้างอิง และจุดต่อแคร่หรือก้าน;
- เกลียวพอร์ต ตำแหน่ง ทิศทาง ข้อต่อ ขนาดท่อ และตัวควบคุมไอเสีย;
- แรงดันใช้งานและแรงดันขณะเคลื่อนที่ที่แอคชูเอเตอร์;
- มวลที่เคลื่อนที่ โหลดภายนอก ทิศทางแรง โมเมนต์โหลด และไกด์;
- เวลาเป้าหมายของระยะชัก อัตรารอบ รูปแบบหน้าที่ และพฤติกรรมที่ตำแหน่งปลาย;
- ชนิดและการตั้งค่าคุชชัน สต็อป และโช้คอัพภายนอก;
- ชนิดเซนเซอร์ แรงดันไฟ เอาต์พุต คอนเน็กเตอร์ ตำแหน่ง และตรรกะคอนโทรลเลอร์;
- อุณหภูมิ สิ่งปนเปื้อน การล้างทำความสะอาด สารเคมี สารหล่อลื่น และการสัมผัสการกัดกร่อน;
- ความเสียหายที่พบ ชิ้นส่วนที่เสีย ประวัติการซ่อม และยูนิตพี่น้องที่ยังเหลืออยู่
เมื่อไม่มีแบบเดิม อย่าแสร้งว่าการวัดด้วยเวอร์เนียร์สามารถสร้างแบบขึ้นมาใหม่ได้ การวัดใช้กำหนดอินเทอร์เฟซภายนอกได้ แต่ไม่เปิดเผยสารประกอบซีล การอบชุบ ความคลาดเคลื่อนภายใน ระยะเผื่อความล้า รูปทรงคุชชันเฉพาะผู้ผลิต หรือค่าพิกัดโมเมนต์ที่ยอมได้ เปลี่ยนสิ่งที่ไม่รู้ให้เป็นคำถามที่ชัดเจนสำหรับผู้จำหน่ายและข้อกำหนดการทดสอบแบบอนุรักษ์นิยม
ใช้หน้าที่ของการใช้งานเพื่อคลี่คลายข้อขัดแย้ง หากอ่านป้ายชื่อเดิมไม่ออก แต่เครื่องจักรต้องใช้แรงจับยึดที่กำหนด ให้บันทึกโหลด แรงดันที่มีผลจริง รูปทรง และข้อกำหนดความปลอดภัย หากแอคชูเอเตอร์รับโหลดเยื้องศูนย์ ให้บันทึกแขนโมเมนต์และไกด์ภายนอก การจับคู่รุ่นโดยไม่มีหน้าที่การทำงานถือว่ายังไม่ครบ
เมื่อใดจึงยอมรับสต็อกเก่าที่ยังไม่เคยใช้งานหรือชุดซ่อมได้
SMC บันทึกซีรีส์กระบอกลมไร้ก้านแบบคัปปลิงแม่เหล็ก CY1B และ CY1R ว่าเลิกผลิตในเดือนมีนาคม 2006 และชี้ไปยังรุ่น CY3B กับ CY3R ที่มาแทน (SMC) ยูนิต CY1 ที่ยังเหลืออยู่อาจใช้งานได้ แต่เพียงอายุของมันไม่ใช่หลักฐานยืนยันสภาพซีล คุณภาพการจัดเก็บ การสอบกลับ หรือความสามารถในการรับการสนับสนุน
สต็อกเก่าที่ยังไม่เคยใช้งานเป็นสะพาน ไม่ใช่หลักฐานอัตโนมัติ ให้ตรวจสอบ:
- รหัสชิ้นส่วนและการกำหนดค่าที่ตรงรุ่น;
- บรรจุภัณฑ์เดิม แหล่งที่มา ฉลาก และการสอบกลับ;
- อุณหภูมิและความชื้นในการจัดเก็บ แสงแดด โอโซน สิ่งปนเปื้อน และการขนย้าย;
- การกัดกร่อน พอร์ตเสียหาย จาระบีเสื่อม ซีลแข็งตัว และสภาพแคร่;
- ชุดซ่อมและคู่มือที่มีอยู่;
- จำนวนที่ต้องใช้ และสิ่งที่จะเกิดขึ้นเมื่อสต็อกที่เหลือถูกใช้หมด;
- การตรวจรับเข้า การทดสอบรั่ว การทดสอบการทำงาน และเงื่อนไขการคืนสินค้า
อย่ากำหนดอายุการเก็บเดียวกันให้กระบอกลมหรือซีลทุกชนิด อีลาสโตเมอร์ สารหล่อลื่น บรรจุภัณฑ์ สภาพแวดล้อม และคำแนะนำของผู้ผลิตล้วนมีผล หากไม่ทราบประวัติการจัดเก็บ ให้ถือว่ายูนิตนั้นเป็นสินค้าคงคลังที่ยังไม่ผ่านการยืนยัน และวางแผนตรวจสอบหรือปรับสภาพก่อนนำไปเป็นอะไหล่ฉุกเฉิน
ชุดซ่อมยอมรับได้เมื่อระบุไว้สำหรับรุ่นแก้ไขของกระบอกลมที่แน่นอน โครงสร้างรับน้ำหนักยังใช้งานได้ เข้าใจสาเหตุความเสียหาย และดำเนินการซ่อมตามคำสั่งที่อนุมัติได้ ชุดซ่อมไม่สามารถแก้ก้านคด ท่อเป็นรอย แคร่เสีย ไกด์สึก ฝาปิดปลายแตกร้าว ฐานติดตั้งบิด หรือปัญหาโหลดด้านข้างที่เกิดซ้ำ
หลังซ่อม ให้ใช้เกณฑ์รับมอบที่กำหนดไว้ อย่างน้อยต้องตรวจสภาพการประกอบ ยืนยันความสมบูรณ์ของแรงดันอย่างปลอดภัย ตรวจการรั่ว เดินระยะชักเต็ม ตรวจสอบคุชชันและการตรวจจับ และพิสูจน์ยูนิตภายใต้สภาพเครื่องจักรที่เป็นตัวแทน ปฏิบัติตามขั้นตอนควบคุมพลังงานอันตรายของเครื่องจักรระหว่างถอด ซ่อม และติดตั้งกลับ
ISO 4414 ขอให้นักออกแบบระบบนิวแมติกคำนึงถึงการทำงานที่เชื่อถือได้ การบำรุงรักษา และความปลอดภัยตลอดการใช้งานตามที่ตั้งใจไว้ (ISO 4414) รุ่นซ่อมหรือรุ่นทดแทนที่ไม่สามารถแยกพลังงาน เข้าถึง ปรับตั้ง หรือยืนยันผลได้อย่างปลอดภัย ไม่ใช่ผลลัพธ์การบำรุงรักษาที่เทียบเท่า
เมื่อใดควรสั่งทำรุ่นเทียบเท่า
ISO 15552 กำหนดมิติการสับเปลี่ยนได้สำหรับซีรีส์ขนาดรูเจาะ 32 ถึง 320 มม. ที่สูงสุด 10 bar แต่กระบอกลมไร้ก้าน กระบอกลมมีไกด์ กระบอกลมขนาดกะทัดรัด กระบอกลมวัสดุพิเศษ หรือรุ่นดัดแปลงจำนวนมากอยู่นอกขอบเขตที่แน่นอนนี้ (ISO, ยืนยันปี 2025) รุ่นเทียบเท่าสั่งทำมีเหตุผลเมื่อข้อกำหนดที่ควบคุมไว้ไม่สามารถทำได้ด้วยการกำหนดค่าจากแค็ตตาล็อกปัจจุบัน
สั่งทำยูนิตเมื่อพื้นที่ติดตั้ง อินเทอร์เฟซ แคร่ จุดต่อก้าน ตำแหน่งพอร์ต สภาพแวดล้อม หรือสถาปัตยกรรมเครื่องจักรทำให้อะแดปเตอร์หรือการออกแบบใหม่มีความเสี่ยงมากกว่า อย่าขอให้ผู้จำหน่าย “คัดลอกกระบอกลมเดิม” จากรูปถ่าย ให้ออกข้อกำหนดด้านสมรรถนะและอินเทอร์เฟซ
ตรึงรายการต่อไปนี้ก่อนเริ่มผลิต:
- มิติภายนอกและจุดอ้างอิงที่ควบคุมไว้;
- แรงและการเคลื่อนที่ที่ต้องการภายใต้แรงดันที่มี;
- โหลด โมเมนต์ แนวศูนย์ และสมมติฐานด้านไกด์ที่ยอมได้;
- ขีดจำกัดแรงดัน อุณหภูมิ ความเร็ว รอบการทำงาน และหน้าที่;
- ข้อกำหนดด้านพอร์ต เซนเซอร์ ไฟฟ้า วัสดุ ซีล สารหล่อลื่น และพื้นผิว;
- การควบคุมอันตรายและพฤติกรรมที่คาดเมื่อเกิดความขัดข้อง;
- ลักษณะที่ต้องตรวจและค่าคลาดเคลื่อน;
- การทดสอบแรงดัน การรั่ว การเคลื่อนที่ คุชชัน การตรวจจับ และความทนทาน;
- การอนุมัติแบบ การควบคุมการเปลี่ยนแปลง การทำเครื่องหมาย และการสนับสนุนอะไหล่ในอนาคต
คู่มือ วงจรชีวิตกระบอกลมนิวแมติกสั่งทำ ระบุประตูด้านแบบ การทดสอบรับรองจากโรงงาน การติดตั้ง และการเริ่มเดินเครื่อง เมื่อใบเสนอราคามีค่าทำเครื่องมือ การตรวจรับขั้นต่ำ สต็อก และความเสี่ยงจากการเปลี่ยนแปลง เครื่องคำนวณข้อผูกพัน MOQ ของกระบอกลมสั่งทำ สามารถใช้เปรียบเทียบข้อผูกพันการสั่งซื้อทั้งหมดได้
ควรเก็บกระบอกลมที่เลิกผลิตไว้สำรองกี่ตัว
คำถามที่พบบ่อยของ IATF 29 ระบุองค์ประกอบห้าข้อสำหรับการวางแผนฉุกเฉินที่มีประสิทธิผล รวมถึงการวิเคราะห์ความเสี่ยง มาตรการทางเลือก เช่น สต็อกความปลอดภัย การทดสอบและยืนยันผลเป็นประจำ และการปฏิบัติตามข้อกำหนดเฉพาะลูกค้า (IATF, 2022) แต่ไม่ได้กำหนดว่าต้องมีกระบอกลมสำรองหนึ่งตัวต่อเครื่องจักรทุกเครื่อง
กำหนดจำนวนจากความเสี่ยงในการปฏิบัติงาน:
- จำนวนที่ติดตั้งโดยใช้การกำหนดค่าที่อนุมัติแบบเดียวกัน;
- ผลกระทบต่อการผลิตและทางเลี่ยงหรือความซ้ำซ้อนที่มี;
- ความต้องการกระบอกลมและชุดซ่อมที่สังเกตได้;
- ระยะเวลาจัดหาและความผันผวนของระยะเวลานั้น;
- เวลาซ่อมคืนสต็อก และยูนิตที่เสียสามารถกู้คืนได้หรือไม่;
- ข้อจำกัดอายุการเก็บและการจัดเก็บของซีล จาระบี และยูนิตที่ประกอบแล้ว;
- คำสั่งซื้อขั้นต่ำของผู้จำหน่าย เศรษฐศาสตร์ของล็อต และความเสี่ยงจากการเปลี่ยนแปลง;
- วันที่วางแผนเลิกใช้อุปกรณ์หรือออกแบบใหม่
อะไหล่ที่เหมาะสมคือความสามารถในการกู้คืน ไม่ใช่เพียงวัตถุบนชั้นวาง กระบอกลมที่ไม่มีเซนเซอร์ ฮาร์ดแวร์ติดตั้ง ข้อต่อ การตั้งค่า คู่มือทำงาน หรือบันทึกการทดสอบที่อนุมัติ อาจยังใช้งานไม่ได้ระหว่างเครื่องหยุด จัดเป็นชุดสำหรับการเปลี่ยนทั้งหมดและระบุสิ่งที่สามารถนำกลับมาใช้ได้อย่างปลอดภัย
จัดประเภทสินค้าคงคลังตามหน้าที่:
| ประเภทอะไหล่ | การใช้งานที่เหมาะสม | การควบคุมที่ต้องมี |
|---|---|---|
| กระบอกลมพร้อมติดตั้ง | หน้าที่จุดเดียวที่สำคัญต่อการผลิตและเก็บรักษาในคลังได้เหมาะสม | รหัสที่อนุมัติ การรักษาค่าตั้ง และการตรวจสภาพเป็นระยะ |
| อะไหล่หมุนเวียนที่ซ่อมได้ | สามารถซ่อมสร้างยูนิตและนำกลับเข้าคลังได้ | เส้นทางซ่อม บันทึกการรับมอบ และการติดฉลากสถานะ |
| ชุดซีลหรือชุดชิ้นส่วนสึกหรอ | โหมดความเสียหายซ่อมได้และโครงกระบอกยังใช้งานได้ | รุ่นแก้ไขที่ตรงกัน การควบคุมการจัดเก็บ และคู่มือซ่อม |
| อะไหล่ร่วมที่กำหนดค่าได้ | หลายเครื่องใช้ยูนิตพื้นฐานเดียวกันได้หลังตั้งค่าอย่างควบคุม | เมทริกซ์การกำหนดค่า อุปกรณ์เสริม และบุคลากรที่ผ่านการฝึกเปลี่ยน |
| สต็อกเก่าที่ใช้เชื่อมช่วงเปลี่ยนผ่าน | สต็อกมีจำกัดและรองรับการเปลี่ยนผ่านที่วางแผนไว้ | ประมาณการใช้ การตรวจสภาพ และวันที่ยุติการใช้ |
ทบทวนแผนหลังได้รับประกาศวงจรชีวิตทุกครั้ง หลังเกิดความเสียหาย หลังเปลี่ยนผู้จำหน่าย หลังระยะเวลาจัดหายาวนานผิดคาด หลังดัดแปลงเครื่องจักร หรือเมื่อพบสินค้าคงคลังใหม่ รายการอะไหล่แบบคงที่จะแก่ตัวจนกลายเป็นปัญหาล้าสมัยรอบถัดไป
สร้างแผนจัดการการล้าสมัยก่อนเกิดความเสียหายครั้งถัดไป
DSP ระบุว่าการปรับปรุง SD-22 เดือนมกราคม 2026 ใช้แนวทางเชิงรุกเพื่อลดความเสี่ยงการล้าสมัย และประเมินผลผ่านต้นทุน กำหนดการ และสมรรถนะ (DSP, 2026) ดังนั้นแผนกระบอกลมที่ใช้งานได้จริงจึงต้องเชื่อมข้อมูลทรัพย์สิน การติดตามวงจรชีวิต ผู้รับผิดชอบแนวทางแก้ หลักฐานการรับรอง สินค้าคงคลัง และการควบคุมการเปลี่ยนแปลงเข้าด้วยกัน
เริ่มจากหน้าที่ที่สำคัญต่อการผลิต จัดทำทะเบียนที่มีเครื่องจักร รหัสกระบอกลม จำนวน สถานะวงจรชีวิต รุ่นทดแทนจาก OEM ทางเลือกที่อนุมัติ เส้นทางซ่อม จำนวนอะไหล่ ตำแหน่งจัดเก็บ เจ้าของหลักฐาน วันที่ทบทวน และวันที่วางแผนเลิกใช้อุปกรณ์
ติดตามแหล่งข้อมูลทางการด้วยความถี่ที่เหมาะกับความเสี่ยง ตัวอย่างเช่น SMC เผยแพร่ซีรีส์กระบอกลมที่เลิกผลิต วันที่ รุ่นทดแทน และลิงก์เปรียบเทียบสินค้า แทนที่จะกำหนดระยะสนับสนุนสากลเพียงช่วงเดียว (SMC) การสื่อสารกับผู้จำหน่ายควรเสริมบันทึกนี้ ไม่ใช่ใช้แทน
ใช้วันที่กระตุ้นที่ชัดเจน:
- ได้รับประกาศวงจรชีวิต;
- ถึงกำหนดตัดสินใจสั่งซื้อครั้งสุดท้าย;
- วันที่สั่งซื้อจาก OEM ได้เป็นครั้งสุดท้าย;
- ถึงกำหนดรับรองรุ่นทดแทน;
- ใช้สะพานสต็อกเก่าหมด;
- ถึงกำหนดชิ้นงานแรกของรุ่นทดแทนสั่งทำ;
- ช่วงเวลาออกแบบใหม่และยืนยันเครื่องจักร;
- เลิกใช้การกำหนดค่าเดิม
การกระจายผู้จำหน่ายก็ต้องผ่านการรับรองเช่นกัน ใบเสนอราคาที่สองยังไม่ใช่แหล่งจัดหาที่สอง จนกว่าผลิตภัณฑ์ที่กำหนดค่าพร้อมกระบวนการผลิต การตรวจสอบ เอกสาร การส่งมอบ การแจ้งเปลี่ยนแปลง และการสนับสนุนจะได้รับการยอมรับ กรอบต้นทุนรวม OEM เทียบกับอะไหล่หลังการขาย แยกประตูทางเทคนิคออกจากราคา ขณะที่ คู่มือประเมินผู้จำหน่าย ครอบคลุมหลักฐานการตรวจประเมินและเชิงพาณิชย์
ผลลัพธ์ที่ต้องมีคือเส้นทางกู้คืนที่ควบคุมได้ ได้แก่ ชิ้นส่วนหรือการซ่อมที่อนุมัติ ชุดติดตั้งครบถ้วน คู่มือทำงานที่ปลอดภัย เกณฑ์รับมอบ บุคลากรที่ผ่านการฝึก และบันทึกที่ฝ่ายจัดซื้อทำซ้ำได้ นี่คือสิ่งที่เปลี่ยนการยกเลิกผลิตภัณฑ์ของ OEM จากเหตุฉุกเฉินให้เป็นการเปลี่ยนแปลงทางวิศวกรรมที่กำหนดเวลาได้
คำถามที่พบบ่อยเกี่ยวกับกระบอกลมนิวแมติกที่เลิกผลิต
ISO 15552 ครอบคลุมซีรีส์ขนาดรูเจาะ 32 ถึง 320 มม. ที่สูงสุด 10 bar ขณะที่ฐานข้อมูลวงจรชีวิตของ SMC ระบุวันที่เลิกผลิตและรุ่นทดแทนสำหรับการกำหนดค่าเฉพาะ (ISO, ยืนยันปี 2025; SMC) คำตอบเหล่านี้แยกการสับเปลี่ยนด้านมิติออกจากการอนุมัติรุ่นทดแทนทั้งชุด
เมื่อรุ่นกระบอกลมเลิกผลิต ควรทำอะไรเป็นอย่างแรก
บันทึกรหัสชิ้นส่วนเต็มและยืนยันสถานะวงจรชีวิตที่แน่นอนจากหลักฐานปัจจุบันของผู้ผลิต ถามว่ากระบอกลมที่กำหนดค่านั้นเลิกผลิต มีรุ่นใหม่มาแทน ไม่มีจำหน่ายในภูมิภาค หรือยังซ่อมได้หรือไม่ เก็บข้อมูลชุดซ่อมที่เหลือ รุ่นทดแทนที่ระบุ ความแตกต่างที่เปิดเผย วันที่สั่งซื้อครั้งสุดท้าย และจำนวนที่ติดตั้ง ก่อนซื้อทางเลือกหรือเริ่มออกแบบใหม่
อะไรทำให้กระบอกลมทดแทนเป็นแบบติดตั้งแทนได้จริง
รุ่นทดแทนจะเป็นแบบติดตั้งแทนได้ก็ต่อเมื่อยูนิตที่กำหนดค่านั้นเข้ากับอินเทอร์เฟซทางกล นิวแมติก ไฟฟ้า และการควบคุมที่อนุมัติทุกจุด โดยไม่เกิดการเปลี่ยนแปลงที่ยังไม่ได้ทบทวน และผ่านการทดสอบรับมอบการทำงานของเครื่องจักร การตรงกันของรูเจาะ ระยะชัก หรือมิติการติดตั้งตาม ISO ไม่เพียงพอเมื่อพอร์ต เซนเซอร์ คุชชัน วัสดุ ขีดจำกัดโหลด หรือการเข้าถึงบริการแตกต่างกัน
สต็อกเก่าที่ยังไม่เคยใช้งานปลอดภัยสำหรับกระบอกลมที่เลิกผลิตหรือไม่
อาจปลอดภัยได้ หากการกำหนดค่าที่แน่นอน แหล่งที่มา การสอบกลับ ประวัติการจัดเก็บ สภาพทางกายภาพ สภาพซีลและสารหล่อลื่น และการสนับสนุนที่เหลืออยู่ยอมรับได้ ตรวจสอบและทดสอบยูนิตก่อนถือเป็นอะไหล่การผลิต การจัดเก็บที่ไม่ทราบประวัติหรือความเสี่ยงของสินค้าปลอมอาจทำให้สินค้าที่ดูเหมือนไม่เคยใช้งานไม่น่าเชื่อถือเท่ารุ่นทดแทนปัจจุบันที่ผ่านการรับรอง
เมื่อใดควรเลือกกระบอกลมสั่งทำแทนการออกแบบเครื่องจักรใหม่
เลือกกระบอกลมสั่งทำเมื่อพื้นที่ติดตั้งและอินเทอร์เฟซเดิมยังใช้ได้ สมรรถนะที่ต้องการระบุและทดสอบได้ และการรักษาการกำหนดค่าเครื่องจักรเดิมมีความเสี่ยงต่ำกว่าการเปลี่ยนแปลง ออกแบบใหม่เมื่อผังเดิมไม่ปลอดภัย ทำให้แอคชูเอเตอร์รับโหลดเกินซ้ำ ๆ ขัดขวางการสนับสนุน หรือบังคับให้ยอมรับข้อประนีประนอมที่ควบคุมไม่ได้มากเกินไป
โรงงานควรเก็บกระบอกลมที่เลิกผลิตไว้สำรองกี่ตัว
ไม่มีจำนวนสากล ให้กำหนดสต็อกจากจำนวนที่ติดตั้ง ผลกระทบต่อการผลิต ทางเลี่ยง ประวัติความเสียหายและการซ่อม ความผันผวนของการเติมสต็อก ข้อจำกัดอายุการเก็บ คำสั่งซื้อขั้นต่ำ และระยะเวลาบริการที่เหลือของเครื่องจักร รวมเซนเซอร์ ฐานยึด ข้อต่อ คู่มือ การตั้งค่า และบันทึกการรับมอบ เพื่อให้สินค้าคงคลังเป็นชุดกู้คืนที่ใช้ได้จริง ไม่ใช่ชิ้นส่วนเดี่ยว
แหล่งข้อมูลและเอกสารอ้างอิงทางเทคนิค
- IEC 62402:2019, ข้อกำหนดการจัดการการล้าสมัยและขอบเขตวงจรชีวิต; ปี 2019 สืบค้นเมื่อ 2026-07-26
- คู่มือ DMSMS SD-22, แนวทางเชิงรุกสำหรับการล้าสมัยของชิ้นส่วนทางไฟฟ้าและทางกล; ปรับปรุงเดือนมกราคม 2026 สืบค้นเมื่อ 2026-07-26
- ISO 15552:2018, ขอบเขตมิติการสับเปลี่ยนของกระบอกลมแบบติดตั้งด้วยขายึดถอดได้; ยืนยันปี 2025 สืบค้นเมื่อ 2026-07-26
- ISO 6432:2015, มิติการติดตั้งของกระบอกลมก้านเดี่ยวขนาดรูเจาะเล็ก; ยืนยันปี 2020 สืบค้นเมื่อ 2026-07-26
- ISO 4414:2010, ขอบเขตด้านความปลอดภัย การบำรุงรักษา และการทำงานที่เชื่อถือได้ของระบบนิวแมติก; ยืนยันปี 2021 สืบค้นเมื่อ 2026-07-26
- กระบอกลมที่เลิกผลิตของ SMC, วันที่เลิกผลิต รุ่นทดแทน และลิงก์เปรียบเทียบตามรุ่น; สืบค้นเมื่อ 2026-07-26
- รายละเอียดการเลิกผลิต SMC MY1H, วันที่ของรุ่นย่อยและเส้นทางรุ่น MY1H-Z ที่ระบุไว้; สืบค้นเมื่อ 2026-07-26
- การอ้างอิงข้ามรุ่นของ Parker, การค้นหาเทียบหมายเลขชิ้นส่วนของคู่แข่งและหมายเลข Parker ที่เลิกผลิต; สืบค้นเมื่อ 2026-07-26
- IATF 16949:2016 คำถามที่พบบ่อยข้อ 29, แนวทางแผนฉุกเฉิน; ปี 2022 สืบค้นเมื่อ 2026-07-26
