Dönmeyi Önleyen ve Kuvveti Artıran Çift Pistonlu Silindirler Rehberi

Çift pistonlu silindirlerin iki basınç alanını daha yüksek itme kuvveti ve dönmezlik için nasıl birleştirdiğini, 25 mm hesap örneği ve SMC ±0.1° model sınırlarıyla öğrenin.

Paylaş
Jack Chen, pnömatik mühendisi, Bepto Pnömatik

Yazar hakkında

Jack Chen

pnömatik mühendisi

Ben Bepto Pnömatik ekibinden pnömatik mühendisi Jack. Tekliften önce pnömatik ürün ihtiyaçlarını, bileşen uygulamalarını ve teknik ayrıntıları incelemeye yardımcı olurum.

Yazarın makaleleriJack@bepto.com

Çift pistonlu silindir, iki pistonu paralel yerleştiren ve piston millerini tek bir çıkış plakasına bağlayan pnömatik bir aktüatördür. İki etkin basınç alanı toplandığı için özdeş pistonlar aynı basınçta tek pistonun teorik eksenel kuvvetinin iki katını üretebilir. Aralıklı miller dönmeyi sınırlar, ancak sıfır boşluk veya sınırsız moment kapasitesi sağlamaz.

Bu yanıtın bir sınırı olmalıdır. SMC CXS2, çıkış kuvvetinin iki katına ve ±0.1° dönmezlik hassasiyetine sahip olduğu belirtilen, çift pistonlu ve çift milli belirli bir ürün ailesidir; ürün yelpazesi 6, 10, 16, 20, 25 ve 32 mm çapları kapsar (SMC CXS2, erişim: 19 Temmuz 2026). Bu değerler benzer adla satılan her silindiri değil, söz konusu ürün ailesini tanımlar.

Öne çıkan noktalar

  • İki özdeş pistonun etkin alanları toplandığı için teorik kuvvet, tek pistonunkinin iki katıdır.
  • Piston milleri basınç alanının bir bölümünü kapladığından ileri ve geri hareketlerde farklı alan toplamları kullanılmalıdır.
  • Aralıklı miller dönmeyi sınırlar; ancak modele özgü açı, moment, hız ve enerji sınırları yine geçerlidir.
  • Süpürülen alanın iki katına çıkması, aynı strok için geometrik hava hacminin de yaklaşık iki katına çıkması demektir.

Çift Pistonlu Silindir Nedir?

SMC, CXS2’yi çift pistonlu yapıya ve 6 ile 32 mm arasında altı çap seçeneğine sahip çift etkili bir silindir olarak tanımlar (SMC CXS2, erişim: 19 Temmuz 2026). Bu rehberde “çift piston”, mekanik olarak birbirine bağlı tek bir çıkış plakasını paralel biçimde tahrik eden iki ayrı basınç alanı anlamına gelir.

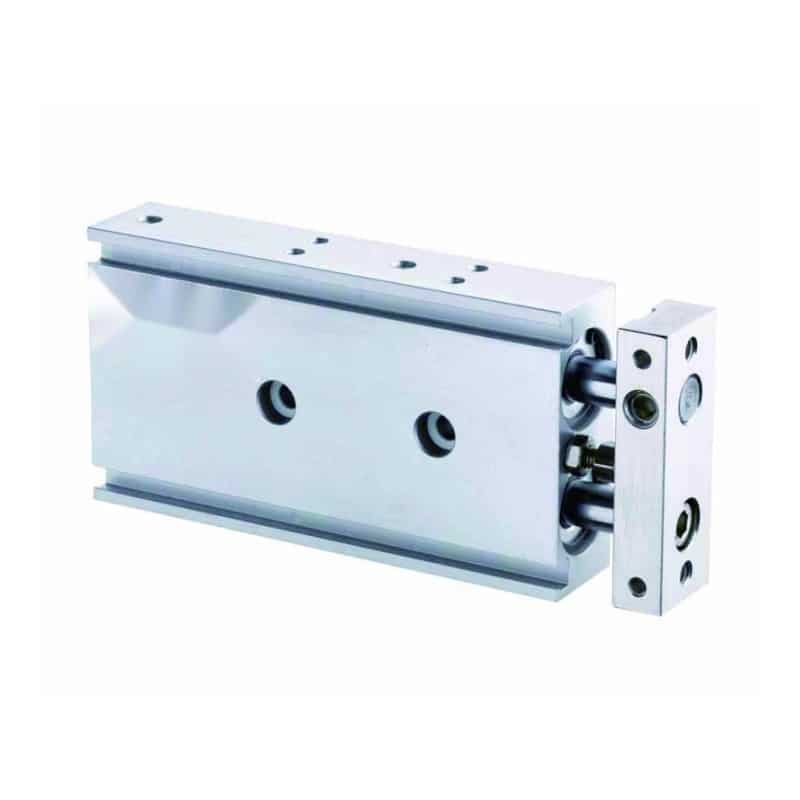

Ortak çıkış plakasına sahip CXS tipi çift pistonlu ve çift milli pnömatik silindir

Temel yapı beş işlevsel parçadan oluşur:

  • Yan yana düzenlenmiş iki silindir deliği veya basınç haznesi
  • Koordineli besleme ve egzoz basıncına maruz kalan iki piston
  • Tek bir rijit çıkış plakasına bağlı iki piston mili
  • Mil hizasını ve plaka hareketini kontrol eden yataklar veya burçlar
  • Yükü makineye aktaran ortak gövde ve montaj referansı

Her iki piston kuvveti de aynı hareket yönünde etki eder. Çıkış plakası bu eksenel kuvvetleri toplar ve milleri, tek bir yuvarlak mile göre dönmeye daha iyi direnebilecek kadar aralıklı tutar. Bu mimari, kompakt bir takımın ayrı bir dönme önleyici kama eklenmeden daha fazla itme kuvvetine ve kararlı bir montaj yüzeyine ihtiyaç duyduğu uygulamalarda yararlıdır.

Bu yapı kendiliğinden hassas bir kızak değildir. Mil ve yatak boşluğu, gövde rijitliği, plaka rijitliği, montaj düzlüğü, yan yük ve takım çıkıntısı, çıkış yüzeyinin davranışını belirlemeye devam eder. Ayrıntılı yatak ve üç eksenli moment seçimi için ayrı kompakt kılavuzlu silindir rehberini kullanın.

Bu mimariyi belirlemenin en güvenilir yolu milleri değil, basınç alanlarını saymaktır. Görünen iki mil; iki pistona, iki kılavuz miline veya tek bir geçişli milli pistona ait olabilir. Bir hesaplamada veya satın alma siparişinde “çift piston” ifadesini kullanmadan önce kesit çizimini ve ileri/geri hareket etkin alan tablosunu isteyin.

Birbirinin Yerine Kullanılmaması Gereken Üç Silindir Adı

ISO 15552:2018, 32 ile 320 mm çaplı ve azami anma basıncı 1.000 kPa olan tek veya çift milli pnömatik silindirlerin değiştirilebilir montaj ölçülerini kapsar (ISO 15552:2018, 2025’te doğrulandı). Bu standartta “çift mil”, paralel iki piston anlamına gelmez. Satın alma terminolojisi iç mimariyi açıkça belirtmelidir.

Paralel çift pistonlu silindir, iki milin tek bir plakayı tahrik ettiği yan yana yerleşimli bir aktüatördür. Tandem silindir, piston kademelerinin kuvveti ortak bir çıkış mili üzerinden ilettiği eksenel bir aktüatördür. Geçişli milli silindir, milin her iki kapaktan çıktığı tek pistonlu bir tasarımdır. Kısa bir tanımda üçü de “çift” silindir gibi görünebilir.

Yaygın ad Tipik iç düzen Kuvvete etkisi Dönme ve yüke etkisi
Paralel çift pistonlu silindir İki piston, iki mil, tek plaka İki tahrik alanını toplar Mil aralığı dönmeye direnir; momentleri kontrol edin
Eksenel tandem silindir Tek çıkış mili üzerinde iki kademe Etkin kademe alanlarını toplar Milin dönmesini doğası gereği önlemez
Geçişli milli silindir Tek piston; mil her iki uçtan çıkar Tek piston alanını kullanır Yuvarlak mil yine dönme kısıtlaması gerektirir
Kılavuzlu silindir veya kızak Bir veya daha fazla piston ve kılavuzlar Gerçek tahrik alanına bağlıdır Yan yükü ve momenti kılavuz değerleri belirler

Bu ayrım hem boyutlandırmayı hem de değişimi etkiler. Tek pistonlu geçişli milli bir silindir, yalnızca “aynı çap” esasına göre iki pistonlu CXS tipi bir aktüatörün yerini alamaz. Buna karşılık çift pistonlu bir silindir gerekli itme kuvvetini üretebilir, ancak daha büyük bir kılavuzlu kızağın taşıyabileceği kaçık momentte yetersiz kalabilir. Ayrı tandem silindir rehberi, eksenel kuvvet kademelerini ve bunların eksenel uzunluk dezavantajını ele alır.

Asıl sorun dönmeyi önlemekse ve daha yüksek kuvvet ikincil önemdeyse kamalı milleri, oval pistonları, kılavuzlu silindirleri, harici doğrusal kılavuzları ve milsiz kızakları dönmeyen silindir seçenekleri rehberinde karşılaştırın. Doğru kısıtlama yöntemini seçmek, yanlış nedenle bir mimari satın almaktan genellikle daha ekonomiktir.

İki Piston Teorik Kuvveti Nasıl Artırır?

Parker, teorik pnömatik silindir kuvvetini silindirdeki basınç ile etkin piston alanının çarpımı olarak, F=PAF = P A, tanımlar (Parker 0900P aktüatör kataloğu, erişim: 19 Temmuz 2026). Çift pistonlu silindir aynı yasaya uyar: önce iki tahrik alanını toplayın. Bu nedenle iki özdeş alan, tek pistonun teorik kuvvetinin tam iki katını verir.

İleri hareket için toplam tahrik alanı:

AΣ,e=A1+A2A_{\Sigma,e} = A_1 + A_2

Burada AΣ,eA_{\Sigma,e} toplam ileri hareket alanı, A1A_1 ve A2A_2 ise kapak tarafındaki piston alanlarıdır. Çapları D1D_1 ve D2D_2 olan iki dairesel piston için:

AΣ,e=πD124+πD224A_{\Sigma,e} = \frac{\pi D_1^2}{4} + \frac{\pi D_2^2}{4}

Teorik ileri hareket kuvveti:

Fe,theoretical=PcAΣ,eF_{e,\mathrm{theoretical}} = P_c A_{\Sigma,e}

Burada PcP_c, kuvvet koşulu sırasında silindirde ölçülen aktif kapak tarafı basıncıdır. Tutarlı birimler kullanın: 1 MPa, 1 N/mm²’ye eşit olduğundan MPa ile mm²’nin çarpımı newton verir.

Geri çekilmede her milin kapladığı alan düşülür:

AΣ,r=(A1Ar1)+(A2Ar2)A_{\Sigma,r} = \left(A_1-A_{r1}\right)+\left(A_2-A_{r2}\right)

Mil alanları Ar1=πd12/4A_{r1} = \pi d_1^2/4 ve Ar2=πd22/4A_{r2} = \pi d_2^2/4 şeklindedir. Teorik geri çekme kuvveti Fr,theoretical=PrAΣ,rF_{r,\mathrm{theoretical}} = P_r A_{\Sigma,r} olup PrP_r aktif mil tarafı basıncıdır.

Bu denklemler teoriktir. İleri hareket sırasında mil tarafındaki basınç geri yönde etki ederken contalar ve harici kılavuzlar harekete direnir. Kullanışlı bir net kuvvet modeli şöyledir:

Fe,net=PcAΣ,ePrAΣ,rFfF_{e,\mathrm{net}} = P_c A_{\Sigma,e} - P_r A_{\Sigma,r} - F_f

Burada ikinci PrP_r, ileri hareket sırasındaki mil tarafı karşı basıncı; FfF_f ise ölçülmüş veya gerekçelendirilmiş sürtünme ve mekanik dirençtir. Denklemde regülatörün yüksüz göstergesi değil, dinamik port basıncı kullanılmalıdır. Bu iki girdi için ayrı pnömatik silindirin teorik kuvveti ve egzoz karşı basıncı rehberlerine bakın.

Hesap Örneği: 0.6 MPa Basınçta İki 25 mm Piston

Parker’ın kuvvet tablosunda, 0.6 MPa’ya eşit olan 6 bar basınçta tek bir 25 mm piston için teorik ileri hareket kuvveti yaklaşık 295 N olarak verilir (Parker P1P kataloğu, erişim: 19 Temmuz 2026). Dolayısıyla iki eşit piston; mil tarafı basıncı, conta sürtünmesi, kılavuz direnci ve yük dinamiği düşülmeden önce yaklaşık 589 N sağlar.

Örneğin şu geometriyi varsayalım:

Girdi Değer
Piston sayısı 2
Piston çapı Her biri 25 mm
Mil çapı Her biri 10 mm
Aktif basınç 0.6 MPa
Strok 100 mm

Tek piston alanı:

A1=π(25 mm)24=490.9 mm2A_1 = \frac{\pi \left(25\ \mathrm{mm}\right)^2}{4} = 490.9\ \mathrm{mm^2}

İki pistonun ileri hareket alanı AΣ,e=981.7 mm2A_{\Sigma,e} = 981.7\ \mathrm{mm^2} olur. Teorik ileri hareket kuvveti:

Fe,theoretical=0.6 MPa×981.7 mm2=589.0 NF_{e,\mathrm{theoretical}} = 0.6\ \mathrm{MPa} \times 981.7\ \mathrm{mm^2} = 589.0\ \mathrm{N}

Her 10 mm mil 78.5 mm² alan kapladığından toplam geri çekme alanı AΣ,r=824.7 mm2A_{\Sigma,r} = 824.7\ \mathrm{mm^2} olur. Aynı 0.6 MPa aktif basınçta teorik geri çekme kuvveti 494.8 N’dir.

Şimdi gerçek devreye ilişkin şeffaf varsayımlar ekleyelim. İleri hareket sırasında mil tarafı karşı basıncı 0.05 MPa ve ölçülen sürtünme ile harici kılavuz direnci toplamı 50 N ise tahmini net ileri hareket kuvveti:

Fe,net=589.0(0.05×824.7)50=497.8 NF_{e,\mathrm{net}} = 589.0 - \left(0.05 \times 824.7\right) - 50 = 497.8\ \mathrm{N}

0.05 MPa ve 50 N değerleri genel geçer paylar değil, çalışma sayfası varsayımlarıdır. Gerçek model, montaj, yağlama durumu, sıcaklık, hız ve yük için bunları ölçün veya emniyetli biçimde gerekçelendirin. Silindiri seçmeden önce ivmelenmeyi, yerçekimini, proses kuvvetini ve tedarikçinin boyutlandırma yöntemini de hesaba katın.

AraçSilindir boyutlandırmaSilindir Kuvvet hesaplayıcısıTek bir pistonun itme ve çekme kuvvetini hesaplayın; yalnızca iki piston, mil ve port basınçları özdeş olduğunda sonucu ikiyle çarpın. Aksi halde her etkin alanı ayrı ayrı toplayın.Kuvvet = Basınç x Etkin alan (formül)Silindir çapıPiston kolu çapıÇalışma basıncıSürtünme payıHesaplayıcıyı aç

Bir ve iki adet 25 milimetrelik piston için kuvvet ve süpürme hacmi karşılaştırması 0.6 megapascal basınçta bir 25 milimetrelik piston 294.5 newton teorik ileri hareket kuvveti sağlar ve 100 milimetrede 49.1 santimetreküp hacim süpürür. İki özdeş piston 589 newton sağlar ve 98.2 santimetreküp hacim süpürür. Aynı çap, basınç ve strok İkinci özdeş basınç alanı teorik kuvveti ve geometrik süpürme hacmini iki katına çıkarır. Bir adet 25 mm piston 294.5 N teorik kuvvet 100 mm strokta 49.1 cm³ İki adet 25 mm piston 589.0 N teorik kuvvet 100 mm strokta 98.2 cm³ 2× ilişkisi teoriktir ve geometriye özgüdür Karşı basıncı, sürtünmeyi, debiyi, momenti, hızı ve durdurma enerjisini ayrı ayrı kontrol edin.
0.6 MPa basınçta iki özdeş 25 mm piston için basınç × etkin alan kullanılarak hesaplanmıştır. Süpürme hacmi, piston alanı × 100 mm stroktur ve ölü hacmi içermez.

Tasarım Dönmeye Nasıl Direnir?

SMC, CXS2 için ±0.1° dönmezlik hassasiyeti yayımlar ve bunu çift milli yapıya bağlar (SMC CXS2, erişim: 19 Temmuz 2026). Mekanizma geometrik bir kısıtlamadır: tek bir plaka ile birbirine bağlanan iki aralıklı mil, yatağının içinde dönebilen tek bir yuvarlak mile göre bağıl açısal harekete daha iyi direnir.

Miller ve yatakları bir kuvvet çifti oluşturur. Harici bir tork plakayı döndürmeye çalıştığında, mil-yatak takımının biri yükü bir yönde, diğeri ters yönde karşılar. Daha geniş mil aralığı genellikle mekanik avantajı artırır; ancak gerçek sonucu mil çapı, yatak boşluğu, gövde rijitliği, plaka rijitliği, strok ve montaj düzlüğü belirler.

“Dönmez” ifadesi sıfır açısal hareket anlamına gelmez. Yayımlanan ±0.1° değeri, belirtilen koşullarda tek bir ürün ailesine ait hassasiyet sınırıdır. Takımlar; braket esnemesi, bağlantı elemanı boşluğu, plaka eğilmesi ve merkez dışı proses kuvveti nedeniyle ek açısal hataya yol açabilir.

Montaj yüzeyi de önemlidir. SMC’nin CXS önlemleri, montaj yüzeyi için referans olarak 0.05 mm veya daha az düzlük verir ve kötü yüzey düzlüğünün belirtilen mil çalışma hassasiyetini engelleyebileceği uyarısında bulunur (SMC CXS önlemleri, erişim: 19 Temmuz 2026). Yalnızca silindir gövdesini değil, makine referans yüzeyini ölçün.

Deneyimlerimize göre alıcılar, prosesin gerçekte takım ucunda azami açısal hata gerektirdiği durumlarda sıkça “dönme olmasın” şartını belirtir. Bunlar farklı gereksinimlerdir. İzin verilen takım ucu yer değiştirmesini ve çıkıntıyı açısal toleransa dönüştürün; ardından silindir hassasiyetini, yatak boşluğunu, montaj hatasını ve braket esnemesini birlikte karşılaştırın.

Daha Fazla Kuvvet Neden Daha Fazla Hava Debisi Gerektirir?

İki 25 mm pistonun toplam ileri hareket alanı 981.7 mm²’dir; bu değer tek pistonun 490.9 mm² alanının tam iki katıdır. Parker kataloğu, hava hacmini piston alanı ve strokla; kuvveti de basınç ve alanla ilişkilendirir (Parker 0900P aktüatör kataloğu, erişim: 19 Temmuz 2026). Teorik kuvveti iki katına çıkaran aynı geometri, süpürülen hazne hacmini de iki katına çıkarır.

İleri hareket için geometrik süpürme hacmi:

Ve=AΣ,eLV_e = A_{\Sigma,e} L

Burada VeV_e, LL stroku boyunca yer değiştiren hazne hacmidir. 100 mm örneğinde tek piston 49.1 cm³, iki piston ise 98.2 cm³ hacim süpürür. Geri çekme hacminde toplam halka alanı kullanılır.

Serbest hava tüketimi ayrıca mutlak basınç oranına, ölü hacme, çevrim hızına, sıcaklık referansına ve her iki yönün de basınçla tahrik edilip edilmediğine bağlıdır. Geometrik 2× karşılaştırması yalnızca iki piston ile strok özdeş ve referans koşulları aynı olduğunda geçerlidir. Özdeş tek bir çap için Hava Tüketimi Hesaplayıcısını kullanın, ilk tahmin olarak sonucu ikiyle çarpın ve seçilen katalogla doğrulayın.

Hızı debi belirler. Çift pistonlu bir silindir tek pistonun yerini alırken aynı valf, bağlantı elemanları ve borular korunursa iki kat hacmin doldurulması strok süresini ve dinamik basınç düşümünü artırabilir. Basınç göstergesi doğru statik ayarı göstermeye devam ederken ivmelenme sırasında silindir portundaki basınç bunun altına düşebilir.

Yalnızca basınca bakarak hızın değişmeyeceğini vaat etmeyin. Hedef strok süresini, gerekli debiyi, valf iletkenliğini, boru iç çapını, en yüksek talep anındaki besleme basıncını ve egzoz karşı basıncını kontrol edin. Daha büyük bir valf hızı geri kazandırabilir; ancak hareketli plaka stop noktasına daha hızlı ulaşabileceğinden yastıklama ve kinetik enerji sınırları yeniden incelenmelidir.

Çift Pistonlu Bir Silindir Hangi Yükleri Taşıyabilir?

SMC, CXS2 için izin verilen kinetik enerjiyi 0.016 J ve azami piston hızını 800 mm/s olarak listeler; ayrıca kaymalı yataklı ve bilyalı burçlu sürümler sunar (SMC CXS2, erişim: 19 Temmuz 2026). Modele özgü bu sınırlar, yalnızca eksenel kuvvetin kilogram cinsinden taşıma kapasitesini gerekçelendiremeyeceğini gösterir.

Takılı yükü şu bileşenlere ayırın:

  • Hareket yönündeki eksenel proses kuvveti
  • Hareketli kütle ve gerekli ivmelenme
  • Montaj yönündeki yerçekimi kuvveti
  • Çıkış plakası boyunca etki eden yan kuvvet
  • Katalog referans noktası çevresindeki yuvarlanma, yunuslama ve sapma momentleri
  • Takım çıkıntısı ve ağırlık merkezi konumu
  • Normal durdurma enerjisi ve öngörülebilir arıza duruşu enerjisi

Kaçık kuvvet moment oluşturur:

M=FeM = F e

Burada MM uygulanan moment, FF kuvvet ve ee üreticinin referans noktasına olan dik uzaklıktır. Kılavuz referansından 80 mm uzakta etki eden 100 N yan kuvvet 8 N·m moment oluşturur. Bu talebi seçilen katalogdaki doğru eksen, strok, yatak sürümü ve ömür koşuluyla karşılaştırın.

Darbe enerjisi hızın karesiyle artar:

Ek=12mv2E_k = \frac{1}{2} m v^2

Burada mm hareketli plakayı, adaptörleri, takımı ve faydalı yükü; vv ise yavaşlamadan hemen önceki hızı kapsar. Hızın iki katına çıkması öteleme kinetik enerjisi terimini dört katına çıkarır. Dahili tamponlar veya yastıklar kaçık bir yükü kendiliğinden güvenli biçimde sönümleyemez.

Takımın yan yükü veya momenti çift milli silindirin yayımlanmış kapasitesini aştığında ya da gerekli sehim entegre yapının sağlayabileceğinden daha düşük olduğunda harici kılavuz kullanın. Yan yükleme rehberi, ek eksenel itme kuvvetinin aşırı yüklenmiş bir yatağı veya eğilmiş montaj plakasını neden düzeltmediğini açıklar.

Çift Pistonlu Silindirler İçin Seçim Kontrol Listesi

AirTAC TN/TR dokümanında 10, 16, 20, 25 ve 32 mm TN çapları listelenir, 40 µm veya daha ince filtreleme önerilir ve çalışma sırasında radyal yük uygulanmaması konusunda uyarı yapılır (AirTAC TN/TR kataloğu, erişim: 19 Temmuz 2026). Kesin aralıklar aileye göre değiştiğinden seçim, tam sipariş kodu ve yük durumuyla tamamlanmalıdır.

Şu sırayı izleyin:

  1. Mimariyi doğrulayın. Piston sayısını, mil sayısını, portlamayı, yatakları ve ortak çıkış plakasını gösteren bir kesit çizimi edinin.

  2. Her iki stroku tanımlayın. Hareket mesafesini, yönü, hedef süreyi, bekleme süresini, uç konumu, durdurma yöntemini ve işi ileri hareketin mi yoksa geri çekilmenin mi yaptığını kaydedin.

  3. Kuvvet dengesini kurun. Proses yükünü, yerçekimini, ivmelenmeyi, karşı basıncı, yay kuvvetini, sürtünmeyi ve doğru toplam etkin alanı dahil edin.

  4. Dinamik basıncı ölçün. Yalnızca çevrim öncesi regülatörü değil, en zor hareket sırasında her iki silindir portunu kontrol edin.

  5. Hava ve debiyi hesaplayın. Süpürme hacimlerini toplayın, katalogdaki referans koşullarını uygulayın ve makinenin eşzamanlı talebini kontrol edin.

  6. Harici yükleri haritalayın. Kütleyi, ağırlık merkezini, yan kuvveti, her eksen çevresindeki momenti, takım çıkıntısını ve strok boyunca yük konumunu belirtin.

  7. Hızı ve enerjiyi kontrol edin. Normal hızı, hareketli kütleyi, yastık ayarını, darbe enerjisini ve arıza duruşu koşulunu model sınırlarıyla karşılaştırın.

  8. Montaj referansını sabitleyin. Yüzey düzlüğünü, cıvata desenini, bağlantı elemanı sınıfını, hizalama yöntemini, rakor açıklığını, sensör alanını ve takım sökme yolunu belirtin.

  9. Ortamı tanımlayın. Hava kalitesini, sıcaklığı, suyu, tozu, kaynak sıçrantısını, kimyasalları, yıkama koşullarını ve yağlama kısıtlarını ekleyin.

  10. Kabul koşullarını belgeleyin. Azami çevrim süresini, asgari kuvveti, uç konum toleransını, takımdaki açısal hatayı, basınç izini ve test yükünü tanımlayın.

İyi bir RFQ iki ayrı kapasite beyanı içerir: iki basınç alanından elde edilen eksenel kuvvet ile kılavuz ve montaj sisteminin harici yük kapasitesi. Bunları tek bir “azami yük” değerinde birleştirmek arıza türünü gizler. Bir silindir itme kuvveti hesabını geçebilirken plakası, yatağı veya makine braketi moment kontrolünde yetersiz kalabilir.

ISO 4414:2010; tasarım, kurulum, işletme ve bakım boyunca pnömatik sistemlere yönelik genel güvenlik gerekliliklerini kapsar (ISO 4414, 2021’de doğrulandı). Askıdaki yükler, sıkıştırma, depolanmış enerji, basınç kaybı ve bakım erişimi için risk değerlendirmesi yapın. Daha yüksek kuvvet; yük tutma, koruyucu düzenek veya güvenli egzoz tasarımının yerini almaz.

Sonuç: Çift Pistonlu Silindir Ne Zaman Doğru Seçimdir?

SMC CXS2; iki pistonu, ±0.1° dönmezlik hassasiyetini, 0.016 J izin verilen kinetik enerjiyi ve 6 ile 32 mm arasındaki çapları ürüne özgü tek bir pakette birleştirir (SMC CXS2, erişim: 19 Temmuz 2026). Hem kompakt eksenel itme kuvveti hem de sınırlı takım dönüşü gerektiğinde çift pistonlu silindir güçlü bir adaydır.

“Çift mil” ifadesine bakarak değil, mimariyi doğruladıktan sonra seçim yapın. İleri ve geri hareket alanlarını toplayın, aktüatördeki basıncı kullanın, karşı yöndeki basıncı ve direnci çıkarın; ardından üretim hızındaki yükü doğrulayın. Sonra hava talebini, valf debisini, açısal hassasiyeti, yan yükü, momentleri, montaj düzlüğünü ve durdurma enerjisini kesin sipariş koduna göre kontrol edin.

Tek sorun kuvvetse daha büyük çaplı geleneksel bir silindir daha basit olabilir. Moment kapasitesi ve sehim belirleyiciyse özel bir kılavuzlu kızak veya harici doğrusal kılavuz daha iyi olabilir. Her iki yönde eşit kuvvet önemliyse tek pistonlu geçişli milli silindir farklı bir sorunu çözer. Doğru tasarım, hem basınç alanları hem de mekanik yük yolu makineyle eşleşen tasarımdır.

Çift Pistonlu Silindir SSS: Mühendisler Neleri Sormalı?

SMC CXS2 için adı belirtilen tek bir ürün ailesinde iki kat çıkış kuvvetli yapı, ±0.1° dönmezlik hassasiyeti, 800 mm/s azami piston hızı ve 0.016 J izin verilen kinetik enerji yayımlar (SMC CXS2, erişim: 19 Temmuz 2026). Bu yanıtlar, kullanışlı mimari özellikleri kesin model verisi gerektiren iddialardan ayırır.

Çift pistonlu silindirler her zaman tam iki kat kuvvet üretir mi?

Yalnızca aynı aktif basınçtaki iki özdeş piston alanının tek bir özdeş pistonla teorik karşılaştırmasında. Gerçek net kuvvet; mil tarafı karşı basıncına, geri çekilme sırasındaki mil alanlarına, conta ve kılavuz sürtünmesine, dinamik basınç düşümüne, ivmelenmeye, yerçekimine ve proses direncine de bağlıdır. İlgili modelin etkin alan ve kuvvet tablolarını kullanın.

Çift milli bir silindir her zaman çift pistonlu mudur?

Hayır. “Çift mil” ifadesi paralel çalışan iki tahrik milini, iki kılavuz milini veya her iki kapaktan çıkan tek bir piston milini tanımlayabilir. Kesit çizimindeki pistonları ve basınç alanlarını sayın. ISO 15552 tek ve çift milli silindirleri açıkça kapsar, ancak bu terminoloji paralel iki piston bulunduğu anlamına gelmez.

İki piston iki kat basınçlı hava mı tüketir?

Aynı stroka sahip iki özdeş pistonun geometrik süpürme hacmi tek pistonunkinin iki katıdır; bu nedenle eşit basınç ve referans koşullarında ilk hava tüketimi tahmini iki kat olur. Gerçek serbest hava tüketiminde iki strok yönü, mutlak basınç oranı, ölü hacim, kaçak, çevrim hızı ve seçilen üreticinin hesaplama yöntemi de dikkate alınır.

Çift pistonlu bir silindir dönmeyi tamamen ortadan kaldırabilir mi?

Hayır. Aralıklı miller dönmeyi güçlü biçimde sınırlar, ancak yataklarda boşluk bulunur ve yapısal parçalar esner. SMC, CXS2 için sıfır hareket yerine ±0.1° değeri belirtir. Makinenin takım ucu toleransını açısal gereksinime dönüştürün; ardından silindir hassasiyetini, montaj yüzeyi düzlüğünü, braket rijitliğini, takım çıkıntısını, yan yükü ve aşınmayı birlikte değerlendirin.

Ne zaman harici kılavuz kullanmalıyım?

Yan kuvvet, kaçık moment, sehim, strok, kirlenme veya gerekli ömür entegre çift milli silindirin yayımlanmış kapasitesini aştığında harici kılavuz kullanın. Harici kılavuzlama yük yolunu piston contalarından ayırabilir. Her ekseni ve strok konumunu kontrol edin; ek piston kuvveti aşırı yüklenmiş bir yatağı veya esnek braketi telafi edemez.
