雙活塞氣缸的防旋轉與增力選型指南

雙活塞氣缸 是把兩個活塞平行配置，並將兩支活塞桿連接到同一輸出板的氣動致動器。兩個有效受壓面積相加，因此在相同壓力下，兩個相同活塞可產生單一活塞兩倍的理論軸向力。分隔配置的活塞桿能限制旋轉，但不代表零背隙或力矩容量不受限制。

這個答案有一項邊界。SMC CXS2 是特定的雙活塞、雙桿產品家族，標示兩倍輸出力與 ±0.1° 防旋轉精度，缸徑涵蓋 6、10、16、20、25 與 32 mm（SMC CXS2，查閱日期：2026 年 7 月 19 日）。這些數值描述該產品家族，不適用於所有名稱相似的氣缸。

重點摘要

兩個相同活塞的有效面積相加，因此理論推力是單一活塞的兩倍。

活塞桿會占用受壓面積，所以伸出與縮回必須採用不同的面積總和。

分隔配置的活塞桿能限制旋轉，但仍須遵守機型專用的角度、力矩、速度與能量限制。

掃掠面積加倍也表示相同行程的幾何空氣容積約為兩倍。

影片： 精密氣動滑台 MXQ 系列，由 SMC Corporation of America 製作。影片展示一款整合導向與工具台的緊湊型氣動滑台；任何所選機型的內部活塞架構都必須另行確認。

什麼是雙活塞氣缸？

SMC 將 CXS2 描述為採用雙活塞結構的雙作用氣缸，提供 6 至 32 mm 共六種缸徑（SMC CXS2，查閱日期：2026 年 7 月 19 日）。本文所稱「雙活塞」是指兩個獨立受壓面積平行驅動一個機械連結輸出板。

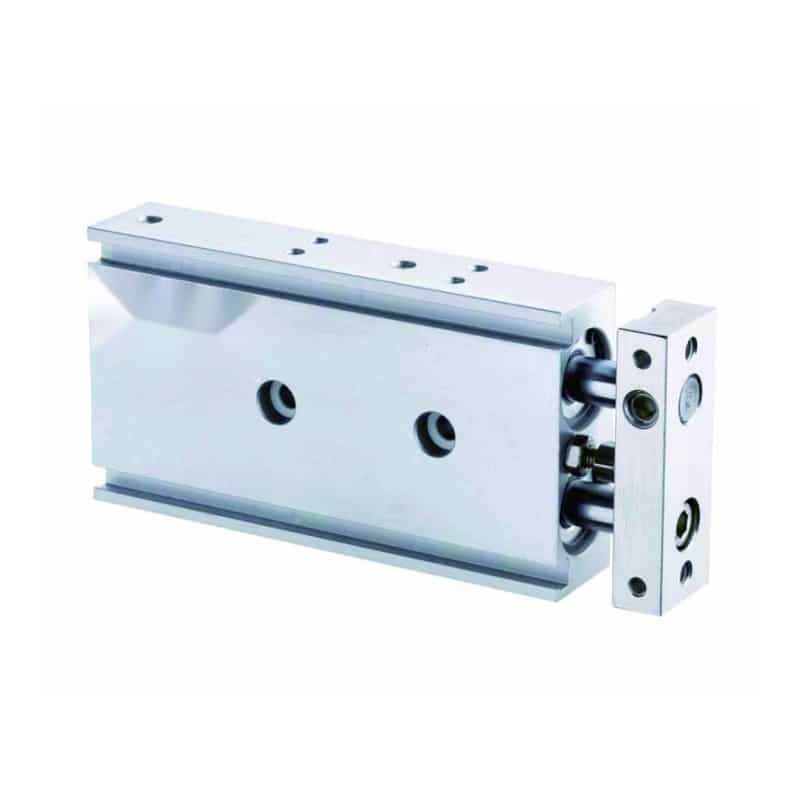

CXS 型雙活塞雙桿氣缸，配備共用輸出板

基本結構包含五個功能部件：

並排配置的兩個氣缸缸孔或壓力腔
承受協調供氣與排氣壓力的兩個活塞
連接到同一剛性輸出板的兩支活塞桿
控制活塞桿對中與移動板運動的軸承或襯套
把負載傳入機器的共用本體與安裝基準

兩個活塞力作用在同一行進方向。輸出板把這些軸向力相加，並讓兩支活塞桿保持足夠間距，因此比在軸承內可自由轉動的單一圓桿更能抵抗旋轉。當緊湊工具需要更大推力與穩定安裝面，又不想另加防旋轉鍵時，這種架構很實用。

它不會自動成為精密滑台。活塞桿與軸承間隙、本體剛性、移動板剛性、安裝平面度、側向負載與工具懸伸，仍會決定輸出面的表現。若要詳細選擇軸承與三軸力矩，請參閱另一篇緊湊型導向氣缸指南.

辨識此架構最可靠的方法是計算受壓面積，而不是計算可見桿數。兩支可見桿可能分別屬於兩個活塞、兩支導向軸，或單一貫通桿活塞。在計算或採購單使用「雙活塞」一詞前，先索取剖面圖及伸出／縮回有效面積表。

不可混用的三種氣缸名稱

ISO 15552:2018 涵蓋缸徑 32 至 320 mm、最高額定壓力 1,000 kPa 的單桿或雙桿氣缸互換安裝尺寸（ISO 15552:2018，2025 年確認）。該標準中的「雙桿」並不表示兩個平行活塞。採購用語必須說明內部架構。

平行雙活塞氣缸 是兩支活塞桿驅動同一移動板的並排致動器。 串聯氣缸 是活塞級沿軸向排列、透過同一輸出桿傳力的致動器。 貫通桿氣缸 是單一活塞、活塞桿從兩個端蓋伸出的設計。三者在簡短描述中都可能被稱作「雙」氣缸。

常用名稱	典型內部配置	對推力的影響	對旋轉與負載的影響
平行雙活塞氣缸	兩個活塞、兩支活塞桿、一個移動板	兩個驅動面積相加	桿間距抵抗旋轉；仍須檢查力矩
軸向串聯氣缸	兩級活塞共用一支輸出桿	有效級的受壓面積相加	本身不防止活塞桿旋轉
貫通桿氣缸	一個活塞；活塞桿由兩端伸出	使用單一活塞面積	圓桿仍需旋轉約束
導向氣缸或滑台	一個或多個活塞加導向件	取決於實際驅動面積	側向負載與力矩由導向額定值決定

這項差異會同時改變尺寸計算與替換判斷。單活塞貫通桿氣缸不能只因「缸徑相同」就替換雙活塞 CXS 型致動器；反過來，雙活塞氣缸可能提供所需推力，卻無法承受較大型導向滑台能處理的偏置力矩。另一篇串聯氣缸指南說明軸向增力級及其長度取捨。

如果主要問題是防旋轉，而增加推力只是附帶需求，應在防旋轉氣缸方案指南中比較鍵槽桿、橢圓活塞、導向氣缸、外部線性導向與無桿滑台。選對約束方法，通常比因錯誤理由購買某種架構更便宜。

兩個活塞如何提高理論推力？

Parker 將氣缸理論力定義為氣缸處壓力乘以有效活塞面積， $F = P A$ (Parker 0900P 致動器型錄，查閱日期：2026 年 7 月 19 日）。雙活塞氣缸遵循相同定律：先把兩個驅動面積相加。因此兩個相同面積會得到單一活塞恰好兩倍的理論力。

伸出時，總驅動面積為：

A_{\Sigma,e} = A_1 + A_2

其中， $A_{\Sigma,e}$ 為總伸出面積，而 $A_1$ 與 $A_2$ 為無桿側活塞面積。兩個圓形活塞的直徑分別為 $D_1$ 與 $D_2$ :

A_{\Sigma,e} = \frac{\pi D_1^2}{4} + \frac{\pi D_2^2}{4}

理論伸出力為：

F_{e,\mathrm{theoretical}} = P_c A_{\Sigma,e}

其中， $P_c$ 為量測力條件下氣缸無桿側的有效壓力。單位必須一致：MPa 乘以 mm² 會得到牛頓，因為 1 MPa 等於 1 N/mm²。

縮回時要扣除每支活塞桿占用的面積：

A_{\Sigma,r} = \left(A_1-A_{r1}\right)+\left(A_2-A_{r2}\right)

活塞桿面積為 $A_{r1} = \pi d_1^2/4$ 與 $A_{r2} = \pi d_2^2/4$ 。理論縮回力為 $F_{r,\mathrm{theoretical}} = P_r A_{\Sigma,r}$ ，其中 $P_r$ 是有效桿側壓力。

以上方程式是理論值。伸出時，桿側壓力會反向作用，密封與外部導向也會阻礙運動。可使用以下淨力模型：

F_{e,\mathrm{net}} = P_c A_{\Sigma,e} - P_r A_{\Sigma,r} - F_f

其中第二個 $P_r$ 代表伸出時的桿側背壓，而 $F_f$ 代表實測或有依據的摩擦與機械阻力。方程式應使用動態連接口壓力，而不是調壓器的空載壓力表讀值。這兩項輸入可參閱氣缸理論推力指南與排氣背壓指南。

計算範例：0.6 MPa 下的兩個 25 mm 活塞

Parker 推力表顯示，一個 25 mm 活塞在 6 bar（即 0.6 MPa）下的理論伸出力約為 295 N（Parker P1P 型錄，查閱日期：2026 年 7 月 19 日）。因此，兩個相同活塞在扣除桿側壓力、密封摩擦、導向阻力與負載動力前，約可提供 589 N。

例如，假設幾何如下：

輸入	數值
活塞數量	2
活塞直徑	每個 25 mm
活塞桿直徑	每支 10 mm
有效壓力	0.6 MPa
行程	100 mm

單一活塞面積為：

A_1 = \frac{\pi \left(25\ \mathrm{mm}\right)^2}{4} = 490.9\ \mathrm{mm^2}

雙活塞伸出面積為 $A_{\Sigma,e} = 981.7\ \mathrm{mm^2}$ 。理論伸出力為：

F_{e,\mathrm{theoretical}} = 0.6\ \mathrm{MPa} \times 981.7\ \mathrm{mm^2} = 589.0\ \mathrm{N}

每支 10 mm 活塞桿占用 78.5 mm²，因此總縮回面積為 $A_{\Sigma,r} = 824.7\ \mathrm{mm^2}$ 。在相同 0.6 MPa 有效壓力下，理論縮回力為 494.8 N。

接著加入透明、可核對的實際迴路假設。若伸出時桿側背壓為 0.05 MPa，實測摩擦加外部導向阻力為 50 N，估算淨伸出力為：

F_{e,\mathrm{net}} = 589.0 - \left(0.05 \times 824.7\right) - 50 = 497.8\ \mathrm{N}

0.05 MPa 與 50 N 是工作表假設，不是通用裕量。必須針對實際機型、安裝、潤滑狀態、溫度、速度與負載進行量測或保守論證，再加入加速度、重力、製程力及供應商的選型方法，才能選擇氣缸。

工具氣壓缸選型缸出力計算器先計算單一活塞的伸出與縮回力；只有在兩個活塞、活塞桿與連接口壓力完全相同時才乘以二，否則應分別加總各有效面積。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

以兩個相同 25 mm 活塞在 0.6 MPa 下，按壓力乘以有效面積計算。掃掠容積為活塞面積乘以 100 mm 行程，不含死容積。

這種設計如何抵抗旋轉？

SMC 對 CXS2 公布 ±0.1° 防旋轉精度，並將其歸因於雙桿結構（SMC CXS2，查閱日期：2026 年 7 月 19 日）。其機制是幾何約束：由同一移動板連結的兩支分隔活塞桿，比在軸承內能旋轉的單一圓桿更能抵抗相對角運動。

活塞桿與軸承形成力偶。外部扭矩試圖旋轉移動板時，一組桿與軸承朝一個方向承載，另一組則朝相反方向承載。較大桿距通常能改善機械優勢，但實際結果仍受軸徑、軸承間隙、本體與移動板剛性、行程及安裝平面度控制。

「防旋轉」不代表角位移為零。公布的 ±0.1° 是一個產品家族在規定條件下的精度限制。工具還會因支架撓曲、緊固件間隙、移動板彎曲與偏心製程力而增加角度誤差。

安裝表面也很重要。SMC CXS 注意事項把 0.05 mm 以下列為安裝表面的參考平面度，並警告平面度不良可能使活塞桿無法達到規定的運轉精度（SMC CXS 注意事項，查閱日期：2026 年 7 月 19 日）。應量測機器基準，而不只是氣缸本體。

依我們的經驗，買方常寫「不得旋轉」，但製程真正需要的是工具端最大角度誤差。兩者不是同一要求。應把容許工具端位移與懸伸換算成角度公差，再與氣缸精度、軸承間隙、安裝誤差及支架撓度一併比較。

為什麼更大推力也需要更大流量？

兩個 25 mm 活塞的總伸出面積為 981.7 mm²，恰好是單一活塞 490.9 mm² 的兩倍。Parker 型錄把空氣排量連結到活塞面積與行程，也把力連結到壓力與面積（Parker 0900P 致動器型錄，查閱日期：2026 年 7 月 19 日）。使理論力加倍的同一幾何，也會使腔室掃掠容積加倍。

伸出時的幾何掃掠容積為：

V_e = A_{\Sigma,e} L

其中， $V_e$ 為行程 $L$ 內排出的腔室容積。上述 100 mm 範例中，單一活塞掃掠 49.1 cm³，兩個活塞掃掠 98.2 cm³；縮回容積則使用環形面積總和。

自由空氣耗量還取決於絕對壓力比、死容積、循環頻率、溫度參考，以及兩個方向是否都由壓力驅動。只有在兩個活塞與行程相同、參考條件一致時，幾何 2× 比較才成立。可先用耗氣量計算器計算一個相同缸徑，再乘以二作為初步估算，最後以所選型錄核對。

流量決定速度。若用雙活塞氣缸替換單活塞，但保留相同的閥、接頭與氣管，填充兩倍容積會增加行程時間與動態壓降。壓力表可能仍顯示正確靜態設定，但加速時氣缸連接口壓力會低於該值。

不能只靠壓力就承諾速度不變。應檢查目標行程時間、所需流量、閥流通能力、氣管內徑、峰值需求時的供氣壓力與排氣背壓。較大閥可能恢復速度，但之後必須重新檢查緩衝與動能限制，因為移動板會以更快速度到達停止件。

雙活塞氣缸能承受哪些負載？

SMC 對 CXS2 列出 0.016 J 容許動能與 800 mm/s 最大活塞速度，並提供滑動軸承與滾珠襯套版本（SMC CXS2，查閱日期：2026 年 7 月 19 日）。這些機型專用限制說明，僅憑軸向推力不能證明以公斤表示的負載額定值。

把已安裝負載解析為：

沿行進方向的軸向製程力
移動質量與所需加速度
安裝方向上的重力
作用於輸出板的側向力
繞型錄基準的滾轉、俯仰與偏擺力矩
工具懸伸與重心位置
正常停止能量與合理故障停止能量

偏置力會產生力矩：

M = F e

其中， $M$ 為施加力矩， $F$ 為作用力，而 $e$ 為相對於製造商參考點的垂直偏距。100 N 側向力作用在距導向基準 80 mm 處會產生 8 N·m。應依所選型錄的正確軸向、行程、軸承版本與壽命條件比較需求值。

衝擊能量隨速度平方增加：

E_k = \frac{1}{2} m v^2

其中， $m$ 包含移動板、轉接件、工具與負載； $v$ 是開始減速前一刻的速度。速度加倍會使平移動能項變為四倍。內建緩衝墊或緩衝器不一定能安全吸收偏置負載。

當工具側向負載或力矩超出雙桿氣缸公布容量，或所需撓度小於整合結構能維持的範圍時，應使用外部導向。側向負載指南說明為什麼額外軸向推力無法修復過載軸承或彎曲安裝板。

雙活塞氣缸選型檢查表

AirTAC TN/TR 文件列出 10、16、20、25 與 32 mm TN 缸徑，建議過濾至 40 µm 或更細，並警告運轉時不可施加徑向負載（AirTAC TN/TR 型錄，查閱日期：2026 年 7 月 19 日）。各產品家族的確切範圍不同，因此選型最後必須形成完整訂購代碼與負載案例。

依以下順序進行：

確認架構。 取得剖面圖，顯示活塞數量、桿數、連接口、軸承與共用輸出板。
定義兩個行程方向。 記錄行程、方向、目標時間、停留、終點位置、停止方法，以及由伸出還是縮回執行工作。
建立力平衡。 納入製程負載、重力、加速度、背壓、彈簧力、摩擦與正確有效面積總和。
量測動態壓力。 在最嚴苛動作期間檢查兩個氣缸連接口，而不只看循環前調壓器讀值。
計算耗氣量與流量。 加總掃掠容積，套用型錄參考條件，並檢查機器同時用氣需求。
繪製外部負載。 提供質量、重心、側向力、各軸力矩、工具懸伸，以及整個行程中的負載位置。
檢查速度與能量。 把正常速度、移動質量、緩衝設定、衝擊能量與故障停止條件和機型限制比較。
固定安裝基準。 規定表面平面度、螺栓孔位、緊固件等級、對中方法、接頭間隙、感測器空間與工具拆卸路徑。
說明環境。 納入空氣品質、溫度、水、粉塵、焊渣、化學品、沖洗與潤滑限制。
記錄驗收條件。 定義最大循環時間、最小推力、終點位置公差、工具角度誤差、壓力曲線與試驗負載。

良好的 RFQ 應包含兩項獨立容量聲明：兩個受壓面積產生的軸向力，以及導向與安裝系統的外部負載容量。把兩者合併為一個「最大負載」數字會隱藏失效模式。氣缸可能通過推力計算，但移動板、軸承或機器支架仍在力矩檢查中失敗。

ISO 4414:2010 對氣動系統的設計、安裝、運轉與維護規定一般安全要求（ISO 4414，2021 年確認）。懸吊負載、夾持、儲存能量、失壓與維修空間都要進行風險評估。更高推力不能取代負載保持、防護或安全排氣設計。

結論：何時適合選用雙活塞氣缸？

SMC CXS2 在一個產品專用套件中結合兩個活塞、±0.1° 防旋轉精度、0.016 J 容許動能與 6 至 32 mm 缸徑（SMC CXS2，查閱日期：2026 年 7 月 19 日）。當應用同時需要緊湊軸向推力與受限制的工具旋轉時，雙活塞氣缸是很合適的候選方案。

選擇前應先確認架構，而不是只看「雙桿」一詞。把伸出與縮回面積分別相加，使用致動器處壓力，扣除反向壓力與阻力，並在生產速度下驗證負載。接著依確切訂購代碼檢查耗氣需求、閥流量、角度精度、側向負載、力矩、安裝平面度與停止能量。

若唯一問題是推力，較大的傳統缸徑可能更簡單；若力矩容量與撓度主導，專用導向滑台或外部線性導向可能更好；若兩個方向需要相同推力，單活塞貫通桿氣缸解決的是另一種問題。正確設計必須讓受壓面積與機械負載路徑都符合機器。

雙活塞氣缸常見問題：工程師應問什麼？

SMC CXS2 對一個具名產品家族公布雙倍輸出力結構、±0.1° 防旋轉精度、800 mm/s 最大活塞速度與 0.016 J 容許動能（SMC CXS2，查閱日期：2026 年 7 月 19 日）。以下答案區分實用架構特性與必須依確切機型資料確認的主張。

雙活塞氣缸一定能產生恰好兩倍的力嗎？

只有在兩個相同活塞面積、相同有效壓力與單一相同活塞的理論比較中，推力才恰好是兩倍。實際淨力還受桿側背壓、回程桿面積、密封與導向摩擦、動態壓降、加速度、重力及製程阻力影響。請使用確切機型的有效面積與推力表。

雙桿氣缸一定是雙活塞氣缸嗎？

不一定。「雙桿」可能指兩支平行驅動桿、兩支導向軸，或一支活塞桿穿出兩個端蓋。請從剖面圖計算活塞與受壓面積。ISO 15552 明確涵蓋單桿與雙桿氣缸，但此術語不代表有兩個平行活塞。

兩個活塞會消耗兩倍壓縮空氣嗎？

兩個缸徑與行程相同的活塞，其幾何掃掠容積是單一活塞的兩倍，因此在相同壓力與參考條件下，一階耗氣量估算也是兩倍。實際自由空氣耗量還須納入兩個行程方向、絕對壓力比、死容積、洩漏、循環頻率與製造商的計算慣例。

雙活塞氣缸能完全消除旋轉嗎？

不能。分隔配置的活塞桿能大幅限制旋轉，但軸承仍有間隙，結構件也會撓曲。SMC 對 CXS2 標示的是 ±0.1°，而不是零位移。應把機器工具端的容許位移換算成角度要求，再一併考慮氣缸精度、安裝平面度、支架剛性、工具懸伸、側向負載與磨耗。

何時應改用外部導向？

當側向力、偏置力矩、撓度、行程、污染或壽命需求超出整合式雙桿氣缸的公布容量時，應使用外部導向。外部導向也能讓負載路徑避開活塞密封。請核對每一軸向與各行程位置；額外的活塞推力無法補償過載的軸承或柔軟支架。
