Piston kütlesi ivmelenme kuvvetini, momentumu ve strok sonu enerjisini etkiler; ancak nadiren tek başına belirleyicidir. Yararlı mühendislik girdisi toplam hareketli kütledir: iç piston ve kol bileşenlerine, silindirle birlikte ivmelenen yük, takım, araba, kablolar ve diğer donanım eklenir.
Daha hafif bir iç tertibat, küçük yük taşıyan kısa stroklu ve hızlı yön değiştiren makinelerde önemli olabilir. Büyük bir fikstür kütlenin çoğunu oluşturuyorsa etkisi sınırlı kalabilir. Çevrim hızı da tek başına darbeyi öngöremez. Strok uzunluğu, hareket süresi, hız profili, yastıklamaya giriş hızı, durma mesafesi, basınç ve bekleme süresi sonucu değiştirir.
Önemli Noktalar
- Festo, 50 mm silindir çapı ve 30 mm strok değerlerine sahip bir silindir için 440 g hareketli kütle ve 1 J uç konum darbe enerjisi listeler.
- Atalet kuvveti ve kinetik enerji kütleyle doğrusal olarak değişir.
- Kinetik enerji hızın karesiyle değişir.
- Güvenilirlik artışı, ağırlık azaltma yüzdesinden çıkarılamaz; kontrollü çevrim testiyle gösterilmelidir.
Piston Kütlesi Yüksek Çevrimli Silindir Performansını Belirler mi?
Piston kütlesi bir etkendir; komple performans sınıfı değildir. Festo’nun 50 mm silindir çapı ve 30 mm strok değerlerine sahip DSBC örneği uç konumlarda 440 g hareketli kütle ve 1 J darbe enerjisi listeler. Bu, üreticilerin monte edilmiş hareketli sistemi ve durdurma sınırını birlikte sınıflandırdığını gösterir (Festo, erişim 2026).
Piston, iç mekanizmayı ivmelendirmek için gereken kuvveti ve yavaşlarken uzaklaştırılması gereken enerji miktarını etkiler. Ancak yük ağırsa, yastıklama küçük boyutluysa, kılavuz hizasızsa, valf gereken debiyi sağlayamıyorsa veya ısı tertibatın atabileceğinden daha hızlı birikiyorsa hafif pistonlu bir yüksek çevrim uygulaması yine arızalanabilir.
Tersi de geçerlidir. Hız orta düzeyde, yavaşlama kontrollü ve yük yolu hizalı kaldığında nispeten ağır bir iç tertibat güvenilir biçimde çalışabilir. Kütle fiziği değiştirir; ancak hizmet ömrünü tek başına belirlemez.
Bu nedenle karar bir oranla başlamalıdır: toplam hareketli kütlenin ne kadarı silindirin içindedir? Piston ve kol yalnızca küçük bir pay oluşturuyorsa bunları yeniden tasarlamak, takım kütlesini azaltmaktan, yastıklamaya giriş hızını düşürmekten veya durma mesafesini artırmaktan daha az fayda sağlayabilir.
Toplam Hareketli Kütleye Neler Dahildir?
Toplam hareketli kütle, değerlendirilen hareket sırasında pistonu takip eden her bileşendir. Parker’ın yastıklama örneği, boyutlandırma için yaklaşık 14 lb piston ve kol kütlesini 85 lb dış yüke ekleyerek yaklaşık 99 lb elde eder; bu nedenle iç kütleyi yok saymak bu örnekte değeri yaklaşık %14 düşük gösterir (Parker, erişim 2026).
Aşağıdaki ilişkiyi kullanın:
Burada , pistonu, hareket eden kol uzunluğunu, kol bağlantısını, mıknatısı, yastıklama donanımını ve üreticinin belirttiği hareketli araba parçalarını içerir. Diğer terimler iş parçasını, gripper’ı, fikstür plakasını, dış kılavuz arabasını, kablo taşıyıcıyı, hortumları ve eksenle birlikte ivmelenen ek parçaları içerir. Sonraki denklemler SI birimleri kullandığında kilogram kullanın.

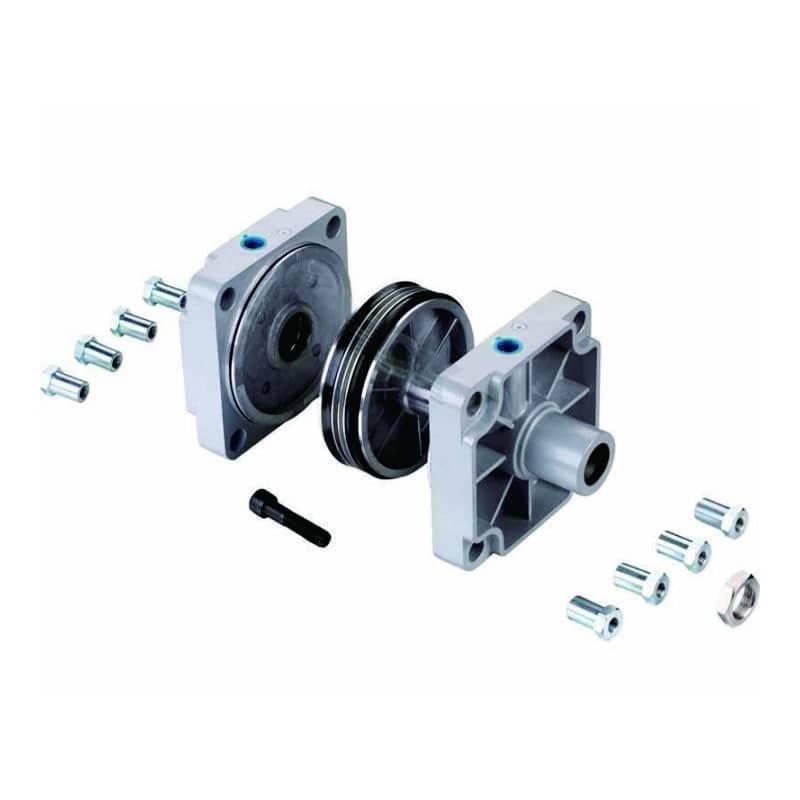

Fotoğraflanan tertibat, “piston kütlesi” ifadesinin neden çoğu zaman fazla dar olduğunu gösterir. Hareketli paket; sızdırmazlık elemanlarını, bir mıknatısı, bağlantı elemanlarını, kol bağlantısını, yastıklama çıkıntılarını ve piston kolunun bir bölümünü içerebilir. Bu parçalar basınç, yorulma, sızdırmazlık, algılama ve yastıklama gereksinimleriyle uyumlu kalmalıdır.
Festo’nun DSBC verisi pratik bir örnek sunar. 50 mm silindir çapı ve 30 mm strok yapılandırması sıfır strokta 365 g hareketli kütleye ve her 10 mm strok için 25 g ek kütleye yer verir; sonuç 440 g’dır. Ek kütle, değişen pistondan çok uzayan hareketli koldan kaynaklanır.
Kütle İvmelenmeyi ve Yastıklama Enerjisini Nasıl Değiştirir?
Atalet kuvveti, bir kütleyi ivmelendirmekle ilişkili kuvvettir. Kütleyle doğrusal değişirken hızın kinetik enerji üzerindeki etkisi kareseldir. NASA, Newton’un ikinci yasasını kuvvetin kütle ve ivmeyle orantılı olması olarak ifade eder; Parker ise yastıklamaya giriş hızının tipik olarak ortalama silindir hızından yaklaşık %50 daha yüksek olduğunu belirtir (NASA; Parker, erişim 2026).
Komutlanan bir ivmelenme için gereken atalet kuvveti şöyledir:
newton, kilogram ve saniye kare başına metre cinsinden ivmedir. Aynı ivmede hareketli kütleyi %10 azaltmak bu atalet kuvveti terimini %10 azaltır. Üstel bir kütle çarpanı yoktur.
Momentum:
Burada , kilogram-metre/saniye cinsinden momentumu ve , metre/saniye cinsinden hızı ifade eder. Momentum, kısa sürede duruş hızı değiştiğinde önemlidir; ancak tepe darbe kuvveti durma süresine, durma mesafesine, uyumluluğa ve kuvvet profiline de bağlıdır.
Yavaşlama bölgesine giren kinetik enerji:
joule cinsindendir. Aynı hızda kütleyi %10 azaltmak kinetik enerjiyi %10 azaltır. Hızı iki katına çıkarmak kinetik enerji terimini dört katına çıkarır. Bu nedenle yastıklamaya giriş hızını ölçmek, mütevazı bir piston kütlesi farkını tartışmaktan daha önemli olabilir.
Basınç durma mesafesi boyunca itmeye devam ederken yastıklama veya dış amortisör tahrik enerjisini de absorbe etmek zorunda kalabilir. Kinetik enerjinin tek terim olduğunu varsaymak yerine tam ürün yöntemini kullanın.
Yastıklama mekaniğinin daha ayrıntılı ele alınması için pnömatik silindir yastıklamasının hasarı ve gürültüyü nasıl önlediğini inceleyin. Bu makale kütle girdisine odaklanır.
Örnek: İç Kütlenin Ana Etken Olduğu ve Olmadığı Durumlar
Festo DSBC-50-30 için 0.440 kg hareketli kütleyi varsayımsal 5.0 kg yük ve 0.8 kg fikstürle birlikte kullanın. 0.75 m/s hızda ortaya çıkan 6.24 kg toplam kütlenin kinetik enerjisi 1.76 J’dür; bu değer tam silindir yapılandırması için listelenen 1 J uç konum darbe enerjisinin şimdiden üzerindedir (Festo, erişim 2026).
Toplam hareketli kütle:
Yastıklamaya girişteki kinetik enerji:
İçteki 0.440 kg yalnızca şu katkıyı yapar:
Onaylı alternatif bir silindirin, tüm dış kütle ve hareket koşulları aynı kalırken iç hareketli kütleyi 0.440 kg’dan 0.300 kg’a düşürdüğünü varsayalım. Yeni toplam 6.10 kg olur ve kinetik enerji 1.72 J’ye iner. İçteki 0.14 kg azaltma yaklaşık 0.04 J’yi, yani başlangıçtaki toplam enerjinin yalnızca %2,2’sini ortadan kaldırır.
Şimdi 0.30 kg yük ve 0.10 kg fikstüre sahip hafif bir mekanizmayı ele alalım. Toplam hareketli kütle 0.84 kg’dan başlar. Aynı 0.14 kg iç kütle azaltması toplamı %16,7 düşürür; dolayısıyla ivmelenme ve hız değişmediğinde atalet kuvveti ile kinetik enerji de %16,7 azalır.
Kütle azaltmanın faydası yaklaşık olarak çıkarılan kütlenin toplam hareketli kütleye bölümüdür:
, hareket profili değişmediğinde kütleye bağlı atalet kuvveti ve kinetik enerjideki oransal azalmadır. Bir hizmet ömrü çarpanı değildir. Ağır yük örneğinde hızı düşürmek veya durma mesafesini artırmak, iç tertibattan 0.14 kg çıkarmaktan çok daha büyük bir yastıklama faydası sağlar.
Festo’nun 1 J değeri ürünün darbe enerjisi sınıfıdır; 50 mm silindirler için evrensel bir sınır değildir. Örnek hesap ayrıca yastıklama bölgesindeki basınç tahrik enerjisini dışarıda bırakır; bu nedenle nihai seçim tam katalog yöntemini izlemelidir.
CPM Darbe Kuvvetini Neden Öngöremez?
Çevrim hızı, birim zamandaki tekrarlanan çevrim sayısıdır; her çevrim içindeki hareket biçimi değildir. Parker, yastıklamaya giriş hızının ortalama hızdan yaklaşık %50 daha yüksek olabileceğini belirtir. Bu nedenle 120 CPM ile çalışan iki eksen, çevrim sayıları aynı olsa bile kapak ucuna farklı hız ve enerjiyle ulaşabilir (Parker, erişim 2026).
120 CPM’lik bir uygulama 20 mm strok, yumuşak ivmelenme, uzun bekleme ve kontrollü yavaşlama kullanabilir. Diğeri az beklemeli 300 mm strok ve geç duruş kullanabilir. Ortalama çevrim hızları aynıdır; ancak hızları, debi ihtiyaçları, yastıklamaya giriş koşulları ve ısı üretimleri aynı değildir.
CPM yine önemlidir; çünkü enerjinin mekanizmadan ne sıklıkla geçtiğini belirler. Yararlı bir maruziyet hesabı şöyledir:
saatteki ilgili ivmelenme veya durma olaylarının sayısıdır; ise tek bir olayda yönetilen enerjidir. Bu değer enerji aktarımını tanımlar; bileşen sıcaklığını veya yorulma ömrünü değil. Soğutma, basınç çevrimleri, malzeme gerilmesi, yağlama ve yük yönü yine önemlidir.
En azından stroku, uzama süresini, geri çekilme süresini, her iki uçtaki beklemeyi, ölçülen tepe hızı, ivmelenme veya yavaşlama tahminini, yastıklama uzunluğunu, basıncı ve yükü kaydedin. Yalnızca strok ve debi biliniyorsa ölçümden önce Silindir Hızı Hesaplayıcısı bir ön tahmin sağlayabilir.
Daha Düşük İç Hareketli Kütle Ne Zaman En Çok Fayda Sağlar?
Düşük iç kütlenin göreli etkisi, toplam hareketli kütlenin büyük bir bölümünü oluşturduğunda en fazladır. İki örnek hesapta 0.14 kg çıkarmak, 0.40 kg dış tertibatla kütleye bağlı enerjiyi %16,7; 5.80 kg dış tertibatla ise yalnızca %2,2 değiştirir. Temel 0.440 kg değeri Festo’dan alınmıştır (Festo, erişim 2026).
Uygulama aşağıdaki özelliklere sahipse iç kütle daha yakından incelenmelidir:
- Az yüklü, kısa ve hızlı yön değiştiren stroklar.
- Yüksek ivmelenme ve sık yön değişiklikleri.
- Dar yastıklama veya amortisör enerji payları.
- Hafif bir takımı hareket ettiren küçük silindir.
- Yapısal titreşimin önemli olduğu hassas konumlandırma.
- Ek hareketli kütlesi iş parçasına göre önemli olan uzun kol.
Yük, araba veya fikstür iç tertibattan çok daha ağır olduğunda diğer değişiklikler baskın olabilir. Bu durumda takım plakası kütlesini azaltmak, adaptörü kısaltmak, valfi yaklaştırmak, giriş hızını düşürmek, hareket profilini yeniden şekillendirmek veya doğru boyutlandırılmış bir amortisör takmak daha pratik fayda sağlayabilir.
Kütle, kullanılabilir pnömatik kuvvetle de etkileşir. Daha hafif bir sistem hedef ivmeye daha düşük net kuvvetle ulaşır; ancak valf ve borulama yine de hazneyi yeterince hızlı doldurmalıdır. Piston hızı kılavuzu sorunun debiyle sınırlanan yönünü ele alır.
Deneyimimize göre en hızlı inceleme, piston malzemesini tartışmadan önce yükü, takımı, kılavuz arabasını ve ek parçaları tartmak veya belgelemektir. Ekipler çoğu zaman kalın bir adaptör plakasının veya gereğinden büyük bir gripper’ın tüm iç hareketli tertibattan daha ağır olduğunu görür.
Güvenilirlik Test Kanıtı Gerektirir
ISO 19973-3, pnömatik silindir ömrünü çevrim veya kilometre olarak ele alır ve test prosedürlerini, raporlama yöntemlerini, ekipmanı ve eşik seviyelerini belirtir. Piston kütlesi azaltmasını sabit bir ömür uzamasına dönüştüren bir formül sağlamaz; bu nedenle 2x, 3x veya %300 gibi iddialar kontrollü karşılaştırma kanıtı gerektirir (ISO, 2025’te doğrulandı).
Daha düşük hareketli kütle aynı hareket profili altında atalet kuvvetini ve enerjiyi azaltabilir. Bu, yastıklamalar, montajlar, kol bağlantıları, kılavuzlar ve durdurucular üzerindeki ihtiyacı düşürebilir. Ancak hangi bileşenin önce arızalanacağını veya silindirin kaç ek çevrim gerçekleştireceğini kanıtlamaz.
Savunulabilir bir karşılaştırmada şu koşullar sabit tutulmalıdır:
- Silindir model ailesi, silindir çapı, strok, contalar, gres, mıknatıs ve yastıklama tasarımı.
- Yük, takım, hizalama, montaj, yanal yük ve kol bağlantısı.
- Besleme basıncı, her iki silindir portu basınç izi, valf, borulama ve egzoz kısıtlaması.
- Hız profili, yastıklamaya giriş hızı, ivmelenme, bekleme ve çevrim hızı.
- Ortam sıcaklığı, kirlenme, hava kalitesi ve bakım politikası.
- Arıza tanımı, inceleme yöntemi, numune büyüklüğü ve kaydedilen çevrim sayısı.
Sıcaklık birikimi ve sensör yerleşimi için yüksek çevrimli silindir termal analizi kılavuzunu kullanın. Kütle hesabı bu testin yerine geçemez.
Hafif Piston Sonradan Takma İşlemleri Neden Üretici Onayı Gerektirir?
Pnömatik piston, tek başına bir ağırlık değil, basınç sınıfı belirlenmiş bir tertibatın parçasıdır. Atıf yapılan Festo DSBC 1.2 MPa’ya kadar çalışır ve dövme alüminyum piston, çelik kol, poliüretan contalar, POM yastıklama çıkıntısı, mıknatıs algılama ve modele özgü yastıklamayı bir araya getirir. Bu nedenle tek bir parçayı değiştirmek doğrulanmış birçok arayüzü etkileyebilir (Festo, erişim 2026).
Daha hafif bir malzemenin geçerli bir yedek oluşturacağını varsaymayın. Yoğunluk tek başına gerekli cidar kalınlığı, diş kavraması, yorulma dayanımı, basınç deformasyonu, aşınma, termal genleşme, conta kanalı kararlılığı, mıknatıs konumu, yastıklama geometrisi veya kol bağlantısıyla uyumluluk hakkında bilgi vermez.
İç piston değişikliği şunları değiştirebilir:
- Conta sıkıştırması, kayma direnci, kaçak ve ilk hareket basıncı.
- Kol tutma ve çekme veya yorulma kapasitesi.
- Manyetik anahtar kumanda konumu ve alan şiddeti.
- Yastıklama devreye girme uzunluğu, hapsolmuş hacim ve çek valf çalışması.
- Ölü hacim, sıkıştırma davranışı ve uç boşluğu.
- Mekanik bağlantılı veya manyetik kuplajlı milsiz tasarımda denge ve kılavuzlama.
OEM onaylı bir tertibat, belgelenmiş bir üretici varyantı veya katalog verileri hareket gereksinimini zaten karşılayan yeni bir silindir kullanın. Tasarım doğrulaması olmadan sahada işleme veya parça değişimi basınç bütünlüğünü ve öngörülebilir strok sonu davranışını bozabilir.
Yüksek hızlı pnömatik silindir spesifikasyon kontrol listesi, alternatif seçmeden önce yük, hareket, montaj, ortam ve kabul verilerini toplamaya yardımcı olur.
Yüksek Çevrimli Piston Kütlesi SSS
Piston kütlesi, toplam hareketli kütle ve tam yastıklama sınıfıyla birlikte kontrol edilmelidir. Festo’nun 50 mm’ye 30 mm örneği 440 g hareketli kütle ve 1 J uç konum darbe enerjisi listeler; ISO 19973-3 ise evrensel bir kütle-ömür dönüşümü yerine kontrollü güvenilirlik testi gerektirir (Festo; ISO).
Daha hafif bir piston silindir hızını otomatik olarak artırır mı?
Hayır. Daha düşük hareketli kütle belirli bir ivme için gereken kuvveti azaltır; ancak kararlı piston hızı valf debisine, borulamaya, basınca, etkin alana, egzoz kısıtlamasına, yüke ve kontrollere de bağlıdır. Eksen zaten debiyle sınırlıysa piston kütlesini azaltmak ivmelenmeyi değiştirebilir, ancak nihai hareket hızını belirgin biçimde değiştirmeyebilir.
Piston kütlesini azaltmak sıkıştırılmış hava tüketimini azaltır mı?
Otomatik olarak değil. Silindir çapı, strok, basınç ve çevrim sayısı sabitken geometrik hazne hacmi temelde değişmez. Daha düşük kütle, yeniden tasarlanan bir sistemde daha düşük basınca veya farklı bir hareket profiline izin vererek hava kullanımını azaltabilir; ancak tasarruf bu uygulama için hesaplanıp ölçülmelidir.
Yastıklama hesaplarında piston kütlesi mi yoksa yük kütlesi mi kullanılmalı?
Üreticinin tanımladığı toplam hareketli kütleyi kullanın. Bu kütle normalde iç piston ve hareketli kol bileşenleriyle dış yükü, takımı, arabayı ve ek parçaları içerir. Tam yastıklama veya amortisör seçim yönteminin gerektirdiği tahrik enerjisini ya da diğer terimleri ekleyin.
Çevrim hızı darbe kuvvetini belirleyebilir mi?
Hayır. CPM bir çevrimin ne sıklıkla tekrarlandığını söyler; strok mesafesini, hız profilini, ivmelenmeyi, yastıklamaya giriş hızını veya durma mesafesini değil. Önce hareket profilini ölçün veya hesaplayın. Ardından tekrarlanan maruziyeti veya saatlik enerji aktarımını tanımlamak için çevrim hızını kullanın.
Mevcut bir silindire özel hafif bir piston takılabilir mi?
Yalnızca üretici onayı veya tamamen doğrulanmış bir yeniden tasarımla. Piston contaları taşır, kola bağlanır, bir algılama mıknatısı barındırabilir ve çoğu zaman yastıklamaya girer. Kütlesini veya malzemesini değiştirmek basınç bütünlüğünü, sürtünmeyi, algılamayı, yorulmayı ve strok sonu davranışını etkileyebilir.
