活塞質量對高循環氣缸性能的影響
活塞質量會影響加速度力、動量與行程末端能量，但很少單獨決定結果。真正有用的工程輸入是總移動質量：氣缸內部的活塞與活塞桿元件，加上會隨氣缸一起加速的負載、治具、滑座、纜線與其他硬體。
在負載很小、行程短、快速反向的機台中，較輕的內部組件可能很重要。如果大型治具占據了大部分質量，內部質量的影響可能很小。循環速率本身也不能預測影響。行程長度、動作時間、速度曲線、進入緩衝區的速度、停止距離、壓力與停留時間都會改變結果。
重點摘要
- Festo 列出一款缸徑 50 mm、行程 30 mm 的氣缸，其移動質量為 440 g，行程末端衝擊能量為 1 J。
- 慣性力與動能會隨質量線性變化。
- 動能會隨速度的平方變化。
- 可靠性改善必須透過受控循環測試證明，不能從減重百分比推定。
活塞質量會決定高循環氣缸性能嗎？
活塞質量只是其中一項因素，不是完整的性能額定值。Festo 的 50 mm 缸徑、30 mm 行程 DSBC 範例列出 440 g 的移動質量與 1 J 的末端衝擊能量，說明製造商會把組裝後的移動系統與停止極限一起評定（Festo，已查閱 2026）。
活塞會影響加速內部機構所需的力，以及減速時必須移除的能量。然而，即使活塞很輕，高循環應用仍可能失效：負載可能太重、緩衝尺寸可能不足、導向可能未對準、閥可能無法提供所需流量，或熱量累積速度可能快於組件的散熱能力。
反過來也一樣。當速度適中、減速受控且負載路徑保持對準時，相對較重的內部組件仍可能可靠運作。質量會改變物理行為，但不會單獨確立使用壽命。
因此，判斷應從一個比例開始：總移動質量中有多少位於氣缸內部？如果活塞與活塞桿只占很小比例，重新設計它們帶來的收益可能小於減輕治具質量、降低進入緩衝區的速度或增加停止距離。
哪些項目屬於總移動質量？
總移動質量是評估運動中所有跟隨活塞移動的組件。Parker 的緩衝範例將約 14 lb 的活塞與活塞桿，和 85 lb 的外部負載相加，得到約 99 lb 的尺寸選型質量；因此忽略內部質量會使該範例低估約 14%（Parker，已查閱 2026）。
可使用以下關係式：
其中，minternal 包括活塞、移動中的活塞桿長度、活塞桿連接件、磁鐵、緩衝硬體，以及製造商列明的任何移動滑座零件。其他項目包括工件、夾爪、治具板、外部導向滑座、電纜拖鏈、軟管，以及會隨軸一起加速的附件。若後續公式使用 SI 單位，請使用公斤。

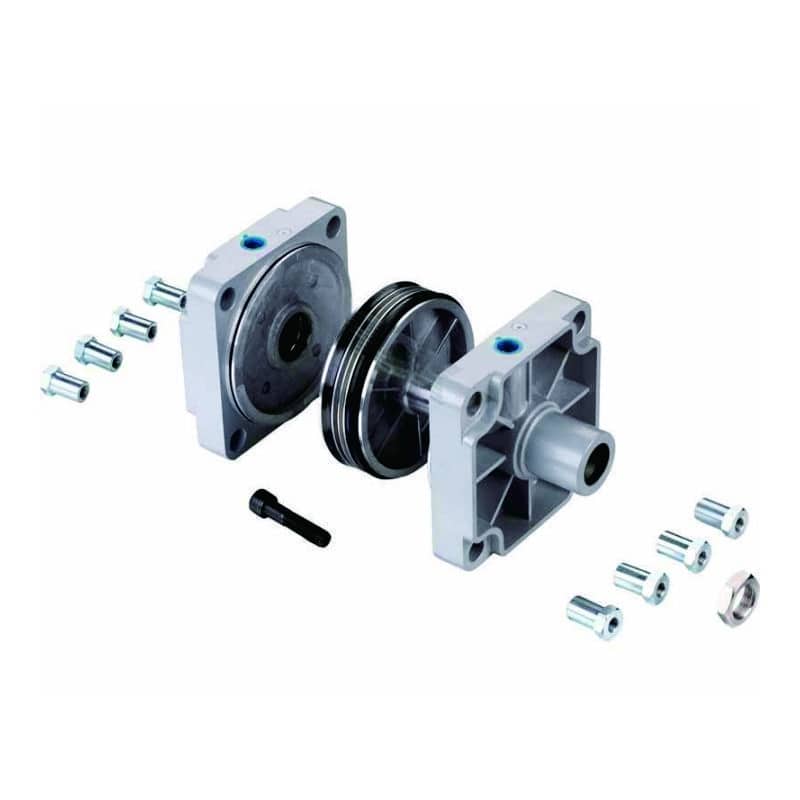

照片中的組件說明了為什麼「活塞質量」通常過於狹窄。移動組件包可能包括密封元件、磁鐵、緊固件、活塞桿連接件、緩衝凸台，以及部分活塞桿。這些零件必須同時符合壓力、疲勞、密封、感測與緩衝要求。
Festo 的 DSBC 資料提供了實際範例。其缸徑 50 mm、行程 30 mm 的配置，列出零行程時移動質量 365 g，每增加 10 mm 行程增加 25 g，因此得到 440 g。增加的質量主要來自較長的移動活塞桿，而不是活塞本身改變。
質量如何改變加速度與緩衝能量？
慣性力是與質量加速相關的力。它會隨質量線性變化，而速度對動能的平方效應更強。NASA 將牛頓第二定律表述為力與質量及加速度成正比；Parker 表示，進入緩衝區的速度通常約比氣缸平均速度高 50%（NASA；Parker，已查閱 2026）。
指定加速度所需的慣性力為：
Finertia 的單位是牛頓，mtotal 的單位是公斤，而 a 的單位是公尺每平方秒。在相同加速度下，移動質量減少 10%，這項慣性力就減少 10%。質量不會乘上一個指數因子。
動量為：
其中，p 是公斤公尺每秒的動量，v 是公尺每秒的速度。當停止在短時間內改變速度時，動量很重要，但峰值衝擊力還取決於停止時間、停止距離、順應性與力曲線。
進入減速區的動能為：
Ek 的單位是焦耳。在速度相同時，質量減少 10% 會讓動能減少 10%。速度加倍會讓動能項變成 4 倍。因此，量測進入緩衝區的速度，可能比爭論小幅的活塞質量差異更重要。
即使壓力仍透過停止距離持續推動，緩衝器或外部緩衝器也可能需要吸收驅動能量。請使用確切的產品方法，不要假設只有動能這一項。
如需深入了解緩衝機理，請參閱氣動氣缸緩衝如何防止損壞與噪音。本文聚焦於質量輸入。
計算範例：何時內部質量是主要杠杆，何時不是？
使用 Festo DSBC-50-30 的 0.440 kg 移動質量，加上假設的 5.0 kg 負載與 0.8 kg 治具。在 0.75 m/s 下，得到的總質量 6.24 kg 具有 1.76 J 動能，已高於該確切氣缸配置列出的 1 J 行程末端衝擊能量（Festo，已查閱 2026）。
總移動質量為：
進入緩衝區時的動能為：
內部 0.440 kg 所貢獻的動能只有：
假設一款經核准的替代氣缸將內部移動質量從 0.440 kg 降至 0.300 kg，而所有外部質量與運動條件保持不變。新的總質量是 6.10 kg，動能變成 1.72 J。內部質量減少 0.14 kg，只移除了約 0.04 J，也就是原始總能量的 2.2%。
現在考慮一個有 0.30 kg 負載與 0.10 kg 治具的輕型機構。總移動質量一開始是 0.84 kg。同樣減少 0.14 kg 會使總質量減少 16.7%，因此在加速度與速度不變時，慣性力與動能也會減少 16.7%。
減重收益約等於移除的質量除以總移動質量：
Rm 是運動曲線不變時，質量相關慣性力與動能的分率減少量。它不是使用壽命倍數。在重負載範例中，降低速度或增加停止距離，比從內部組件削減 0.14 kg 能帶來更大的緩衝收益。
Festo 的 1 J 數值是特定產品的衝擊能量額定值，不是所有 50 mm 氣缸的通用邊界。計算範例也排除了緩衝區內壓力驅動能量，因此最終選型必須遵循確切型錄方法。
為什麼 CPM 不能預測衝擊力？
循環速率是單位時間內重複循環的次數，不是每個循環內部的運動形狀。Parker 表示，進入緩衝區的速度可能比平均速度高約 50%，因此兩個以 120 CPM 運行的軸，即使循環數相同，也可能以不同速度和能量抵達端蓋（Parker，已查閱 2026）。
一個 120 CPM 的應用可能使用 20 mm 行程、平緩加速度、較長停留時間與受控減速。另一個可能使用 300 mm 行程、幾乎沒有停留時間，並在很晚才停止。兩者平均循環速率相同，但速度、流量需求、進入緩衝條件與發熱量不同。
CPM 仍然重要，因為它決定能量通過機構的頻率。一項有用的暴露量計算是：
Nhour 是每小時相關加速或停止事件的數量，Eevent 是單一事件處理的能量。這個值描述能量處理量，不是組件溫度或疲勞壽命。散熱、壓力循環、材料應力、潤滑與負載方向仍然重要。
至少記錄行程、伸出時間、縮回時間、兩端停留時間、量測峰值速度、加速度或減速度估計、緩衝長度、壓力與負載。如果只知道行程和流量，可先使用氣缸速度計算器進行初步估算，再進行量測。
何時降低內部移動質量最有幫助？
當內部質量占總移動質量的比例很大時，降低內部質量的相對效果最大。在兩個計算案例中，移除 0.14 kg，外部組件為 0.40 kg 時會使質量相關能量改變 16.7%，外部組件為 5.80 kg 時只改變 2.2%；底層的 0.440 kg 數值來自 Festo（Festo，已查閱 2026）。
以下應用更值得仔細檢查內部質量：
- 負載很小、行程短、快速反向的運動。
- 高加速度與頻繁的方向變化。
- 緩衝或緩衝器能量裕度很小。
- 小型氣缸驅動輕型治具。
- 對結構振動敏感的精密定位。
- 相對於工件，較長活塞桿增加的移動質量很大。
當負載、滑座或治具比內部組件重很多時，其他改動可能更重要。在這些情況下，減輕治具板質量、縮短轉接件、把閥移近、降低進入速度、重新設計運動曲線，或安裝尺寸正確的緩衝器，通常能帶來更實際的收益。
質量也會與可用氣動力互相作用。較輕的系統只需較小的淨力就能達到目標加速度，但閥與管路仍必須足夠快速地填充腔室。活塞速度指南說明這個受流量限制的一面。
依我們的經驗，最快的審查方式是在討論活塞材料前，先稱量或記錄負載、治具、導向滑座與附件。團隊經常發現，一塊厚轉接板或尺寸過大的夾爪，比整個內部移動組件還重。
可靠性需要測試證據
ISO 19973-3 將氣動氣缸壽命視為循環次數或公里數，並規定測試程序、報告方法、設備與門檻。它沒有提供把活塞質量降低量轉換成固定壽命延長量的公式，因此 2 倍、3 倍或 300% 之類的主張需要受控的比較證據（ISO，2025 年確認）。
在相同運動曲線下，降低移動質量可以減少慣性力與能量，進而降低緩衝、安裝座、活塞桿連接件、導向與止擋的負荷。但這不能證明哪個組件會先失效，也不能證明氣缸會多運轉多少循環。
具備說服力的比較應固定以下條件：
- 氣缸系列、缸徑、行程、密封件、潤滑脂、磁鐵與緩衝設計。
- 負載、治具、對準、安裝、側向負載與活塞桿連接。
- 供氣壓力、兩個氣缸氣口的壓力曲線、閥、管路與排氣限制。
- 速度曲線、進入緩衝區速度、加速度、停留時間與循環速率。
- 環境溫度、污染、空氣品質與維護政策。
- 失效定義、檢查方法、樣本數與記錄的循環次數。
關於熱量累積與感測器位置，請使用高循環氣缸熱分析指南。質量計算不能取代該測試。
為什麼輕量活塞改裝需要製造商核准？
氣動活塞是耐壓組件的一部分，不是可以獨立替換的重量件。前述 Festo DSBC 的最高工作壓力為 1.2 MPa，並結合鍛造鋁活塞、鋼製活塞桿、聚氨酯密封件、POM 緩衝凸台、磁性感測與特定型號的緩衝設計，因此改變一個零件可能影響多個已驗證的介面（Festo，已查閱 2026）。
不要假設較輕材料就能形成有效替代品。密度本身不能說明所需壁厚、螺紋嚙合、疲勞強度、壓力變形、磨耗、熱膨脹、密封槽穩定性、磁鐵位置、緩衝幾何或活塞桿連接相容性。
內部活塞改動可能改變：
- 密封壓縮量、滑動阻力、洩漏與起動壓力。
- 活塞桿保持力，以及拉伸或疲勞承載能力。
- 磁性開關動作位置與磁場強度。
- 緩衝嚙合長度、困氣容積與止回閥動作。
- 死容積、壓縮行為與行程末端間隙。
- 機械接合式或磁耦合式無桿設計中的平衡與導向。
請使用 OEM 核准的組件、製造商有文件記錄的變型，或使用型錄資料已符合運動要求的新氣缸。沒有設計驗證就進行現場加工或替代，可能破壞耐壓完整性與可預測的行程末端行為。
高速氣動氣缸規格檢查表可協助在選擇替代品前收集負載、運動、安裝、環境與驗收資料。
高循環活塞質量常見問題
活塞質量應與總移動質量及確切緩衝額定值一起檢查。Festo 的 50 mm × 30 mm 範例列出 440 g 移動質量與 1 J 行程末端衝擊能量，而 ISO 19973-3 要求受控可靠性測試，不提供通用的質量到壽命換算（Festo；ISO）。
較輕的活塞會自動提高氣缸速度嗎？
不會。較低的移動質量會降低達到指定加速度所需的力，但穩態活塞速度仍取決於閥流量、管路、壓力、有效面積、排氣限制、負載與控制方式。如果流量已經限制軸的運動，降低活塞質量可能只改變加速度，卻不會明顯改變最終行程速度。
降低活塞質量會減少壓縮空氣消耗嗎？
不一定。在缸徑、行程、壓力與循環次數固定時，幾何腔室容積基本不變。降低質量可能讓重新設計的系統使用較低壓力或不同的運動曲線，進而減少用氣量，但必須針對該應用計算並量測節省量。
緩衝計算應使用活塞質量還是負載質量？
應使用製造商定義的總移動質量。通常包括內部活塞與移動活塞桿元件，以及外部負載、治具、滑座與附件。另應加入確切緩衝器或緩衝器選型方法要求的驅動能量或其他項目。
循環速率可以決定衝擊力嗎？
不可以。CPM 只表示循環多久重複一次，不代表行程距離、速度曲線、加速度、進入緩衝區速度或停止距離。應先量測或計算運動曲線，再用循環速率描述重複暴露或每小時能量處理量。
現有氣缸可以安裝客製的輕量活塞嗎？
只有在製造商核准或完成完整驗證的重新設計下才可以。活塞會承載密封件、連接活塞桿、可能容納感測磁鐵，並經常參與緩衝。改變其質量或材料可能影響耐壓完整性、摩擦、感測、疲勞與行程末端性能。
