如何使用背靠背氣缸實現三位置應用
背靠背氣缸是透過組合兩個固定行程，建立三個可重複位置，而不是在漂浮的中點平衡兩個氣壓。當行程相等時，四種閥指令狀態會收斂為三個機械位置：兩個階段都縮回、任一階段伸出，以及兩個階段都伸出。可靠運轉還取決於安裝、順序、力量、流量與故障處理。這個差別決定了設計者應先畫出狀態和機械止擋，再選閥與感測器；不能先看到「三位置」字樣，就假設任何兩支氣缸都能以相同方式完成定位。每個轉換都要在實際負載下確認，因為同一個中間座標可能由不同氣缸狀態抵達。
本指南聚焦於實務等行程配置。若要比較等行程、不等行程與整合式設計，請參閱我們的 多位置氣缸架構指南。
重點摘要
- 等行程會由四種指令狀態產生三個獨特位置，因為其中兩種狀態具有相同總行程。
- 機械端部止擋定義位置；封閉或平衡的空氣不能提供同樣剛性的止擋。
- 每支雙作用氣缸通常都需要獨立方向控制，或需要製造商核准的等效迴路。
- 每一個轉換都要進行力量、流量、緩衝、導向、感測器與故障響應選型，不只檢查最終位置。
等行程背靠背氣缸如何建立三個位置？
Festo 將多位置配置描述為兩支活塞桿向相反方向前進的獨立氣缸。其產品指南指出，等行程提供三個位置，不同行程則提供四個位置（Festo 多位置氣缸，查閱於 2026-07-22）。
假設氣缸 A 的行程為 ，氣缸 B 的行程為 。如果 與 是指令狀態，縮回時等於 0、伸出時等於 1，則總行程為：
其中， 是從原點基準量測的致動器結果位置， 與 是兩個機械行程，而 與 表示加入了哪一個行程。這個運動學模型假設氣缸與負載都能到達指定端部止擋，不會出現結構撓曲或行程不足。
當行程相等時， ，因此可能的位置為：
| 氣缸 A | 氣缸 B | 計算行程 | 獨特機台位置 |
|---|---|---|---|
| 縮回 | 縮回 | 0 | 原點 |
| 伸出 | 縮回 | S | 中間位置 |
| 縮回 | 伸出 | S | 中間位置 |
| 伸出 | 伸出 | 2S | 全行程 |
兩個中間指令組合會到達相同的名義座標。但在運轉上，它們不一定可以互換。不同的運動質量、軟管路由、緩衝或工裝間隙，可能使其中一個轉換更合適。請在 PLC 中定義允許的路徑，不要假設任一中間狀態指令都安全。

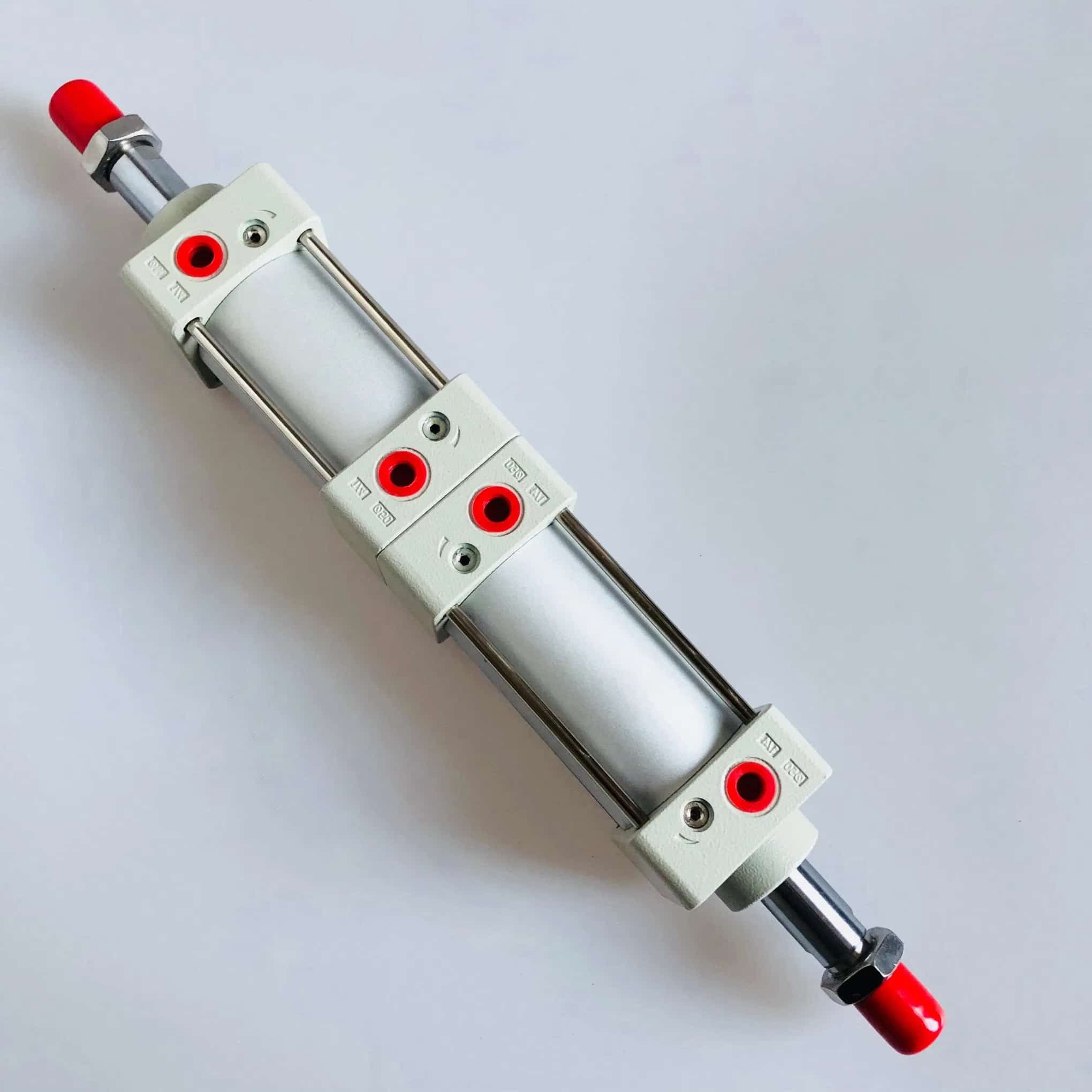

背靠背三位置配置 是由兩支氣缸組成的總成，兩個行程沿同一運動軸相加。Festo 目前的指南指出，兩個行程相等時有三個獨特位置，不同時有四個位置。Parker 將等行程順序記錄為兩支活塞桿縮回、一支活塞桿伸出，以及兩支活塞桿都伸出。綜合這些來源可確立工程界線：中間座標來自一個已完成的機械行程，而不是沒有支撐的等壓說法。這些來源也說明，即使機台只有三個名義座標，四種電氣指令組合仍必須在控制邏輯中保持可見。行程公差、止擋柔順性、安裝撓曲、導向間隙、負載方向、速度與接近方向仍會決定量測結果（Festo; Parker C41，查閱於 2026-07-22）。
[獨特洞見] 中間座標雖然只有一個名義位置，卻有兩種可能的指令歷史。在診斷中，請把「A 伸出」與「B 伸出」視為不同的機台狀態。這項區別能讓閥、感測器或緩衝故障更容易被隔離。
機械配置中哪些部件必須移動，哪些必須固定？
背靠背總成不是兩支固定不動、彼此互推的氣缸。當行程組合時，至少一個氣缸本體或連接總成必須能平移。Festo 明確指出，在這種配置中，一支氣缸被驅動時另一支氣缸必須移動，因此需要使用柔性管路連接。設計審查時應逐一標出固定點、移動點和相對運動方向，並在原點、中間位置、全行程以及所有轉換瞬間檢查干涉；只在靜態 CAD 畫面中留出空間，不能證明軟管和電纜在循環中不會受拉或磨損。
先用運動草圖開始設計，並標示：
- 機台固定安裝點；
- 每個氣缸本體與活塞桿；
- 氣缸 A 改變狀態時會平移的部件；
- 氣缸 B 改變狀態時會平移的部件；
- 負載連接、導軌、硬止擋、軟管與電纜迴圈；
- 0、S 與 2S 行程下的總包絡範圍。
Parker 的多位置範例以法蘭連接後端蓋，並要求氣缸沿長度方向移動。請遵循所選製造商的安裝圖，不要自行設計剛性的桿對桿連接。安裝反作用力、允許力矩、桿端關節運動與可用附件都會因系列而異。
氣缸總成應驅動負載，不應作為機台的精密導向。當負載引入側向力、力矩或偏心重心時，通常需要外部線性導向。 側向負載導向指南 說明失準如何把負載傳入桿軸承與密封件。
在完整包絡範圍內檢查軟管動作。中間位置看似放鬆的管路，到了端部位置可能繃緊或折彎。請提供彎曲半徑、耐磨防護、應力釋放與夾點間隙。如果閥歧管會跟著氣缸本體移動，請把其質量納入運動負載與停止能量計算。以低速手動走完整路徑後，再以生產速度觀察數個循環，並在軟管可能接觸機架的位置留下可檢查的磨耗標記；這能及早發現不會在單次動作中出現的疲勞問題。
哪種閥配置應控制兩支氣缸？
沒有通用規則能說一個 5/3 中壓閥就會建立三個位置。位置來自兩個機械行程。常見實作是為每支雙作用氣缸提供獨立的 5/2 方向控制功能，或使用針對確切致動器與要求故障響應而核准的等效閥配置。閥的中位可以影響暫停時的壓力狀態，卻不會自行創造第二個機械止擋；採購前要把接口、流量、線圈、先導、斷電回位與允許安裝方向連同完整迴路一起核對。
控制設計必須分別回答四個問題：
- 氣缸 A 的哪個氣室供氣，哪個氣室排氣？
- 氣缸 B 的哪個氣室供氣，哪個氣室排氣？
- 哪些狀態轉換可以在負載下直接發生？
- 電力或壓縮空氣失效後會發生什麼？
選擇整合式多位置產品時，請使用製造商的迴路。例如，SMC RZQ 是專用三位置氣缸，具有特定型號的迴路、調節器、超程與電力失效指南；它的迴路不應被複製成適用於任意兩支背靠背氣缸的通用規則（SMC RZQ 三位置氣缸，查閱於 2026-07-22）。
獨立方向控制 是指可以命令氣缸 A 的伸出與縮回氣室，而不以氣缸 B 的閥狀態作為替代。Parker 的背靠背 P1D 指南允許等行程或不同行程；SMC 的整合式 RZQ 則公布自己的迴路與故障順序。兩個來源都不支持每種兩氣缸總成通用的「一個 5/3 閥」規則。迴路設計者應改為繪製四種氣缸狀態、每個允許轉換、切換期間的壓力與排氣路徑，以及先導、電力或供氣失效時的機台響應。兩個 5/2 功能是兩支雙作用氣缸常見的起始架構，但單看閥類型不能證明存在安全中位。所選產品文件、量測流量與壓力，以及機台風險評估必須一致，才能放行順序（Parker P1D; SMC RZQ，查閱於 2026-07-22）。
實用的 PLC 狀態表不應只有兩個輸出位元，還應包含每一支氣缸的命令、預期感測器、轉換逾時、當前壓力條件與下一個允許狀態。這份表要能在故障後回答「哪支氣缸被命令移動、哪個端部已確認、哪個條件尚未滿足」，而不只是顯示一個抽象的中間位置：
| 要求位置 | 氣缸 A 指令 | 氣缸 B 指令 | 必要確認 |
|---|---|---|---|
| 原點 | 縮回 | 縮回 | 原點感測器在逾時前都為真 |
| 經由 A 的中間位置 | 伸出 | 縮回 | A 伸出且 B 縮回確認 |
| 經由 B 的中間位置 | 縮回 | 伸出 | A 縮回且 B 伸出確認 |
| 全行程 | 伸出 | 伸出 | 兩個伸出確認都為真 |
定義機台是否可以同時切換兩支氣缸。一次移動一個階段通常更容易診斷轉換，也能限制峰值供氣需求，但不一定是最安全的順序。工裝干涉、重力、負載方向與所選閥的瞬態行為，才會決定可接受的路徑。
閉中位閥封閉的壓力可能透過閥、接頭、管路或密封洩漏而衰減。它也儲存必須在隔離與維護期間處理的能量。不要宣稱氣動中位狀態是正向的人員安全保持。ISO 4414 涵蓋氣動系統的危害與安全要求；機台風險評估必須定義安全停止、隔離、耗散與負載約束（ISO 4414:2010，2021 年確認）。
每個位置與轉換應如何進行力量選型？
依每支氣缸在實際轉換中必須提供的力量進行選型。背靠背定位不會自動讓有效力量加倍；這與 在共用活塞桿上疊加活塞力量的串聯氣缸不同。對每個允許狀態和每個轉換方向分開計算，並把最差壓力、最小有效面積、負載摩擦、導向阻力與停止時的動態負載納入，而不是只用一個名義缸徑乘上供氣壓力。
對一般雙作用氣缸，完整活塞面積與活塞桿側環形面積為：
其中， 是完整活塞面積， 是環形面積， 是缸徑，而 是活塞桿直徑。請使用一致單位的尺寸。
對伸出方向的力量平衡，一個實用的第一原理表示式為：
在此方程式中， 是可用來加速或驅動負載的力量， 是實際缸蓋端壓力， 是相反方向的活塞桿端壓力，而 包含密封摩擦、導向摩擦、重力、製程力量與其他阻力負載。分析縮回時，請反轉符號並使用適當的有效面積。
氣缸動態力量 是致動器移動時，在考量相反氣室壓力與應用阻力後，負載端剩餘的壓力－面積力量。Parker 的工程方法從壓力乘以有效活塞面積開始；因此雙作用氣缸一側需要完整缸徑面積，活塞桿側則需要較小的環形面積。在背靠背機台中，每個允許轉換都要分別計算氣缸 A 與氣缸 B，因為任一單元都可能移動另一支氣缸本體、管路、歧管、工裝與製程負載。請使用接口附近量測的壓力，不要只使用上游調節器設定值。接著將結果與確切型號的額定力量、負載比、安裝能力及允許側向負載比較。三位置幾何不會像共用活塞桿串聯致動器那樣將兩個力量相加（Parker 氣動應用工程資料，查閱於 2026-07-22）。
在要求最高的動作期間，量測氣缸接口附近的動態壓力。調節器設定值無法顯示通過閥與管路的供氣損失，也無法顯示受限排氣處的背壓。還要檢查最弱狀態：一支氣缸可能必須以較小的環形面積工作，同時移動另一支氣缸、其軟管與工裝的質量。若某一轉換只在冷機、空載或單一方向通過，應把它視為未完成的選型；至少要在兩個方向、最小和最大負載、實際供氣壓力範圍與生產速度下比較接口壓力和位置誤差。
結果只是選型篩檢，不是安全能力的證明。請確認確切型號的目錄力量、負載比、安裝限制、允許側向負載、溫度範圍與壓力範圍。
速度、流量與行程末端能量應如何控制？
每支氣缸都會改變運動質量，以及必須填充或排空的體積。應依要求的行程時間與允許壓降選擇閥、管路、接頭與消音器，不要只看接口螺紋。即使迴路最終能到達三個止擋，也可能無法滿足循環時間要求，或以過大力量撞擊止擋。
當負載不會超越時，排氣節流流量控制常用於穩定氣動氣缸速度，但正確方法仍取決於應用與製造商。依預定流向安裝控制器，以低速開始試車，一次調整一個動作。力量分析中要保留排氣限制的影響，因為背壓會從可用推力中扣除。
內部緩衝是能量吸收器，不是位置調整螺絲。將運動質量與速度和確切型號允許的動能比較。當氣缸緩衝無法吸收負載時，增加外部止擋或吸震器。 氣缸緩衝失效指南 涵蓋端蓋碰撞、反彈與發熱等症狀。
使用 氣缸流量需求計算器 估算目標行程時間所需流量。如果停止能量是限制條件，請另外使用 氣動氣缸緩衝能量計算器。不要用降低速度設定，替代尺寸不足的機械止擋或不安全的負載路徑。
感測器與 PLC 邏輯如何確認三個位置？
狀態確認 是命令的氣缸組合在允許時間內到達預期感測區域的證據。氣缸開關不會建立機械位置。氣缸端部止擋、外部止擋、安裝堆疊、負載撓曲與接近方向決定最終座標。請使用感測器驗證狀態並偵測動作未完成。
對等行程配置，即使只有三個座標，也要保留四種邏輯氣缸狀態。一份實用的診斷代碼會記錄：
- A 縮回且 B 縮回；
- A 伸出且 B 縮回；
- A 縮回且 B 伸出；
- A 伸出且 B 伸出；
- 無效或互相矛盾的感測器組合。
為每個允許動作設定轉換逾時。如果預期感測器未在時間內改變，停止順序，並保存命令狀態、確認狀態、壓力狀態與故障時間戳，以便故障排查。不要使用只接受「兩個中間狀態感測器其中之一」的旁路邏輯，卻不記錄實際移動的是哪支氣缸。
感測器安裝也需要驗收窗口。在最低與最高操作壓力、兩個接近方向、完整生產速度與允許供電電壓範圍下確認切換。如果機台需要連續位置量測，而不只是端部狀態確認，請指定相容的類比感測器、編碼器或位置回授致動器。
哪些試車測試能證明系統正常？
在實際的負載、壓力、速度、軟管路由與溫度下，對完整機台進行試車。目錄行程只能說明名義幾何，不能證明組裝機台的重複性、穩定時間或故障行為。試車記錄應保存每個狀態的命令、感測器、接口壓力、行程時間與停止結果，並將異常轉換單獨標記；只確認最後停在三個座標，會遺漏中間狀態路徑或重新啟動時的危險瞬態。
使用書面測試矩陣：
| 測試 | 方法 | 驗收證據 |
|---|---|---|
| 三個座標 | 從固定機台基準量測 0、S 與 2S | 實際值落在機台圖面公差內 |
| 中間狀態路徑 | 透過僅 A 與僅 B 指令接近 S | 分別記錄兩個結果與感測器代碼 |
| 重複性 | 在生產負載下循環每個允許轉換 | 分布維持在核准限制內 |
| 動態壓力 | 在最困難動作期間記錄供氣側與排氣側壓力 | 氣缸接口具有足夠力量裕量 |
| 行程時間 | 量測每個轉換，不只量測全行程 | 每個動作與穩定延遲都符合順序限制 |
| 停止能量 | 檢查碰撞、反彈、噪音與緩衝行為 | 在致動器、緩衝與外部止擋額定範圍內 |
| 故障響應 | 依核准測試程序移除電力與空氣 | 負載與儲存能量進入已定義的安全狀態 |
| 軟管與電纜動作 | 以低速與生產速度觀察完整包絡 | 沒有繃緊、折彎、磨損或夾點狀況 |
[個人經驗] 以我們審查應用的經驗，最有用的試車記錄是逐狀態表，將閥指令、感測器回授、接口壓力與量測座標配對。一句「三個位置通過」的單一備註，會掩蓋哪個轉換接近極限，也會讓後續故障排查不必要地變慢。若把四種邏輯狀態全部保留，即使其中兩種最後落在同一個座標，也能看出是氣缸 A 或 B 執行了中間路徑，並追蹤不同的流量、摩擦和感測器時序。
不要捏造通用定位公差。重複性取決於所選氣缸、機械止擋、導向、負載、速度、緩衝、結構、感測器方法與量測位置。先定義機台允許的誤差，再驗證完整總成從每個允許接近方向是否都能符合。公差還要說明量測基準、取樣時刻、穩定等待時間和溫度條件，否則不同人員即使使用同一台機器，也可能得到不可比較的「位置通過」結論。
背靠背三位置系統何時不是正確選擇？
當製程需要三個離散且由機械定義的座標，並能接受增加的致動器長度、移動管路與控制狀態時，選擇這種架構。若應用需要任意可程式化位置、連續受控的動作輪廓，或主動修正變動負載，這種架構就不合適。判斷時也要把維護空間、軟管壽命、感測器數量、復原時序和故障後是否能安全卸載列入，而不只是比較單次循環時間；三個理論座標若無法在整個生產包絡內可靠到達，便不是真正可用的三位置方案。 這項取捨也要放回維護和安全情境中檢查：若需要拆卸一支氣缸才能接近另一支，或失效後必須讓人員進入移動包絡，固定止擋、隔離與負載支撐的要求可能比節省一個定位元件更重要。 在方案評估階段，也應把三個座標的實際用途說清楚：哪個是安全原點、哪個是製程作業位、哪個是完全伸出位，以及每個座標允許從哪個方向接近。若兩條中間路徑在負載、摩擦或外部導向上不對稱，雖然幾何上落在同一個 S，實際穩定時間和重複性仍可能不同。設計文件應保留這種路徑差異，並讓 PLC、感測器和試車矩陣使用相同的狀態名稱，避免操作員只看到一個座標數字而忽略氣缸狀態。 若需要在多個配方之間切換位置，還要重新檢查軟管迴圈、負載慣性和每個感測器的確認窗口；固定行程的優點是幾何簡單，但不代表在所有速度和負載下都具有相同的動態誤差。 這些差異應在設計審查和量產驗收中明確記錄。 只有完成這些檢查，幾何上的三位置才具備可交付的工程意義。 這些驗證結果應隨機台版本、氣缸型號、閥配置和感測器設定保存，日後更換其中任何一項時重新審查。 變更後必須重新試車。 並留下版本記錄。 這些結果應與圖面和測試矩陣互相引用。 並可追溯。 量測報告還應列出固定基準、實際溫度、循環次數與接近方向，讓幾何、控制和安全結論可以分別重現。
在以下情況請考慮其他架構：
- 需要超過三個等行程位置，或目標經常變更；
- 中間座標必須透過軟體調整，而不是變更行程硬體；
- 空氣或電力失效後，垂直負載需要正向約束；
- 公差比完整機械與熱堆疊能維持的範圍更緊；
- 無法安全容納移動中的氣缸本體、軟管或電纜；
- 需要同時控制力量、位置與速度。
關於可程式化氣動定位，請參閱 比例閥位置控制指南。當動作目標會依配方改變時，伺服氣動或伺服電動軸可能是更清楚的選擇。對三個固定止擋而言，背靠背配置仍很有吸引力，因為位置幾何可以直接檢查，不依賴持續平衡壓力。
索取報價前，請提供兩個行程、缸徑與活塞桿尺寸、負載方向、運動質量、導向配置、要求座標與公差、轉換時間、循環速率、致動器可用壓力、閥與管路資料、安裝包絡、環境、感測器邏輯、緩衝或止擋細節，以及要求的失電行為。也請說明哪一支氣缸會移動哪一個總成、管路是否隨本體移動、每個狀態的允許接近方向，以及是否有垂直或懸吊負載。這些資料能讓產品選型和風險邊界在同一份工程資料上對齊。請透過 技術聯絡頁面。
背靠背氣缸常見問題
以下回答適用於上文描述的等行程、機械止擋配置。產品專屬安裝、迴路、力量額定與故障行為，仍優先於一般指南。
為什麼等行程只會產生三個位置？
兩支氣缸提供四種指令組合，但等行程會讓僅 A 與僅 B 的組合產生相同名義行程。結果座標是零行程、一個行程與兩個行程。兩個中間指令狀態仍應在 PLC 診斷中分開，因為它們的轉換路徑與確認感測器不同。
中間位置是透過平衡壓力建立的嗎？
不是。在本文配置中，中間座標是在加入一個固定行程、另一個行程保持縮回時建立的。氣缸或外部端部止擋定義位置。平衡或封閉空氣具有柔順性，可能洩漏，不應被視為同樣剛性的機械止擋或安全約束。
背靠背系統需要一個 5/3 閥嗎？
不是通用規則。兩支雙作用氣缸通常使用兩個獨立控制的方向功能，例如兩個合適的 5/2 閥，或製造商核准的等效迴路。閥選擇必須遵循所需順序、流量、先導行為、失電狀態、負載方向與確切致動器製造商文件。
空氣失效後它能保持垂直負載嗎？
不要如此假設。閥洩漏、密封洩漏、管路故障或刻意排氣都可能移除氣動支撐。垂直負載應用需要風險評估，以及適合機台的正向約束或負載保持方案。電力與空氣失效時的安全響應，必須在試車期間定義並驗證。
何時伺服氣動或電動定位更好？
當位置必須依配方變更、中間位置不受固定行程綁定，或速度與位置輪廓需要連續回授時，使用受控動作軸。當三個離散位置已經足夠，且每個位置都能在已知負載條件下由可重複機械止擋定義時，背靠背氣缸最具優勢。
技術限制來自哪些地方？
本文將固定行程幾何與力量平衡、閥行為及機台安全分開討論。對於安裝、配管、緩衝、感測、壓力範圍與允許負載，產品文件仍是最終依據。
- Festo 多位置氣缸。等行程三位置原理、不等行程四位置原理、氣缸移動要求與柔性管路。查閱於 2026-07-22。
- Parker C41 多位置氣缸技術資料。背靠背法蘭配置、三位置運轉狀態與縱向移動。查閱於 2026-07-22。
- Parker P1D 氣動氣缸目錄。使用等行程或不同行程的背靠背多位置選項。查閱於 2026-07-22。
- SMC RZQ 三位置氣缸。具有特定型號迴路與故障響應說明的整合式產品範例。查閱於 2026-07-22。
- ISO 4414:2010。氣動系統與元件的一般規則及安全要求。2021 年確認；查閱於 2026-07-22。
