使用比例閥進行氣缸位置控制的技術指南

Q: 比例閥可以在沒有感測器的情況下定位氣動氣缸嗎？

不能形成真正的閉迴路位置軸。開迴路命令可影響速度、方向或大致時間，卻無法確認負載停止位置。連續修正需要位置量測、控制器與適當控制能力。

Q: 比例閥系統可達到多少定位精度？

沒有可合理通用的數值。閥遲滯、感測器誤差、控制器時序、摩擦、負載、機構、管路容積、壓力變動與測試基準都會影響，必須定義條件並驗證完整帶載軸。

Q: 一定要使用 5/3 比例方向控制閥嗎？

不一定。5/3 比例方向控制閥常用於雙動氣缸，但正確回路取決於致動器、負載、安全狀態、控制架構、保持需求、排氣策略與製造商說明。

Q: 既有氣缸可以改裝成閉迴路位置控制嗎？

通常可以，但需要合適機構、連續回授、相容控制器、容量正確的供排氣路徑、明確故障行為及實際負載測試。只更換閥並不足夠。

Q: 如何判斷反應緩慢是調校問題還是氣流問題？

把閥命令、位置、誤差與動態入口壓力一起繪出。飽和命令伴隨位置落後多半指向容量或曲線需求；未飽和卻在目標附近振盪或緩移，則指向調校、中位、回授雜訊、靜摩擦或洩漏。

比例閥可以調節流入與流出氣動氣缸的空氣方向及流率，但閥本身無法獨立完成氣缸定位。可運作的閉迴路還需要連續位置回授、控制器、合適的機構、穩定壓縮空氣，以及能定義負載下可接受動作的測試。

實務工作是讓這些部分成為同一條軸。這表示必須先決定氣路容量再調校；在低能量狀態下驗證訊號極性與閥的中位；並依記錄的命令、位置、壓力及閥輸出曲線判斷結果。型錄上的精度數字無法取代這個過程。

重點摘要

Festo 將 MPYE 定義為搭配外部位置控制器與位移編碼器使用的 5/3 比例方向控制閥。

閥遲滯與頻寬是元件資料，不等於氣缸軸精度。

控制器調校前，先決定兩個氣室及完整氣路的容量。

應依實測誤差、超越量、整定時間、重複精度、負載與故障反應核准整條軸。

氣動位置控制迴路必須包含哪些元件？

Festo 將 MPYE 說明為 5/3 比例方向控制閥，並指出精密氣動定位系統會把該閥與外部位置控制器及位移編碼器組合使用（Festo MPYE 資料表，2025）。因此，受控對象是完整軸系，而不是單獨一只閥。

位置誤差是命令位置與量測位置之差：

e(t) = x_{\mathrm{cmd}}(t) - x_{\mathrm{meas}}(t)

其中， $e(t)$ 是位置誤差， $x_{\mathrm{cmd}}(t)$ 是要求位置， $x_{\mathrm{meas}}(t)$ 是感測器讀值，三者必須使用相同距離單位。控制器依該誤差命令比例閥；閥改變氣室流量並帶動負載。

氣缸位置控制的系統邊界。安全功能不能只依賴一般位置迴路。資料基礎：Festo MPYE 文件與 ISO 4414。

每一層都需要清楚邊界：

層級	最低工程定義	可防止的故障
命令	位置、曲線、速度與加速度限制	設定點間不受控跳動
控制器	更新時間、輸出限制、調校方法、故障邏輯	振盪、飽和或不安全復歸
閥	方向功能、流量、訊號、中位行為、排氣路徑	方向錯誤或修正能力不足
機構	缸徑、行程、導向、負載、方向、摩擦、止擋	側向負載、撓曲、黏滑或負載下墜
回授	量測基準、範圍、解析度、線性度、配線	修正錯誤座標或失去位置
安全	安全狀態、隔離、儲能釋放、必要時的煞車	發出停止命令或移除能量後仍動作

簧片開關可以確認端點，卻不能提供連續位置回授。壓力感測器可以支援推力或故障監控，但氣室壓力不能取代滑座位置。回授感測器整合指南進一步說明了這項差異。

量測邊界：閥資料不等於整軸精度

2025 年 MPYE 資料表列出的最大閥芯遲滯為 0.4%，依型號而異的極限頻率則為 70 至 115 Hz（Festo MPYE 資料表，2025）。這些數字描述閥在規定測試下的行為，不能確立帶載氣缸軸的定位精度、重複精度或整定時間。

遲滯、頻率響應、輸入解析度與額定流量，可讓控制工程師了解閥的能力。整軸結果還包括感測器誤差、控制器取樣、密封摩擦、導向間隙、負載變動、可壓縮容積、管路延遲、供氣壓力變動、排氣阻力與治具撓曲。

因此，同一款閥在兩台機器上的表現可能不同。行程短、剛性高、水平導向且負載穩定的軸可能容易調校；若把閥移到數公尺外、餘隙容積加倍、懸吊垂直負載或產生側向負載，即使閥料號不變，實測響應也會改變。

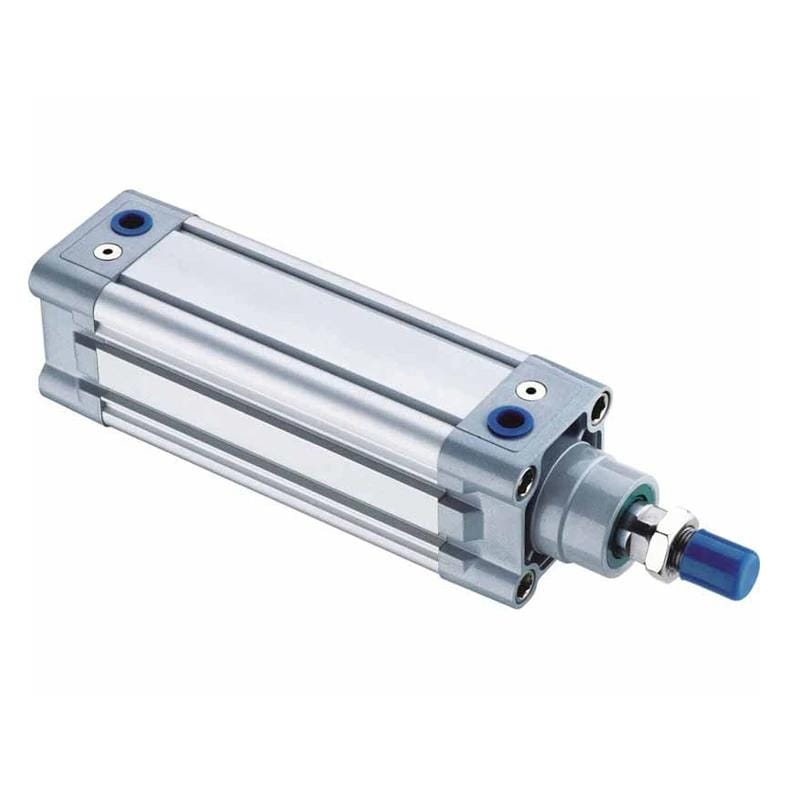

需要回授、控制器、比例方向控制閥與適當導向才能進行行程中段位置控制的 ISO 規格氣動氣缸。

氣缸是迴路中的機械受控體。只有機台加入連續回授、控制權限、導向與明確安全狀態後，它才成為定位軸。

接受任何精度聲明前，先問五個問題：

量測的實體基準是活塞、活塞桿、滑座、工具還是成品？
結果代表精度、重複精度、解析度，還是到位穩定性？
測試採用什麼負載、速度、行程區域、壓力、溫度與管長？
測試了多少個接近方向與循環？
使用什麼儀器與不確定度驗證結果？

較完整的精密運動控制比例閥指南涵蓋壓力、流量與方向控制閥系列。針對位置控制，選型應更明確：在命令工作範圍內，閥必須能計量兩個氣室路徑並反轉動作。

控制器調校前，應如何決定閥與氣路容量？

Festo MPYE 各型號的標準額定流量從 100 到 2,000 L/min，接口則從 M5 到 G3/8（Festo MPYE 資料表，2025）。型錄範圍達 20:1，說明閥必須依氣室需求與壓力條件選型，而不能只看氣缸端口螺紋。

初步估算伸出動作時，計算在目標時間內填充端蓋側容積所需的標準化流量：

Q_N \approx \frac{A_{\mathrm{cap}} L}{t_s}\cdot\frac{p_{\mathrm{ch,abs}}}{p_{N,\mathrm{abs}}}\cdot\frac{T_N}{T_{\mathrm{ch}}}

其中， $Q_N$ 是標準化體積流量， $A_{\mathrm{cap}}$ 是端蓋側活塞面積， $L$ 是行程， $t_s$ 是目標行程時間。 $p_{\mathrm{ch,abs}}$ 與 $p_{N,\mathrm{abs}}$ 是氣室及參考絕對壓力； $T_{\mathrm{ch}}$ 與 $T_N$ 是以 kelvin 表示的氣室及參考絕對溫度。請採用具代表性的平均氣室狀態、保持單位一致，並符合供應商的標準化慣例。

縮回動作則使用活塞桿側環形面積：

A_{\mathrm{rod}} = \frac{\pi\left(D^2-d^2\right)}{4}

此式中， $D$ 是缸徑， $d$ 是活塞桿直徑。由於有效面積不同，伸出與縮回的需求也不同；相同氣室壓力在兩側產生的推力不同，因此可能還需要不同控制器輸出限制。

這些方程式只適合初步篩選，不能保證閥選型。公布的額定流量是在供應商參考條件下量測，而實際軸系還包含接頭、管路、消音器、歧管、排氣節流及持續變動的氣缸壓力。壓力比很大時，可壓縮流體可能達到阻塞流，因此提高下游需求也不會讓流量成比例增加。不要把額定 L/min 直接當作可用動作流量；可先參閱阻塞流指南。

可使用氣缸流量需求計算器初步評估缸徑、行程與目標時間，再以 Cv 流量計算器比較規定上下游條件下的閥路徑容量。兩者都無法預測閉迴路精度。

依下列順序檢查實際氣路：

氣缸動作時，量測閥入口的動態壓力。
記錄供氣與排氣的所有阻力，包括消音器。
在可行範圍內讓比例閥靠近氣缸，以限制餘隙容積。
依管路內徑與長度決定尺寸，不可只看外徑。
分別檢查端蓋側與活塞桿側動作。
確認閥在目標附近仍具有效雙向控制能力，而不只在滿命令時有流量。

如果軸在達到要求曲線前輸出已飽和，調校無法創造缺少的流量。當命令已到極限、滑座仍然緩慢時，下一步應查看閥壓降計算指南。

安全的試車順序

ISO 4414:2010 涵蓋氣動系統的重大危害，適用於設計、安裝、調整、操作、維護與可靠使用；ISO 也指出 2010 年版已於 2021 年確認（ISO 4414，2026 年查閱）。因此，試車必須從安全狀態與儲存能量開始，而不是先使用激進的控制器增益。

送氣前，記錄電源中斷、感測器失效、通訊中斷、控制器故障或緊急停止後機台應採取的行為。中封式閥或許能減慢動作，但困住的空氣仍會儲存能量，洩漏也可能讓垂直負載緩慢移動。如果重力能帶動負載，應另行定義煞車、平衡、約束或受控排氣策略。

請採用分階段試車：

鎖定並檢查機構。確認安裝、導向、側向負載控制、末端止擋、感測器固定、軟管約束與完整移動範圍。
確認氣動迴路圖。逐一追查供氣、工作端口、排氣、消音器、調壓器、隔離閥、洩壓閥及所有先導迴路。不要依接頭位置猜測端口。
在不動作的情況下驗證電氣參考。檢查供電電壓、類比共用端、屏蔽、接地、控制器縮放及感測器合理性。
降低可用能量。遵循設備製造商試車程序，使用保守壓力、低輸出限制與明確隔離區。
點動離開硬止擋。發出小幅動作命令，確認正命令會產生正方向量測動作。
測試中位與故障行為。在受控條件下觀察零命令、停用、失電、感測器斷線與控制器逾時時的軸行為。
逐步提高速度與負載。記錄每次變更。不可只在空載下調校，卻未重新測試就核准滿載機台。
執行生產驗收循環。納入暖機、兩個移動方向、預期負載範圍與實際治具基準。

為什麼這麼早測試故障路徑？因為正負號錯誤可能讓控制器朝錯誤方向持續加大驅動。軟體輸出限制有幫助，但不能取代實體風險控制、隔離、洩壓或安全機械設計。

閥的空氣品質要求必須取自本身資料表。例如，本文引用的 MPYE 規定使用 ISO 8573-1 等級 [6:4:4] 壓縮空氣，且不允許潤滑運轉（Festo MPYE 資料表，2025）。ISO 8573-1定義微粒、水與油的純度等級，並未為所有比例閥指定同一通用過濾額定值。

應如何驗證回授、中位與訊號縮放？

MPYE 系列包含 0 至 10 V 與 4 至 20 mA 命令版本，工作電壓範圍為 17 至 30 V DC（Festo MPYE 資料表，2025）。外觀相似的接頭可能採用不同訊號慣例，因此啟用氣缸動作前，必須確認確切型號、配線、縮放及中位值。

先建立涵蓋完整迴路的訊號對照表：

量	控制器數值	電氣數值	實體數值
位置命令	工程單位	內部資料	工具或滑座基準
位置回授	原始計數與縮放單位	電壓、電流或數位字	量測行程
閥命令	百分比或帶符號字	型號專屬訊號	閥芯開度與方向
壓力回授	縮放壓力	感測器訊號	閥入口或氣室位置

使用獨立量測驗證感測器端點，再緩慢把致動器移到數個位置，檢查單調性、極性、不連續處與遺失計數。感測器即使解析度很細，仍可能裝在錯誤基準上，或使用錯誤行程縮放。

閥中位也需要同等嚴謹。不要假設數值中點一定產生零氣缸速度。製造公差、遮蓋量、洩漏、壓力不平衡、垂直負載、不等活塞面積與控制器偏移，都可能使最小動作命令偏離中點。應在具代表性的壓力與溫度下，分別記錄兩個方向的實際中位區域。

實用的低能量測試，是在命令緩慢掃過中位時，繪出閥命令與量測速度。如果速度能乾淨地改變符號，對應關係即可使用。如果有一段很寬的不動區，之後突然跳動，迴路可能需要死區處理、摩擦補償或不同閥尺寸。用更高比例增益掩蓋跳動，通常只會造成來回尋位。

最後檢查飽和。控制器必須知道允許的正、負輸出限制；命令固定在限制值時，積分器不應持續累積誤差。這種情況稱為積分飽和，常在軸終於開始移動後造成長時間超越。

如何在沒有通用 PID 數值的情況下調校？

MathWorks 的即時 PID 自動調校指南使用目標頻寬與相位裕度，而不是通用增益表，並指出較大相位裕度可減少超越，但也會限制響應速度（MathWorks PID 自動調校，2026 年查閱）。氣動調校同樣必須依實測響應、輸出限制與實際負載進行。

通用控制器可表示為：

u(t) = K_p e(t) + K_i\int_0^t e(\tau)\,d\tau + K_d\frac{de(t)}{dt} + u_{\mathrm{ff}}(t)

其中， $u(t)$ 是閥命令， $K_p$ 、 $K_i$ 與 $K_d$ 是以特定實作單位表示的控制器增益， $u_{\mathrm{ff}}(t)$ 是選用的前饋項。此方程式只描述架構，不代表建議數值。部分商用氣動定位器會提供不同參數或在內部完成調校。

只有機構、訊號、壓力與流量能力都通過檢查後才能調校。接著使用可重複的程序：

選擇適中的測試動作。避開硬止擋，並使用實際取樣率、濾波與輸出限制。
如果控制器允許，先停用積分與微分作用。逐步提高比例作用，直到響應可用且不會持續振盪。
刻意加入阻尼。微分作用或控制器專用阻尼參數可以降低超越，但有雜訊的回授可能需要濾波。
緩慢加入積分作用。比例響應穩定後，再用它消除持續偏差，並在輸出限制處套用抗積分飽和。
只依實測需求加入前饋。速度或摩擦補償可減少跟隨誤差，但不能掩蓋錯誤回授符號或容量不足的閥。
在兩個方向與整個負載範圍重複測試。不等面積與重力會讓同一組增益在伸出與縮回時表現不同。

依我們的經驗，最有價值的問題不是「該輸入多少增益」，而是「哪一條曲線最先出現不可接受的行為」。閥命令飽和時，應修正容量或曲線需求；位置在零速附近呈階梯移動時，應檢查靜摩擦與死區；每次動作壓力都下跌時，應先檢查氣路再提高控制增益。

不要只最佳化一個空載動作。應測試大小步階、兩個方向、具代表性的停留時間、冷機與暖機狀態，以及允許的負載範圍。某一條曲線看似快速的設定，可能在密封溫度與起動摩擦改變後產生不良重複精度。

步階響應驗收指標

MathWorks 預設把上升時間定義為初始到最終變化的 10% 至 90%，整定帶則預設為該變化的 2%（MathWorks stepinfo，2026 年查閱）。這些只是分析慣例，不是自動適用的機台公差；應記錄製程實際採用的閾值。

依生產命令、負載、基準與公差量測響應。曲線僅供說明；驗收限制必須來自機台要求。

每個命令位置至少記錄以下指標：

指標	測試前必須固定的定義	可揭示的問題
上升時間	動作在指定下限與上限比例間的時間	主要響應速度
峰值超越	超過命令的最大行程，以距離與百分比表示	阻尼與製程碰撞風險
整定時間	誤差進入並持續留在指定範圍內所需時間	下一個機台步驟何時可開始
穩態誤差	整定後殘留的命令與量測位置差	偏差、洩漏、負載或積分行為
重複精度	規定條件下重複最終位置的分散程度	循環間一致性
跟隨誤差	執行運動曲線時的位置誤差	流量能力與曲線跟隨性能
到位穩定性	停留視窗內的動作量	來回尋位、雜訊、靜摩擦或中位不良

不要把這些指標合併成單一「精度」數字。氣缸可能重複得很接近，卻停在有偏差的位置；也可能準確穿越目標，卻耗時太久才穩定。製程負責人必須判定哪一種誤差會造成不良品、不安全動作或循環時間不足。

測試生產真正關注的感測器基準。如果工具撓曲或滑座旋轉會改變工件位置，單看活塞位置曲線可能很好，製程卻仍失敗。公差很緊時，驗收期間應以獨立量測比較控制器回授。

哪一種曲線能辨識來回尋位、漂移或整定緩慢？

MPYE 資料表給出的最大閥芯遲滯是 0.4%，但氣缸曲線也可能包含密封摩擦、壓力不平衡、感測器雜訊、輸出飽和與機械間隙（Festo MPYE 資料表，2025）。應依同步訊號診斷，不要把所有位置誤差都標為「調校不良」。

至少記錄命令位置、量測位置、位置誤差、閥命令、閥入口供氣壓力，以及可取得時的兩個氣室壓力，並使用同一時鐘。由不同儀器取得但時間未同步的趨勢，可能掩蓋因果關係。

曲線型態	可能機制	優先檢查
在目標附近規律振盪	迴路增益過高、延遲、阻尼不足、微分雜訊	取樣時間、濾波、增益、閥距離、餘隙容積
命令固定在限制值而位置落後	流量不足、壓降、曲線過激、負載過大	動態入口壓力、排氣路徑、管路、閥尺寸
長時間停頓後突然跳動	密封靜摩擦、死區過寬、中位補償不良	低速掃描、導向、密封狀態、閥尺寸
停留期間緩慢漂移	洩漏、垂直負載、壓力不平衡、積分偏差	氣室壓力、閥中位、煞車或負載約束
方向相關誤差	活塞面積不等、重力、摩擦或排氣不對稱	分開檢查伸出／縮回曲線與輸出限制
沒有實際動作卻有位置雜訊	感測器配線、接地、縮放、振動、量化	原始訊號、屏蔽端接、獨立量測
氣缸回授良好，但工件位置不良	導向間隙、治具撓曲、感測器基準錯誤	帶載量測工具或工件基準

來回尋位不一定是比例增益過高。小閥命令可能無法克服靜摩擦，誤差因而持續增加，直到氣缸脫離靜止後超越目標。降低增益可能讓曲線平靜，卻沒有解決黏滑問題。接受純軟體修正前，先檢查低速動作。

漂移也需要檢查負載路徑。中封式閥不是機械煞車；閥與氣缸密封的洩漏會讓懸吊質量隨時間移動。如果保持位置與安全有關，應使用經風險評估的約束或煞車，而不是依賴一般控制作用。

輸出飽和時整定緩慢，問題多半回到容量；目標附近只有小幅交替輸出卻整定緩慢，則較可能是調校、靜摩擦或死區。每次動作時閥入口壓力下跌，表示供氣或分配可能有問題；可參閱壓降故障排除指南進行上游診斷。

試車記錄讓定位聲明有據可查

Enfield 的 S2 說明指出，其氣缸定位系統整合三項元件：比例閥、感測器與嵌入式控制電子元件（Enfield S2 定位系統，2026 年查閱）。實用的專案記錄還必須補上機構、空氣條件、軟體、負載與實測驗收結果。

保存足以在維修或產品變更後重現測試的資料：

氣缸型號、缸徑、活塞桿直徑、行程、安裝方式、導向及移動質量。
閥型號、流量版本、命令類型、韌體、端口配置及中位行為。
感測器型號、量測範圍、縮放範圍、基準及安裝方式。
控制器任務週期、濾波、增益、前饋、輸出限制及抗積分飽和設定。
調壓壓力，以及閥入口與相關氣室的動態壓力。
管路內徑、長度、接頭路徑、歧管、消音器及排氣阻力。
運動曲線、目標位置、停留時間、負載、方向及暖機狀態。
驗收閾值、獨立儀器、樣本數、結果與原始曲線。
停用、失電、感測器故障、逾時及緊急停止後的安全狀態行為。

變更管制很重要。把閥換成相同接口尺寸、卻具有不同流量曲線、遲滯、中位遮蓋量或輸入型式的產品，可能使原調校失效。改變管長會改變餘隙容積；更換氣缸密封會改變起動摩擦。應先恢復記錄的配置，再重新執行約定的驗收循環。

詢價時，也應在要求定位保證前提供相同邊界條件。除行程與「高精度」之外，還要提供運動曲線及允許整定時間。如需協助檢查閥與氣缸組合，請透過技術聯絡頁面提交已記錄的負載、壓力、管路、回授及曲線資料。

氣動氣缸位置控制常見問題

Festo 文件中的 MPYE 系列涵蓋 100 至 2,000 L/min，並以外部位置控制與位移回授實現氣動定位（Festo MPYE 資料表，2025）。以下五項回答維持這個系統邊界，避免把單一閥規格當成通用整軸結果。

比例閥可以在沒有感測器的情況下定位氣動氣缸嗎？

不能形成真正的閉迴路位置軸。開迴路命令可以影響速度、方向或大致移動時間，卻無法確認負載停在哪裡。Festo 的 MPYE 定位說明明確加入外部位置控制器與位移編碼器。只有製程需要離散確認而非連續修正時，才使用端點開關。

比例閥系統可達到多少定位精度？

沒有可合理通用的數值。閥遲滯、感測器誤差、控制器時序、摩擦、負載、機構、管路容積、壓力變動與測試基準都會影響結果。先定義所需公差、負載、速度、整定時間、溫度、接近方向及樣本數，再以獨立驗收量測證明完整帶載軸。

一定要使用 5/3 比例方向控制閥嗎？

5/3 比例方向控制閥常用於雙動氣缸，因為它能計量兩個方向並具有明確中位功能，但這不是通用規則。正確回路取決於致動器類型、負載、安全狀態、控制器架構、保持需求、排氣策略與所選製造商的操作說明。

既有氣缸可以改裝成閉迴路位置控制嗎？

通常可以，但改裝是一項系統審查，而不是只換一只閥。應確認氣缸與導向能平順移動；加入能量測正確基準的感測器；檢查控制器相容性；決定供氣與排氣路徑容量；定義故障行為；並以實際負載測試。側向負載或靜摩擦過大時，更換氣缸可能更實際。

如何判斷反應緩慢是調校問題還是氣流問題？

把閥命令、位置、誤差與動態入口壓力繪在同一時間軸。命令持續飽和而位置落後時，先檢查閥容量、管路、排氣、壓降、負載與曲線需求。如果輸出未飽和，位置卻在目標附近振盪或緩慢移動，則檢查調校、中位、回授雜訊、靜摩擦與洩漏。
