Các hạt bụi siêu nhỏ có đang làm hỏng van khí nén của bạn và gây ra các sự cố hệ thống không mong muốn? Ngay cả các tạp chất nhỏ đến 5 micromet cũng có thể gây ra vấn đề. micromet1 Các cơ chế van có thể bị kẹt, làm mòn bề mặt làm kín và gây ra sự cố nghiêm trọng khiến dây chuyền sản xuất ngừng hoạt động. Nếu không có biện pháp kiểm soát ô nhiễm phù hợp, thiết bị của bạn sẽ phải đối mặt với tình trạng mài mòn sớm và thời gian ngừng hoạt động không mong muốn gây tốn kém.
Kích thước hạt bụi ô nhiễm trực tiếp quyết định các chế độ hỏng hóc của van, với các hạt có kích thước 5-40 micron gây kẹt trong van chính xác, 40-100 micron làm tắc nghẽn các đường dẫn lưu chất, và các hạt lớn hơn gây hư hỏng lớp đệm, đòi hỏi các chiến lược lọc cụ thể cho các loại van khác nhau và ứng dụng xi lanh không trục.
Tuần trước, tôi nhận được cuộc gọi khẩn cấp từ David, một kỹ sư bảo trì tại nhà máy sản xuất dược phẩm ở Boston, Massachusetts. Các van điều khiển chính xác của anh ấy bị hỏng sau mỗi vài tuần do ô nhiễm vi sinh, gây ra tổn thất hàng ngày lên đến $30.000 do ngừng sản xuất và vấn đề chất lượng sản phẩm.
Mục lục
- Kích thước micron khác nhau ảnh hưởng như thế nào đến hiệu suất van?
- Loại van nào dễ bị hư hỏng do ô nhiễm nhất?
- Các chiến lược lọc nào giúp ngăn ngừa sự cố do ô nhiễm?
- Sự ô nhiễm ảnh hưởng đến hệ thống điều khiển xi lanh không trục như thế nào?
Kích thước micron khác nhau ảnh hưởng như thế nào đến hiệu suất van?
Hiểu rõ tác động của kích thước hạt giúp dự đoán và ngăn ngừa sự cố van.
Các kích thước ô nhiễm khác nhau gây ra các chế độ hỏng hóc cụ thể: 1-10 micron gây mài mòn và ăn mòn, 10-40 micron làm kẹt các bộ phận chuyển động và tắc nghẽn các lỗ thông, 40-100 micron cản trở các đường dẫn lưu chất, trong khi các hạt có kích thước trên 100 micron gây hư hỏng các phớt và dẫn đến các sự cố ô nhiễm nghiêm trọng.
Ô nhiễm vi mô (1-10 micron)
Các cơ chế mài mòn do ăn mòn
Các hạt siêu mịn hoạt động như giấy nhám lỏng, từ từ mài mòn các bề mặt van, lỗ thông và bề mặt kín. Kích thước ô nhiễm này gây ra hư hỏng nguy hiểm nhất vì nó gần như vô hình nhưng lại gây suy giảm hiệu suất dần dần theo thời gian.
Sự suy giảm bề mặt
- Sự mài mòn của ghếSự suy giảm dần khả năng bịt kín
- Mở rộng lỗ thông: Thay đổi lưu lượng và các vấn đề về điều khiển
- Làm nhám bề mặtTăng ma sát và mài mòn
- Loại bỏ lớp phủ: Mất lớp phủ bảo vệ bề mặt
Tạp chất mịn (10-40 micron)
Kẹt và dính
Khoảng kích thước này đại diện cho mức độ ô nhiễm nghiêm trọng nhất đối với van chính xác. Các hạt bụi bị kẹt trong các khe hở hẹp, gây ra tình trạng van bị kẹt, tắc nghẽn hoặc hoạt động không ổn định.
Các vấn đề quan trọng về khoảng cách an toàn
- Van cuộn2Khoảng cách 10-25 micron dễ bị kẹt.
- Van biCác hạt bám vào giữa quả bóng và đế.
- Van kimCác cơ chế điều chỉnh tinh chỉnh bị ảnh hưởng
- Van một chiềuCác cơ chế có lò xo bị hư hỏng
Mức độ ô nhiễm trung bình (40-100 micron)
Tắc nghẽn dòng chảy
Các hạt lớn hơn gây ra sự cản trở dòng chảy và giảm áp suất, ảnh hưởng đến hiệu suất hệ thống và thời gian phản ứng của van.
Ảnh hưởng đến hiệu suất hệ thống
- Khả năng lưu lượng giảmTắc nghẽn một phần các đường dẫn
- Dao động áp suấtHoạt động không ổn định của hệ thống
- Trì hoãn phản hồi: Tốc độ điều khiển van chậm hơn
- Hoạt động không nhất quán: Các đặc tính hiệu suất biến đổi
So sánh tác động của kích thước ô nhiễm
| Kích thước hạt | Tác động chính | Tác động của van | Chế độ hỏng hóc |
|---|---|---|---|
| 1-10 micromet | Mài mòn do ăn mòn | Sự suy thoái dần dần | Sự suy giảm hiệu suất chậm |
| 10-40 micromet | Kẹt/dính | Sự cố ngay lập tức | Sự cố đột ngột |
| 40-100 micromet | Tắc nghẽn dòng chảy | Giảm công suất | Vấn đề về hiệu suất |
| 100+ micromet | Ô nhiễm tổng thể | Nhiều chế độ gây sát thương | Sự cố nghiêm trọng |
Phát hiện và Giám sát
Phương pháp phân tích hạt
- Máy đếm hạt bằng laser3: Giám sát ô nhiễm theo thời gian thực
- Phân tích vi thểPhân tích chi tiết các hạt
- Phân tích bộ lọcXác định nguồn gây ô nhiễm
- Phân tích dầuĐánh giá ô nhiễm toàn hệ thống
Loại van nào dễ bị hư hỏng do ô nhiễm nhất?
Các thiết kế van khác nhau có mức độ nhạy cảm với ô nhiễm khác nhau. ⚙️
Van điều khiển chính xác và van điều khiển tỷ lệ4 Các van bi và van cổng có khả năng chịu nhiễm bẩn tốt hơn do khoảng cách hẹp, trong khi van bi và van cổng yêu cầu các chiến lược lọc cụ thể cho từng loại van để đạt được hiệu suất và độ tin cậy tối ưu.
Các loại van có độ nhạy cao
Van servo và van tỷ lệ
Các van chính xác này có độ chính xác cực cao và dễ bị hư hỏng do ô nhiễm. Ngay cả các hạt có kích thước 5 micron cũng có thể gây ra các vấn đề nghiêm trọng về hiệu suất.
Yêu cầu kỹ thuật quan trọng
- Giấy phép: 5-15 micromet (thông thường)
- Yêu cầu về lọc3-5 micron tuyệt đối
- Mức độ nhạy cảmRất cao
- Tác động của sự cố: Mất hiệu suất ngay lập tức

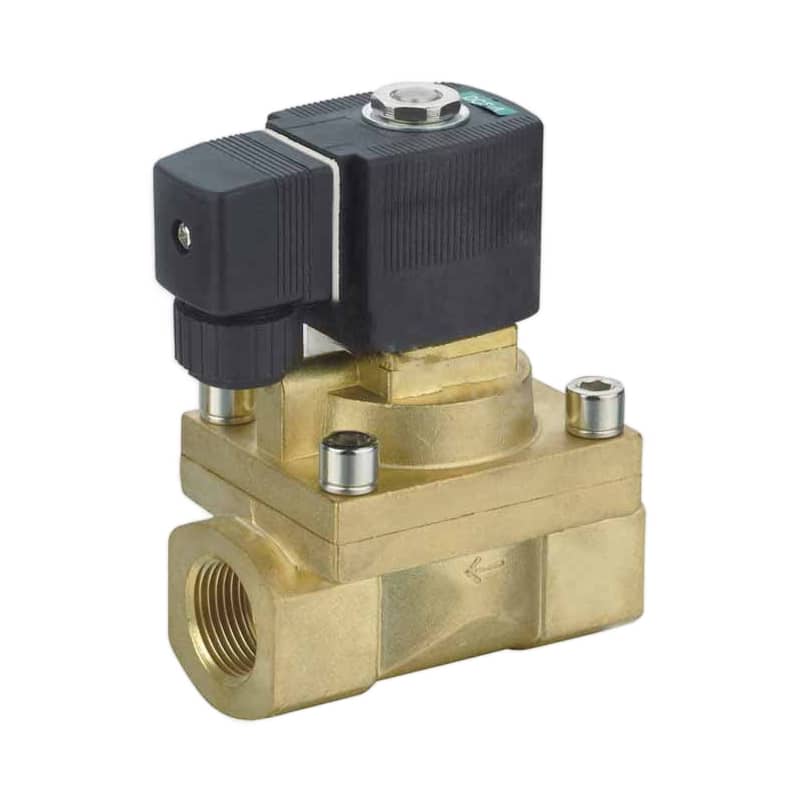

Van điều khiển bằng van pilot
Các lỗ pilot nhỏ và các đường dẫn điều khiển khiến các van này rất dễ bị tắc nghẽn do ô nhiễm.
Các loại van có độ nhạy trung bình
Van điện từ
Van solenoid tiêu chuẩn có độ nhạy nhiễm bẩn trung bình, với bộ lọc có kích thước lỗ 25-40 micron thường đủ để đảm bảo hoạt động đáng tin cậy.
Các yếu tố cần xem xét trong thiết kế
- Kích thước lỗ: 0,5-2,0 mm (thông thường)
- Giấy phép25-50 micromet
- Yêu cầu về lọc: 25-40 micron (đường kính danh nghĩa)
- Tần suất bảo trì: Trung bình
Các loại van có độ nhạy thấp
Van bi và van cổng
Các loại van này có khả năng chịu nhiễm bẩn xuất sắc nhờ khoảng hở lớn hơn và cơ chế đóng kín chắc chắn.
Khả năng chịu ô nhiễm
- Độ dung sai hạtLên đến 100 micromet
- Cơ chế đóng kínÍt nhạy cảm với các hạt
- Yêu cầu bảo trì: Tối thiểu
- Sự phù hợp của ứng dụngMôi trường bẩn thỉu
Xếp hạng độ nhạy cảm với ô nhiễm van
| Loại van | Mức độ nhạy cảm | Kích thước hạt quan trọng | Yêu cầu lọc |
|---|---|---|---|
| Servo/Tỷ lệ | Rất cao | 5 micromet | 3-5 micron tuyệt đối |
| Điều khiển bằng tay lái | Rất cao | 10 micromet | 10 micron tuyệt đối |
| Solenoid tiêu chuẩn | Trung bình | 25 micromet | 25 micron (đường kính danh nghĩa) |
| Van bi/Van cổng | Thấp | 100 micromet | 40 micron (đường kính danh nghĩa) |
Ứng dụng thực tế
Hãy xem xét trường hợp của Jennifer, một kỹ sư quy trình tại nhà máy lắp ráp ô tô ở Detroit, Michigan. Hệ thống định vị chính xác của cô sử dụng van servo thường xuyên gặp sự cố do các hạt kim loại có kích thước 15 micron từ các quá trình gia công. Chúng tôi đã cung cấp gói giải pháp lọc và thay thế van Bepto hoàn chỉnh với khả năng lọc tuyệt đối 5 micron, loại bỏ các sự cố do ô nhiễm và giảm chi phí bảo trì xuống 45%.
Các chiến lược lọc nào giúp ngăn ngừa sự cố do ô nhiễm?

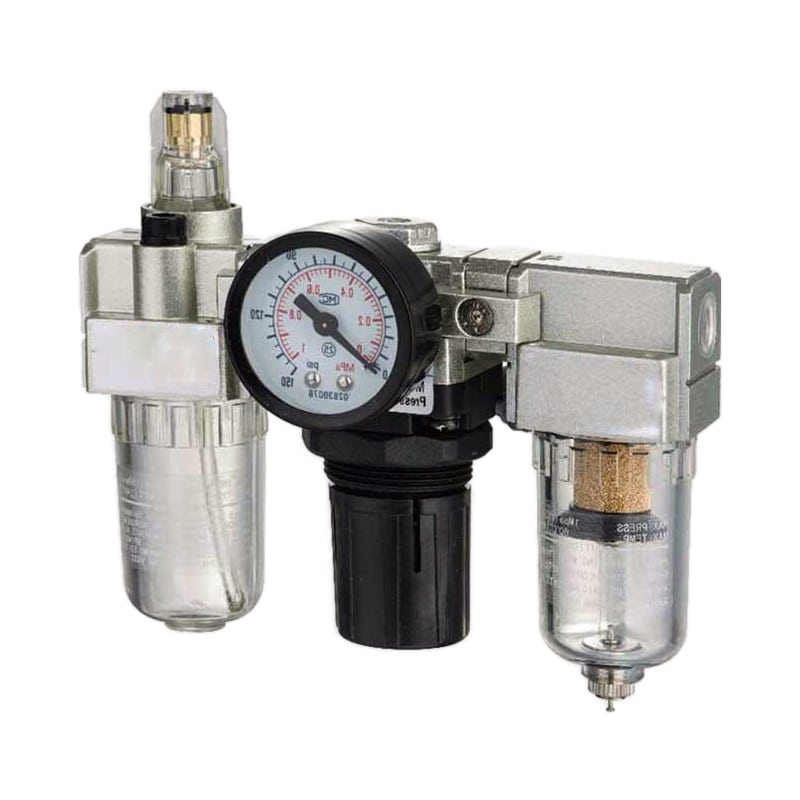

Thiết kế hệ thống lọc đúng cách giúp ngăn ngừa hư hỏng do ô nhiễm và kéo dài tuổi thọ van. ️
Kiểm soát ô nhiễm hiệu quả đòi hỏi hệ thống lọc đa giai đoạn với hệ số an toàn 10:1, kết hợp giữa bộ lọc sơ cấp thô, bộ lọc chính tinh và bộ lọc tại điểm sử dụng được điều chỉnh phù hợp với mức độ nhạy cảm của van, cùng với việc bảo trì bộ lọc định kỳ và chương trình giám sát ô nhiễm.
Thiết kế hệ thống lọc đa giai đoạn
Lọc sơ cấp (lọc thô)
Loại bỏ các hạt lớn và mảnh vụn trước khi chúng tiếp xúc với các bộ phận nhạy cảm.
Các giai đoạn lọc
- Lọc khí nạp: Lưới lọc có kích thước lỗ từ 100 đến 200 micron
- Ống thở bồn chứaNgăn ngừa ô nhiễm không khí
- Lọc hútBảo vệ bơm và máy nén
- Bộ lọc trả vềChất lỏng sạch trở lại bể chứa
Lọc thứ cấp (lọc mịn)
Cung cấp kiểm soát ô nhiễm chính xác cho các ứng dụng van nhạy cảm.
Lựa chọn bộ lọc tinh
- Tuyệt đối so với danh nghĩaChọn loại đánh giá phù hợp
- Tỷ lệ beta5Hiểu về các tiêu chuẩn đánh giá hiệu suất lọc
- Công suất dòng chảyĐiều chỉnh kích thước bộ lọc sao cho phù hợp với yêu cầu hệ thống.
- Bảo vệ bypassNgăn chặn dòng chảy không được lọc trong trường hợp quá tải.
Yêu cầu lọc cụ thể cho van
Ứng dụng có độ chính xác cao
Van servo và van tỷ lệ yêu cầu mức lọc cao nhất.
Thông số kỹ thuật quan trọng của bộ lọc
- Mức độ lọc3-5 micron tuyệt đối
- Tỷ lệ betaβ5 ≥ 1000 (hiệu suất 99,91% TP3T)
- Vị tríLắp đặt tại điểm sử dụng
- Sự dư thừaHệ thống lọc dự phòng
Ứng dụng tiêu chuẩn
Hầu hết các van khí nén hoạt động đáng tin cậy với mức lọc vừa phải.
Giải pháp lọc Bepto
| Đơn đăng ký | Phương pháp OEM | Bepto Ưu việt | Tiết kiệm chi phí |
|---|---|---|---|
| Độ chính xác cao | Các bộ lọc độc quyền đắt tiền | Các lựa chọn thay thế tương thích | 35-45% |
| Nhiệm vụ tiêu chuẩn | Các tùy chọn hạn chế | Dải sản phẩm đa dạng | 25-35% |
| Bảo trì | Các quy trình phức tạp | Hệ thống đơn giản hóa | 40-50% |
| Giám sát | Thiết bị riêng biệt | Giải pháp tích hợp | 30-40% |
Giám sát ô nhiễm
Hệ thống giám sát liên tục
- Máy đếm hạt trực tuyếnMức độ ô nhiễm theo thời gian thực
- Chênh lệch áp suất: Giám sát điều kiện lọc
- Các chỉ báo trực quanCảnh báo ô nhiễm đơn giản
- Ghi nhật ký dữ liệuTheo dõi xu hướng ô nhiễm
Bảo trì phòng ngừa
- Lịch trình thay thế bộ lọcDựa trên mức độ ô nhiễm
- Vệ sinh hệ thốngLoại bỏ các chất ô nhiễm tích tụ.
- Kiểm tra thành phầnKiểm tra hư hỏng do ô nhiễm
- Phân tích chất lỏngTheo dõi tình trạng sạch sẽ của hệ thống
Sự ô nhiễm ảnh hưởng đến hệ thống điều khiển xi lanh không trục như thế nào?
Xy lanh không trục yêu cầu kiểm soát ô nhiễm đặc biệt để hoạt động chính xác.
Sự ô nhiễm trong hệ thống xi lanh không trục gây ra lỗi định vị, mài mòn phớt và hư hỏng ray dẫn hướng, yêu cầu lọc 10-25 micron cho các ứng dụng tiêu chuẩn và lọc 5-10 micron cho định vị chính xác, với sự chú ý đặc biệt đến độ nhạy cảm của van điều khiển đối với ô nhiễm.
Vấn đề ô nhiễm đặc thù của hệ thống
Ảnh hưởng của độ chính xác định vị
Sự ô nhiễm ảnh hưởng đến các van điều khiển chính xác điều khiển chuyển động của xi lanh không có thanh, gây ra lỗi định vị và vấn đề về độ lặp lại.
Các yếu tố kiểm soát quan trọng
- Van điều khiển servoYêu cầu lọc tuyệt đối 5 micron.
- Van điều khiển lưu lượngCần lọc với độ lọc danh định 25 micron.
- Van điều áp: Nhạy cảm với ô nhiễm có kích thước 40 micron
- Cảm biến phản hồiBị ảnh hưởng bởi sự nhiễm bẩn hệ thống
Hệ thống bảo vệ niêm phong và hướng dẫn
Ô nhiễm của thanh dẫn tuyến tính
Các hạt bụi tích tụ trên ray dẫn hướng và bề mặt ổ trục, gây ra ma sát tăng cao và mài mòn sớm.
Các chiến lược bảo vệ
- Vỏ bọc bơm hơiBảo vệ thanh dẫn hướng khỏi sự ô nhiễm.
- Phớt gạt nướcLoại bỏ các hạt bụi khỏi bề mặt thanh.
- Cung cấp không khí đã được lọcVệ sinh môi trường khí nén
- Vệ sinh định kỳQuy trình bảo trì
Kiểm soát ô nhiễm tích hợp
Phương pháp thiết kế hệ thống
Hệ thống xi lanh không trục Bepto của chúng tôi bao gồm hệ thống kiểm soát ô nhiễm toàn diện, được thiết kế đặc biệt cho các ứng dụng đòi hỏi độ chính xác cao.
Gói Bảo Vệ Toàn Diện
- Lọc tương thíchLựa chọn bộ lọc theo van
- Tích hợp hệ thốngKiểm soát ô nhiễm phối hợp
- Khả năng giám sátĐánh giá mức độ sạch sẽ theo thời gian thực
- Hỗ trợ bảo trìHướng dẫn kỹ thuật chuyên sâu
Tối ưu hóa hiệu suất
Ví dụ ứng dụng
Hãy xem câu chuyện thành công của Mark, một quản lý sản xuất tại một nhà máy sản xuất thiết bị bán dẫn ở San Jose, California. Hệ thống định vị xi lanh không trục của anh ấy gặp lỗi định vị 50 micron do ô nhiễm trong van điều khiển. Chúng tôi đã triển khai hệ thống kiểm soát ô nhiễm Bepto hoàn chỉnh với bộ lọc 5 micron, đạt độ chính xác định vị ±5 micron và loại bỏ thời gian ngừng hoạt động do ô nhiễm.
Phân tích chi phí - lợi ích
- Đầu tư vào hệ thống lọcCập nhật hệ thống $2,000
- Giảm thời gian ngừng hoạt động95% ít sự cố ô nhiễm hơn
- Tiết kiệm chi phí bảo trìGiảm 60% số cuộc gọi dịch vụ
- Cải thiện chất lượngĐộ chính xác định vị cao gấp 10 lần
Kiểm soát ô nhiễm đúng cách đảm bảo hoạt động đáng tin cậy của xi lanh không trục, ngăn ngừa các sự cố tốn kém và duy trì hiệu suất chính xác trong các ứng dụng công nghiệp đòi hỏi khắt khe.
Câu hỏi thường gặp về kiểm soát ô nhiễm
Kích thước hạt nào gây hư hỏng van nhiều nhất?
Các hạt có kích thước trong khoảng 10-40 micron gây ra hư hỏng van ngay lập tức bằng cách kẹt trong các khe hở quan trọng và chặn các lỗ nhỏ. Kích thước này đặc biệt gây vấn đề vì các hạt đủ lớn để vượt qua khe hở nhưng đủ nhỏ để xâm nhập sâu vào cơ chế van. Hệ thống lọc Bepto của chúng tôi đặc biệt nhắm vào kích thước ô nhiễm quan trọng này.
Trong môi trường bị ô nhiễm, nên thay bộ lọc bao lâu một lần?
Thời gian thay thế bộ lọc phụ thuộc vào mức độ ô nhiễm nhưng thường dao động từ 500 đến 2000 giờ hoạt động, với việc theo dõi chênh lệch áp suất cung cấp thời điểm thay thế chính xác nhất. Môi trường bị ô nhiễm nặng có thể yêu cầu thay thế hàng tháng, trong khi các hệ thống sạch có thể hoạt động từ 6 đến 12 tháng giữa các lần thay thế. Chúng tôi cung cấp thiết bị giám sát ô nhiễm để tối ưu hóa khoảng thời gian thay thế.
Hư hỏng do ô nhiễm có thể được sửa chữa hay van phải được thay thế?
Hư hỏng nhẹ do ô nhiễm như mài mòn bề mặt thường có thể được khắc phục bằng cách tái chế, nhưng tắc nghẽn nghiêm trọng hoặc hư hỏng phớt thường yêu cầu thay thế van. Phát hiện sớm thông qua giám sát ô nhiễm cho phép sửa chữa trước khi xảy ra hỏng hóc nghiêm trọng. Van thay thế Beipo của chúng tôi cung cấp các giải pháp thay thế tiết kiệm chi phí so với việc sửa chữa OEM đắt đỏ.
Sự khác biệt giữa xếp hạng lọc tuyệt đối và xếp hạng lọc danh nghĩa là gì?
Đánh giá tuyệt đối đảm bảo loại bỏ tất cả các hạt có kích thước lớn hơn kích thước đã quy định, trong khi đánh giá danh nghĩa chỉ ra kích thước tại đó 50% hạt được loại bỏ. Đối với các ứng dụng quan trọng, bộ lọc có độ chính xác tuyệt đối cung cấp mức bảo vệ tốt hơn. Bộ lọc tuyệt đối 10 micron loại bỏ 99,91% các hạt có kích thước 10 micron và lớn hơn, trong khi bộ lọc danh nghĩa 10 micron chỉ loại bỏ 50% các hạt có kích thước 10 micron.
Làm thế nào để xác định mức lọc phù hợp cho ứng dụng của tôi?
Chọn mức lọc dựa trên thành phần nhạy cảm nhất trong hệ thống của bạn, thường là 5-10 lần mịn hơn so với kích thước khe hở quan trọng. Van servo yêu cầu độ lọc tuyệt đối 3-5 micron, van solenoid tiêu chuẩn yêu cầu độ lọc danh nghĩa 25 micron, và van bi có thể sử dụng độ lọc danh nghĩa 40 micron. Đội ngũ kỹ thuật của chúng tôi cung cấp phân tích ô nhiễm miễn phí và đề xuất giải pháp lọc phù hợp cho ứng dụng cụ thể của quý khách.
-
