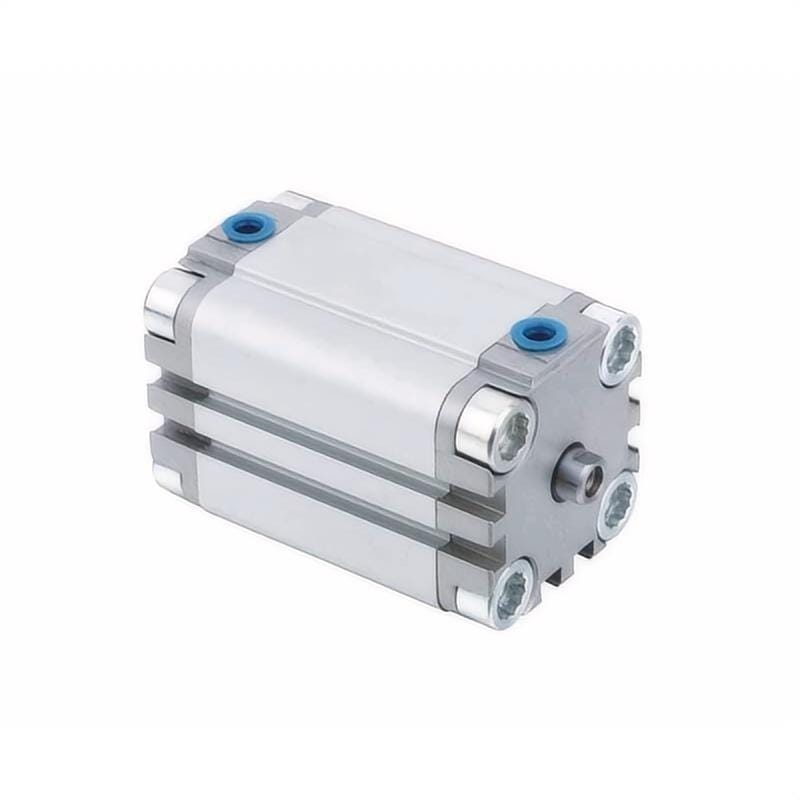

Kompakte Pneumatikzylinder der Serie ADVU

ADN-Serie ISO21287 Kompakter Pneumatikzylinder

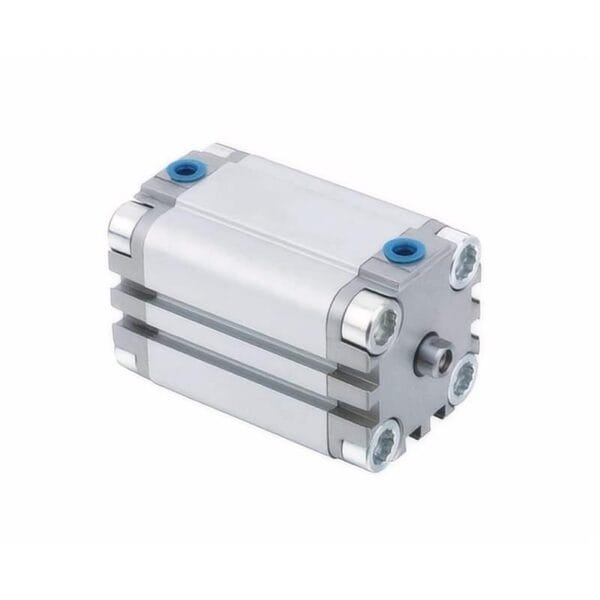

Kompaktzylinder nach ISO 21287 für kraftvolle, zuverlässige Betätigung in platzbeschränkten Konstruktionen. Extrem kurze Länge, Bohrungen von Ø12-Ø100mm und verschiedene Hübe. Vielseitige Montage nach ISO 21287 und T-Nuten für die direkte Sensormontage. Standardmäßige elastische Dämpfung absorbiert Stöße, schützt Komponenten und gewährleistet Zuverlässigkeit bei hoher Beanspruchung. Vollständig austauschbar nach ISO 21287, was die Designflexibilität maximiert.

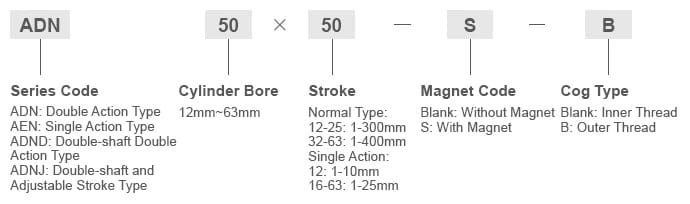

Technische Parameter

Bohrung(mm)	12	16	20	25	32	40	50	63
Operation	Doppeltwirkend
Workinh Medium	Luft
Betriebsdruckbereich	0,1~1,0MPa
Druck nachweisen	1,5MPa
Betriebstemperaturbereich	-20~70C
Betriebsdrehzahlbereich	30~500mm/s
Port Größe	M5×0.8				G1/8″

Maßzeichnung

Bohrung(MM)	A	B	V	O	C	E	M	D	K	H	F	N	Q	L	T	W	P
12	39.2	35	6	10.5	6	M5	M4	6	3.5	2.1	9	10	M4	27.5	16	5	2
16	39.7	35	8	11	6	M5	M4	6	3.5	2.1	9	10	M4	29	18	7	2.6
20	42.5	37	10	12	6	M5	M5	9	5	2.1	9	10	M6	35.5	22	9	2.6
25	44.4	39	10	12	6	M5	M5	9	5	2.1	9	12	M6	39.5	26	9	2.6
32	50	44	12	15	8.2	G1/8	M6	9	5	2.1	9	15	M8	47	32.5	10	6
40	51.1	45	12	15	8.2	G1/8	M6	9	5	2.1	9	15	M8	54.5	38	10	8
50	52.7	45	16	15	8.2	G1/8	M8	12	5	2.6	12	20	M10	65.5	46.5	13	8
63	56.5	49	16	15	8.2	G1/8	M8	12	5	2.6	12	20	M10	75.5	56.5	13	11.5
