Kompakte Pneumatikzylinder der Serie ADVU

Hochleistungs-Kompaktzylinder für robuste Kraft, Effizienz und Zuverlässigkeit in Anwendungen mit geringem Platzbedarf. Extrem kurze Bauweise, Bohrungen von Ø12-Ø100mm, verschiedene Hübe. Flexible Montage, oft leichtes Aluminiumgehäuse. Integrierte elastische Dämpfung (Stoßdämpfer) absorbiert Stöße, reduziert Geräusche und gewährleistet einen reibungslosen Betrieb. Ideal für Handling, Spannen, Robotik aufgrund der Raumeffizienz.

Technische Parameter

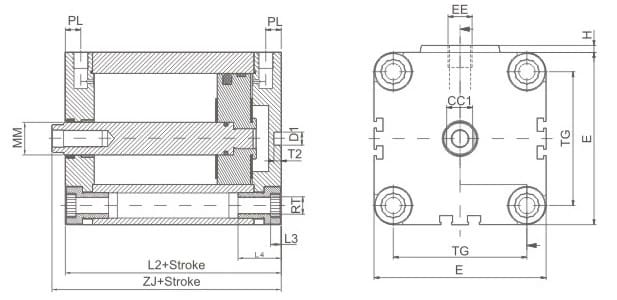

Bohrungsgröße (mm)	D1	E	EE	H	L2	L3	L4	φMM	PL	RT	T2	TG	ZJ	CC1
16	6	29	M5	1	38	3	16	8	8	M4	4	18	42.5	7
20	6	36	M5	1.5	38	4	18	10	8	M5	4	22	42.5	9
25	6	40	M5	1.5	39.5	4	18	10	8	M5	4	26	45	9
32	6	50	G1/8	2	44.5	5	20	12	8	M6	4	32	50.5	10
40	6	60	G1/8	2.5	45.5	5	20	12	8	M6	4	42	52	10
50	6	68	G1/8	3	45.5	6	20	16	8	M8	4	50	53	13
63	8	87	G1/8	4	50	8	25	16	8	M10	4	62	57.5	13
80	8	107	G1/8	4	56	8	25	20	8.5	M10	4	82	64	17
100	8	128	G1/4	5	66.5	8	25	35	10.5	M10	4	103	76.5	22

Bohrung(mm)	E	EE	H	L2	L3	L4	MM	PL	RT	TG	ZJ	CC1	D
16	29	M5	1	38	4	18.5	8	8	M4	18	44	6	6
20	36	M5	1.5	38	4	18.5	10	8	M5	22	43.5	8	5.5
25	40	M5	1.5	39.5	4	18.5	10	8	M5	26	46	8	6.5
32	50	G1/8	2	44.5	5	22	12	8	M6	32	51.5	10	7
40	60	G1/8	2.5	45.5	5	22	12	8	M6	42	52	10	6.5
50	68	G1/8	2.8	46.5	5	22	16	8	M8	50	54.5	14	8
63	88	G1/8	4	50	6	26	16	8	M10	62	58	14	8
80	107	G1/8	4	56	6	26	20	8.5	M10	82	64	17	8

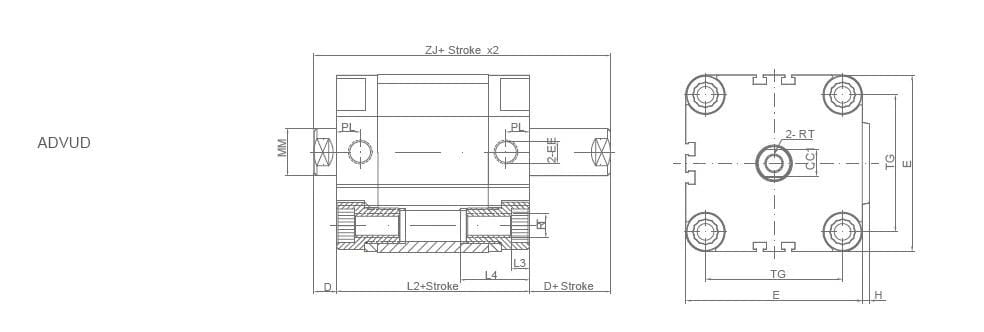

Bohrung(mm)	Z	E	EE	H	L2	L3	L4	MM	PL	RT	J	TG	ZJ	CC1	D	A
16	13	29	M5	1	38	4	18.5	8	8	M4	6	18	63	6	6	6
20	15	36	M5	1.5	38	4	18.5	10	8	M5	6	22	64.5	8	5.5	6
25	15	40	M5	1.5	39.5	4	18.5	10	8	M5	6	26	67	8	6.5	6
32	18	50	G1/8	2	44.5	5	22	12	8	M6	6	32	75.5	10	7	6
40	18	60	G1/8	2.5	45.5	5	22	12	8	M6	6	42	76	10	6.5	6
50	20	68	G1/8	2.8	46.5	5	22	16	8	M8	7	50	80.5	14	8	6
63	20	88	G1/8	4	50	6	26	16	8	M10	7	62	84	14	8	6
80	25	107	G1/8	4	56	6	26	20	8.5	M10	8	82	95	17	8	6

Maßzeichnung

Bohrung(mm)		16	20	25	32	40	50	63	80	100
Aktion		Doppeltwirkend, einfache Stange/Doppelstange
Flüssigkeit		Gefilterte Druckluft
Gesicherte Druckbeständigkeit		1,5MPa
Betrieb Druckbereich	ADVU - -P-A	0,12~1,0MPa	0,1~1,0MPa		0,08~1,0MPa			0,06~1,0MPa
	ADVU - -P-A-S2	0,13~1,0MPa	0,12~1,0MPa		0,1~1,0MPa			0,8~1,0MPa
Umgebungs- und Flüssigkeitstemperatur		-20~80 (kein Einfrieren)
Hafengröße		M5			G1/8″					G1/4″
Gewinde der Kolbenstange	Innengewinde	M4	M5		M6		M8		M10	M12
	Außengewinde	M8	M10×1.25				M12×1.25		M16×1.5	M20×1.5
Kissen		Gummipuffer

Maßzeichnung

Bohrung(mm)		16	20	25	32	40	50	63	80	100
Aktion		Doppeltwirkend, einfache Stange/Doppelstange
Flüssigkeit		Gefilterte Druckluft
Gesicherte Druckbeständigkeit		1,5MPa
Betrieb Druckbereich	ADVU - -P-A	0,12~1,0MPa	0,1~1,0MPa		0,08~1,0MPa			0,06~1,0MPa
	ADVU - -P-A-S2	0,13~1,0MPa	0,12~1,0MPa		0,1~1,0MPa			0,8~1,0MPa
Umgebungs- und Flüssigkeitstemperatur		-20~80 (kein Einfrieren)
Hafengröße		M5			G1/8″					G1/4″
Gewinde der Kolbenstange	Innengewinde	M4	M5		M6		M8		M10	M12
	Außengewinde	M8	M10×1.25				M12×1.25		M16×1.5	M20×1.5
Kissen		Gummipuffer
