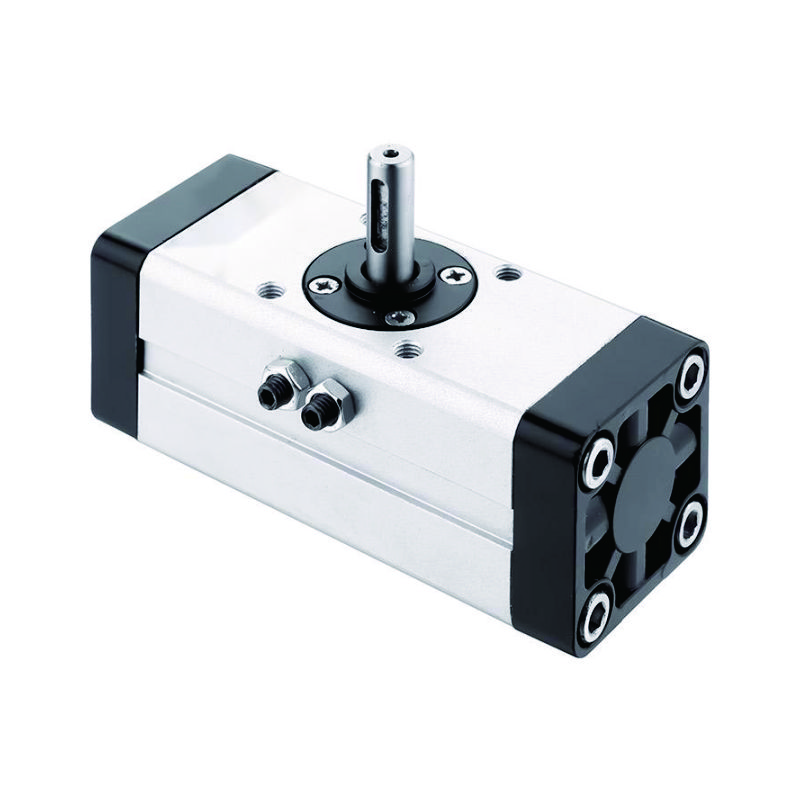

robust und vielseitig für präzise Winkelsteuerung und hohe Drehmomentabgabe. Sie wurden für zuverlässige Leistung in anspruchsvollen industriellen Anwendungen entwickelt und bieten einstellbare Drehwinkel und einen reibungslosen Betrieb. Sie sind ideal für die Betätigung von Ventilen, den Materialtransport und die automatische Drehung von Teilen. Optionen für verschiedene Wellentypen und Dämpfungen erhöhen die Anpassungsfähigkeit.
| Bohrung(mm) | 30 | 50 | 63 | 80 | 100 | |
| Arbeitsmedium | Luft (zu filternde Luft mit 40μm Filterelement) | |||||
| Aktion Typ | Doppeltwirkend | |||||
| Max. Betriebsdruck | 1,0MPa | |||||
| Min.Betriebsdruck | 0,1MPa | |||||
| Umgebung und Flüssigkeitstemperatur | 0~60C （Kein Frezzing） | |||||
| Backlash | Innerhalb 1°（Für ⌀30, kein Spiel durch den eingebauten Stopper unter Druck） | |||||
| Drehwinkeltoleranz | +4° | |||||
| Schmierung | Nicht erforderlich（Nicht schmieren） | |||||
| Abtriebsdrehmoment (N-m) | 1.9 | 9.3 | 17 | 32 | 74 | |
| Zulässige kinetische Energie | Keine Luftpolsterung | 0.01 | 0.05 | 0.12 | 0.16 | 0.54 |
| Luftkissen | – | 0.98 | 1.2 | 2.0 | 2.9 | |
| Drehzeitbereich (Sek/90°) | 0.2~1 | 0.2~2 | 0.2~3 | 0.2~4 | 0.2~5 | |
| Anschlussgröße Rc | M5x0,8 | Rc1/8 | Rc1/8 | Rc1/4 | Rc3/8 | |
