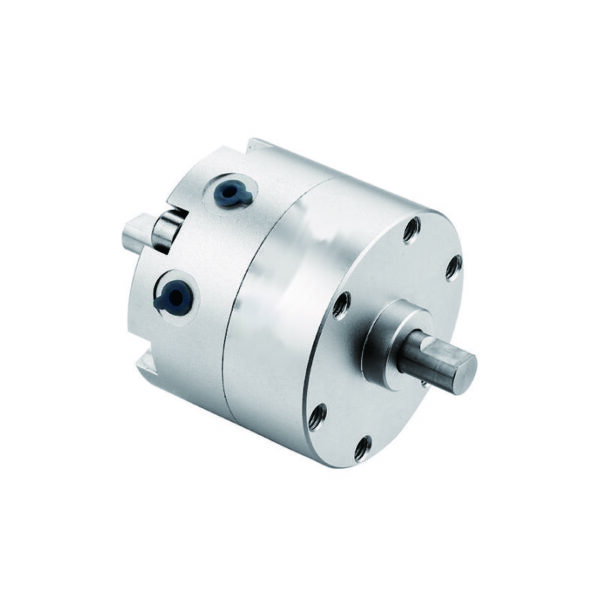

kompakte und effiziente Lösungen für präzise Winkelpositionierung. Mit einem einfachen, aber robusten Flügelradmechanismus sorgen diese Aktuatoren für eine gleichmäßige Drehung, die in der Regel in Winkeln von 90°, 180° und 270° erhältlich ist. Sie sind ideal für leichte bis mittelschwere Automatisierungsaufgaben, einschließlich der Drehung von Teilen, der Steuerung kleiner Ventile und Umlenkaufgaben. Zuverlässige Leistung in einem platzsparenden Design.
| BErze(mm) | 10 | 15 | 20 | 30 | 40 | ||
| Arbeitsmedium | Luft (zu filtern durch 40µm Filterelement) | ||||||
| Max. Betriebsdruck | 0.7 | 1.0 | |||||
| Min.Betriebsdruck | 0.2 | 0.15 | |||||
| Umgebungs- und Flüssigkeitstemperatur | 5~60 | ||||||
| Einstellbereich der Rotationszeit | 0.03~0.3 | 0.04~0.3 | 0.07~0.5 | ||||
| Allgegenwärtige kinetische Energie | Einzelne Schaufel | Mit Kissen | 0.00015 | 0.00025 | 0.0001 | 0.015 | 0.03 |
| Ohne Kissen | 0.001 | 0.003 | 0.02 | 0.04 | |||
| Doppelfahne | 0.0003 | 0.0012 | 0.0033 | 0.02 | 0.04 | ||
| Belastung der Welle | Radial | 15 | 15 | 25 | 30 | 60 | |
| Schubkraft | 10 | 10 | 20 | 25 | 40 | ||
| Größe der Verbindung | Seitliche Öffnung | M3x0,05
(Einschneidiger Zylinder Seitenschwenkwinkel 90°, 180°-M5x0,8) |
M5x0,8 | ||||
| Axialer Anschluss | |||||||
| Winkelverstellbereich der Winkelverstelleinheit | Einzelne Schaufel | 0~230° | 0~240° | 0~230° | |||
| Doppelfahne | 0~90° | ||||||
