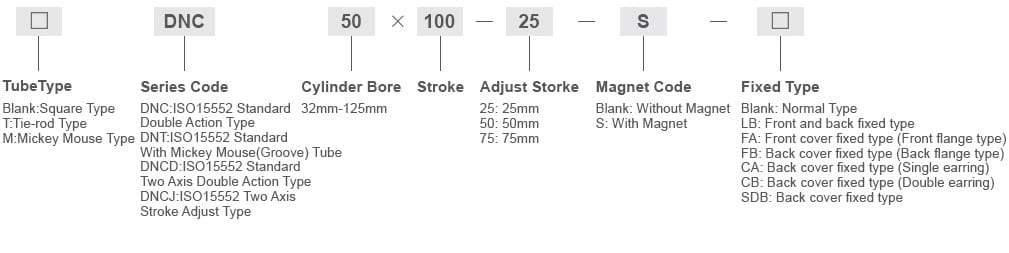

DNC-Serie ISO6431 Pneumatik-Zylinder

DNC-Zylinder der Serie ISO 6431: Bewährt für zuverlässige, langfristige Leistung. Hochwertige Konstruktion, sauberes Zylinderprofil. Breiter Bereich: 32-200 mm Bohrung, große Hübe. Profil-T-Nuten für direkte Sensormontage; ISO 6431-Zubehör bietet vielseitige Installationsmöglichkeiten. Einstellbare Dämpfung für reibungslosen, leisen Betrieb und längere Lebensdauer. Bewährte Zuverlässigkeit und ISO 6431-Austauschbarkeit vereinfachen den Austausch und die Integration.

Technische Parameter

Bohrung(mm)	32	40	50	63	80	100	125
Arbeitsmedium	Double Action
Bewegungsmuster	Fitered Air
Compression Pressure	1,5MPa
Max.Operating Pressure	1,0MPa
Min.Operating Pressure	0,1MPa
Puffer	Air Buffer(Standard)
ConditionTemperature	-5~70℃
Betriebsgeschwindigkeit	50~800mm/s
Port Größe	G1/8″	G1/4″		G3/8″		G1/2″

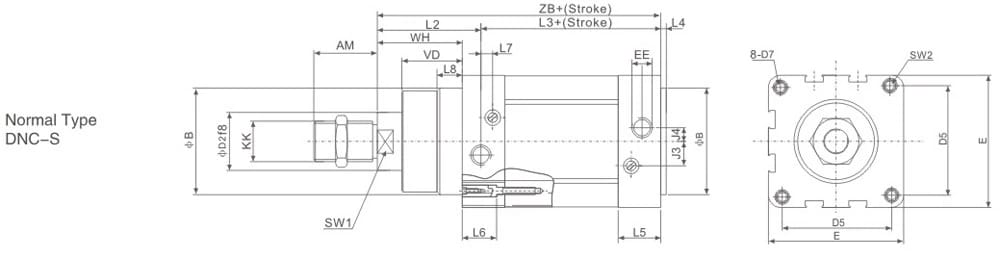

Maßzeichnung

Bohrung	AM	B	D2	D5	D7	E	EE(G)	J3	J4	KK	L2	L3	L4	L5	L6	L7	L8	SW1	SW2	VD	WH	ZB
32	22	30	12	32.5	M6	45	45299	6	5.2	M10×1.25	40	80	4	26	16	3.3	8	10	6	16	26	120
40	24	35	16	38	M6	54	45295	8	6	M12×1.25	46	89	4	29.6	16	3.6	10	13	6	20	30	135
50	32	40	20	46.5	M8	64	45295	10	8.5	M16×1.5	54	90	4	30	17	5.1	10	17	8	27	37	144
63	32	45	20	56.5	M8	75	45359	12.4	10	M16×1.5	57	101	4	35.5	17	6.6	10	17	8	27	37	158
80	40	45	25	72	M10	93	45359	12.5	8	M20×1.5	65	109	4	36	17	10.5	10	22	10	34.5	46	174
100	40	55	25	89	M10	110	45293	11.8	10	M20×1.5	71	118	4	39	17	8	12.5	22	10	38	51	189
125	54	60	32	110	M12	134	45293	13	8	M27×2	95	128	6	44.7	22	14	10	28	12	46	65	223

Bohrung	32	40	50	63	80	100	125
B	30	35	40	45	45	55	60
L15	146	165	182	194	220	240	298
VD	16	20	27	27	34.7	38.2	46
ZB	120	135	144	158	174	189	223

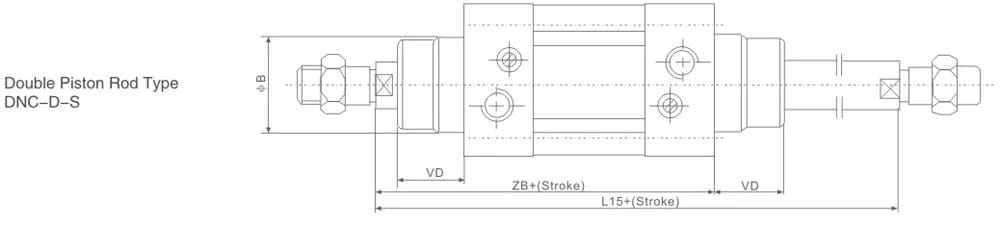

Maßzeichnung

Bohrung	AM	B	D2	D5	D7	E	EE(G)	J3	J4	KK	L2	L3	L4	L5	L6	L7	L8	SW1	SW2	VD	WH	ZB
32	22	30	12	32.5	M6	45	45299	6	5.2	M10×1.25	40	80	4	26	16	3.3	8	10	6	16	26	120
40	24	35	16	38	M6	54	45295	8	6	M12×1.25	46	89	4	29.6	16	3.6	10	13	6	20	30	135
50	32	40	20	46.5	M8	64	45295	10	8.5	M16×1.5	54	90	4	30	17	5.1	10	17	8	27	37	144
63	32	45	20	56.5	M8	75	45359	12.4	10	M16×1.5	57	101	4	35.5	17	6.6	10	17	8	27	37	158
80	40	45	25	72	M10	93	45359	12.5	8	M20×1.5	65	109	4	36	17	10.5	10	22	10	34.5	46	174
100	40	55	25	89	M10	110	45293	11.8	10	M20×1.5	71	118	4	39	17	8	12.5	22	10	38	51	189
125	54	60	32	110	M12	134	45293	13	8	M27×2	95	128	6	44.7	22	14	10	28	12	46	65	223
