DNG-Serie ISO 15552-konforme Zylinder mit robustem, präzisem, langlebigem und effizientem Design für anspruchsvolle Automatisierung. Breiter Bereich: 32-200mm Bohrung, 25-1000mm Hub (anpassbar). Einstellbare Dämpfung: sanftes Abbremsen, weniger Geräusche/Erschütterungen, längere Lebensdauer. Magnetkolben (Standard) für einfache, präzise Positionserfassung mit herkömmlichen Sensoren. ISO 15552 austauschbar für einfaches Systemdesign, Upgrades und Ersatz.
| Bohrung(mm) | 160 | 200 | 250 | 320 |
| Bewegungsmuster | Double Action | |||
| Arbeitsmedium | Luft | |||

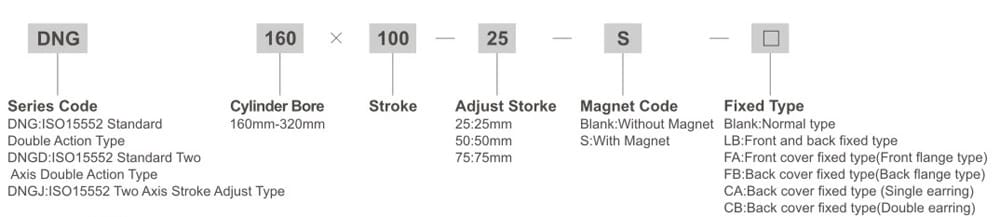

| Fester Typ | Normaler Typ FA Typ FB Typ CA Typ CB Typ LB Typ TC Typ | |||
| Arbeitsdruckbereich | 0,1~1,0MPa | |||
| Gesicherte Druckbeständigkeit | 1,5MPa | |||
| Betriebstemperaturbereich | -5~60℃ | |||
| Betriebsdrehzahlbereich | 50~500mm/s | |||
| Puffer Typ | Einstellbarer Puffer | |||
| Port Größe | G3/4″ | G1″ | ||
| Schmierung | Nicht erforderlich (bei Bedarf TurbinenölISO Vg32 verwenden) | |||

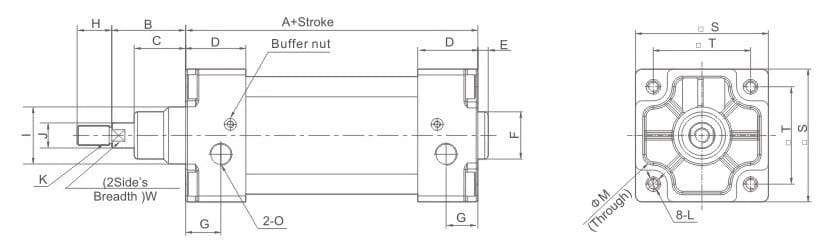

| Bohrung | A | B | C | D | E | F | G | H | I | J | K | L | M | S | T | O |
| 160 | 180 | 80 | 60 | 50 | 6 | φ65 | 25 | 72 | φ65 | 40 | M36×2 | M16 | φ25dp30 | 180 | 140 | G3/4″ |
| 200 | 180 | 95 | 70 | 50 | 6 | φ75 | 25 | 72 | φ75 | 40 | M36×2 | M16 | φ25dp30 | 220 | 175 | G3/4″ |
| 250 | 200 | 105 | 67 | 52 | 10 | 90 | 31 | 84 | 90 | 50 | M42×2 | M20 | φ30 | 270 | 220 | G1″ |
| 320 | 218 | 120 | 82 | 52 | 10 | 110 | 31 | 96 | 110 | 63 | M48×2 | M24 | φ34 | 340 | 270 | G1″ |
| Bohrung | A | B | C | D | E | F | G | H | I | J | K | L | M | S | T | O |
| 160 | 180 | 80 | 60 | 50 | 6 | φ65 | 25 | 72 | φ65 | 40 | M36×2 | M16 | φ25dp30 | 180 | 140 | G3/4″ |
| 200 | 180 | 95 | 70 | 50 | 6 | φ75 | 25 | 72 | φ75 | 40 | M36×2 | M16 | φ25dp30 | 220 | 175 | G3/4″ |
| 250 | 200 | 105 | 67 | 52 | 10 | 90 | 31 | 84 | 90 | 50 | M42×2 | M20 | φ30 | 270 | 220 | G1″ |
| 320 | 218 | 120 | 82 | 52 | 10 | 110 | 31 | 96 | 110 | 63 | M48×2 | M24 | φ34 | 340 | 270 | G1″ |
