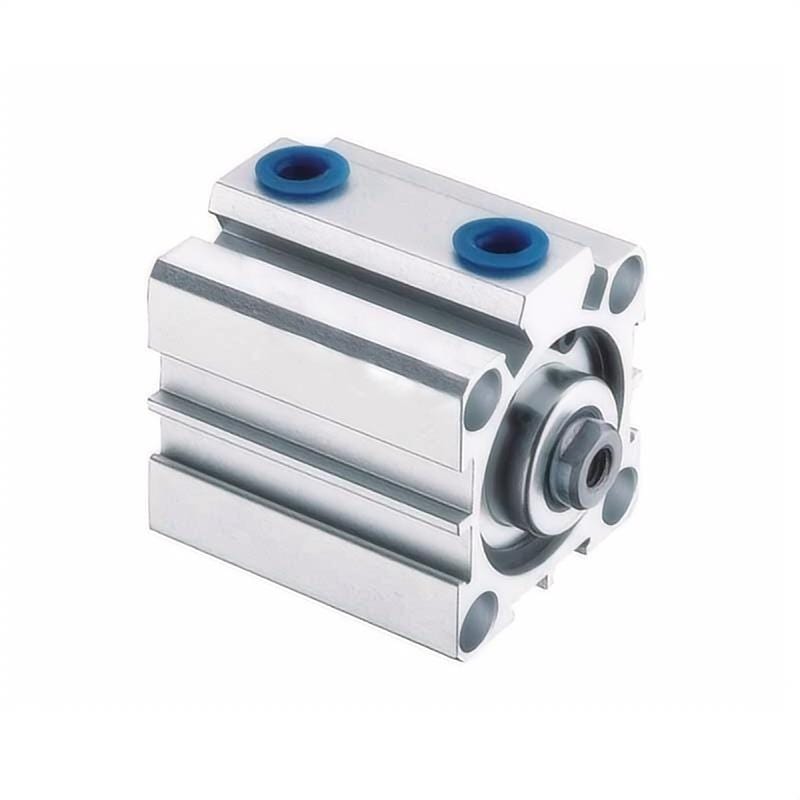

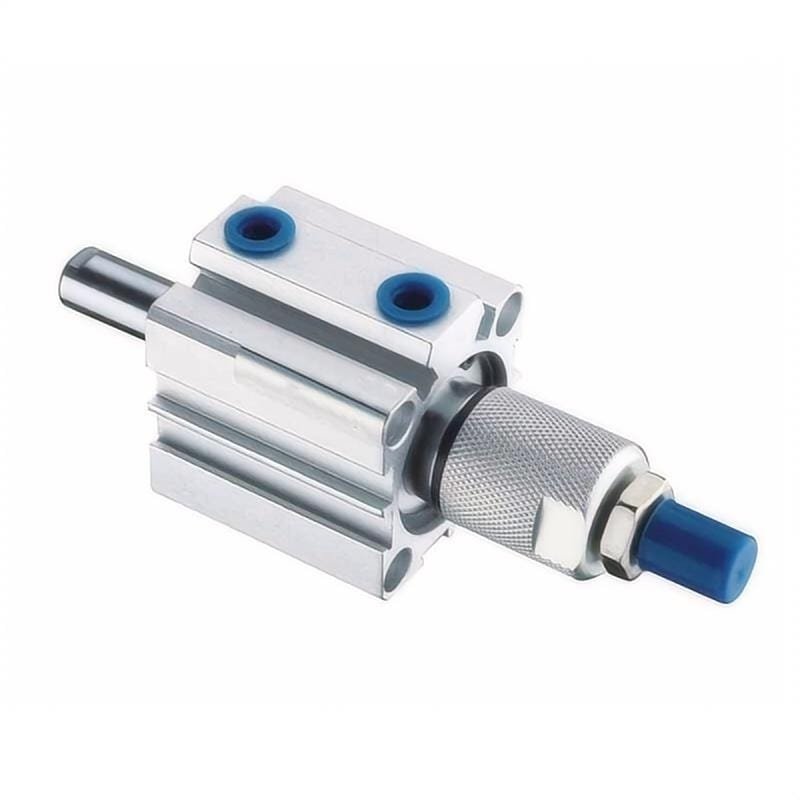

Kompakt-Pneumatikzylinder der Serie SDA

Beliebte, kostengünstige Kompaktzylinder. Schlankes, platzsparendes Design, ideal für verschiedene Anwendungen mit begrenztem Platzangebot, gewährleistet zuverlässige Leistung. Große Bohrungen (Ø12-Ø100mm+) und Hübe. Einfache Direktmontage über Gewindebohrungen an mehreren Körperoberflächen. Standardmäßige Gummipuffer absorbieren Stöße für einen reibungslosen, zuverlässigen Betrieb. Industrieller Standardtyp: einfache Beschaffung, Austauschbarkeit und hoher Wert.

Technische Parameter

Bohrung(mm)		12	16	20	25	32	40	50	63	80	100
Bewegungsmuster		Doppeltwirkend
		Einfachwirkender Extrusionstyp Einfachwirkender Einzugstyp						–
Arbeitsmedium		Luft
Betriebsdruckbereich	Double Action	0,1~0,9MPa
	Einzelaktion	0,2~0,9MPa						–
Gesicherte Druckbeständigkeit		1,35MPa
Betriebstemperaturbereich		-5~70℃
Betriebsdrehzahlbereich	Double Action	30~500mm/s						30~350mm/s		30~250mm/s
	Einzelaktion	100~500mm/s						–
Puffer Typ		Fester Typ Puffer
Port Größe		M5×0.8				G1/8″		G1/4″		G3/8″

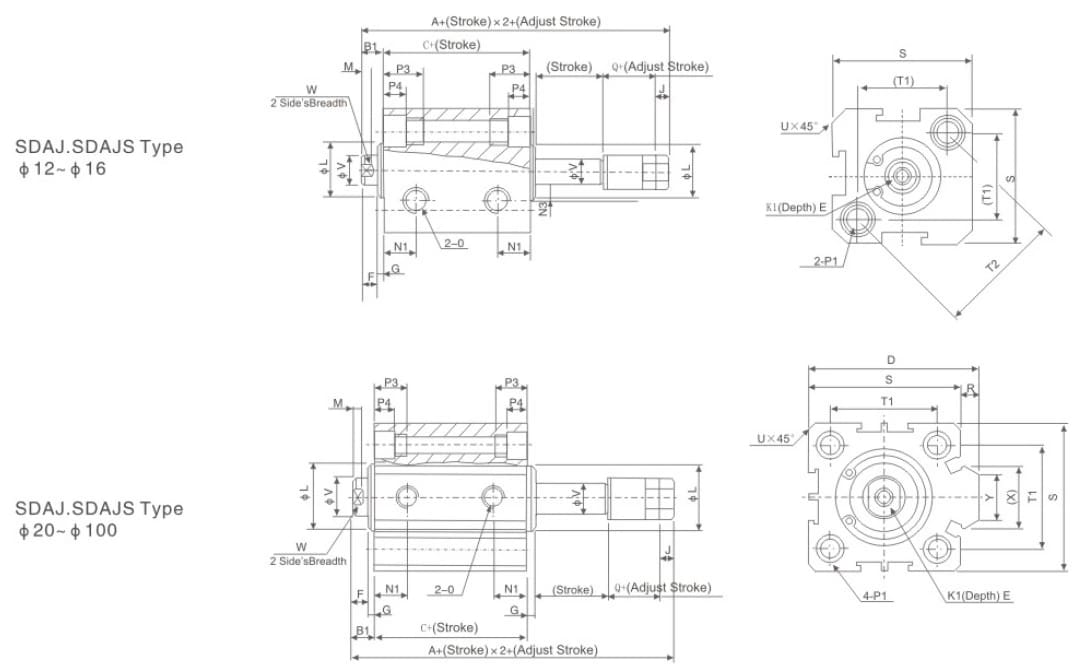

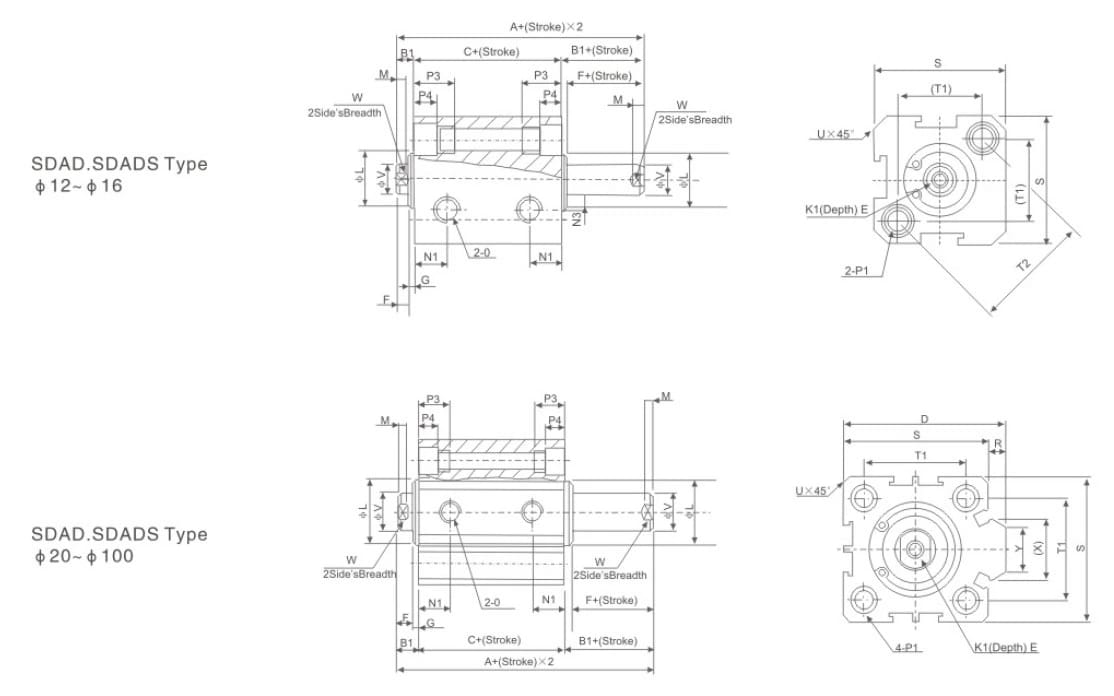

Maßzeichnung

Bohrung/Symbol	B2	E	F	G	H	I	J	K2	L	M	V	W
12	17	16	4	1	10	8	4	M5×0.8	10.2	2.8	6	5
16	17.5	16	4	1.5	10	8	4	M5×0.8	11	2.8	6	5
20	20.5	19	4	1.5	13	10	5	M6×1.0	16	2.8	8	6
25	23	21	4	2	15	12	6	M10×1.25	17	2.8	10	8
32	25	22	4	3	15	17	6	M10×1.25	22	2.8	12	10
40	35	32	4	3	25	19	8	M14×1.5	28	2.8	16	14
50	37	33	5	4	25	27	11	M18×1.5	38	2.8	20	17
63	37	33	5	4	25	27	11	M18×1.5	40	2.8	20	17
80	44	39	6	5	30	32	13	M22×1.5	45	4	25	22
100	50	45	7	5	35	36	13	M26×1.5	55	4	32	27

Typ	Standardtyp			Magnet anbringen			D	E		F	G	K1	L	M	N1
Bohrung Größe/Symbol	A	B1	C	A	B1	C	D	Schlaganfall≤10	Schlaganfall＞10	F	G	K1	L	M	N1
12	22	5	17	32	5	27	–	6		4	1	M3×0.5	10.2	2.8	6.3
16	24	5.5	18.5	34	5.5	28.5	–	6		4	1.5	M3×0.5	11	2.8	7.3
20	25	5.5	19.5	35	5.5	29.5	36	8		4	1.5	M4×0.7	15	2.8	7.5
25	27	6	21	37	6	31	42	10		4	2	M5×0.8	17	2.8	8
32	31.5	7	24.5	41.5	7	34.5	50	12		4	3	M6×1	22	2.8	9
40	33	7	28	43	7	36	58.5	12		4	3	M8×1.25	28	2.8	10
50	37	9	28	47	9	38	71.5	15		5	4	M10×1.5	38	2.8	10.5
63	41	9	32	51	9	42	84.5	15		5	4	M10×1.5	40	2.8	11.8
80	52	11	41	62	11	51	104	15	20	6	5	M14×1.5	45	4	14.5
100	63	12	51	73	12	61	124	18	20	7	5	M18×1.5	55	4	20.5

Bohrung Größe/Symbol	N3	O	P1	P3	P4	R	S	T1	T2	U	V	W	X	Y
12	6	M5×0.8	Doppelseiten:Φ6.5/Gewinde:M5×0.8/Durchgangsöffnungen:Φ4.2	12	4.5	–	25	16.2	23	1.6	6	5	–	–
16	6.5	M5×0.8	(Doppelseitig):Φ6.5/(Gewinde):M5×0.8/(Durchgangsöffnungen):Φ4.2	12	4.5	–	29	19.8	28	1.6	6	5	–	–
20	–	M5×0.8	(Doppelseitig):Φ6.5/(Gewinde):M5×0.8/(Durchgangsöffnungen):Φ4.2	14	4.5	2	34	24	–	2.1	8	6	11.3	10
25	–	M5×0.8	(Doppelseitig):Φ8.2/(Gewinde):M6×1.0/(Durchgangsöffnungen):Φ4.6	15	5.5	2	40	28	–	3.1	10	8	12	10
32	–	G1/8″	(Doppelseitig):Φ8.2/(Gewinde):M6×1.0/(Durchgangsöffnungen):Φ4.6	16	5.5	6	44	34	–	2.15	12	10	18.3	15
40	–	G1/8″	(Doppelseitig):Φ10/(Gewinde):M8×1.25/(Durchgangsöffnungen):Φ6.5	20	7.5	6.5	52	40	–	2.25	16	14	21.3	16
50	–	G1/4″	(Doppelseitig):Φ11/(Gewinde):M8×1.25/(Durchgangsöffnungen):Φ6.5	25	8.5	9.5	62	48	–	4.15	20	17	30	20
63	–	G1/4″	(Doppelseitig):Φ11/(Gewinde):M8×1.25/(Durchgangsöffnungen):Φ6.5	25	8.5	9.5	75	60	–	3.15	20	17	28.7	20
80	–	G3/8″	(Doppelseitig):Φ14/(Gewinde):M12×1.75/(Durchgangsöffnungen):Φ9.2	25	10.5	10	94	74	–	3.65	25	22	36	26
100	–	G3/8″	(Doppelseiten):Φ17.5/(Gewinde):M14×2/(Durchgangsöffnungen):Φ11.3	30	13	10	114	90	–	3.65	32	27	35	26

Typ	Standard Typ					Magnet anbringen					D	E	F	G	K1	L	M	N1
Strbke	A		B1	C		A		B1	C
Strbke	≤10	＞10	B1	≤10	＞10	≤10	＞10	B1	≤10	＞10
12	32	42	5	27	37	42	52	5	37	47	–	6	4	1	M3×0.5	10.2	2.8	6.3
16	34	44	5.5	28.5	38.5	44	54	5.5	38.5	48.5	–	6	4	1.5	M3×0.5	11	2.8	7.3
20	35	45	5.5	29.5	39.5	45	55	5.5	39.5	49.5	36	8	4	1.5	M4×0.7	16	2.8	7.5
25	37	47	6	34	41	47	57	6	41	51	42	10	4	2	M5×0.8	17	2.8	8
32	41.5	51.5	7	34.5	44.5	51.5	61.5	7	44.5	54.5	50	12	4	3	M6×1	22	2.8	9
40	43	53	7	36	46	53	63	7	46	56	58.5	12	4	3	M8×1.25	28	2.8	10

Bohrung Größe/Symbol	N3	O	P1	P3	P4	R	S	T1	T2	U	V	W	X	Y
12	6	M5×0.8	Doppelseiten:Φ6.5/Gewinde:M5×0.8/Durchgangsöffnungen:Φ4.2	12	4.5	–	25	16.2	23	1.6	6	5	–	–
16	6.5	M5×0.8	Doppelseiten:Φ6.5/Gewinde:M5×0.8/Durchgangsöffnungen:Φ4.2	12	4.5	–	29	19.8	28	1.6	6	5	–	–
20	–	M5×0.8	Doppelseiten:Φ6.5/Gewinde:M5×0.8/Durchgangsöffnungen:Φ4.2	14	4.5	2	34	24	–	2.1	8	6	11.3	10
25	–	M5×0.8	Doppelseiten:Φ8.2/Gewinde:M6×1.0/Durchgangsöffnungen:Φ4.6	15	5.5	2	40	28	–	3.1	10	8	12	10
32	–	G1/8″	Doppelseiten:Φ8.2/Gewinde:M6×1.0/Durchgangsöffnungen:Φ4.6	16	5.5	6	44	34	–	2.15	12	10	18.3	15
40	–	G1/8″	Doppelseiten:Φ10/Gewinde:M6×1.25/Durchgangsöffnungen:Φ6.5	20	7.5	6.5	52	40	–	2.25	16	14	21.3	16

Typ	Standardtyp			Magnet anbringen			D	E		F	G	K1	L	M	N1
Bohrung Größe/Symbol	A	B1	C	A	B1	C	D	Schlaganfall≤10	Schlaganfall> 10	F	G	K1	L	M	N1
12	27	5	17	37	5	27	–	6		4	1	M3×0.5	10.2	2.8	6.3
16	29.5	5.5	18.5	39.5	5.5	28.5	–	6		4	1.5	M3×0.5	11	2.8	7.3
20	30.5	5.5	19.5	40.5	5.5	29.5	36	8(Schlaganfall=5/tis6.5)		4	1.5	M4×0.7	16	2.8	7.5
25	33	6	21	43	6	31	42	10(Schlaganfall=5/itis7)		4	2	M5×0.8	17	2.8	8
32	38.5	7	24.5	48.5	7	34.5	50	8	12	4	3	M6×1	22	2.8	9
40	40	7	28	50	7	36	58.5	9	12	4	3	M8×1.25	28	2.8	10
50	46	9	28	56	9	38	71.5	11	15	5	4	M10×1.5	38	2.8	10.5
63	50	9	32	60	9	42	84.5	11	15	5	4	M10×1.5	40	2.8	11.8
80	63	11	41	73	11	51	104	14	20	6	5	M14×1.5	45	4	14.5
100	75	12	51	85	12	61	124	18	20	7	5	M18×1.5	55	4	20.5

Bohrung Größe/Symbol	N3	O	P1	P3	P4	R	S	T1	T2	U	V	W	X	Y
12	6	M5×0.8	Doppelseiten:Φ6.5/Gewinde:M5×0.8/Durchgangsöffnungen:Φ4.2	12	4.5	–	25	16.2	23	1.6	6	5	–	–
16	6.5	M5×0.8	Doppelseiten:Φ6.5/Gewinde:M5×0.8/Durchgangsöffnungen:Φ4.2	12	4.5	–	29	19.8	28	1.6	6	5	–	–
20	–	M5×0.8	Doppelseiten:Φ6.5/Gewinde:M5×0.8/Durchgangsöffnungen:Φ4.2	14	4.5	2	34	24	–	2.1	8	6	11.3	10
25	–	M5×0.8	Doppelseiten:Φ8.2/Gewinde:M6×1.0/Durchgangsöffnungen:Φ4.6	15	5.5	2	40	28	–	3.1	10	8	12	10
32	–	G1/8″	Doppelseiten:Φ8.2/Gewinde:M6×1.0/Durchgangsöffnungen:Φ4.6	16	5.5	6	44	34	–	2.15	12	10	18.3	15
40	–	G1/8″	Doppelseiten:Φ10/Gewinde:M6×1.25/Durchgangsöffnungen:Φ6.5	20	7.5	6.5	52	40	–	2.25	16	14	21.3	16
50	–	G1/4″	Doppelseiten:Φ11/Gewinde:M8×1.25/Durchgangsöffnungen:Φ6.5	25	8.5	9.5	62	48	–	4.15	20	17	30	20
63	–	G1/4″	Doppelseiten:Φ11/Gewinde:M8×1.25/Durchgangsöffnungen:Φ6.5	25	8.5	9.5	75	60	–	3.15	20	17	28.7	20
80	–	G3/8″	Doppelseiten:Φ14/Gewinde:M12×1.75/Durchgangsöffnungen:Φ9.2	25	10.5	10	94	74	–	3.65	25	22	36	26
100	–	G3/8″	Doppelseiten:Φ17.5/Gewinde:M14×2/Durchgangsöffnungen:Φ11.3	30	13	10	114	90	–	3.65	32	27	35	26

Typ	Standardtyp			Magnet anbringen			D	E		F	G	K1	L	M	N1
Bohrung Größe/Symbol	A	B1	C	A	B1	C	D	Schlaganfall≤10	Schlaganfall> 10	F	G	K1	L	M	N1
12	22	5	17	32	5	27	–	6		4	1	M3×0.5	10.2	2.88	6.3
16	24	5.5	18.5	34	5.5	28.5	–	6		4	1.5	M3×0.5	11	2.8	7.3
20	25	5.5	19.5	35	5.5	29.5	36	8		4	1.5	M4×0.7	15	2.8	7.5
25	27	6	21	37	6	34	42	10		4	2	M5×0.88	17	2.8	8
32	31.5	7	24.5	41.5	7	34.5	50	12		4	3	M6×1	22	2.8	9
40	33	7	28	43	7	36	58.5	12		4	3	M8×1.25	28	2.8	10
50	37	9	28	47	9	38	71.5	15		5	4	M10×1.5	38	2.8	10.5
63	41	9	32	51	9	42	84.5	15		5	4	M10×1.5	40	2.8	11.8
80	52	11	41	62	11	51	104	15	20	6	5	M14×1.5	45	4	14.5
100	63	12	51	73	12	61	124	18	20	7	5	M18×1.5	55	4	20.5

Bohrung Größe/Symbol	N3	O	P1	P3	P4	R	S	T1	T2	U	V	W	X	Y
12	6	M5×0.8	Doppelseiten:Φ6.5/Gewinde:M5×0.8/Durchgangsöffnungen:Φ4.2	12	4.5	–	25	16.2	23	1.6	6	5	–	–
16	6.5	M5×0.8	Doppelseiten:Φ6.5/Gewinde:M5×0.8/Durchgangsöffnungen:Φ4.2	12	4.5	–	29	19.8	28	1.6	6	5	–	–
20	–	M5×0.8	Doppelseiten:Φ6.5/Gewinde:M5×0.8/Durchgangsöffnungen:Φ4.2	14	4.5	2	34	24	–	2.1	8	6	11.3	10
25	–	M5×0.8	Doppelseiten:Φ6.5/Gewinde:M6×1.0/Durchgangsöffnungen:Φ4.6	15	5.5	2	40	28	–	3.1	10	8	12	10
32	–	G1/8″	Doppelseiten:Φ6.5/Gewinde:M6×1.0/Durchgangsöffnungen:Φ4.6	16	5.5	6	44	34	–	2.15	12	10	18.3	15
40	–	G1/8″	Doppelseiten:Φ6.5/Gewinde:M8×1.25/Durchgangsöffnungen:Φ6.5	20	7.5	6.5	52	40	–	2.25	16	14	21.3	16
50	–	G1/4″	Doppelseiten:Φ6.5/Gewinde:M8×1.25/Durchgangsöffnungen:Φ6.5	25	8.5	9.5	62	48	–	4.15	20	17	30	20
63	–	G1/4″	Doppelseiten:Φ6.5/Gewinde:M8×1.25/Durchgangsöffnungen:Φ6.5	25	8.5	9.5	75	60	–	3.15	20	17	28.7	20
80	–	G3/8″	Doppelseiten:Φ6.5/Gewinde:M12×1.75/Durchgangsöffnungen:Φ9.2	25	10.5	10	94	74	–	3.65	25	22	36	26
100	–	G3/8″	Doppelseiten:Φ6.5/Gewinde:M12×1.75/Durchgangsöffnungen:Φ11.3	30	13	10	114	90	–	3.65	32	27	35	26

Bohrung(mm)

100

Double Action

Magnet nicht anbringen

5~60 mm Alle 5 mm werden als eine Sorte gruppiert.

5~85 mm Alle 5 mm werden als eine Sorte gruppiert

5~80 mm Jeder 5 mm wird als eine Sorte gruppiert

100~110 mm Alle 5 mm werden als eine Sorte zusammengefasst.

5~90 mm Jeder 5 mm wird als eine Sorte gruppiert

100~130 mm Jeder 5 mm wird als eine Sorte gruppiert

Magnet anbringen

5~50 mm Jeder 5 mm wird als eine Sorte gruppiert

5~75 mm Alle 5 mm werden als eine Sorte gruppiert

5~90 mm Jeder 5 mm wird als eine Sorte gruppiert

100 mm

5~90 mm Jeder 5 mm wird als eine Sorte gruppiert

100~120 mm Alle 5 mm werden als eine Sorte zusammengefasst.

Einzelaktion

Magnet nicht anbringen

5~30 mm Alle 5 mm werden als eine Sorte gruppiert

Magnet anbringen

5~30 mm Alle 5 mm werden als eine Sorte gruppiert

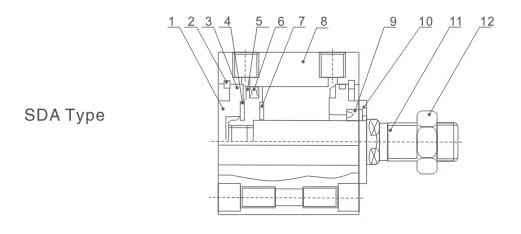

NEIN.	Bezeichnung
1	Umschlagrückseite
2	Typ C Schnallenring
3	O-Ring
4	Anti-Crash-Kissen
5	Kolben
6	Kolben O-Ring
7	Anti-Crash-Kissen
8	Trommel
9	Dichtungsring der vorderen Abdeckung
10	Titelblatt
11	Kolbenstange
12	Kolbenstangenmutter

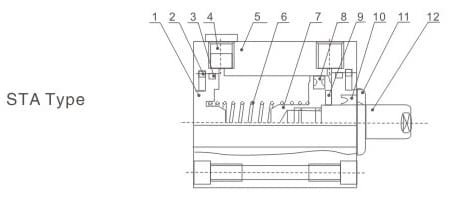

NEIN.	Bezeichnung
1	Umschlagrückseite
2	Typ C Schnallenring
3	O-Ring
4	Anti-Crash-Kissen
5	Kolben
6	Kolben O-Ring
7	Anti-Crash-Kissen
8	Trommel
9	Dichtungsring der vorderen Abdeckung
10	Titelblatt
11	Kolbenstange
12	Kolbenstangenmutter

NEIN.	Bezeichnung
1	Umschlagrückseite
2	Typ C Schnallenring
3	O-Ring
4	Anti-Crash-Kissen
5	Kolben
6	Kolben O-Ring
7	Anti-Crash-Kissen
8	Trommel
9	Dichtungsring der vorderen Abdeckung
10	Titelblatt
11	Kolbenstange
12	Kolbenstangenmutter
