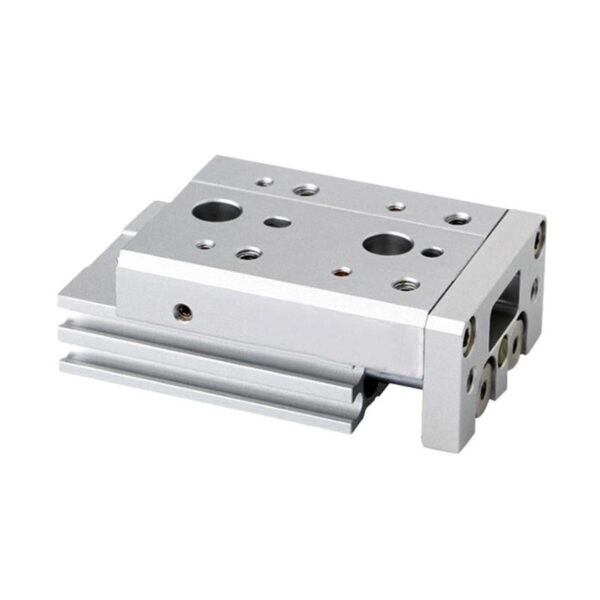

Der kompakte Schiebezylinder der MXS-Serie verfügt über eine Doppelstangen- und Linearführungskonstruktion für präzise und stabile Bewegungen. Sein kompaktes Gehäuse spart Platz und gewährleistet gleichzeitig hohe Steifigkeit und reibungslosen Betrieb. Ideal für Pick-and-Place-Systeme, elektronische Montage und andere Automatisierungsaufgaben, die Genauigkeit und Wiederholbarkeit erfordern.
| Bohrung(mm) | 6×2 (Äquivalent Ф8) | 8×2 (Äquivalent Ф11) | 12×2 (Äquivalent Ф17) | 16×2 (Äquivalent Ф22) | 20×2 (Äquivalent Ф28) | 25×2 (Äquivalent Ф35) |
| Arbeitsmedium | Luft (wird durch ein 40μm-Fiterelement aufgewirbelt) | |||||
| Aktion Weg | Doppeltwirkend | |||||
| Maximaler Betriebsdruck | 0,7MPa | |||||
| Minimaler Betriebsdruck | 0,15MPa | |||||
| Umgebung und Flüssigkeitstemperatur | -10~+60°C | |||||
| Kolbendrehzahl | 50~500mm/s | |||||
| Pufferung | Gummiband (Standard) | |||||
| Schmierung | Schmiermittelfrei | |||||
| Port Größe | M3x0,5 | M5x0,8 | Rc1/8 | |||
