Pneumatische Zuganker-Zylinder der SCSU-Serie

Pneumatische Zuganker-Zylinder der SCSU-Serie

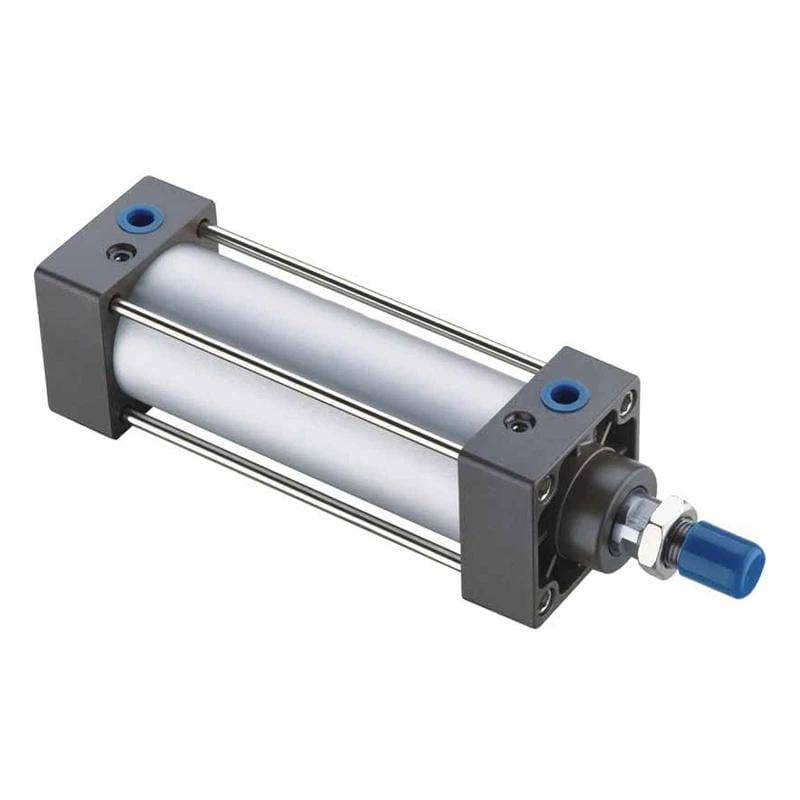

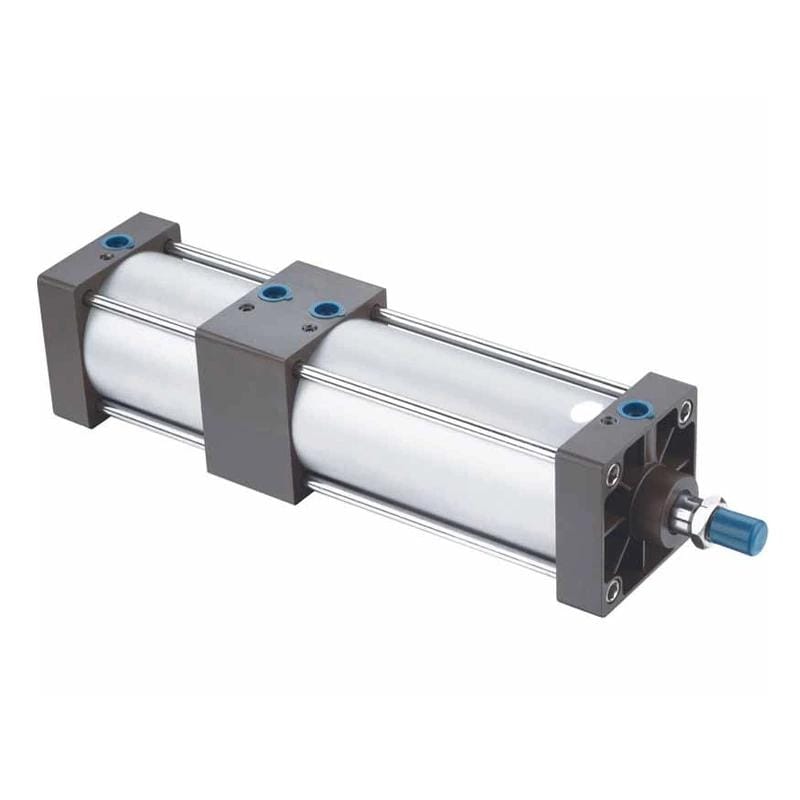

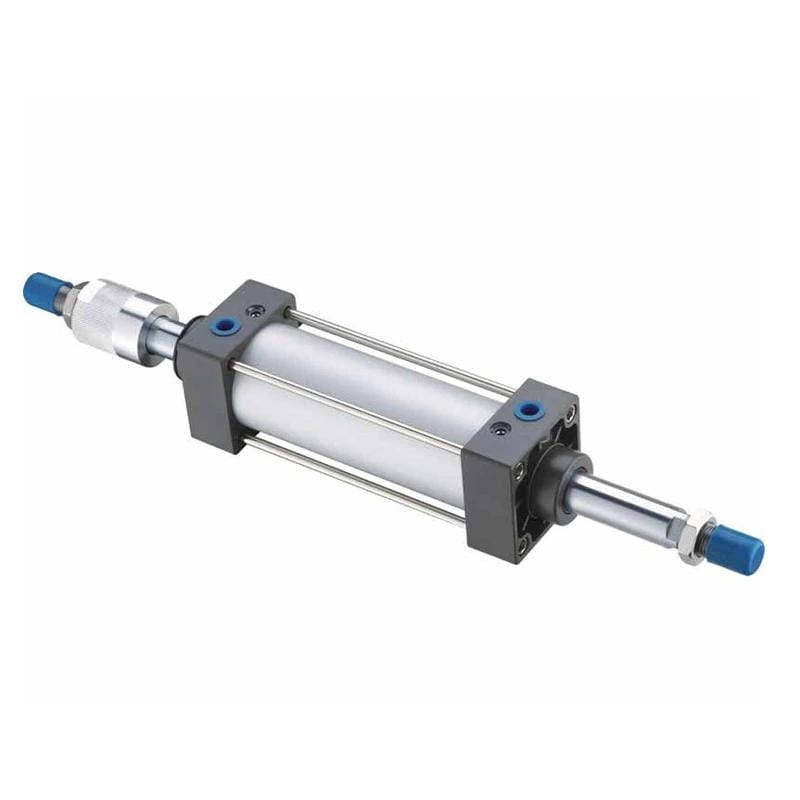

Baureihe SC/SU: Beliebte, vielseitige Zugstangen-Zylinder. Zuverlässige Leistung und hoher Wert durch eine hochwertige Konstruktion. Bohrungen 32-200mm, umfangreiche Hübe. Optionen: einstellbare Dämpfung für reibungslosen Betrieb, Stoßdämpfung und Geräuschreduzierung, Magnetkolben zur Positionserkennung. Breites Standard-Montagezubehör für eine flexible Installation. Kostengünstig, leicht austauschbar mit ähnlichen Industriestandard-Zugstangenzylindern.

Technische Parameter

Bohrung(mm)	32	40	50	63	80	100	125	160	200
Bewegungsmuster	Double Action
Arbeitsmedium	Luft

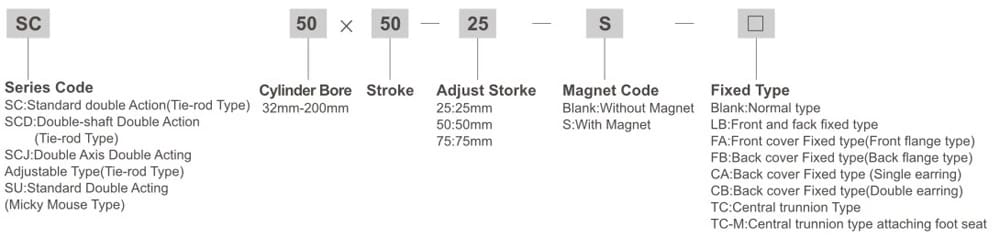

Fester Typ	Normaler Typ FA/Typ FB/Typ CA/Typ CB/Typ LB/Typ TC/Typ TC-M/ Typ
Betriebsspannungsbereich	0,1~0,9kgf/cm2
Gesicherte Druckbeständigkeit	1.35Mpa
Betriebstemperaturbereich	-5~70℃
Betriebsdrehzahlbereich	30~800mm/s
Puffer Typ	Einstellbarer Puffer
Pufferhub	24				32
Port Größe	G1/8″	G1/4″		G3/8″		G1/2″		G3/4″

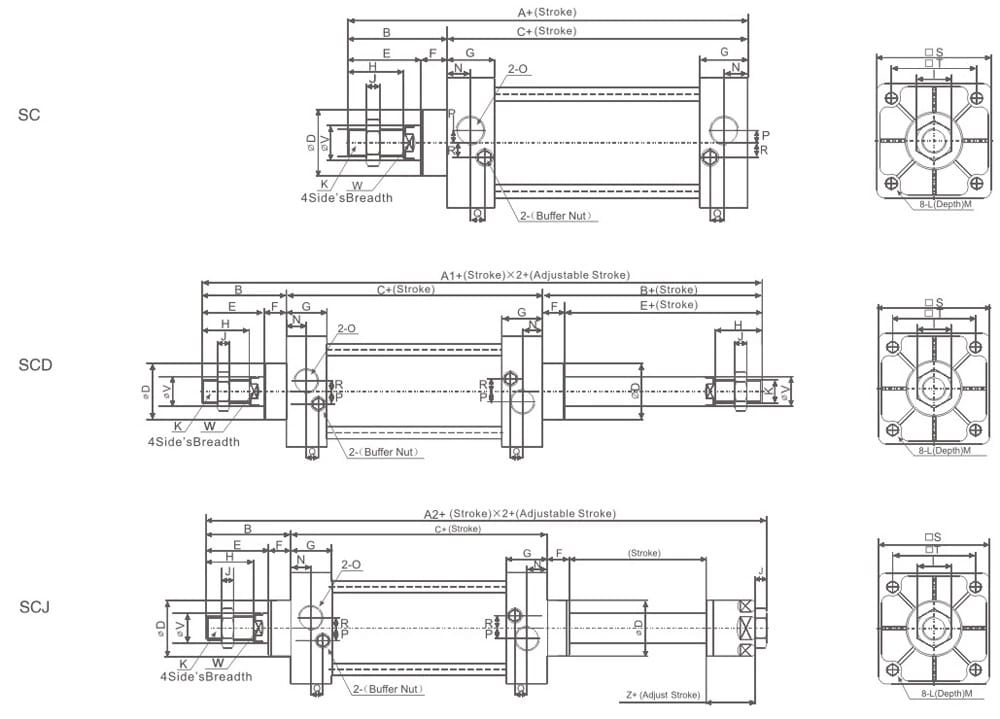

Maßzeichnung

Bohrung/Symbol	A	A1	A2	B	C	D	E	F	G	H	I	J	K
32	140	187	182	47	93	26	32	15	27.5	22	17	6	M10×1.25
40	142	191	185	49	93	32	34	15	27.5	24	17	7	M12×1.25
50	150	207	196	57	93	36	42	15	27.5	32	24	8	M16×1.5
63	153	210	199	57	96	36	42	15	27.5	32	24	8	M16×1.5
80	182	257	242	75	107	47	54	21	33	40	26	10	M20×1.5
100	188	263	248	75	108	47	54	21	33	40	26	10	M20×1.5
125	203	291	265.5	88	115	52	68	20	38	54	41	9	M27×2
160	293	352	332	113	126	62	88	25	38	72	55	16	M36×2
200	244	362	342	118	126	62	88	30	38	72	55	16	M36×2

Bohrung/Symbol	L	M	N	O	P	Q	R	S	T	V	W	Z
32	M6×1	9.5	13.7	G1/8″	3.5	7.5	7	45	33	12	10	21
40	M6×1	9.5	13.5	G1/4″	6	8.2	9	50	37	16	14	21
50	M6×1	9.5	13.5	G1/4″	8.5	8.2	9	62	47	20	17	23
63	M8×1.25	9.5	13.5	G3/8″	7	8.2	8.5	75	56	20	17	23
80	M10×1.5	11.5	16.5	G3/8″	10	9.5	14	94	70	25	22	29
100	M10×1.5	11.5	16.5	G1/2″	11	9.5	14	112	84	25	22	29
125	M12×1.75	16	20	G1/2″	14	6.5	14	136	104	32	27	42.5
160	M16×2	15	20	G3/4″	15	5	15	174	134	40	36	68
200	M16×2	15	20	G3/4″	15	3	15	214	163	40	36	68
