kompakte und präzise Linearaktuatoren. Sie verfügen über zwei parallele Stangen, oft mit integrierten Lagern, für hohe Verdrehsicherheit und verbesserte Stabilität gegen seitliche Belastungen. Ideal für Pick & Place, Robotik und komplizierte Montageaufgaben, die eine geführte, kurzhubige Bewegung erfordern. Eine zuverlässige Wahl für platzsparende Automatisierung.

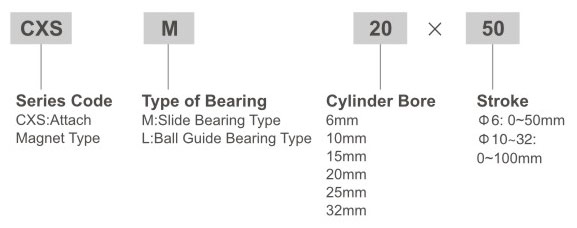

| Bohrung(mm) | 6 | 10 | 15 | 20 | 25 | 32 | |
| Arbeitsmedium | Luft | ||||||
| Bewegungsmuster | Doppelte Wirkung | ||||||
| Gesicherte Druckbeständigkeit | 1.05Mpa(10.7kgf/cm2) | ||||||
| Max. Druck | 0.7Mpa(7.1kgf/cm2) | ||||||
| Min.druck | 0.15Mpa(1.5kgf/cm2) | 0.1Mpa(1.0kgf/cm2) | 0.05Mpa(0.51kgf/cm2) | ||||
| Betriebstemperaturbereich | 5~+60℃ | ||||||
| Pufferung | Beide Enden Puffer | ||||||
| Structare | Doppelte Leistung | ||||||
| Hub Einstellbarer Bereich | (Rückhub)0~5mm | ||||||
| Lager | Gleitlager/Kugelführungslager | ||||||
| Präzision von Kolbenstange Nicht drehend |
Gleitlager | ±0.1 | ±0.15 | ±0.13 | ±0.11 | ±0.1 | ±0.08 |
| Kugelführungslager | ±0.1 | ±0.1 | ±0.07 | ±0.06 | ±0.05 | ±0.04 | |
| Hafengröße | M5×0.8 | G1/8″ | |||||

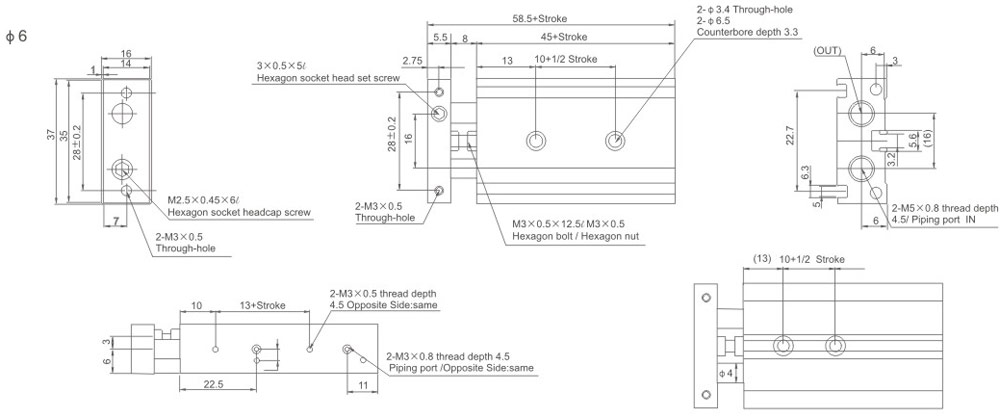

| Modell | Schlaganfall | 10+1/2Takt | 13+Hub | 45+Hub | 58,5+Hub |
| CXS□6-10 | 10 | 15 | 23 | 55 | 68.5 |
| CXS□6-20 | 20 | 20 | 33 | 65 | 78.5 |
| CXS□6-30 | 30 | 25 | 43 | 75 | 88.5 |
| CXS□6-40 | 40 | 30 | 53 | 85 | 95.5 |
| CXS□6-50 | 50 | 35 | 63 | 95 | 108.5 |

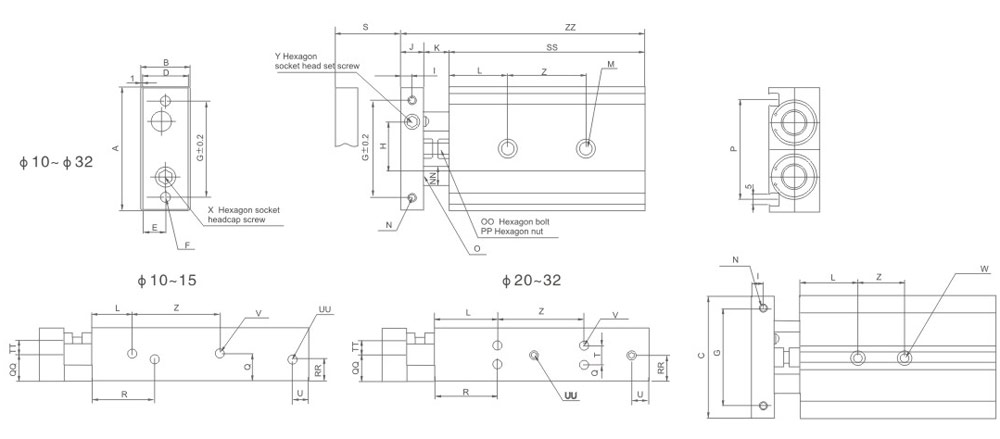

| Modell | A | B | C | D | E | F | G | H | I | J | K | L | M | N | NN | O | OO | P |
| CXS□10-10 /20/30/40/50 |
46 | 17 | 44 | 15 | 7.5 | 2-M4×0.7 | 35 | 20 | 4 | 8 | 9 | 20 | 2-Φ3.4-Durchgang 2-Φ6.5 Tiefe der Senkbohrung3.3 |
2-M3×0.5 Gewindetiefe 5 |
Φ6 | 5 | M4×0,7×14,5L | 33.6 |
| CXS□15-10 /20/30/40/50 |
58 | 20 | 56 | 18 | 9 | 2-M5×0.8 | 45 | 25 | 5 | 10 | 9 | 30 | 2-Φ4.3-durch 2-Φ8 Tiefe der Senkbohrung4.4 |
2-M4×0.7 Gewindetiefe 6 |
Φ8 | 6 | M4×0,7×14,5L | 48 |
| CXS□20-10/20/ 30/40/50/75/100 |
64 | 25 | 62 | 23 | 11.5 | 2-M5×0.8 | 50 | 28 | 6 | 12 | 12 | 30 | 2-Φ5.5durch 2-Φ9.5 Tiefe der Senkbohrung5.3 |
2-M4×0.7 Gewindetiefe 6 |
Φ10 | 8 | M6×1,0×18,5L | 53 |
| CXS□25-10/20/ 30/40/50/75/100 |
80 | 30 | 78 | 28 | 14 | 2-M6×1.0 | 60 | 35 | 6 | 12 | 12 | 30 | 2-Φ6.9durch 2-Φ11 Tiefe der Senkbohrung6.3 |
2-M5×0.8 Gewindetiefe 7,5 |
Φ12 | 10 | M6×1,0×18,5L | 64 |
| CXS□32-10/20/ 30/40/50/75/100 |
98 | 38 | 96 | 36 | 18 | 2-M6×1.0 | 75 | 44 | 8 | 16 | 14 | 30 | 2-Φ6.9durch 2-Φ11 Tiefe der Senkbohrung6.3 |
2-M5×0.8 Gewindetiefe 8 |
Φ16 | 13 | M8×12,5×23L | 76 |
| Modell | PP | Q | R | RR | T | TT | U | UU | V | W | X | Y | |
| CXS□10-10 /20/30/40/50 |
M4×0.7 | 8.5 | 7 | 30 | 7 | – | 5 | 8 | 4-M5×0.8 Gewindetiefe 4,5 |
4-M3×0.5 Gewindetiefe 4,5 |
2-M4×0.7 Gewindetiefe 7 |
M3×0,5×10L | M3×0,5×5L |
| CXS□15-10 /20/30/40/50 |
M4×0.7 | 10 | 10 | 38.5 | 10 | – | 5 | 8 | 4-M5×0.8 Gewindetiefe 4,5 |
4-M4×0.7 Gewindetiefe 5 |
2-M5×0.8 Gewindetiefe 8 |
M5×0,8×10L | M4×0,7×4L |
| CXS□20-10/20/ 30/40/50/75/100 |
M6×1.0 |
7.75 |
12.5 |
45 |
7.75 |
9.5 |
6.5 |
8 |
4-M5×0.8 Gewindetiefe 4,5 |
8-M4×0.7 Gewindetiefe 6 |
2-M6×1.0 Gewindetiefe 10 |
M6×1,0×12L |
M5×0,8×5L |
| CXS□25-10/20/ 30/40/50/75/100 |
M6×1.0 | 8.5 | 15 | 46 | 15 | 13 | 9 | 9 | 4-1/8 Gewindetiefe 6,5 |
8-M5×0.8 Gewindetiefe 7,5 |
2-M8×1.25 Gewindetiefe 12 |
M6×1,0×14L | M6×1,0×5L |
| CXS□32-10/20/ 30/40/50/75/100 |
M8×1.25 | 9 | 19 | 56 | 19 | 20 | 11.5 | 10 | 4-1/8 Gewindetiefe 6,5 |
8-M5×0.8 Gewindetiefe 7,5 |
2-M8×1.25 Gewindetiefe 12 |
M8×1,25×16L | M8×1,25×8L |
| Modell | S | SS | Z | ZZ | Modell | S | SS | Z | ZZ | Modell | S | SS | Z | ZZ | Modell | S | SS | Z | ZZ | Modell | S | SS | Z | ZZ |
| CXS□10-10 | 10 | 65 | 30 | 82 | CXS□15-10 | 10 | 70 | 25 | 89 | CXS□20-10 | 10 | 80 | 30 | 104 | CXS□25-10 | 10 | 82 | 30 | 106 | CXS□32-10 | 10 | 92 | 40 | 122 |
| CXS□10-20 | 20 | 75 | 92 | CXS□15-20 | 20 | 80 | 99 | CXS□20-20 | 20 | 90 | 114 | CXS□25-20 | 20 | 95 | 116 | CXS□32-20 | 20 | 102 | 132 | |||||
| CXS□10-30 | 30 | 85 | 40 | 102 | CXS□15-30 | 30 | 90 | 35 | 109 | CXS□20-30 | 30 | 100 | 40 | 124 | CXS□25-30 | 30 | 102 | 40 | 126 | CXS□32-30 | 30 | 112 | 50 | 142 |
| CXS□10-40 | 40 | 95 | 112 | CXS□15-40 | 40 | 100 | 119 | CXS□20-40 | 40 | 110 | 134 | CXS□25-40 | 40 | 112 | 136 | CXS□32-40 | 40 | 122 | 152 | |||||
| CXS□10-50 | 50 | 105 | 122 | CXS□15-50 | 50 | 110 | 129 | CXS□20-50 | 50 | 120 | 144 | CXS□25-50 | 50 | 122 | 146 | CXS□32-50 | 50 | 132 | 162 | |||||
| CXS□20-75 | 75 | 145 | 60 | 169 | CXS□25-75 | 75 | 147 | 60 | 171 | CXS□32-75 | 75 | 157 | 70 | 187 | ||||||||||
| CXS□20-100 | 100 | 170 | 194 | CXS□25-100 | 100 | 172 | 196 | CXS□32-100 | 00 | 182 | 212 |
| Modell | Schlaganfall | 10+1/2Takt | 13+Hub | 45+Hub | 58,5+Hub |
| CXS□6-10 | 10 | 15 | 23 | 55 | 68.5 |
| CXS□6-20 | 20 | 20 | 33 | 65 | 78.5 |
| CXS□6-30 | 30 | 25 | 43 | 75 | 88.5 |
| CXS□6-40 | 40 | 30 | 53 | 85 | 95.5 |
| CXS□6-50 | 50 | 35 | 63 | 95 | 108.5 |
| Modell | A | B | C | D | E | F | G | H | I | J | K | L | M | N | NN | O | OO | P |
| CXS□10-10 /20/30/40/50 |
46 | 17 | 44 | 15 | 7.5 | 2-M4×0.7 | 35 | 20 | 4 | 8 | 9 | 20 | 2-Φ3.4-Durchgang 2-Φ6.5 Tiefe der Senkbohrung3.3 |
2-M3×0.5 Gewindetiefe 5 |
Φ6 | 5 | M4×0,7×14,5L | 33.6 |
| CXS□15-10 /20/30/40/50 |
58 | 20 | 56 | 18 | 9 | 2-M5×0.8 | 45 | 25 | 5 | 10 | 9 | 30 | 2-Φ4.3-durch 2-Φ8 Tiefe der Senkbohrung4.4 |
2-M4×0.7 Gewindetiefe 6 |
Φ8 | 6 | M4×0,7×14,5L | 48 |
| CXS□20-10/20/ 30/40/50/75/100 |
64 | 25 | 62 | 23 | 11.5 | 2-M5×0.8 | 50 | 28 | 6 | 12 | 12 | 30 | 2-Φ5.5durch 2-Φ9.5 Tiefe der Senkbohrung5.3 |
2-M4×0.7 Gewindetiefe 6 |
Φ10 | 8 | M6×1,0×18,5L | 53 |
| CXS□25-10/20/ 30/40/50/75/100 |
80 | 30 | 78 | 28 | 14 | 2-M6×1.0 | 60 | 35 | 6 | 12 | 12 | 30 | 2-Φ6.9durch 2-Φ11 Tiefe der Senkbohrung6.3 |
2-M5×0.8 Gewindetiefe 7,5 |
Φ12 | 10 | M6×1,0×18,5L | 64 |
| CXS□32-10/20/ 30/40/50/75/100 |
98 | 38 | 96 | 36 | 18 | 2-M6×1.0 | 75 | 44 | 8 | 16 | 14 | 30 | 2-Φ6.9durch 2-Φ11 Tiefe der Senkbohrung6.3 |
2-M5×0.8 Gewindetiefe 8 |
Φ16 | 13 | M8×12,5×23L | 76 |
| Modell | PP | Q | R | RR | T | TT | U | UU | V | W | X | Y | |
| CXS□10-10 /20/30/40/50 |
M4×0.7 | 8.5 | 7 | 30 | 7 | – | 5 | 8 | 4-M5×0.8 Gewindetiefe 4,5 |
4-M3×0.5 Gewindetiefe 4,5 |
2-M4×0.7 Gewindetiefe 7 |
M3×0,5×10L | M3×0,5×5L |
| CXS□15-10 /20/30/40/50 |
M4×0.7 | 10 | 10 | 38.5 | 10 | – | 5 | 8 | 4-M5×0.8 Gewindetiefe 4,5 |
4-M4×0.7 Gewindetiefe 5 |
2-M5×0.8 Gewindetiefe 8 |
M5×0,8×10L | M4×0,7×4L |
| CXS□20-10/20/ 30/40/50/75/100 |
M6×1.0 |
7.75 |
12.5 |
45 |
7.75 |
9.5 |
6.5 |
8 |
4-M5×0.8 Gewindetiefe 4,5 |
8-M4×0.7 Gewindetiefe 6 |
2-M6×1.0 Gewindetiefe 10 |
M6×1,0×12L |
M5×0,8×5L |
| CXS□25-10/20/ 30/40/50/75/100 |
M6×1.0 | 8.5 | 15 | 46 | 15 | 13 | 9 | 9 | 4-1/8 Gewindetiefe 6,5 |
8-M5×0.8 Gewindetiefe 7,5 |
2-M8×1.25 Gewindetiefe 12 |
M6×1,0×14L | M6×1,0×5L |
| CXS□32-10/20/ 30/40/50/75/100 |
M8×1.25 | 9 | 19 | 56 | 19 | 20 | 11.5 | 10 | 4-1/8 Gewindetiefe 6,5 |
8-M5×0.8 Gewindetiefe 7,5 |
2-M8×1.25 Gewindetiefe 12 |
M8×1,25×16L | M8×1,25×8L |
| Modell | S | SS | Z | ZZ | Modell | S | SS | Z | ZZ | Modell | S | SS | Z | ZZ | Modell | S | SS | Z | ZZ | Modell | S | SS | Z | ZZ |
| CXS□10-10 | 10 | 65 | 30 | 82 | CXS□15-10 | 10 | 70 | 25 | 89 | CXS□20-10 | 10 | 80 | 30 | 104 | CXS□25-10 | 10 | 82 | 30 | 106 | CXS□32-10 | 10 | 92 | 40 | 122 |
| CXS□10-20 | 20 | 75 | 92 | CXS□15-20 | 20 | 80 | 99 | CXS□20-20 | 20 | 90 | 114 | CXS□25-20 | 20 | 95 | 116 | CXS□32-20 | 20 | 102 | 132 | |||||
| CXS□10-30 | 30 | 85 | 40 | 102 | CXS□15-30 | 30 | 90 | 35 | 109 | CXS□20-30 | 30 | 100 | 40 | 124 | CXS□25-30 | 30 | 102 | 40 | 126 | CXS□32-30 | 30 | 112 | 50 | 142 |
| CXS□10-40 | 40 | 95 | 112 | CXS□15-40 | 40 | 100 | 119 | CXS□20-40 | 40 | 110 | 134 | CXS□25-40 | 40 | 112 | 136 | CXS□32-40 | 40 | 122 | 152 | |||||
| CXS□10-50 | 50 | 105 | 122 | CXS□15-50 | 50 | 110 | 129 | CXS□20-50 | 50 | 120 | 144 | CXS□25-50 | 50 | 122 | 146 | CXS□32-50 | 50 | 132 | 162 | |||||
| CXS□20-75 | 75 | 145 | 60 | 169 | CXS□25-75 | 75 | 147 | 60 | 171 | CXS□32-75 | 75 | 157 | 70 | 187 | ||||||||||
| CXS□20-100 | 100 | 170 | 194 | CXS□25-100 | 100 | 172 | 196 | CXS□32-100 | 00 | 182 | 212 |
