Pneumatische Spannzylinder der Serie XCK

robuste und zuverlässige Lösungen für die sichere Werkstückspannung in automatisierten Fertigungs- und Montageprozessen. Diese vielseitigen Zylinder wurden für eine konstante Spannkraft und Langlebigkeit in anspruchsvollen industriellen Umgebungen entwickelt und gewährleisten eine präzise Werkstückstabilisierung. Ideal für kompakte Vorrichtungskonstruktionen und Spannanwendungen mit hoher Wiederholungszahl.

Technische Parameter

Bohrung(mm)	40	50	63	80
Arbeitsmedium	Luft
Gesicherte Druckbeständigkeit	1,5Mpa(15kgf/cm2)
Mischen. Arbeitsdruck	1.0Mpa(10kgf/cm2)
Min. Arbeitsdruck	0,1Mpa(1kgf/cm2)
Temperaturbereich	-5~60℃
Kolbendrehzahl	50~500mm/s
Luftpuffer	Ja
Schmierung	Kein Bedarf
Gewindetoleranz	6H
Schlaganfall-Toleranz	1.5
	0(mm)
Geschwindigkeitsregler	Ja
Montage Typ	Doppelter Ohrring
Port Größe	G1/4″		G3/8″

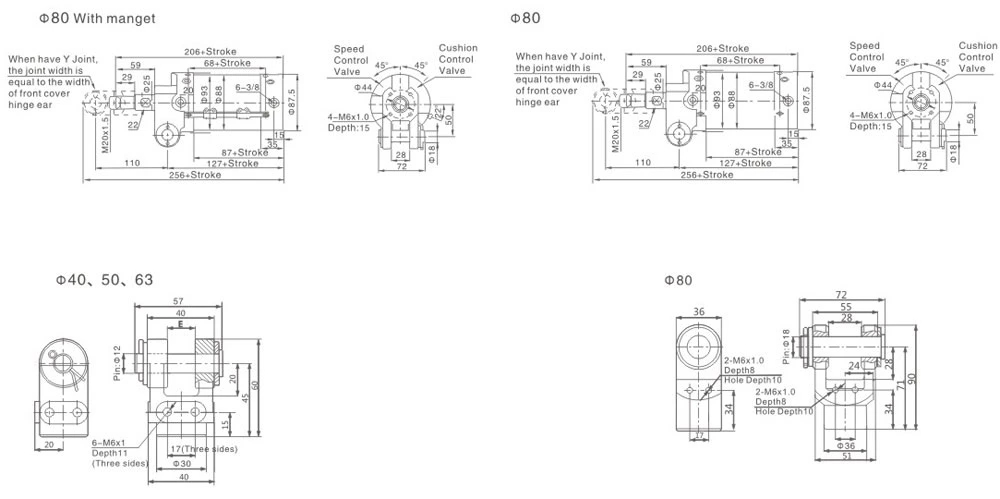

Maßzeichnung

Bohrung(mm)	A	A1	B	C	D	E	E1	F	G	H	K	L	L1	M	M1	M2	N	O	P	Q	R	V	V1	W	W1		W2	X	Z	T	T1
Bohrung(mm)	A	A1	B	C	D	E	E1	F	G	H	K	L	L1	M	M1	M2	N	O	P	Q	R	V	V1	W	XCKA	XCKB	W2	X	Z	T	T1
40	162	196	51	59	84	97	35	3	11.5	16	M16X1.5	M6X1	13	52	40	50	45	45295	9	21	30	20	12	17	16.5	19.5	54	20	47	54	24
50	165	199	51	65	87	97	35	3	11.5	16	M16X1.5	M6X1	12	60	40	50	55	45295	9.5	23	30	20	12	17	16.5	19.5	54	19	57	54	22
63	167	201	51	67	87	97	35	3	11.5	16	M16X1.5	M6X1	12	74	40	50	68	45295	9.5	23	30	20	12	17	16.5	19.5	54	19	70	54	22

Modell	Passend für Bohrungsgröße	E
XCKA50-Y	40、 50、63	16.5
XCKB50-Y	40、 50、63	19.5

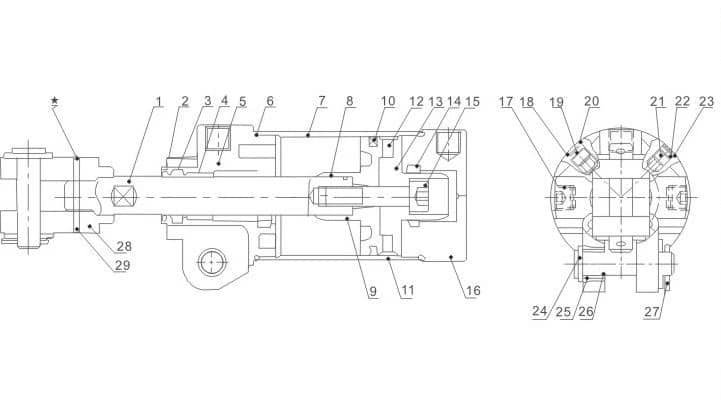

NO	Bezeichnung	NO	Bezeichnung
1	Kolbenstange	16	Hintere Abdeckung
2	Staubring	17	Begrenzungsschraube
3	Vordere Abdeckung 0-Ring	18	O-Ring
4	Gleitbuchse	19	Drehzahlregelungsschraube
5	Titelblatt	20	Externer Sicherungsring
6	O-Ring	21	Dämpfungsschraube
7	Aluminium-Rohr	22	O-Ring
8	Kolben	23	Externer Haltering
9	O-Ring der Kolbenstange	24	Dichtung
10	Kolben O-Ring	25	Messingbuchse
11	Tragering	26	PIN
12	Magnet	27	Splint
13	Magnetische Basis	28	Y
14	Kissen O-Ring	29	Federstecker
15	Sechskantschraube
