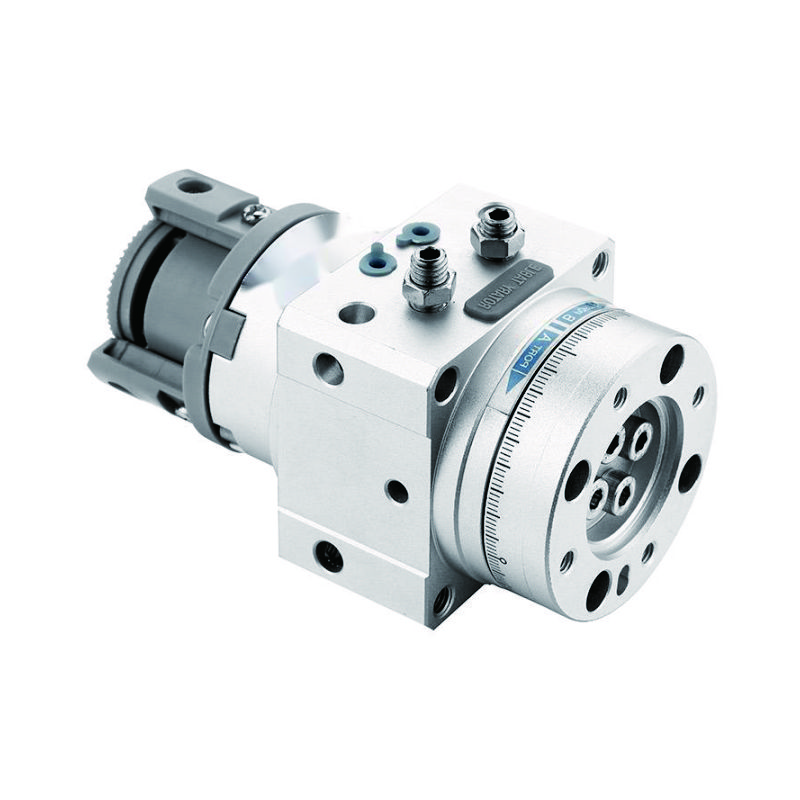

kompakt und präzise für die kontrollierte Winkelpositionierung mit einer integrierten Arbeitsfläche. Diese Aktuatoren verfügen über einen robusten Flügelradmechanismus für eine reibungslose, direkte Drehung und bieten einstellbare Winkelanschläge (z. B. 90°, 180°, 270°). Ideal für die Orientierung von Bauteilen, leichte Montage- und Indexierungsaufgaben in automatisierten Systemen. Eine zuverlässige, platzsparende Lösung.

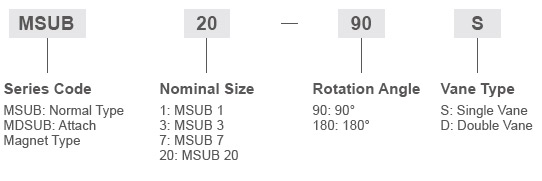

| Modell | MSUB1 | MSUB3 | MSUB7 | MSUB20 | |||||
| Schaufel-Muster | Einzelne Schaufel | ||||||||
| Rotationswinkel | 90°±10° | 180°±10° | 90°±10° | 180°±10° | 90°±10° | 180°±10° | 90°±10° | 180°±10° | |
| Arbeitsmedium | Luft (keine Schmierung) | ||||||||
| Umgebungs- und Flüssigkeitstemperatur | 5~60℃ | ||||||||
| Betriebsdruckbereich (Mpa) | 0.2~0.7 | 0.15~0.7 | 0.15~1.0 | ||||||
| Rotationszeit einstellbarer Bereich (0.5Mpa) | 0.07~0.3s/90° | ||||||||
| Lager | Lager | ||||||||
| Hafengröße | Seite des Körpers | M3x0,5 | M5x0,8 | ||||||
| Präzision der Drehung | Innerhalb von 0,03 mm | ||||||||
| Erlaubnisachse Blei | Radiale Richtung | 20 | 40 | 50 | 60 | ||||
| Axiale Richtung | 15 | 30 | 60 | 80 | |||||
| Moment(N.m) | 0.3 | 0.7 | 0.9 | 2.9 | |||||
