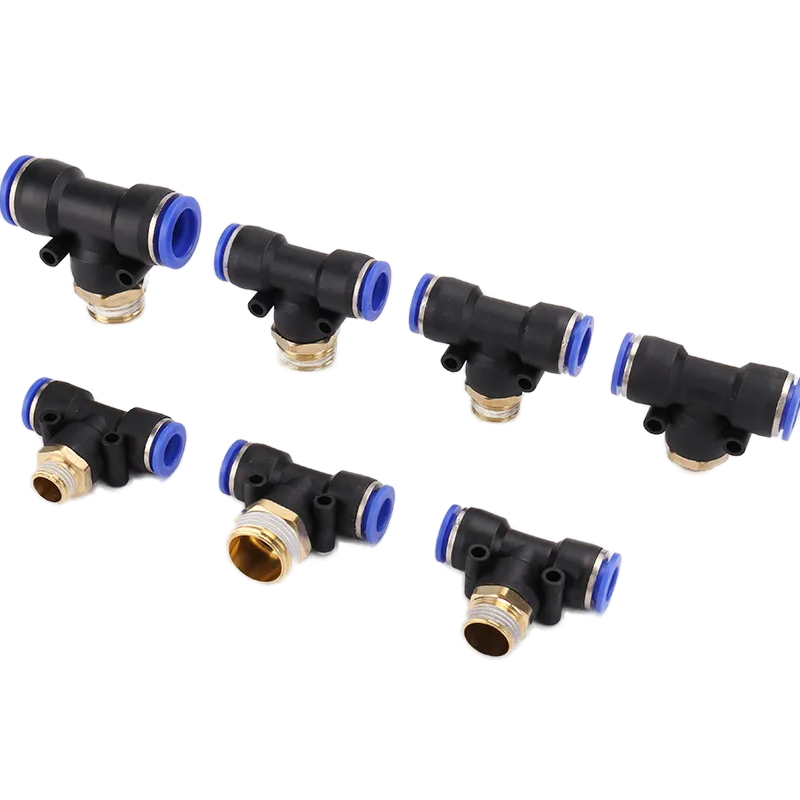

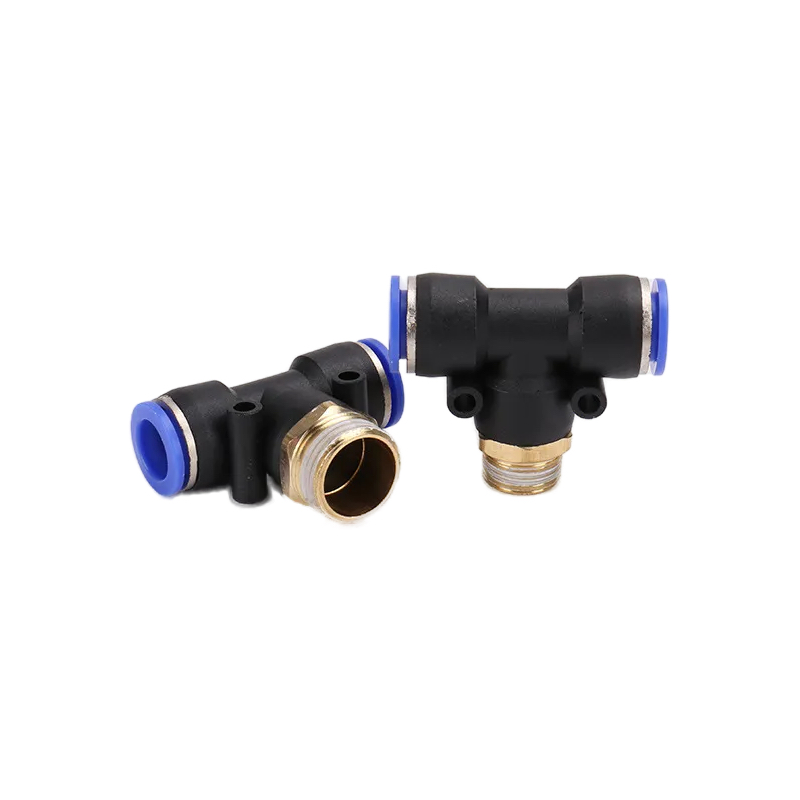

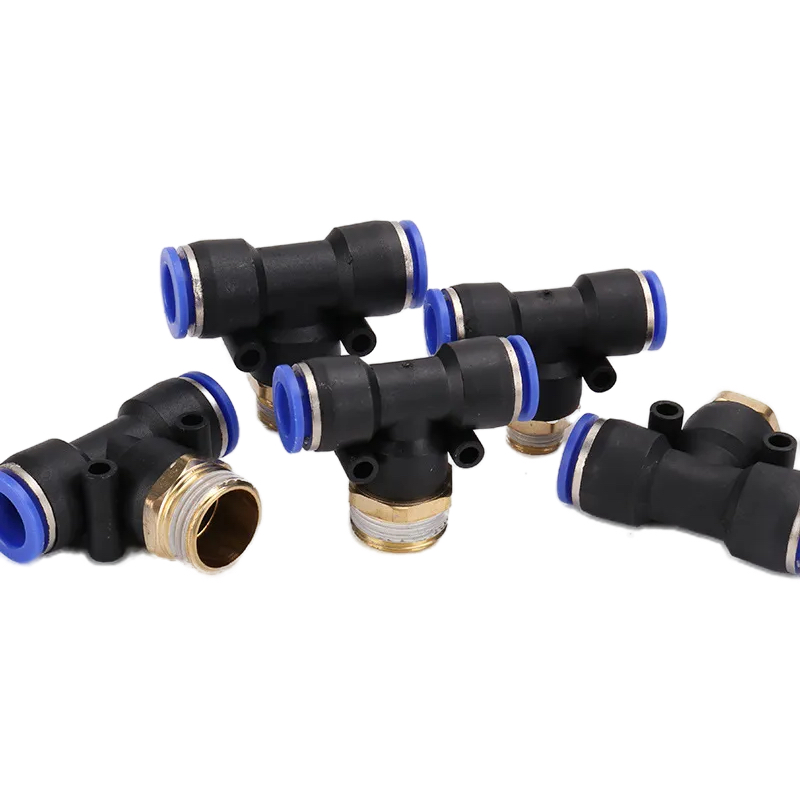

Pneumatische Push-in-T-Stücke der Serie PB (One-Touch-Verbindungen)

Pneumatische Push-in-T-Stücke der Serie PB (One-Touch-Verbindungen)

ermöglichen schnelle und einfache One-Touch-Schlauchverbindungen für abzweigende Luftleitungen. Diese T-Verbinder (Überwurf- oder Gewindetypen) verbinden sicher PU/Nylon-Schläuche (4-16 mm Außendurchmesser) mit verschiedenen Gewindeoptionen (M5-1/2″). Ideal für die Herstellung von T-Verbindungen in pneumatischen Kreisläufen für verschiedene industrielle Automatisierungen. Zuverlässige Abdichtung bis zu 1,0MPa.

Technische Parameter

Parameter	Spezifikation
Flüssigkeit	Luft, Wasser
Max. Druck	1,32Mpa (13,5kgf/cm²)
Normaler Druckbereich	0~0.9Mpa (0~9.2kgf/cm²)
Niederdruckbereich	-99,99~0Mpa (-750~0mmHg)
Betriebstemperatur	0°C ~ 60°C
Anwendbares Rohr	PU/Nylon-Schlauch
Gewindegrößen	1/8″, 1/4″, 3/8″, 1/2″ NPT
Material des Gehäuses	Kunststoff und Kupfer

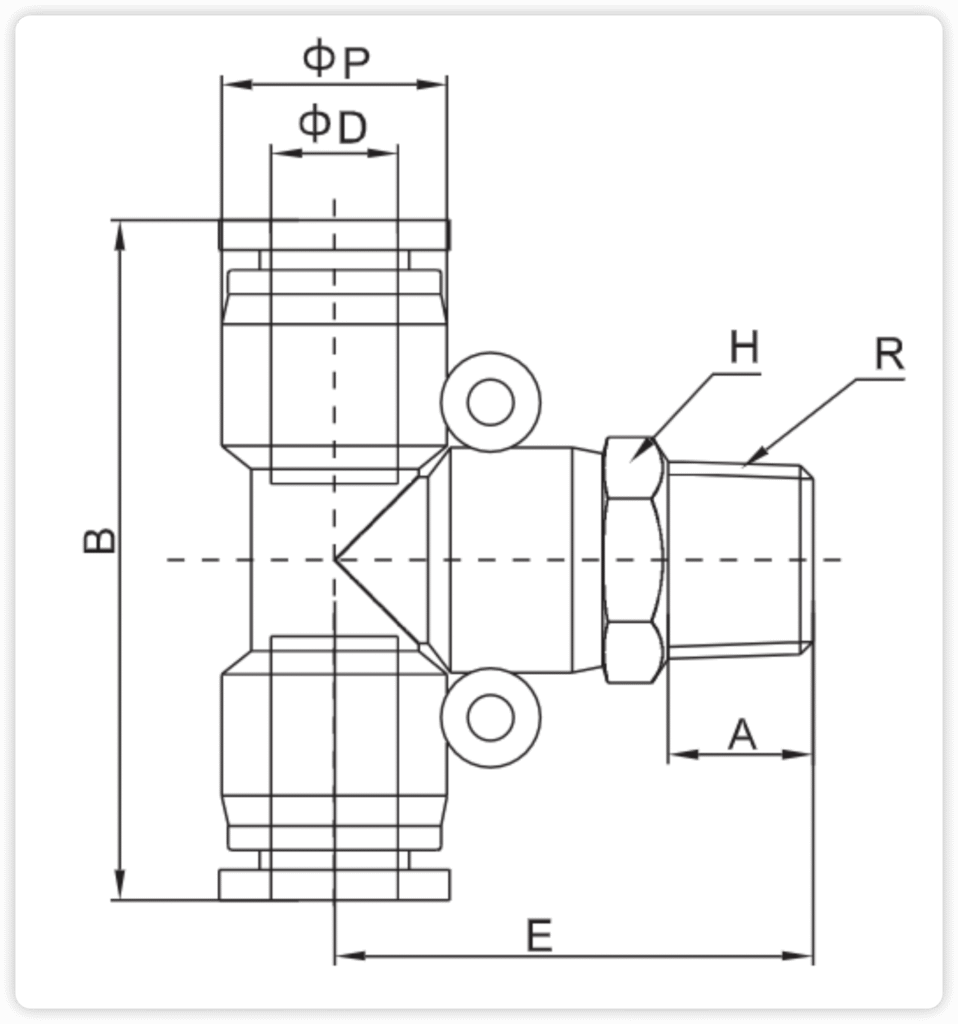

Maßzeichnung

Modell	ΦD	E	B	ΦP	A	R	H
PB04-M5	4	22	36.5	11	4	M5	10
PB04-01		24.5	36.5	11	7	R1/8	10
PB04-02		27.5	36.5	11	9.5	R1/4	14
PB06-M5	6	23	38.5	13.4	4	M5	12
PB06-01		25.5	38.5	13.4	7	R1/8	12
PB06-02		28.5	38.5	13.4	9.5	R1/4	14
PB06-03		29.5	38.5	13.4	10	R3/8	17
PB06-04		34	38.5	13.4	13	R1/2	21
PB08-01	8	28.5	45.5	15	7	R1/8	14
PB08-02		32	45.5	15	9.5	R1/4	14
PB08-03		33	45.5	15	10	R3/8	17
PB08-04		36	45.5	15	13	R1/2	21
PB10-01	10	34	56	18.8	7	R1/8	17
PB10-02		37	56	18.8	9.5	R1/4	17
PB10-03		37.5	56	18.8	10	R3/8	17
PB10-04		41.5	56	18.8	13	R1/2	21
PB12-01	12	36.5	59	21	7	R1/8	21
PB12-02		38.5	59	21	9.5	R1/4	21
PB12-03		39	59	21	10	R3/8	21
PB12-04		42	59	21	13	R1/2	21
PB16-02	16	40.5	63	26	9.5	R1/4	24
PB16-03		41	63	26	10	R3/8	24
PB16-04		44	63	26	13	R1/2	24
