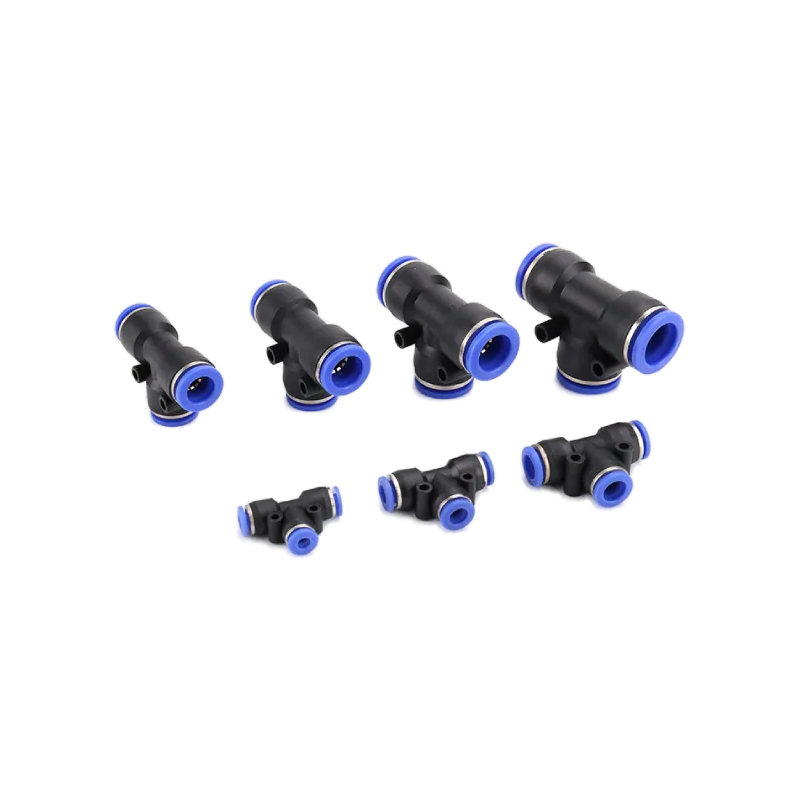

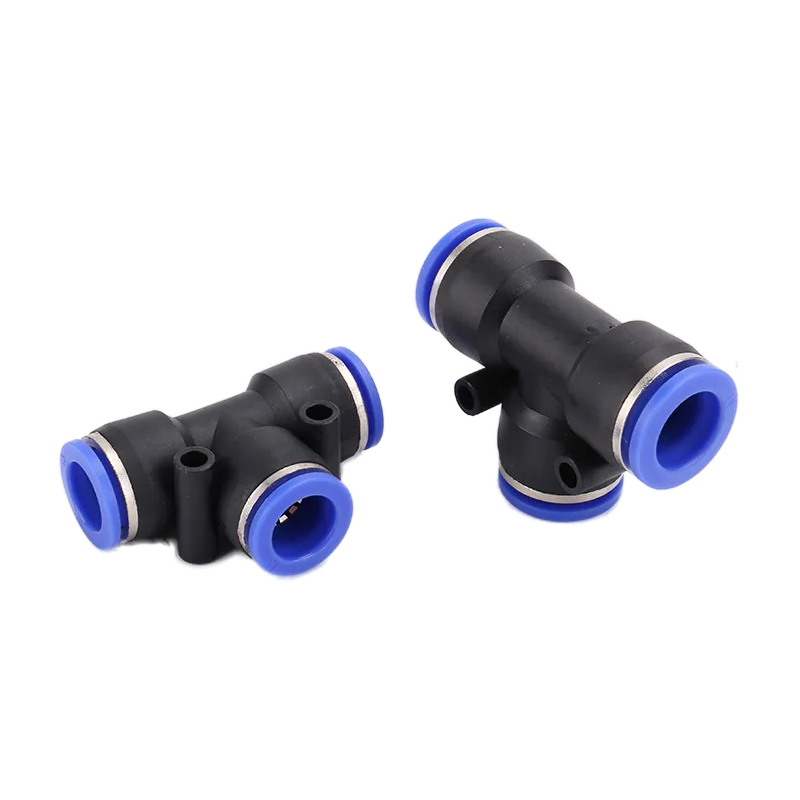

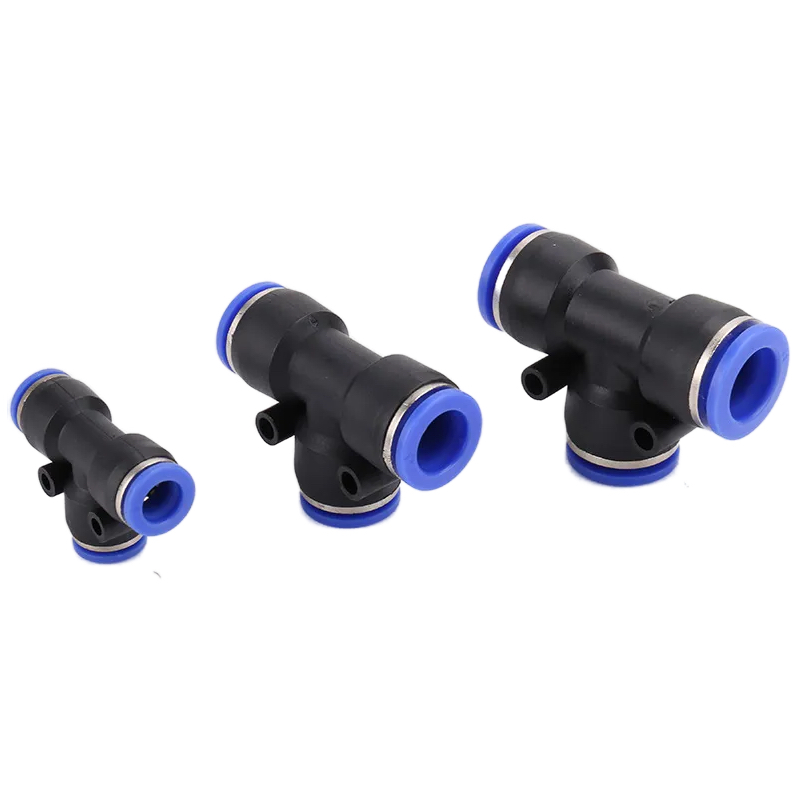

Die pneumatischen T-Stücke der PE-Serie ermöglichen eine schnelle, werkzeuglose Verzweigung von Luftleitungen. Diese One-Touch-Verbinder verbinden sicher drei PU/Nylon-Rohre mit gleichem Durchmesser (z. B. 4-16 mm Außendurchmesser) und bilden eine zuverlässige T-Verzweigung. Sie sind ideal für die vielseitige Verlegung in der industriellen Automatisierung und in pneumatischen Kreisläufen und gewährleisten eine effiziente Verteilung des Luftstroms bei einfacher Push-In-Installation.
| Parameter | Spezifikation |
|---|---|
| Flüssigkeit | Luft, Vakuum |
| Max. Druck | 1,32Mpa (13,5kgf/cm²) |
| Normaler Druckbereich | 0~0.9Mpa (0~9.2kgf/cm²) |
| Niederdruckbereich | -99,99~0Mpa (-750~0mmHg) |
| Betriebstemperatur | 0°C ~ 60°C |
| Rohr-Außenmaße | 4mm, 6mm, 8mm, 10mm, 12mm, 14mm, 16mm |
| Compatible Hoses | PU Hoses, PE Air Pipes, Nylon Pipes |
| Modell | ΦD | B | ΦP | E |
| PE04 | 4 | 36.5 | 11 | 18 |
| PE06 | 6 | 38.5 | 13.4 | 19 |
| PE08 | 8 | 45.5 | 15 | 23 |
| PE10 | 10 | 56 | 18.8 | 28 |
| PE12 | 12 | 58.5 | 21 | 39.5 |
| PE16 | 16 | 63 | 26 | 31 |
Für detaillierte Größeninformationen, Installationsrichtlinien oder um eine Bestellung aufzugeben, wenden Sie sich bitte an unser Kundensupport-Team.
| Modell | ΦD | B | ΦP | E |
| PE04 | 4 | 36.5 | 11 | 18 |
| PE06 | 6 | 38.5 | 13.4 | 19 |
| PE08 | 8 | 45.5 | 15 | 23 |
| PE10 | 10 | 56 | 18.8 | 28 |
| PE12 | 12 | 58.5 | 21 | 39.5 |
| PE16 | 16 | 63 | 26 | 31 |
Für detaillierte Größeninformationen, Installationsrichtlinien oder um eine Bestellung aufzugeben, wenden Sie sich bitte an unser Kundensupport-Team.
