Pneumatische Steckreduzierverschraubungen der Serie PGJ Steckverschraubungen

Pneumatische Steckreduzierer der Serie PGJ | Steckverschraubungen

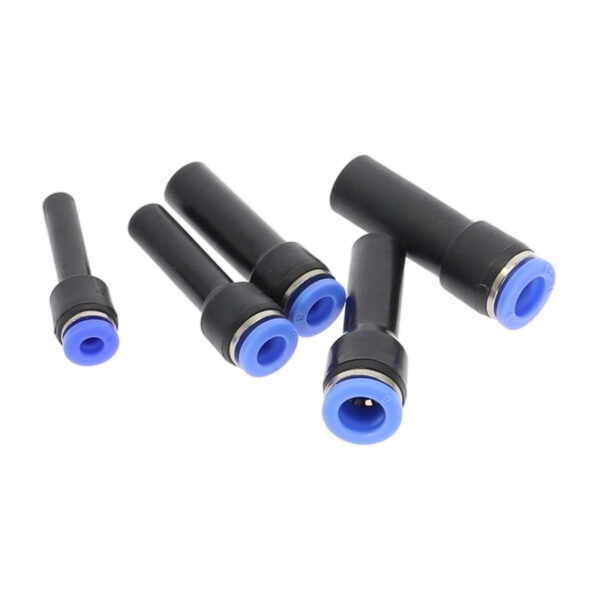

Pneumatische Steckreduzierstücke der Serie PGJ: Reduzieren Sie ganz einfach die Schlauchgrößen in Ihren Druckluftleitungen. Diese One-Touch-Verschraubungen verfügen an einem Ende über einen Schaft (Stopfen) zum Einstecken in größere Push-in-Anschlüsse und eine Push-to-Connect-Spannzange für kleinere Rohre (z. B. 8-mm-Anschluss auf 6-mm-Rohr). Ideal für kompakte Verbindungen und die Anpassung von Komponenten in verschiedenen industriellen Automatisierungs- und Pneumatikkreisen.

Technische Parameter

Merkmal	Spezifikation
Typ	Push-to-Connect-Verschraubung
Flüssigkeitstyp	Luft
Arbeitsdruck	0 bis 150 PSI
Temperaturbereich	32°F bis 140°F (0°C bis 60°C)
Material	Langlebiger Verbundwerkstoff
Kompatible Schläuche	Polyurethan und Nylon
Verfügbare Größen	4mm, 6mm, 8mm, 10mm, 12mm, 16mm

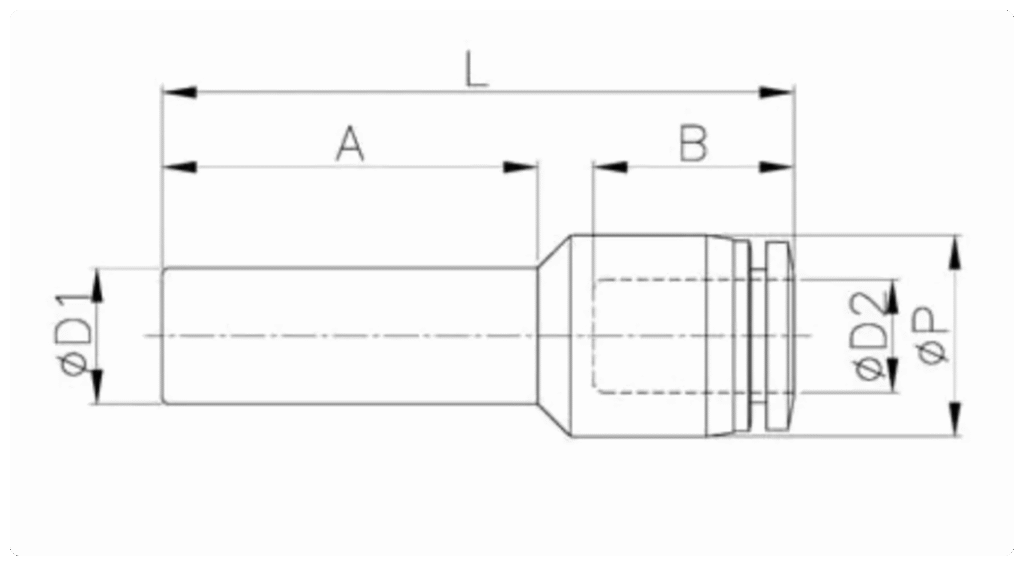

Maßzeichnung

Modell	D1	D2	P	L	A	B
PGJ 06-04	6	4	10.5	37.7	21.8	14.8
PGJ 08-04	8	4	10.5	39.7	24.8	14.8
PGJ 08-06	8	6	12.5	40.0	23.8	16.4
PGJ 10-06	10	6	12.5	44.0	28.8	16.4
PGJ 10-08	10	8	14.8	46.4	27.6	18.3
PGJ 12-06	12	6	12.5	50.0	30.5	16.4
PGJ 12-08	12	8	14.8	50.4	32.6	18.3
PGJ 12-10	12	10	17.5	52.9	31.2	20.2

Für detaillierte Größeninformationen, Installationsrichtlinien oder um eine Bestellung aufzugeben, wenden Sie sich bitte an unser Kundensupport-Team.

Download-Center

Bepto-Push-to-Connect-Verschraubungen.pdf

Maßzeichnung

Modell	D1	D2	P	L	A	B
PGJ 06-04	6	4	10.5	37.7	21.8	14.8
PGJ 08-04	8	4	10.5	39.7	24.8	14.8
PGJ 08-06	8	6	12.5	40.0	23.8	16.4
PGJ 10-06	10	6	12.5	44.0	28.8	16.4
PGJ 10-08	10	8	14.8	46.4	27.6	18.3
PGJ 12-06	12	6	12.5	50.0	30.5	16.4
PGJ 12-08	12	8	14.8	50.4	32.6	18.3
PGJ 12-10	12	10	17.5	52.9	31.2	20.2
