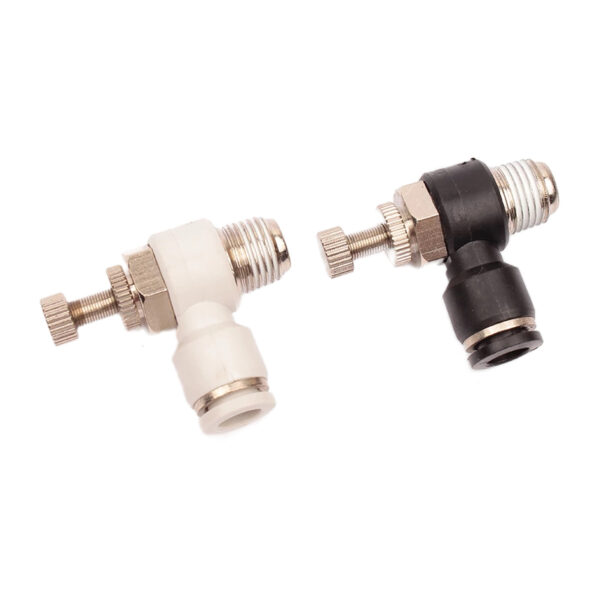

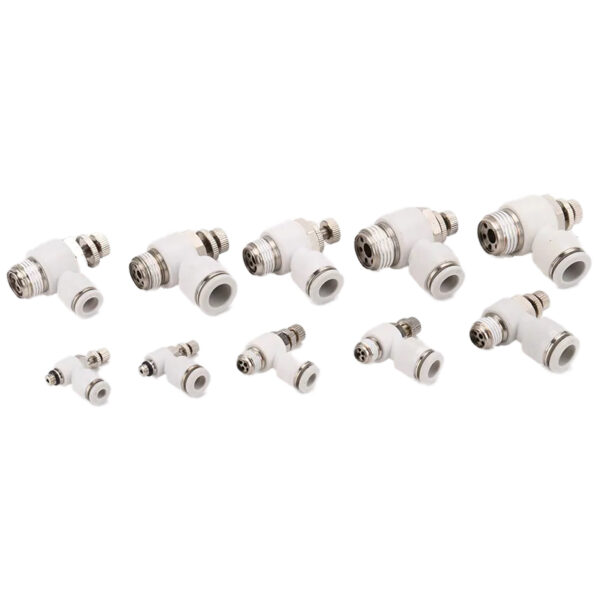

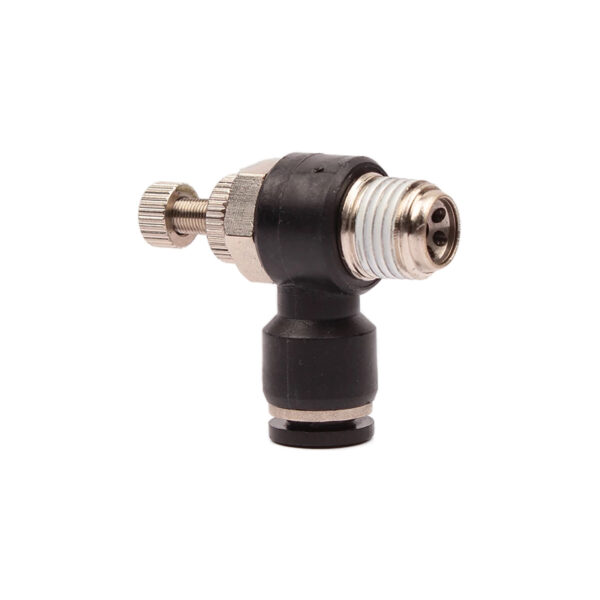

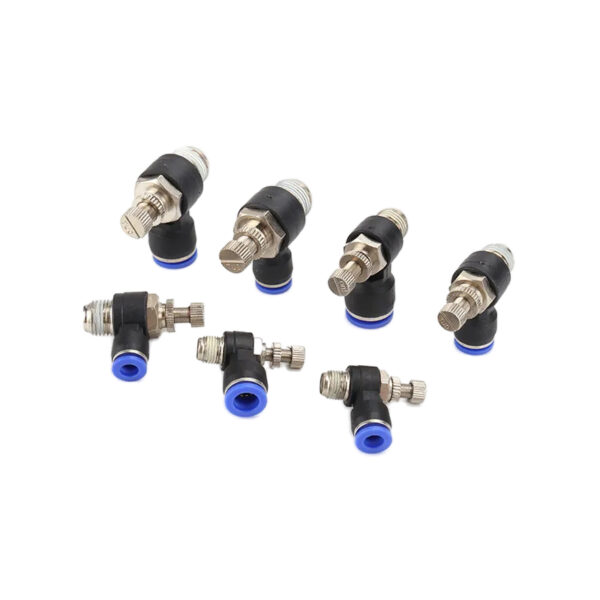

Pneumatische Geschwindigkeitsregler der SL-Serie: ermöglichen eine präzise Luftstromregelung für eine optimale Geschwindigkeit des Pneumatikzylinders. Diese One-Touch-Durchflussregelventile (z. B. 4-12 mm Schlauch auf M5-1/2″-Gewinde) ermöglichen eine Feinabstimmung der Aktuatorbewegung. Sie sind ideal für Ein- und Auslassanwendungen in der industriellen Automatisierung und gewährleisten einen reibungslosen Betrieb und kontrollierte Zykluszeiten. Langlebige Konstruktion.
| Parameter | Spezifikation |
|---|---|
| Flüssigkeit | Luft |
| Max. Druck | 1,32Mpa (13,5kgf/cm²) |
| Normaler Druckbereich | 0~0.9Mpa (0~9.2kgf/cm²) |
| Betriebstemperatur | 0°C ~ 60°C |
| Gewindegrößen | M5, M6, 1/8″, 1/4″, 3/8″, 1/2″ |
| Material des Gehäuses | Messing mit Vernickelung |
| Modell | ΦD | E | B | ΦP | A | G | H |
| SL04-01 | 4 | 22.3 | 37 | 11 | 7.5 | 1/8 | 12 |
| SL04-02 | 24.1 | 44.5 | 11 | 11 | 1/4 | 14 | |
| SL06-01 | 6 | 23.1 | 37 | 13.4 | 7.5 | 1/8 | 12 |
| SL06-02 | 25 | 44.5 | 13.4 | 11 | 1/4 | 14 | |
| SL06-03 | 26.9 | 48 | 13.4 | 12 | 3/8 | 19 | |
| SL06-04 | 29.8 | 52.5 | 13.4 | 13 | 1/2 | 24 | |
| SL08-01 | 8 | 25.6 | 37 | 15 | 7.5 | 1/8 | 12 |
| SL08-02 | 28.5 | 44.5 | 15 | 11 | 1/4 | 14 | |
| SL08-03 | 29.6 | 48 | 15 | 12 | 3/8 | 19 | |
| SL08-04 | 32.5 | 52.5 | 15 | 13 | 1/2 | 24 | |
| SL10-01 | 10 | 30.1 | 37 | 18.8 | 7.5 | 1/8 | 12 |
| SL10-02 | 32.3 | 44.5 | 18.8 | 11 | 1/4 | 14 | |
| SL10-03 | 32.9 | 48 | 18.8 | 12 | 3/8 | 19 | |
| SL10-04 | 35.8 | 52.5 | 18.8 | 13 | 1/2 | 24 | |
| SL12-02 | 12 | 33.5 | 44.5 | 21 | 11 | 1/4 | 14 |
| SL12-03 | 35.6 | 48 | 21 | 12 | 3/8 | 19 | |
| SL12-04 | 36.5 | 52.5 | 21 | 13 | 1/2 | 24 |
| Modell | ΦD | E | B | ΦP | A | G | H |
| SL04-01 | 4 | 22.3 | 37 | 11 | 7.5 | 1/8 | 12 |
| SL04-02 | 24.1 | 44.5 | 11 | 11 | 1/4 | 14 | |
| SL06-01 | 6 | 23.1 | 37 | 13.4 | 7.5 | 1/8 | 12 |
| SL06-02 | 25 | 44.5 | 13.4 | 11 | 1/4 | 14 | |
| SL06-03 | 26.9 | 48 | 13.4 | 12 | 3/8 | 19 | |
| SL06-04 | 29.8 | 52.5 | 13.4 | 13 | 1/2 | 24 | |
| SL08-01 | 8 | 25.6 | 37 | 15 | 7.5 | 1/8 | 12 |
| SL08-02 | 28.5 | 44.5 | 15 | 11 | 1/4 | 14 | |
| SL08-03 | 29.6 | 48 | 15 | 12 | 3/8 | 19 | |
| SL08-04 | 32.5 | 52.5 | 15 | 13 | 1/2 | 24 | |
| SL10-01 | 10 | 30.1 | 37 | 18.8 | 7.5 | 1/8 | 12 |
| SL10-02 | 32.3 | 44.5 | 18.8 | 11 | 1/4 | 14 | |
| SL10-03 | 32.9 | 48 | 18.8 | 12 | 3/8 | 19 | |
| SL10-04 | 35.8 | 52.5 | 18.8 | 13 | 1/2 | 24 | |
| SL12-02 | 12 | 33.5 | 44.5 | 21 | 11 | 1/4 | 14 |
| SL12-03 | 35.6 | 48 | 21 | 12 | 3/8 | 19 | |
| SL12-04 | 36.5 | 52.5 | 21 | 13 | 1/2 | 24 |
