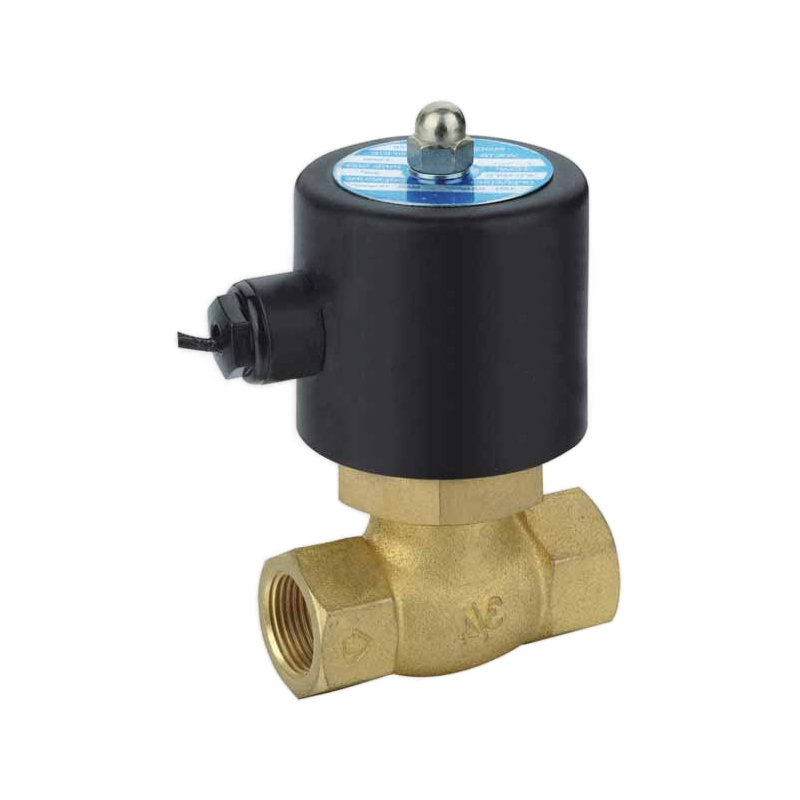

Zuverlässige 2/2-Wege-Regelung (stromlos geschlossen) für Hochtemperaturdampf, -luft und -wasser (bis zu 185°C). Diese robusten vorgesteuerten Ventile, die in Messing oder Edelstahl mit PTFE-Dichtungen erhältlich sind, gewährleisten eine effiziente Leistung in anspruchsvollen industriellen Anwendungen (G3/8″-G2″-Anschlüsse). Ideal für Dampfleitungen, Heizungssysteme und Prozesssteuerung.
| Modell | 2L170-10 | 2L170-15 | 2L170-20 | 2L200-25 | 2L300-35 | 2L300-40 | 2L500-50 |
| Arbeitsmedium | Luft, Wasser, Dampf | ||||||
| Bewegungsmuster | Leitfaden Typ | ||||||
| Typ | Normal schließen Typ | ||||||
| Öffnung der Durchflussmenge (mm) | 17 | 22 | 30 | 50 | |||
| CV-Wert | 4.8 | 12 | 20 | 48 | |||
| Port Größe | G3/8″ | G1/2″ | G3/4″ | G1″ | G11/4″ | G11/2″ | G2″ |
| Betrieb Flüssigkeitsviskosität | 20 CST(Unten) | ||||||
| Arbeitsdruck | Luft, Wasser, Dampf: 0,1～1,5MPa | ||||||
| Maximaler Druckwiderstand | 2,25MPa | ||||||
| Betriebstemperaturbereich | -5～+180℃ | ||||||
| Spannungsbereich | ±10% | ||||||
| Material des Körpers | Messing | ||||||
| Material des Wellendichtrings | PTFE | ||||||
| Modell | A | B | C | D | K |
| 2L170-10 | 125 | 38 | 146 | 76 | G3/8″ |
| 2L170-15 | 125 | 42 | 146 | 81 | G1/2″ |
| 2L170-20 | 125 | 47 | 146 | 84 | G3/4″ |
| 2L200-25 | 136 | 54 | 162 | 91.5 | G1″ |
| 2L300-35 | 148 | 76 | 185 | 111 | G11/4″ |
| 2L300-40 | 148 | 76 | 185 | 111 | G11/2″ |
| 2L500-50 | 176 | 88 | 223 | 164 | G2″ |
| NO | Name |
| 1 | Körper des Wertes |
| 2 | Montage des Kolbens |
| 3 | Federung Abstandshalter |
| 4 | Abnutzungsstreifen |
| 5 | Frühling |
| 6 | Nuss |
| 7 | O-Ring |
| 8 | Montage des Eisenkerns |
| 9 | Magnetische Platte |
| 10 | Dichtung |
| 11 | Busch |
| 12 | Montage des Eisenkerns |
| 13 | Montage der Spule |
| 14 | Busch |
| 15 | Dichtung |
| 16 | Magnetische Platte |
| 17 | Kabelschlösser |
| 18 | Eisenabdeckung |
| 19 | Namensschild |
| 20 | Dichtung |
| 21 | Mutter des Kopfdeckels |
| Modell | A | B | C | D | K |
| 2L170-10 | 125 | 38 | 146 | 76 | G3/8″ |
| 2L170-15 | 125 | 42 | 146 | 81 | G1/2″ |
| 2L170-20 | 125 | 47 | 146 | 84 | G3/4″ |
| 2L200-25 | 136 | 54 | 162 | 91.5 | G1″ |
| 2L300-35 | 148 | 76 | 185 | 111 | G11/4″ |
| 2L300-40 | 148 | 76 | 185 | 111 | G11/2″ |
| 2L500-50 | 176 | 88 | 223 | 164 | G2″ |
| NO | Name |
| 1 | Körper des Wertes |
| 2 | Montage des Kolbens |
| 3 | Federung Abstandshalter |
| 4 | Abnutzungsstreifen |
| 5 | Frühling |
| 6 | Nuss |
| 7 | O-Ring |
| 8 | Montage des Eisenkerns |
| 9 | Magnetische Platte |
| 10 | Dichtung |
| 11 | Busch |
| 12 | Montage des Eisenkerns |
| 13 | Montage der Spule |
| 14 | Busch |
| 15 | Dichtung |
| 16 | Magnetische Platte |
| 17 | Kabelschlösser |
| 18 | Eisenabdeckung |
| 19 | Namensschild |
| 20 | Dichtung |
| 21 | Mutter des Kopfdeckels |
