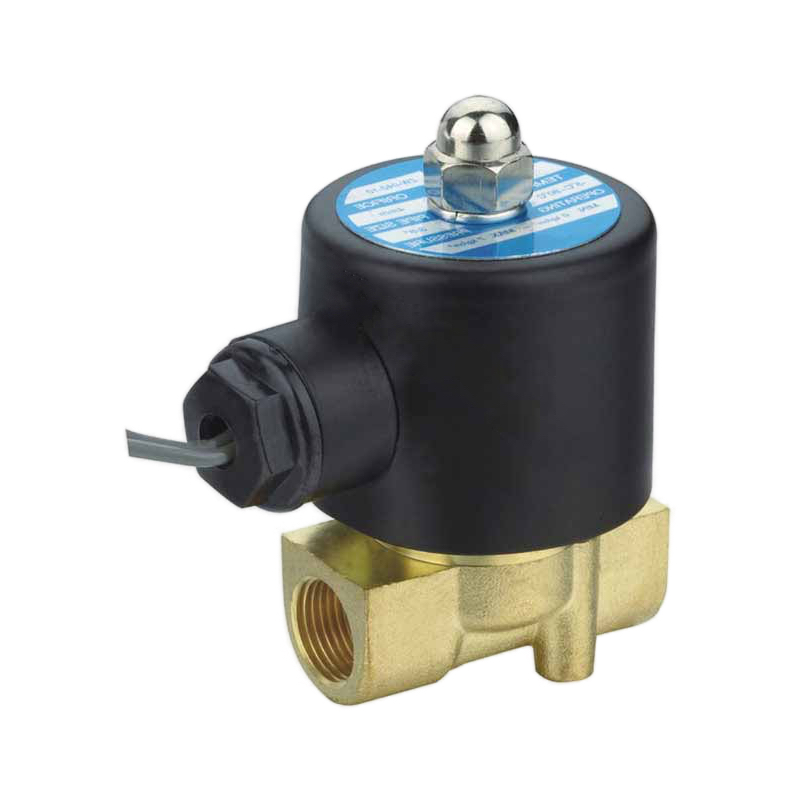

kompakte 2/2-Wege-Schließventile für Luft, Wasser, Öl und Gas. Mit einer kleinen Öffnung (z. B. 1,2 - 4 mm) für präzisen Durchfluss arbeiten diese Ventile mit Messinggehäuse ab Null Druck. Ideal für allgemeine Auf/Zu-Anwendungen, Vorsteuerungen oder Systeme, die ein schnelles Ansprechen bei niedrigen Durchflussraten erfordern (G1/8″-G3/8″-Anschlüsse).
| Modell | 2W025-06 | 2W025-08 | 2W040-10 | 2WH012-06 | 2WH012-08 | 2WH020-10 |
| Arbeitsmedium | Luft, Wasser, Öl, Gas | |||||
| Bewegungsmuster | Direktantrieb Typ | |||||
| Typ | Normal schließen Typ | |||||
| Öffnung der Durchflussmenge (mm) | 2.5 | 4 | 1.2 | 2 | ||
| CV-Wert | 0.23 | 0.60 | 0.05 | 0.15 | ||
| Gelenk Rohr Bohrung | 1/8″ | 1/4″ | 3/8″ | 1/8″ | 1/4″ | 3/8″ |
| Betrieb Flüssigkeitsviskosität | 20 CST(Unten) | |||||
| Arbeitsdruck MPa | Luft, Wasser, Öl, Gas: 0~0,7 | Luft, Wasser, Öl: 0~2.0 | ||||
| Max. Druckbeständigkeit MPa | 1.0 | 3.5 | ||||
| Betriebstemperatur ℃ | -5 ~ 80℃ | |||||
| Spannungsbereich | ±10% | |||||
| Material des Körpers | Messing | |||||
| Material des Wellendichtrings | NBR, EPDM oder VITON | |||||

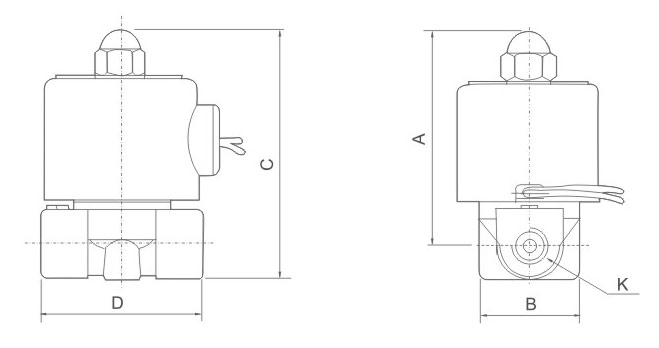

| Symbol/Modell | A | B | C | D | K(PT) |
| 2W025-06 | 66 | 30.3 | 75 | 41.5 | 1/8″ |
| 2W025-08 | 66 | 30.3 | 75 | 41.5 | 1/4″ |
| 2W040-10 | 74 | 32.3 | 85.5 | 53 | 3/8″ |
| 2WH012-06 | 66 | 30.3 | 75 | 40.5 | 1/8″ |
| 2WH012-08 | 66 | 30.3 | 75 | 40.5 | 1/4″ |
| 2WH020-10 | 74 | 32.3 | 85.5 | 53 | 3/8″ |
| NO | |
| 1 | Körper des Ventils |
| 2 | O-Ring |
| 3 | Montage des Eisenkerns |
| 4 | Montage des Eisenkerns |
| 5 | Magnetische Platte |
| 6 | Frühling |
| 7 | Montage der Spule |
| 8 | Eisenabdeckung |
| 9 | Kabelschlösser |
| 10 | Namensschild |
| 11 | Dichtung |
| 12 | Mutter des Kopfdeckels |
| Symbol/Modell | A | B | C | D | K(PT) |
| 2W025-06 | 66 | 30.3 | 75 | 41.5 | 1/8″ |
| 2W025-08 | 66 | 30.3 | 75 | 41.5 | 1/4″ |
| 2W040-10 | 74 | 32.3 | 85.5 | 53 | 3/8″ |
| 2WH012-06 | 66 | 30.3 | 75 | 40.5 | 1/8″ |
| 2WH012-08 | 66 | 30.3 | 75 | 40.5 | 1/4″ |
| 2WH020-10 | 74 | 32.3 | 85.5 | 53 | 3/8″ |
| NO | |
| 1 | Körper des Ventils |
| 2 | O-Ring |
| 3 | Montage des Eisenkerns |
| 4 | Montage des Eisenkerns |
| 5 | Magnetische Platte |
| 6 | Frühling |
| 7 | Montage der Spule |
| 8 | Eisenabdeckung |
| 9 | Kabelschlösser |
| 10 | Namensschild |
| 11 | Dichtung |
| 12 | Mutter des Kopfdeckels |
