Pneumatisches mechanisches Regelventil der Serie MSV

Pneumatisches mechanisches Regelventil der Serie MSV

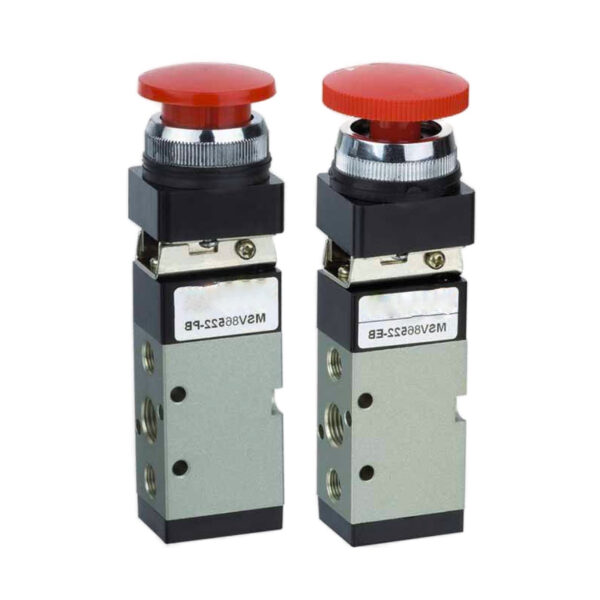

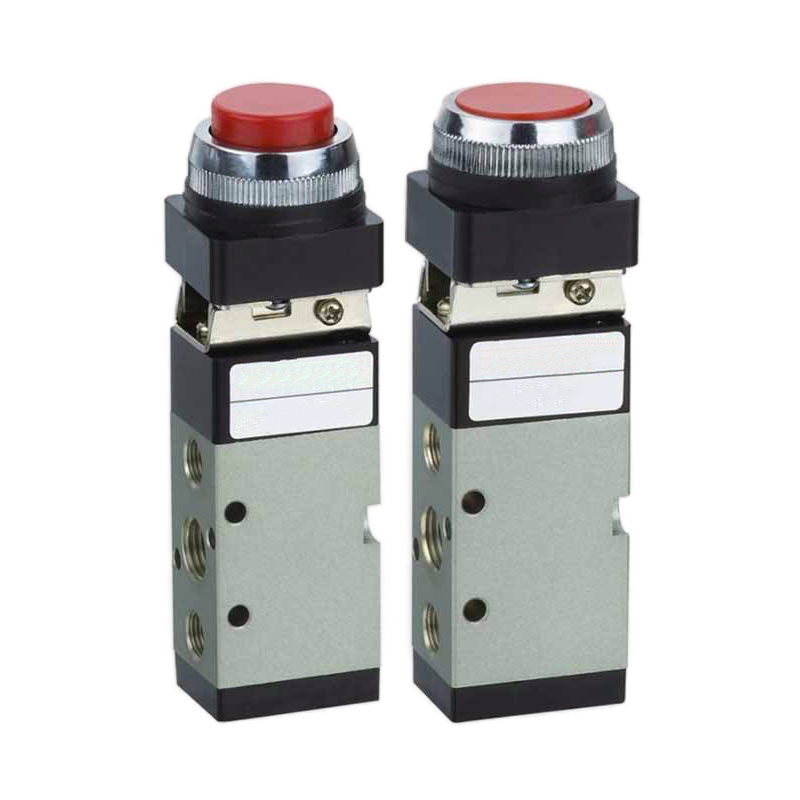

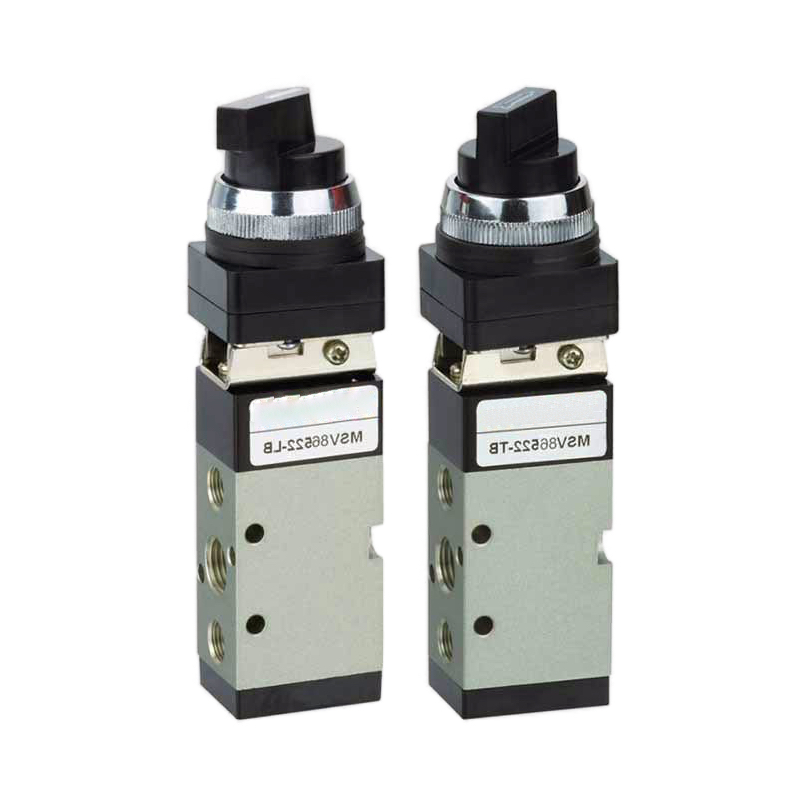

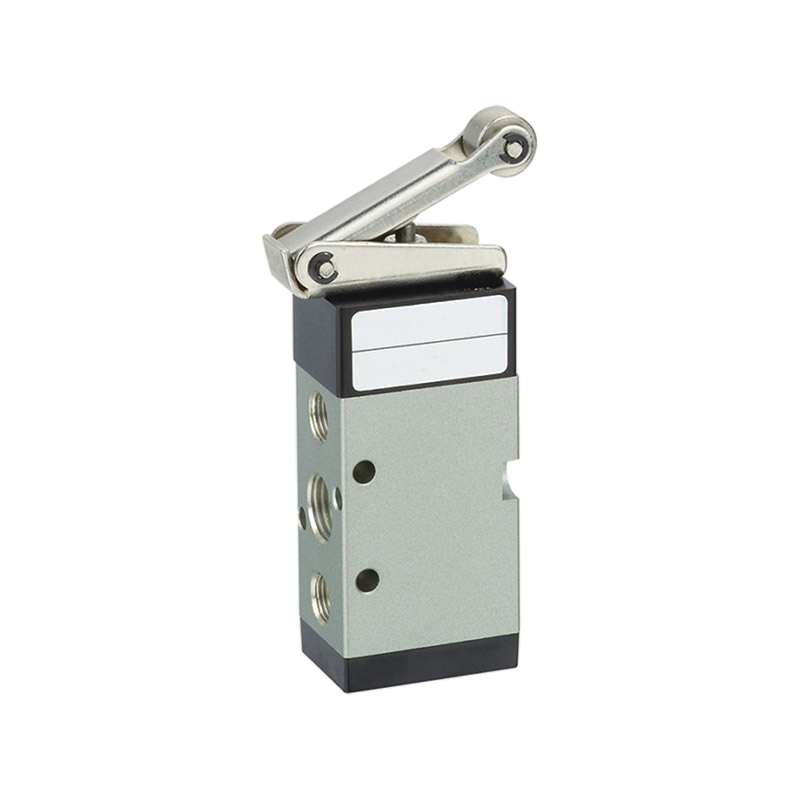

Zuverlässige Richtungssteuerung für Ihre Luftsysteme. Diese robusten Ventile bieten verschiedene Betätigungsarten (Druckknopf, Hebel, Rolle usw.) in 3/2- und 5/2-Wege-Konfigurationen. Ideal für manuelle Übersteuerungen, Grenzwertschaltungen oder einfache logische Steuerungen in der industriellen Automatisierung. Sie bieten eine dauerhafte, nicht-elektrische Betätigung für verschiedene pneumatische Anwendungen.

Technische Parameter

Modell	MSV86321	MSV86522	MSV98322
Arbeitsmedium	40 Mikron gefilterte Luft
Position und Weg Nr.	Zwei Positionen Drei-Wege	Zwei Positionen Fünffach	Zwei Positionen Drei-Wege
Effektivschnittfläche	12mm 2(CV=0.67)	16mm 2(CV=0.89)	16mm 2(CV=0.89)
Port Größe	G1/8″	G1/4″	G1/4″
Druck Bereich	0~0.8Mpa
Temperaturbereich	0~60℃

Maßzeichnung

Serie	Symbol/Modell	PP	PPL	LB	TB	EB	PB	R
MSV86522	A	114	119	133	136.5	134	131	107.5
MSV86522	B	39.5	24.5	26.5	36.5	39.5	37.5	42.5
MSV98322	A	106	111	125	129.5	126	123	99.5
MSV98322	B	39.5	24.5	26.5	36.5	39.5	37.5	42.5
MSV86321	A	66	71	85	88.5	86	83	59.5
MSV86321	B	39.5	24.5	26.5	36.5	39.5	37.5	42.5
