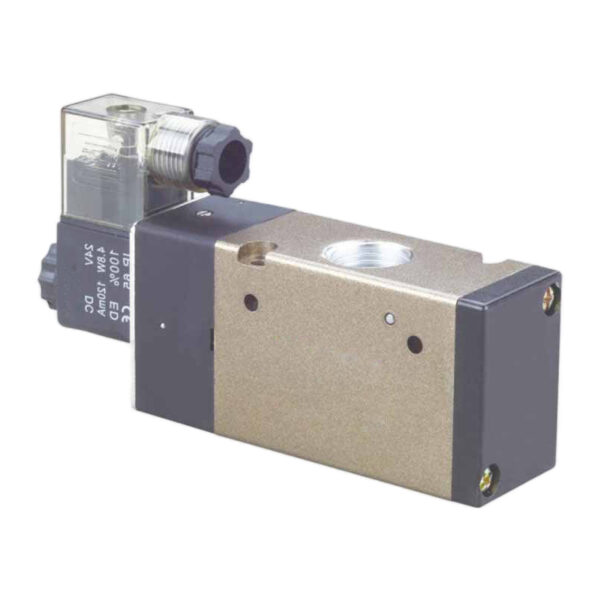

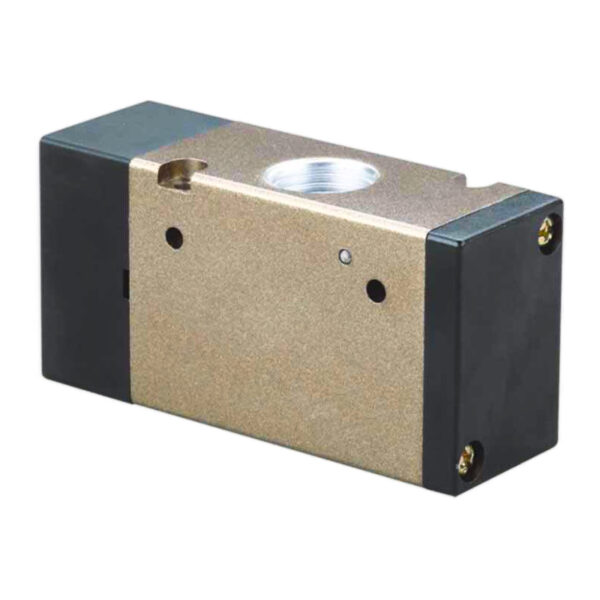

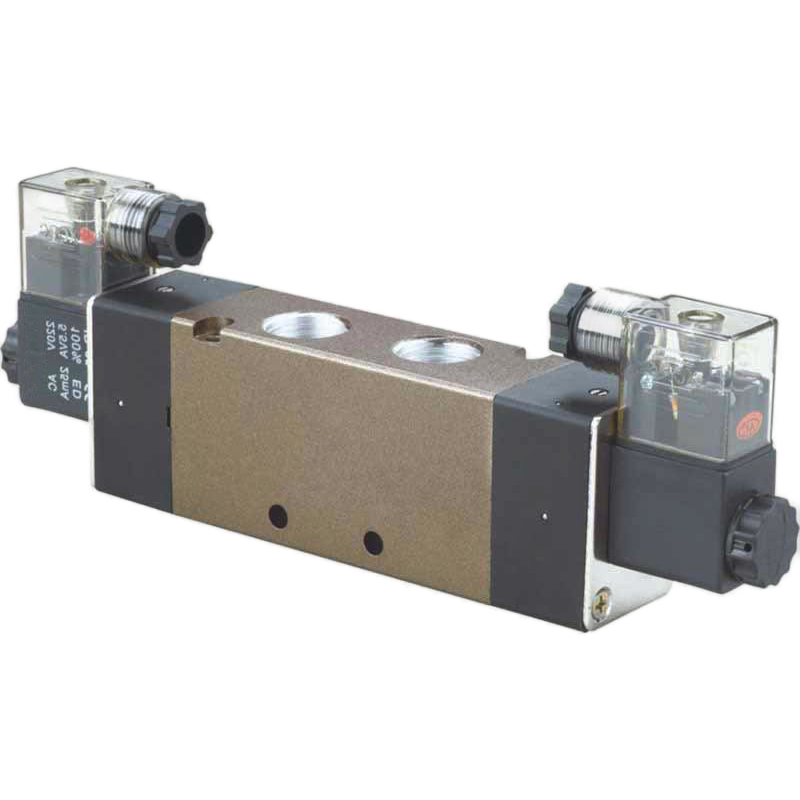

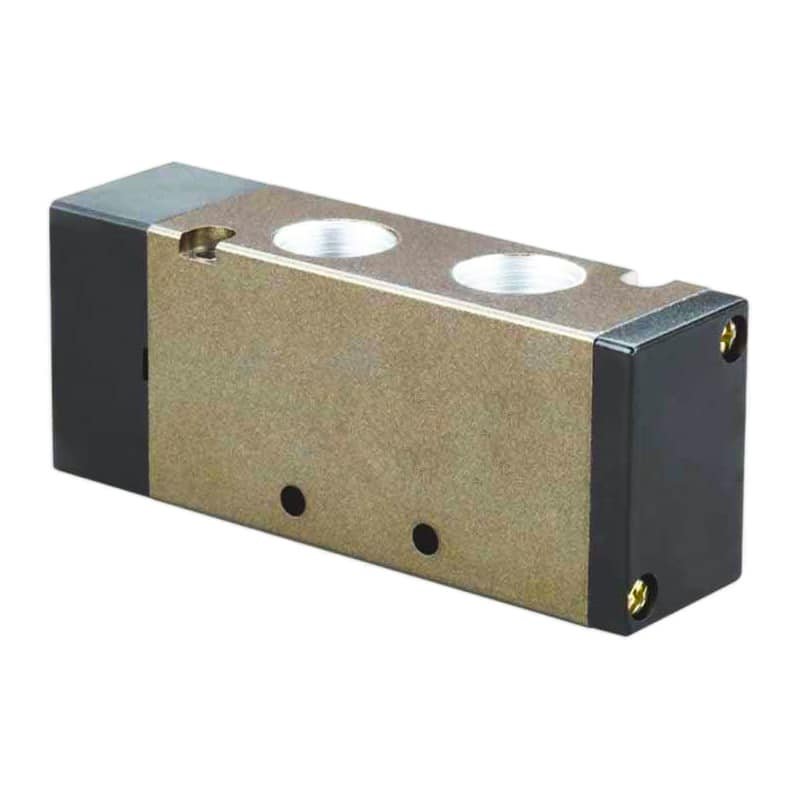

Unsere pneumatischen Wegeventile der Serie 400 (z. B. 4V400, 3A400) eignen sich für Anwendungen mit hohem Durchfluss. Mit elektromagnetischer oder luftgesteuerter Betätigung und typischerweise 1/2″-Anschluss bieten diese robusten Ventile (üblicherweise 3/2-, 5/2- oder 5/3-Wege) eine präzise Luftstromsteuerung für größere Pneumatikzylinder und Aktuatoren in anspruchsvollen industriellen Automatisierungsanlagen und Maschinen.
| Modell | 4V410-15 | 4V420-15 | 4V430C-15 | 4V430E-15 | 4V430P-15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4A410-15 | 4A420-15 | 4A430C-15 | 4A430E-15 | 4A430P-15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Position und Weg NO. | Zwei-Position Fünf-Wege | Dreistellig Fünfstellig | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Effektive Querschnittsfläche | 50mm²(CV=2.79) | 30mm²(CV=1.68) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

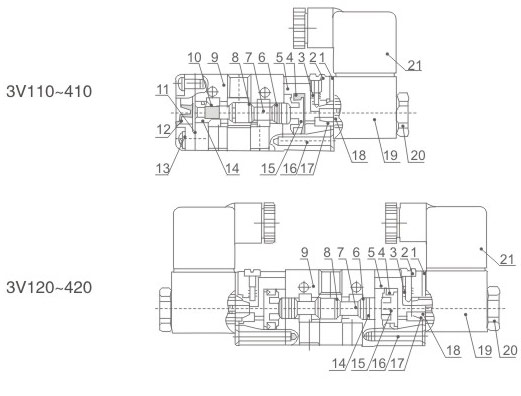

| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Anschluss | 4 | Aktiv Amateure | 7 | Körper | 10 | Schraube | 13 | O-Ring | 16 | Frühling | 19 | Frühling |
| 2 | Nuss | 5 | Stahlteil | 8 | Tragen von | 11 | Frühling | 14 | Spule | 17 | Stift | 20 | Seitliche Abdeckung |
| 3 | Spule | 6 | Kolben | 9 | Endkappe | 12 | Dichtungsring | 15 | O-Ring | 18 | Federsitz | 21 | Federsitz |

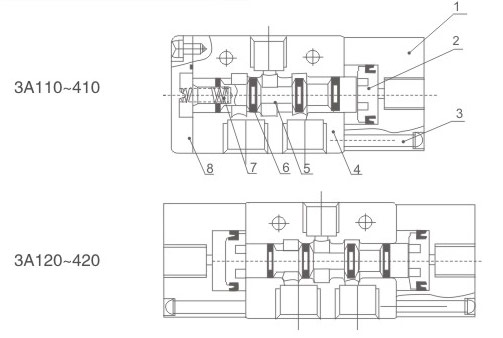

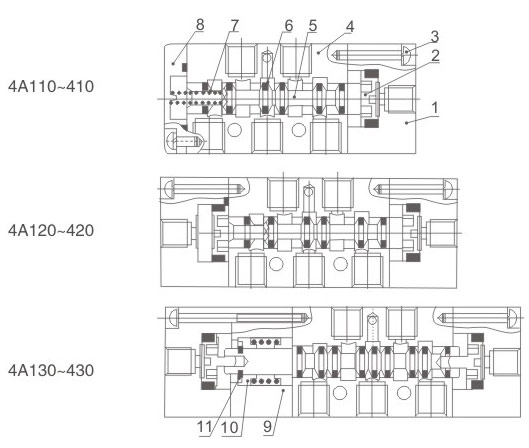

| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Abdeckung der Luftregulierung | 4 | Ventilkörper | 7 | Frühling | 10 | Federsitz |
| 2 | Kolben | 5 | Spule | 8 | Hintere Abdeckung | 11 | C-Typ-Schnalle |
| 3 | Schraube | 6 | O-Ring | 9 | Rücksitz |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Waschmaschine | 4 | O-Ring | 7 | Spule | 10 | Frühling | 13 | Schraube | 16 | Schraube | 19 | Spule |
| 2 | Stift | 5 | Körper | 8 | O-Ring | 11 | Siegel | 14 | Tragen von | 17 | O-Ring | 20 | Nuss |
| 3 | Frühling | 6 | O-Ring | 9 | Körper | 12 | Endkappe | 15 | Kolben | 18 | Aktiv Amateure | 21 | Anschluss |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Abdeckung der Luftregulierung | 4 | Ventilkörper | 7 | Frühling |
| 2 | Kolben | 5 | Spule | 8 | Hintere Abdeckung |
| 3 | Schraube | 6 | O-Ring |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Anschluss | 4 | Aktiv Amateure | 7 | Körper | 10 | Schraube | 13 | O-Ring | 16 | Frühling | 19 | Frühling |
| 2 | Nuss | 5 | Stahlteil | 8 | Tragen von | 11 | Frühling | 14 | Spule | 17 | Stift | 20 | Seitliche Abdeckung |
| 3 | Spule | 6 | Kolben | 9 | Endkappe | 12 | Dichtungsring | 15 | O-Ring | 18 | Federsitz | 21 | Federsitz |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Abdeckung der Luftregulierung | 4 | Ventilkörper | 7 | Frühling | 10 | Federsitz |
| 2 | Kolben | 5 | Spule | 8 | Hintere Abdeckung | 11 | C-Typ-Schnalle |
| 3 | Schraube | 6 | O-Ring | 9 | Rücksitz |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Waschmaschine | 4 | O-Ring | 7 | Spule | 10 | Frühling | 13 | Schraube | 16 | Schraube | 19 | Spule |
| 2 | Stift | 5 | Körper | 8 | O-Ring | 11 | Siegel | 14 | Tragen von | 17 | O-Ring | 20 | Nuss |
| 3 | Frühling | 6 | O-Ring | 9 | Körper | 12 | Endkappe | 15 | Kolben | 18 | Aktiv Amateure | 21 | Anschluss |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Abdeckung der Luftregulierung | 4 | Ventilkörper | 7 | Frühling |
| 2 | Kolben | 5 | Spule | 8 | Hintere Abdeckung |
| 3 | Schraube | 6 | O-Ring |
