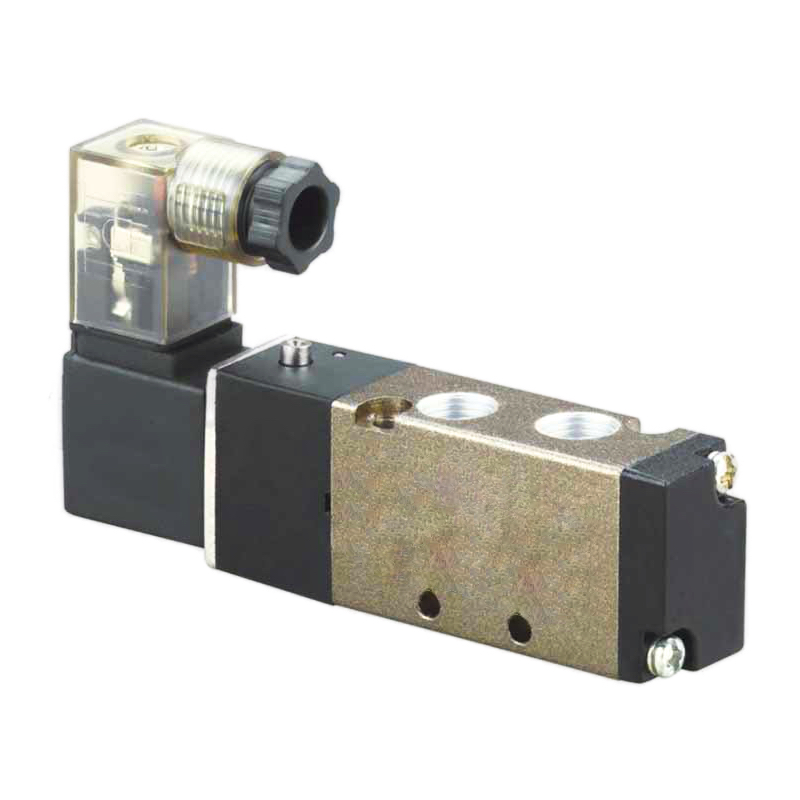

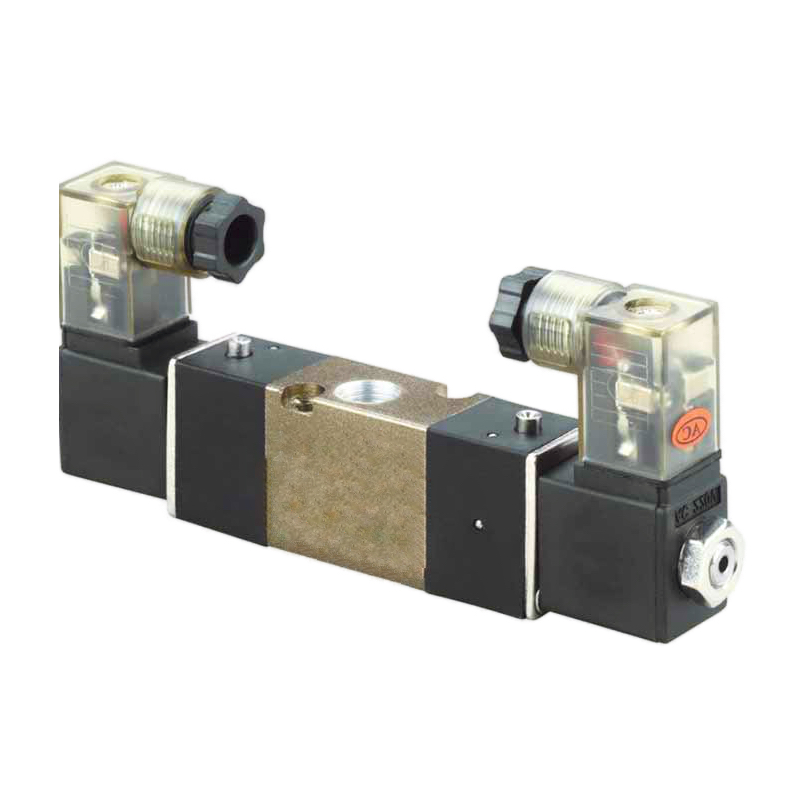

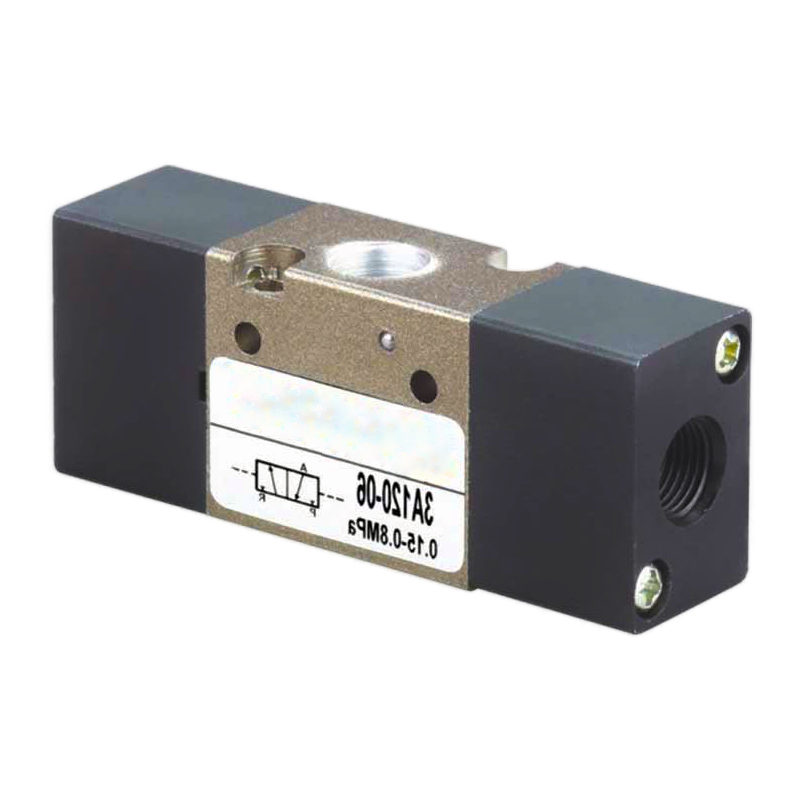

Entdecken Sie unsere pneumatischen Wegeventile der Serie 100 (z. B. 4V100, 3V100, 4A100, 3A100), die als Magnetventile oder luftgesteuerte Ventile erhältlich sind. Diese kompakten Ventile mit 1/8″-Anschluss (typischerweise 3/2-, 5/2- oder 5/3-Wege) steuern präzise den Luftstrom für Zylinder und Aktuatoren in verschiedenen industriellen Automatisierungsaufgaben. Sie bieten zuverlässige Leistung und vielseitige Steuerungsoptionen für Ihre Maschinen.

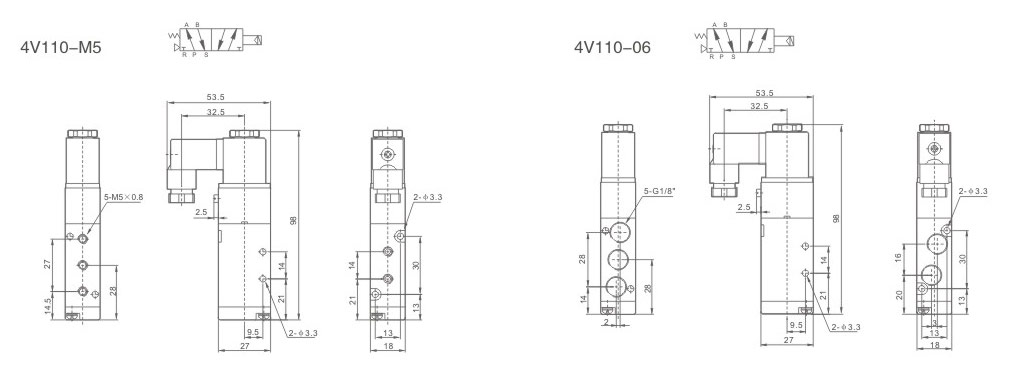

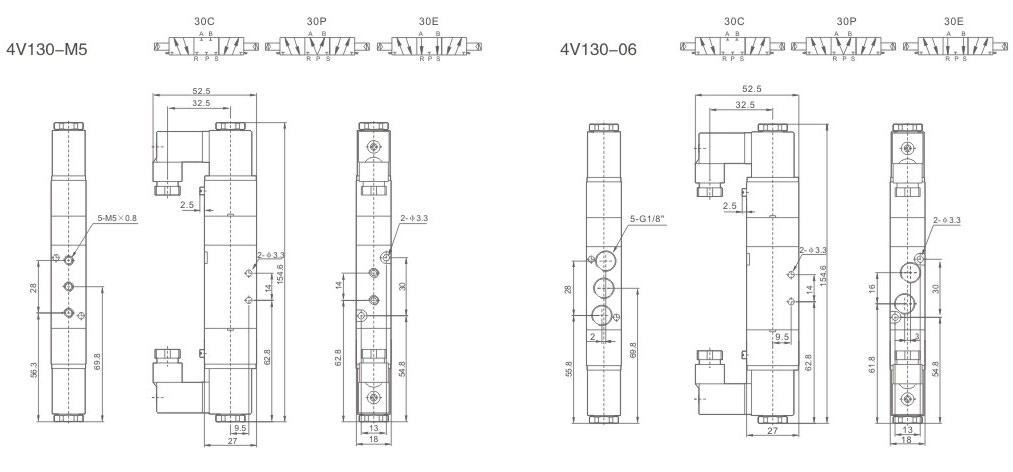

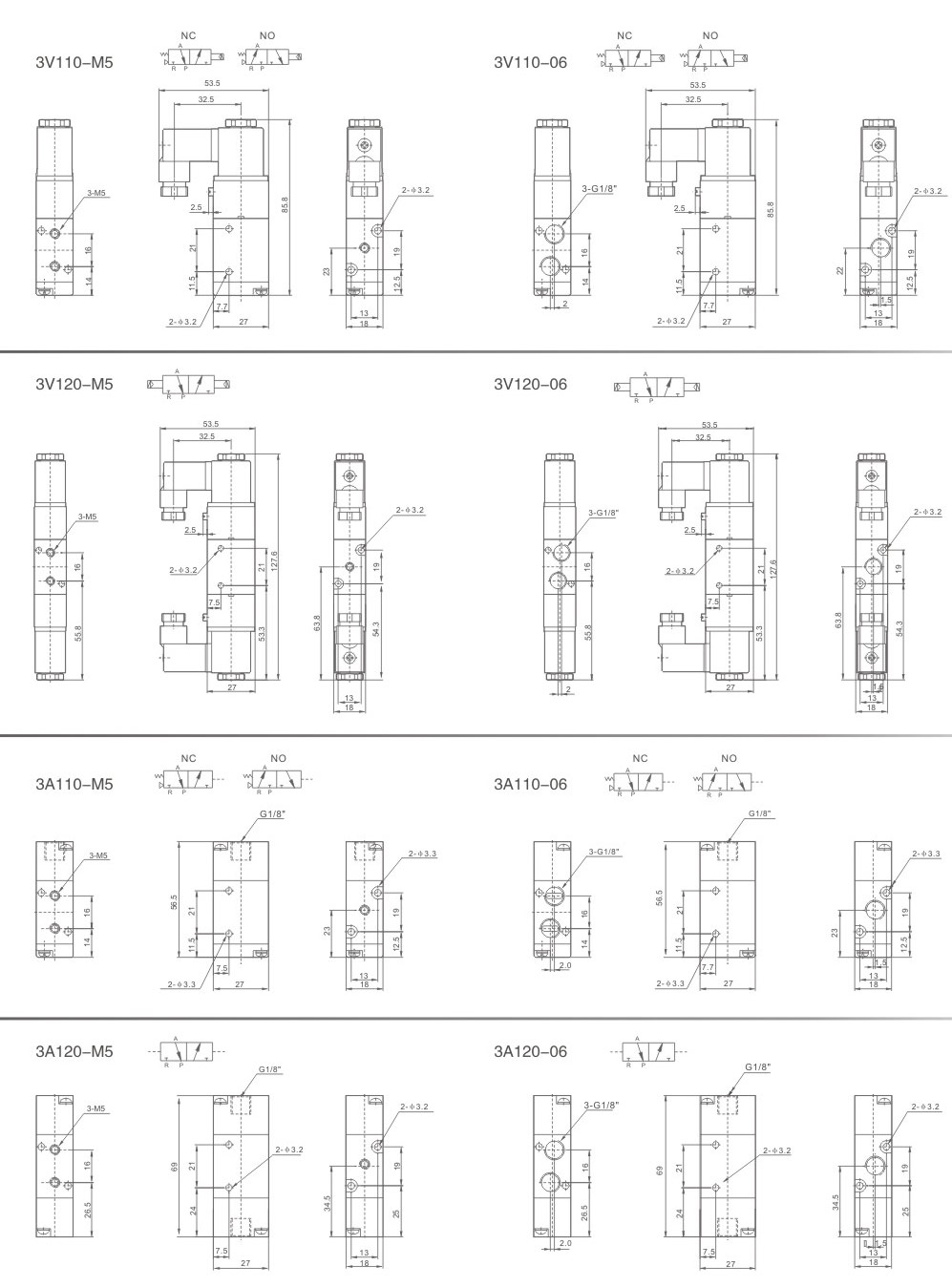

| Modell | 4V110-M5 | 4V120-M5 | 4V130C-M5 | 4V130E-M5 | 4V130P-M5 | 4V110-06 | 4V120-06 | 4V130C-06 | 4V130E-06 | 4V130P-06 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

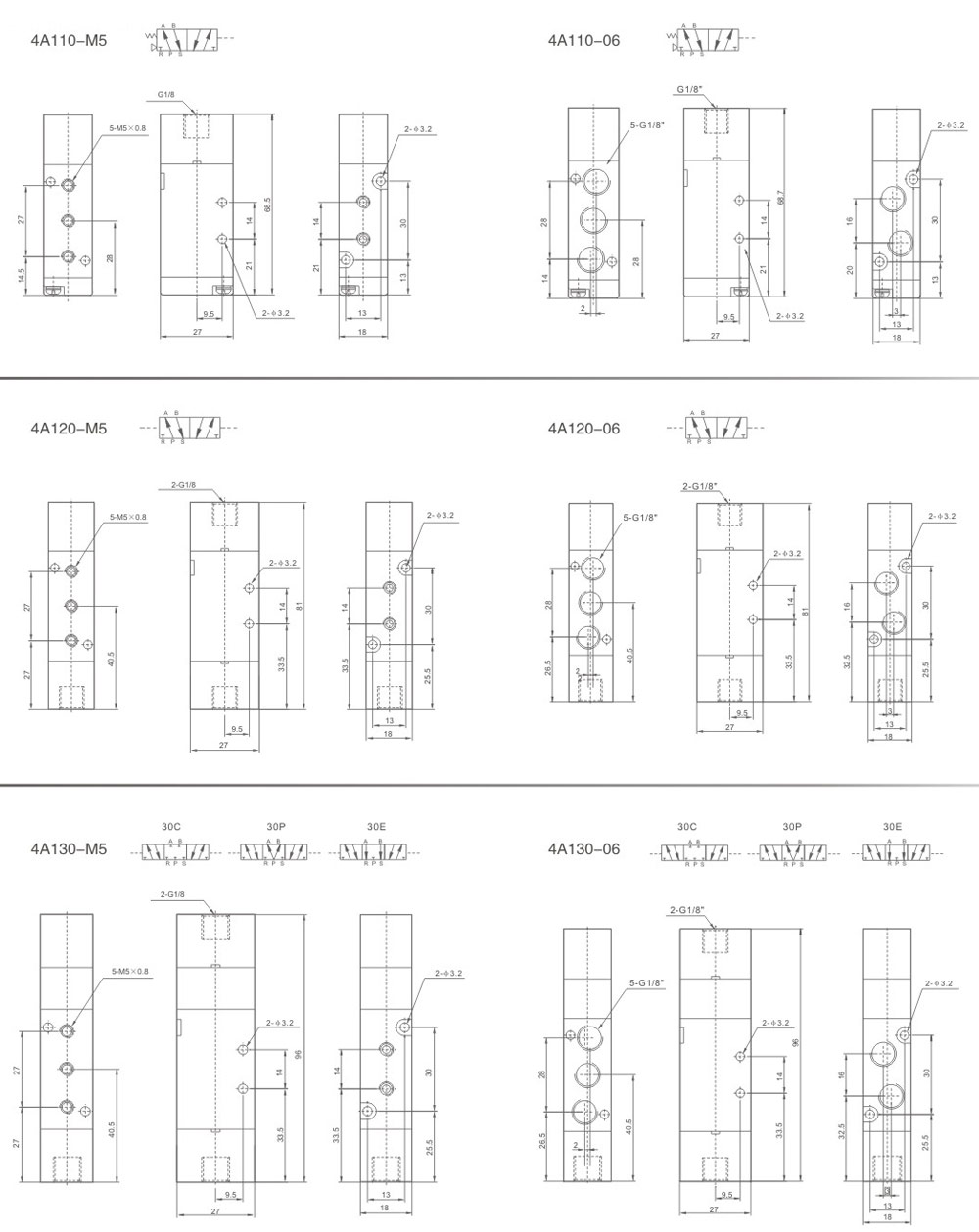

| 4A110-M5 | 4A120-M5 | 4A130C-M5 | 4A130E-M5 | 4A130P-M5 | 4A110-06 | 4A120-06 | 4A130C-06 | 4A130E-06 | 4A130P-06 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Position und Weg NO. | Zwei-Position Fünf-Wege | Dreistellig Fünfstellig | Zwei-Position Fünf-Wege | Dreistellig Fünfstellig | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Effektive Querschnittsfläche | 10mm²(CV=0,56) | 7mm²(CV=0,40) | 12mm²(CV=0.67) | 9mm²(CV=0,5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Anschluss | 4 | Aktiv Amateure | 7 | Körper | 10 | Schraube | 13 | O-Ring | 16 | Frühling | 19 | Frühling |
| 2 | Nuss | 5 | Stahlteil | 8 | Tragen von | 11 | Frühling | 14 | Spule | 17 | Stift | 20 | Seitliche Abdeckung |
| 3 | Spule | 6 | Kolben | 9 | Endkappe | 12 | Dichtungsring | 15 | O-Ring | 18 | Federsitz | 21 | Federsitz |

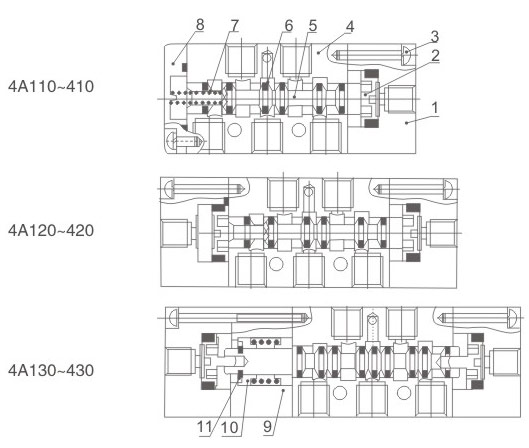

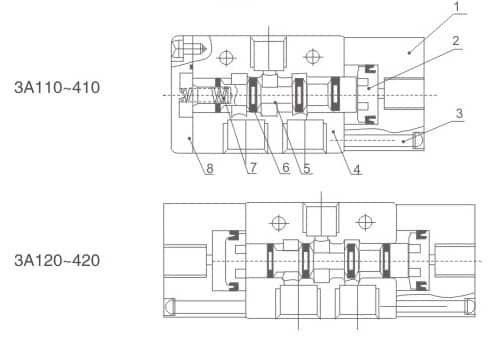

| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Abdeckung der Luftregulierung | 4 | Ventilkörper | 7 | Frühling | 10 | Federsitz |
| 2 | Kolben | 5 | Spule | 8 | Hintere Abdeckung | 11 | C-Typ-Schnalle |
| 3 | Schraube | 6 | O-Ring | 9 | Rücksitz |

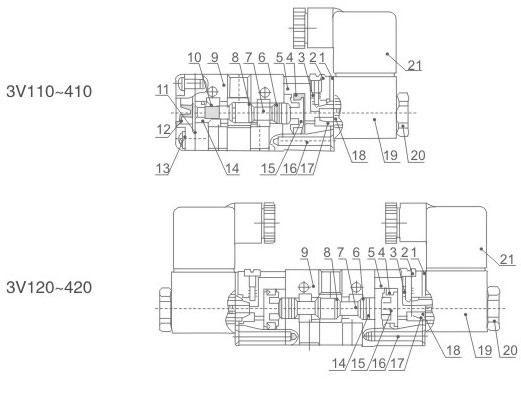

| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Waschmaschine | 4 | O-Ring | 7 | Spule | 10 | Frühling | 13 | Schraube | 16 | Schraube | 19 | Spule |
| 2 | Stift | 5 | Körper | 8 | O-Ring | 11 | Siegel | 14 | Tragen von | 17 | O-Ring | 20 | Nuss |
| 3 | Frühling | 6 | O-Ring | 9 | Körper | 12 | Endkappe | 15 | Kolben | 18 | Aktiv Amateure | 21 | Anschluss |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Abdeckung der Luftregulierung | 4 | Ventilkörper | 7 | Frühling |
| 2 | Kolben | 5 | Spule | 8 | Hintere Abdeckung |
| 3 | Schraube | 6 | O-Ring |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Anschluss | 4 | Aktiv Amateure | 7 | Körper | 10 | Schraube | 13 | O-Ring | 16 | Frühling | 19 | Frühling |
| 2 | Nuss | 5 | Stahlteil | 8 | Tragen von | 11 | Frühling | 14 | Spule | 17 | Stift | 20 | Seitliche Abdeckung |
| 3 | Spule | 6 | Kolben | 9 | Endkappe | 12 | Dichtungsring | 15 | O-Ring | 18 | Federsitz | 21 | Federsitz |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Abdeckung der Luftregulierung | 4 | Ventilkörper | 7 | Frühling | 10 | Federsitz |
| 2 | Kolben | 5 | Spule | 8 | Hintere Abdeckung | 11 | C-Typ-Schnalle |
| 3 | Schraube | 6 | O-Ring | 9 | Rücksitz |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Waschmaschine | 4 | O-Ring | 7 | Spule | 10 | Frühling | 13 | Schraube | 16 | Schraube | 19 | Spule |
| 2 | Stift | 5 | Körper | 8 | O-Ring | 11 | Siegel | 14 | Tragen von | 17 | O-Ring | 20 | Nuss |
| 3 | Frühling | 6 | O-Ring | 9 | Körper | 12 | Endkappe | 15 | Kolben | 18 | Aktiv Amateure | 21 | Anschluss |
| NO | Bezeichnung | NO | Bezeichnung | NO | Bezeichnung |
| 1 | Abdeckung der Luftregulierung | 4 | Ventilkörper | 7 | Frühling |
| 2 | Kolben | 5 | Spule | 8 | Hintere Abdeckung |
| 3 | Schraube | 6 | O-Ring |
